Перемещение устройства подачи Snapmaker U1 в заднее полож...

ОБНОВЛЕНИЕ:
Я заменил профили на профили, содержащие четыре рабочих пластины. Включены следующие версии:
V1.0 — классическая версия с держателями питателей, плотно прилегающими к изгибам корпуса, PC4-M6
V1.1 — классическая версия с держателями питателей, плотно прилегающими к изгибам корпуса, PC4-M10
V2.0 — версия с плоской контактной поверхностью и увеличенными каналами для удлинителей, PC4-M6
V2.1 — версия с плоской контактной поверхностью и увеличенными каналами для удлинителей, PC4-M10

Поскольку некоторые пользователи сообщают, что нить не может быть подана полностью в устройство предварительной подачи и имеет тенденцию застревать при использовании фитингов PC4-M6, я рекомендую распечатать одну из версий PC4-M10. С помощью этих соединителей трубки можно провести через фитинг до самого устройства подачи.

Дайте мне знать, если, вопреки ожиданиям, что-то не подходит.
В целом, я был бы очень признателен за отзывы о V2.1. И, конечно же, и в других версиях.

Поскольку также существуют различия в установке префедера между краудфандинговой и посткраудфандинговой версиями, я был бы признателен, если бы кто-нибудь мог измерить удерживающие выступы, нарисовать небольшой эскиз и предоставить его мне. Интересны также размеры мест крепления к задней стенке, так как там тоже могли быть изменения.

ОБНОВЛЕНИЕ:
На AliExpress теперь доступны удлинители для плоских кабелей (вам понадобится удлинитель с 15 контактами): https://aliexpress.com/item/1005011802248041.html пополнился!

Если ссылка не работает, вам следует заглянуть в раздел комментариев. Новые находки там публикуются довольно часто. Последние предложения:
Джек Уилсон:
https://ebay.us/m/rTTbC5
ВГер:
https://www.ebay.co.uk/itm/127718817744 — удлинитель 60 см
https://www.ebay.co.uk/itm/127718810155 — удлинитель 120 см (отредактировано)

Это сэкономит вам большую часть работы. Однако лично я еще не проверял и не уверен, хватит ли места для разъемов в ��екущей модели и можно ли их впихнуть в принтер. Если попробуете, дайте знать, нужно ли регулировать адаптеры.

Я разработал комплект адаптеров, который позволяет перемещать устройства подачи U1 на заднюю часть принтера. Сверление не требуется, так как для крепления используются оригинальные точки крепления кормушек.

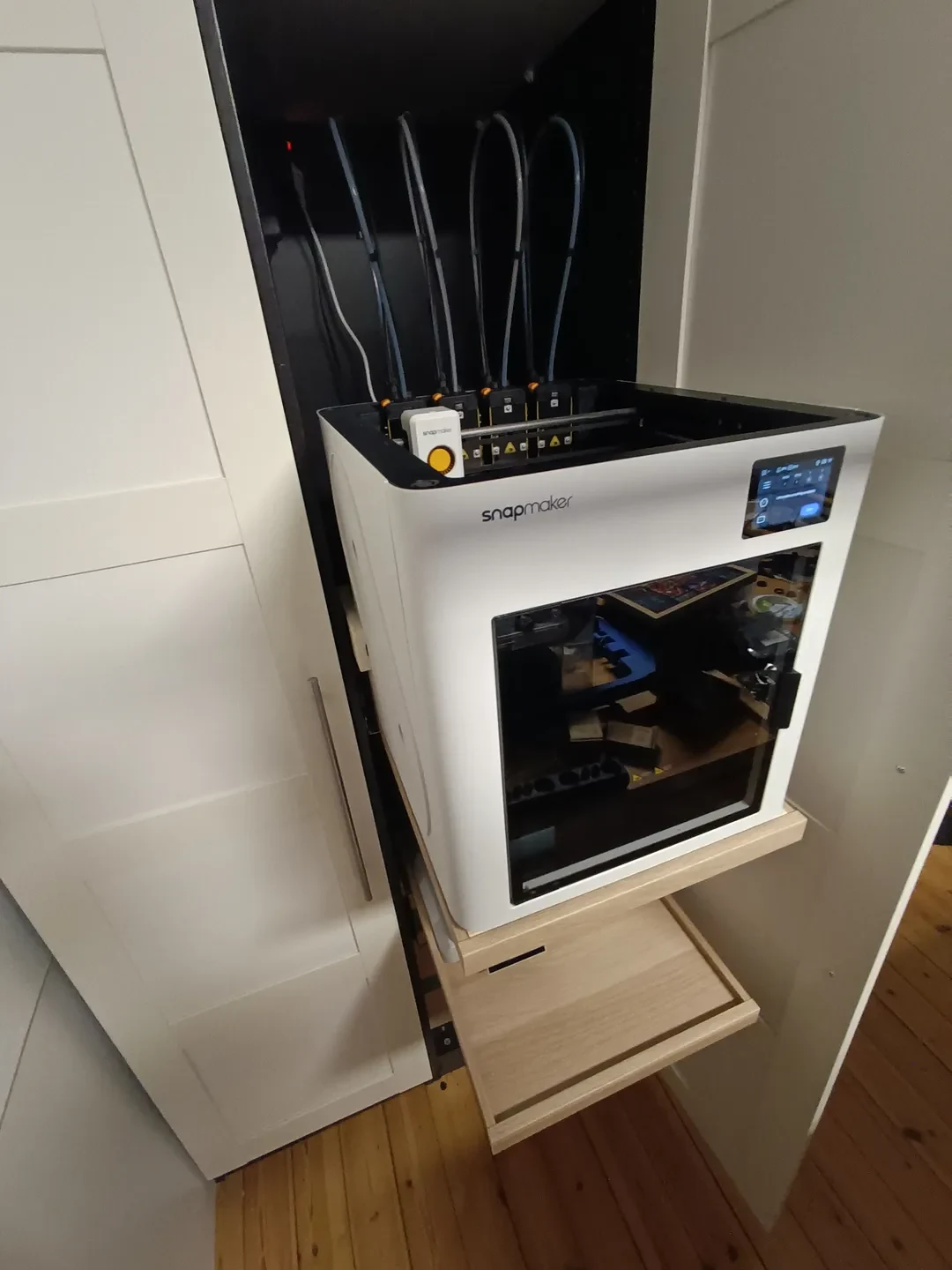

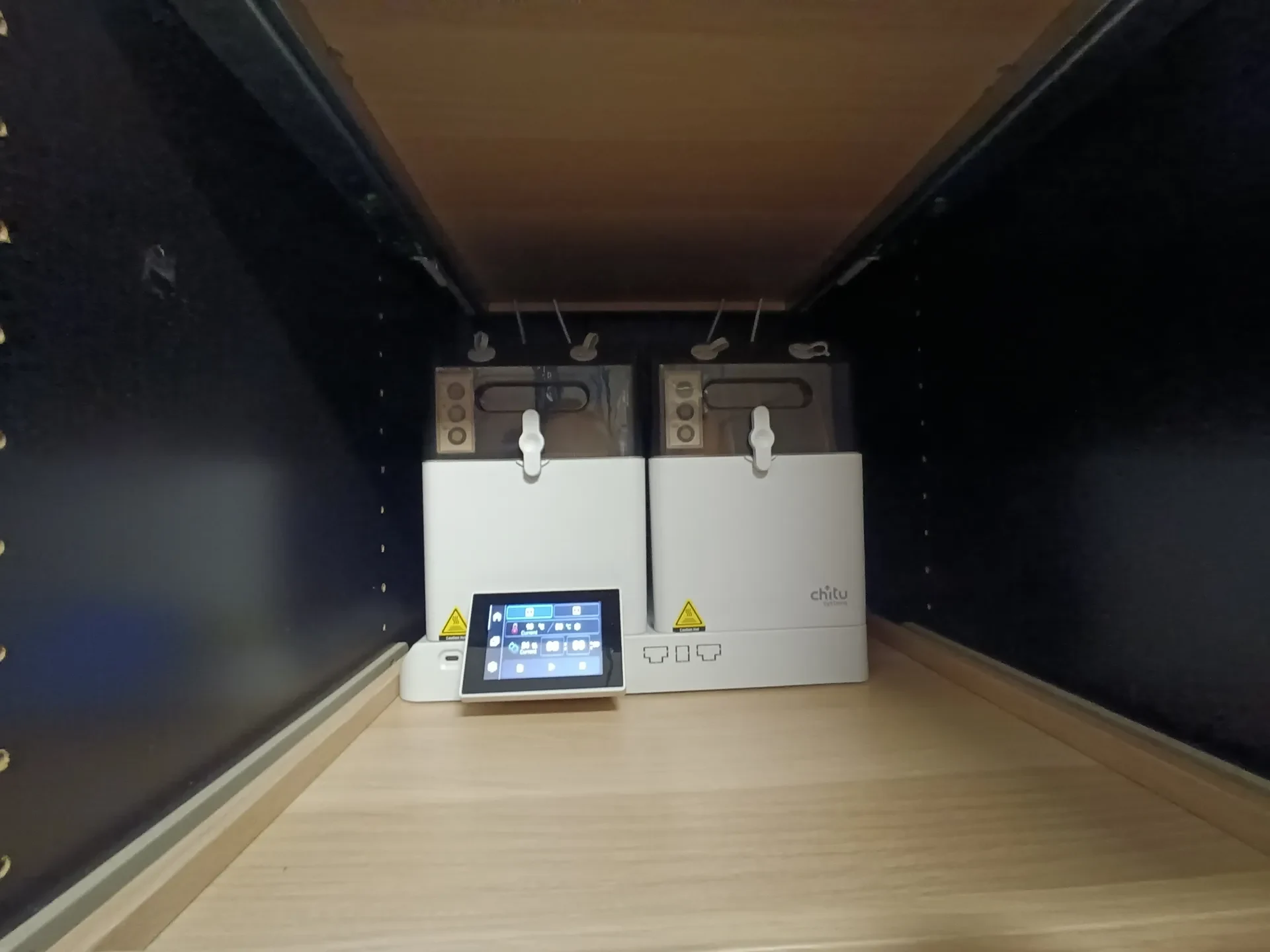

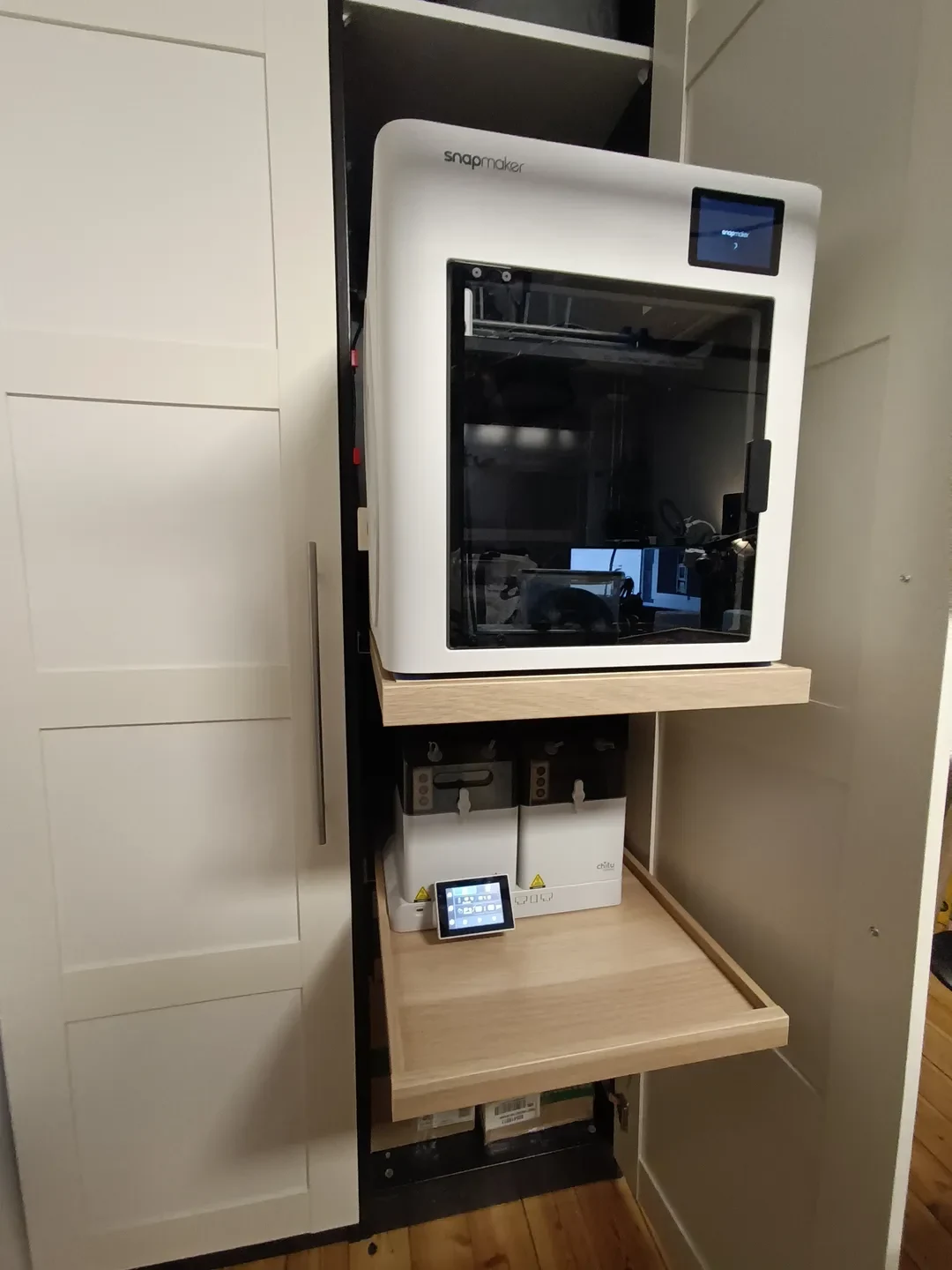

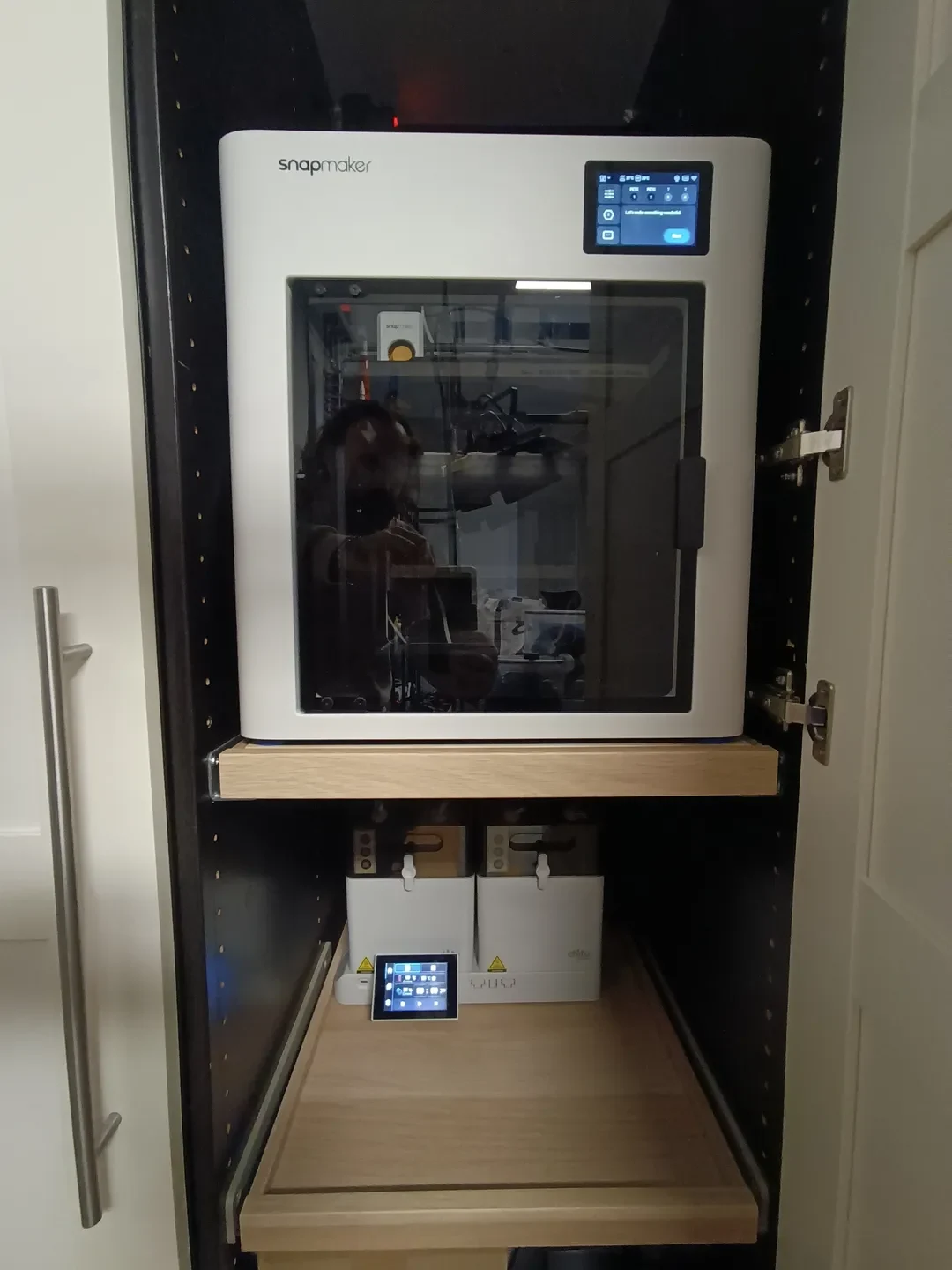

Это дает возможность установить принтер в шкаф ПАКС шириной 50 см от IKEA или другие шкафы аналогичных размеров. Я использую выдвижную полку для принтера и еще одну выдвижную полку под ней для сушилки нити Chitu E1, которая подает нить.

Ленточные кабели фидеров необходимо переложить так, чтобы их длина была достаточной для модификации. Для этого необходимо снять боковые панели. Кроме того, требуется корректировка конфигурации в Klipper для учета укороченного пути подачи (приблизительно 150 мм).

Для этих настроек я использую кастомную прошивку от paxx12 [https://github.com/paxx12/SnapmakerU1-Extended-Firmware]. Загрузите файл последней версии (U1extended...bin), скопируйте его на USB-накопитель в формате FAT32 и подключите к принтеру. Затем перейдите на сенсорном экране в «Настройки» → «О программе» → «Прошивка» → «Локальное обновление» и выберите файл.

Процесс обновления занимает несколько минут, после чего принтер перезагрузится. Проверьте IP-адрес в режиме Wi-Fi или LAN и используйте его для подключения к Klipper (Fluidd) через браузер.

В интерфейсе переключитесь в меню Config. Затем перейдите в подпапку Extended/Klipper. В этом месте создайте новый файл .cfg. Я назвал его Feers.cfg. Добавьте в этот докумен�� следующие строки:

[filament_feed осталось]
preload_length: 800
[filament_feed правильно]
preload_length: 800

Исходные настройки теперь будут заменены этими значениями. Исходное значение — 950.

Теперь что касается моделей:

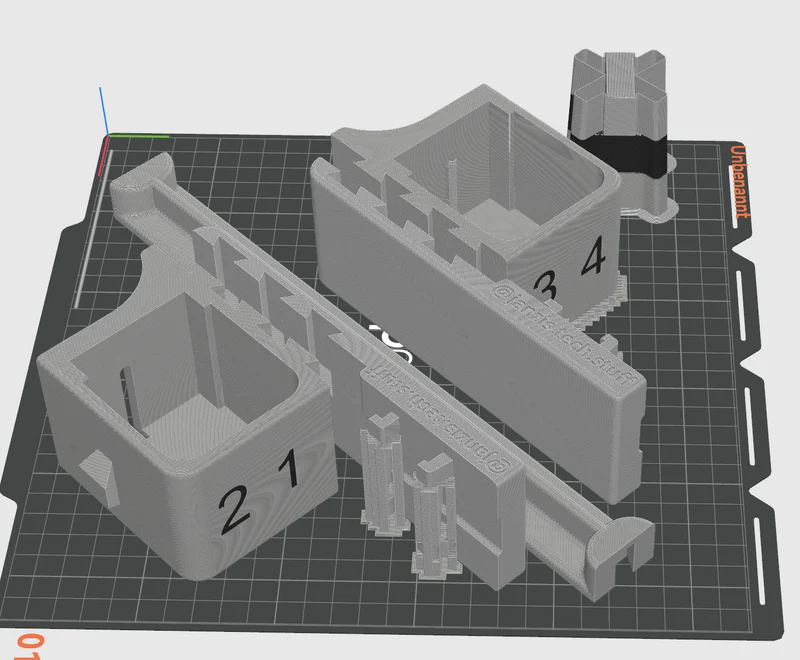

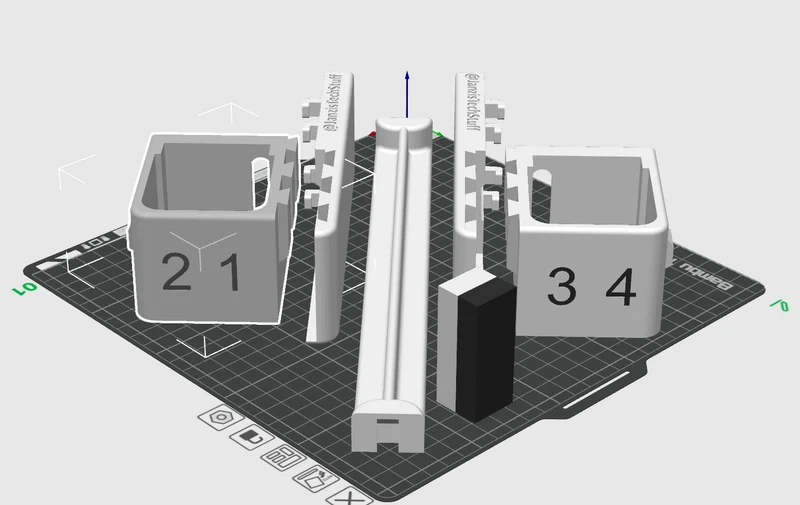

Я загрузил файл 3MF для Bambu Studio и OrcaSlicer. Я настоятельно рекомендую использовать версию Orca, если вы планируете печатать комплект адаптера с помощью U1.

Если вы используете принтер, совместимый с Bambu, используйте вместо него файл Bambu 3MF в Bambu Studio. Я также включил файлы OBJ
