Канал вентилятора Snapmaker U1

Канал вентилятора Snapmaker U1

Встроенные драйверы достигают температуры до 90 градусов. Цельсия, что может сократить срок службы драйверов.

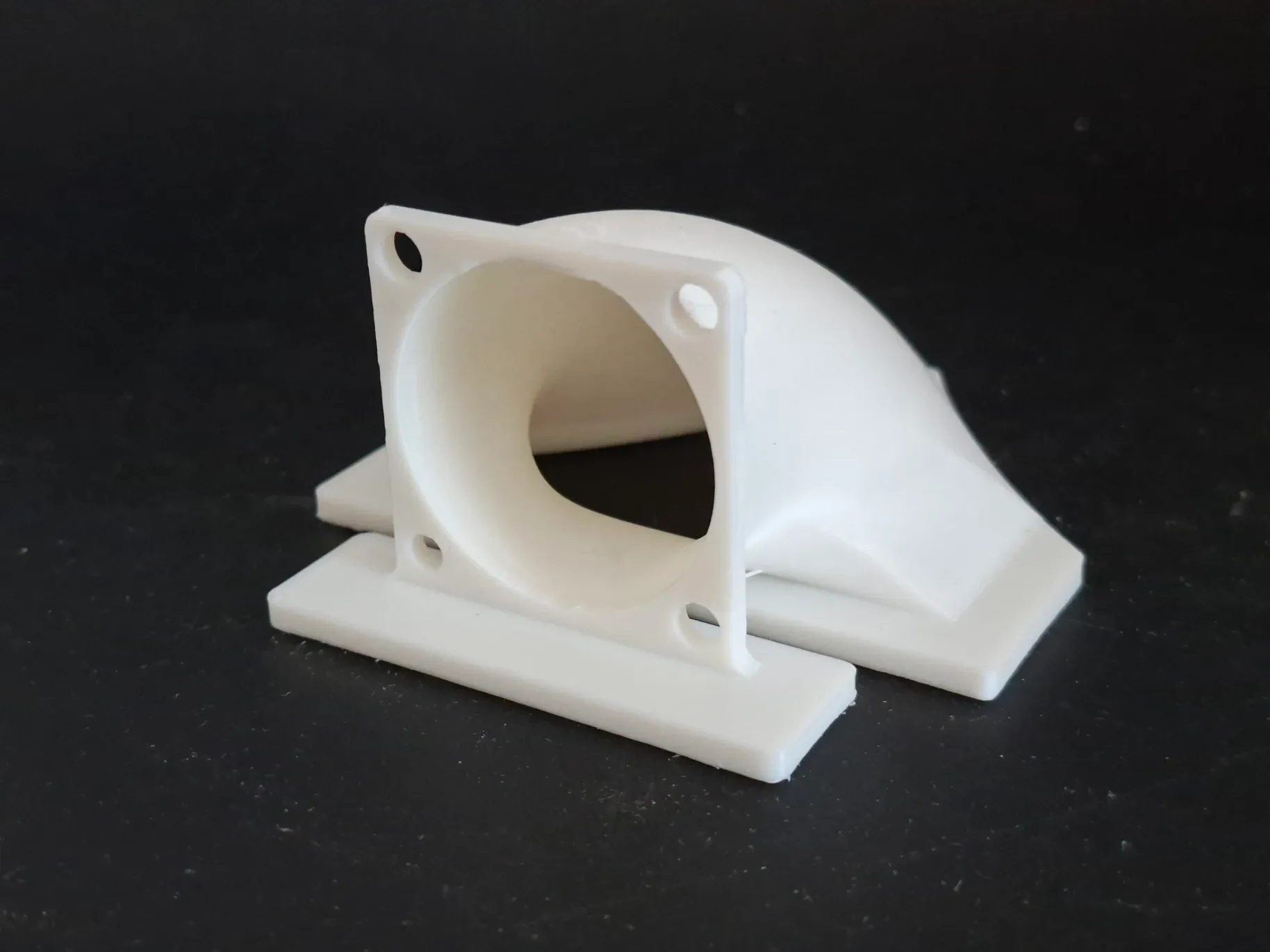

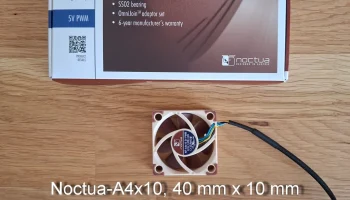

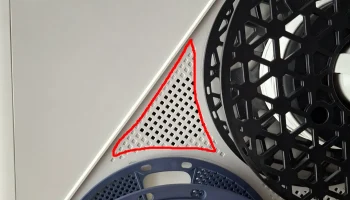

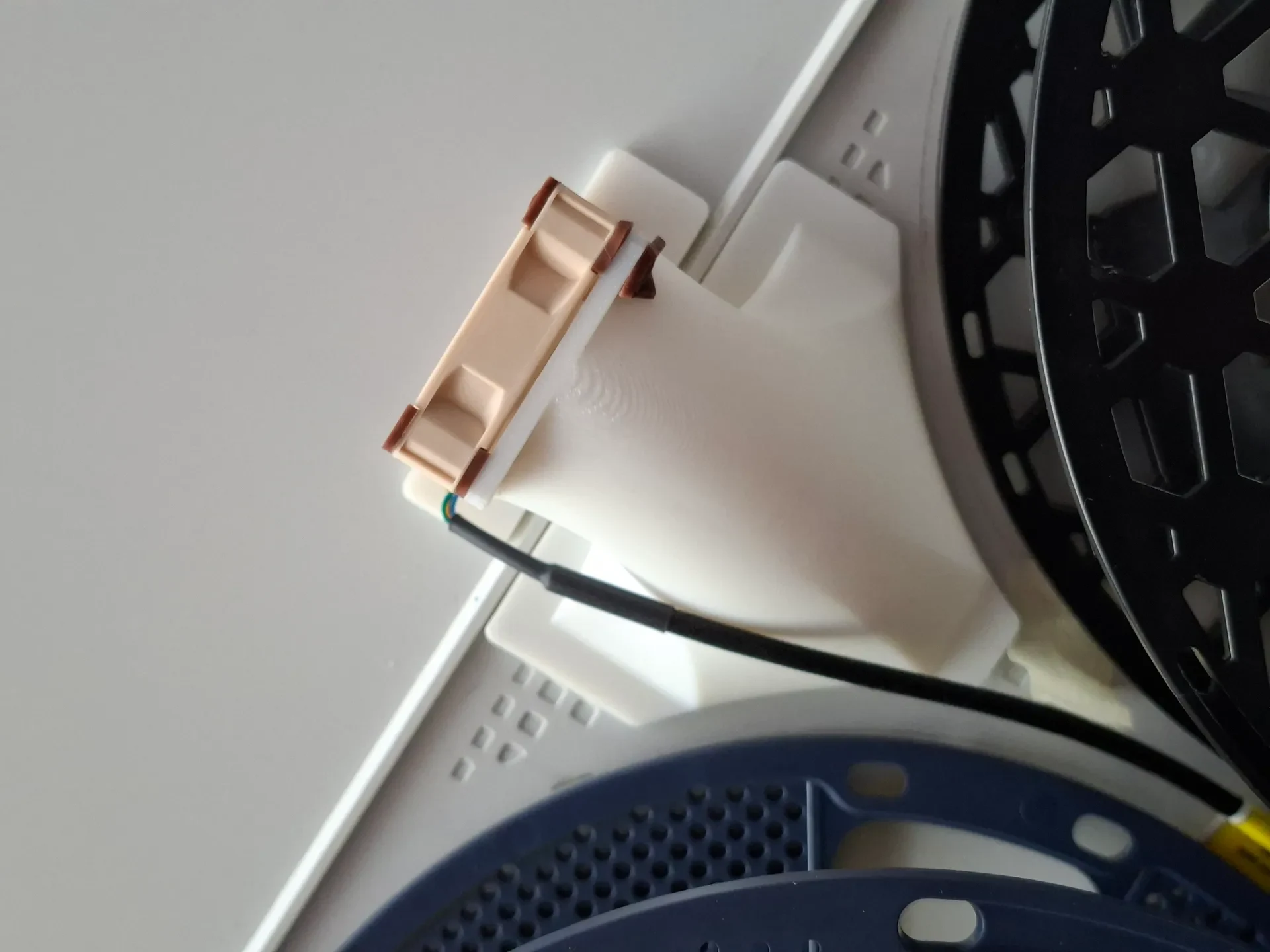

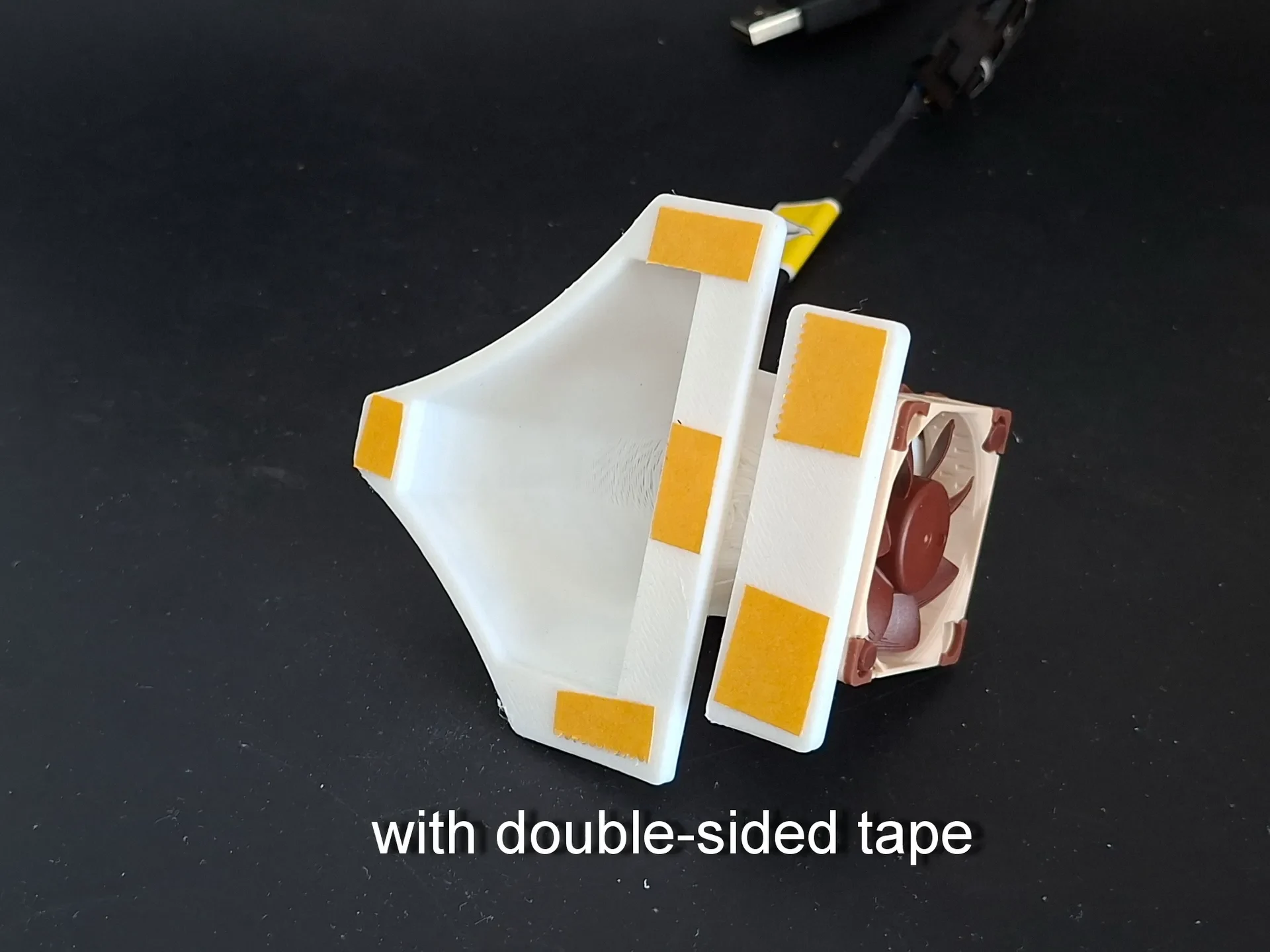

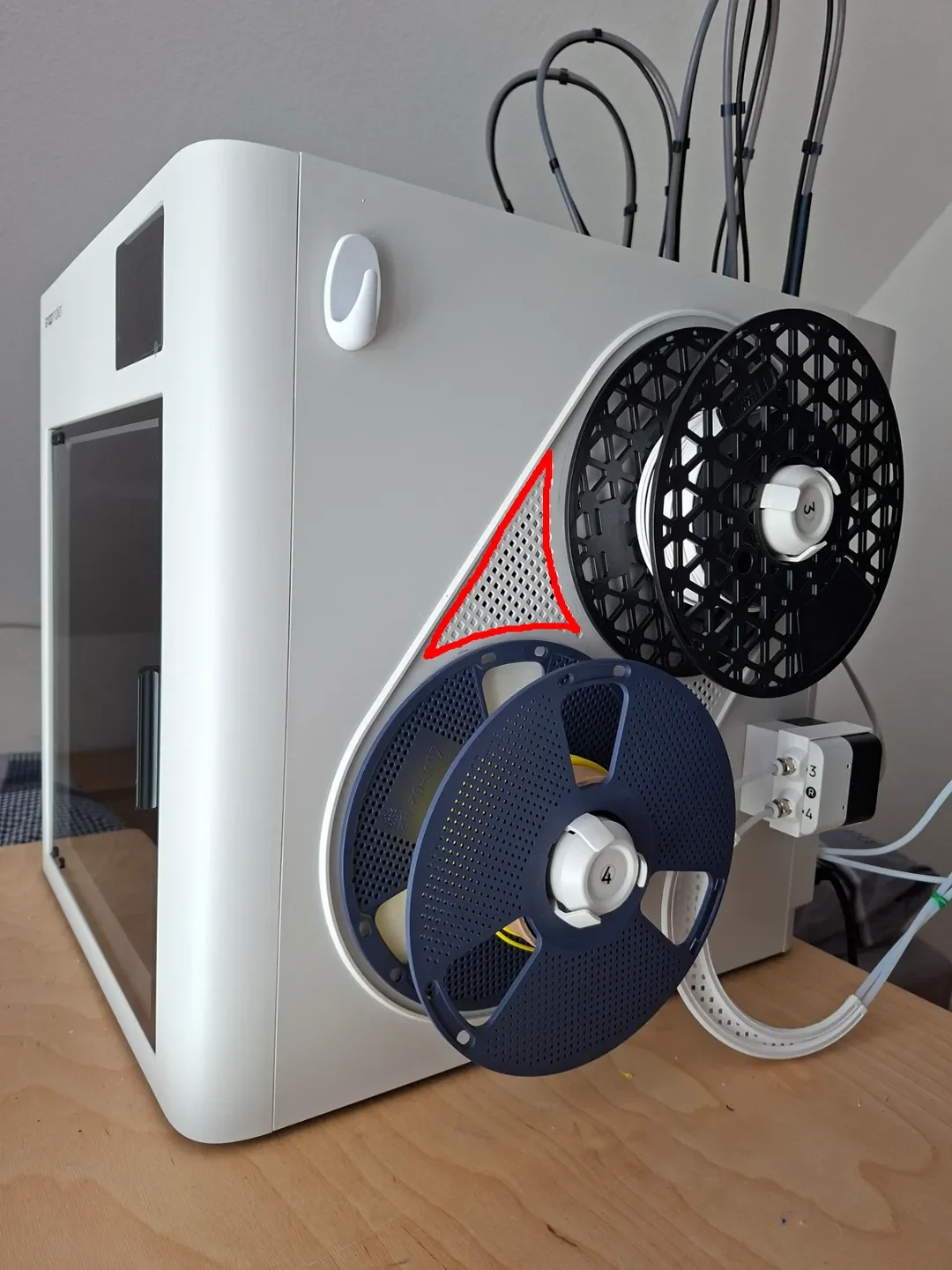

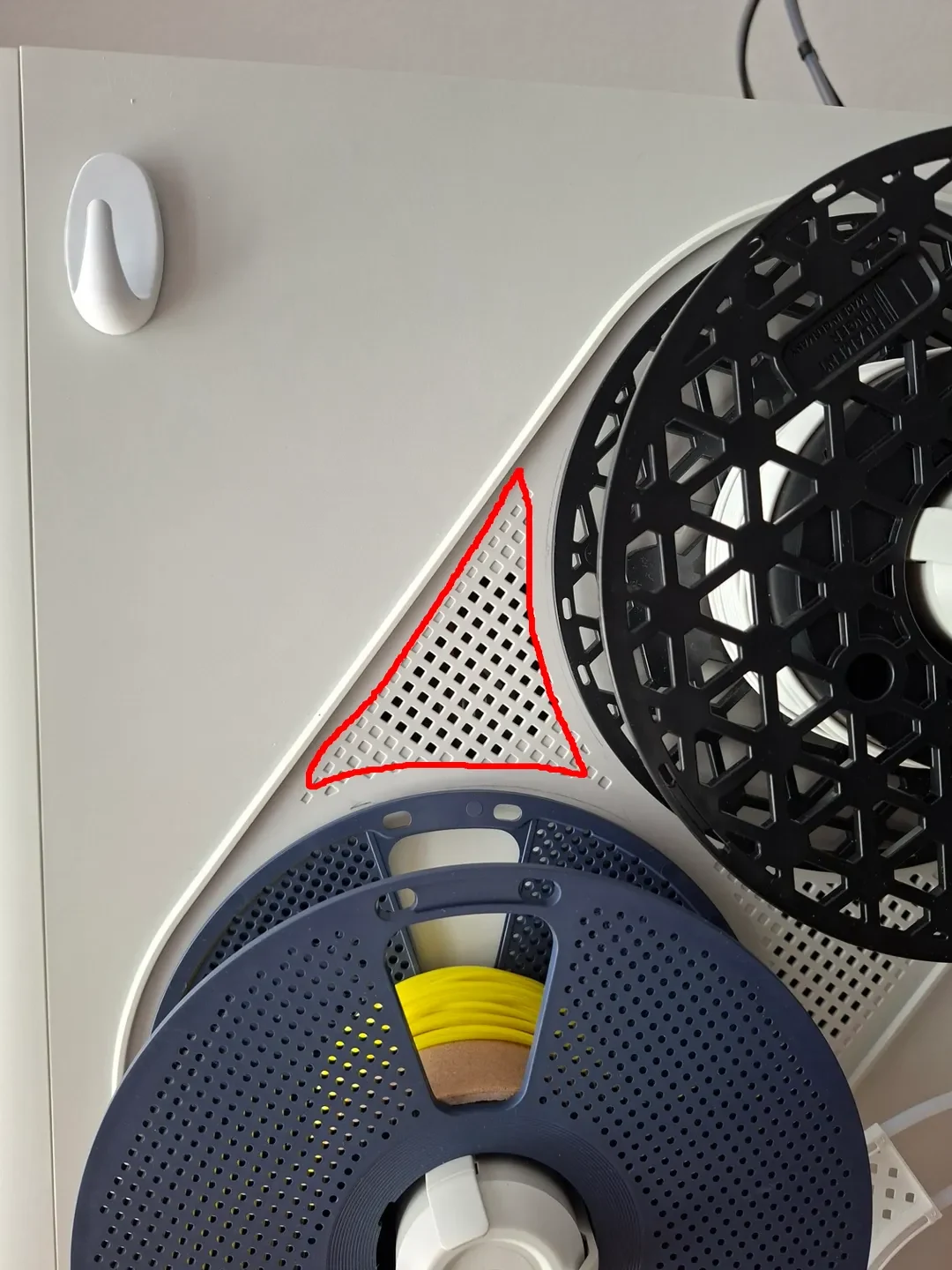

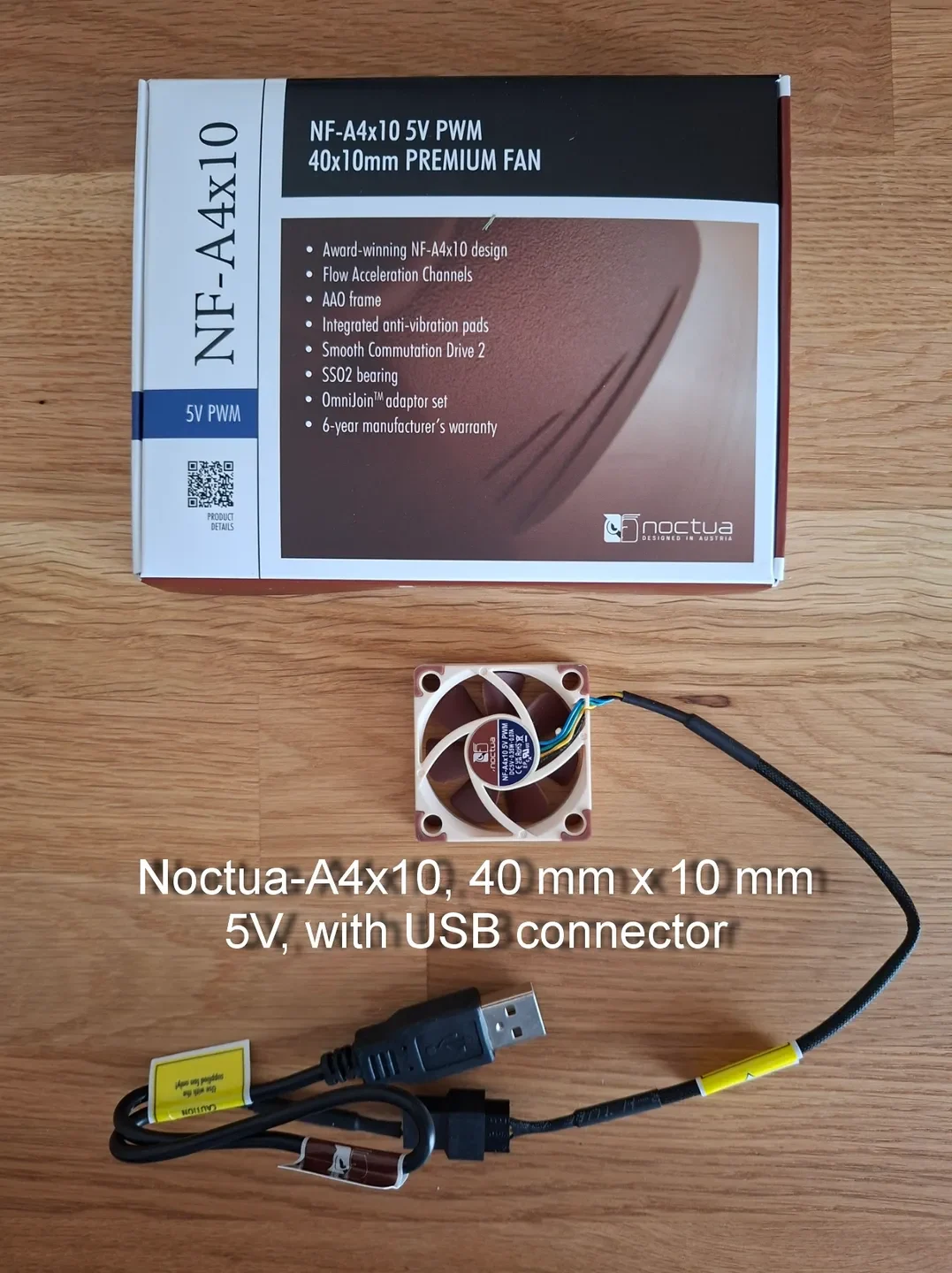

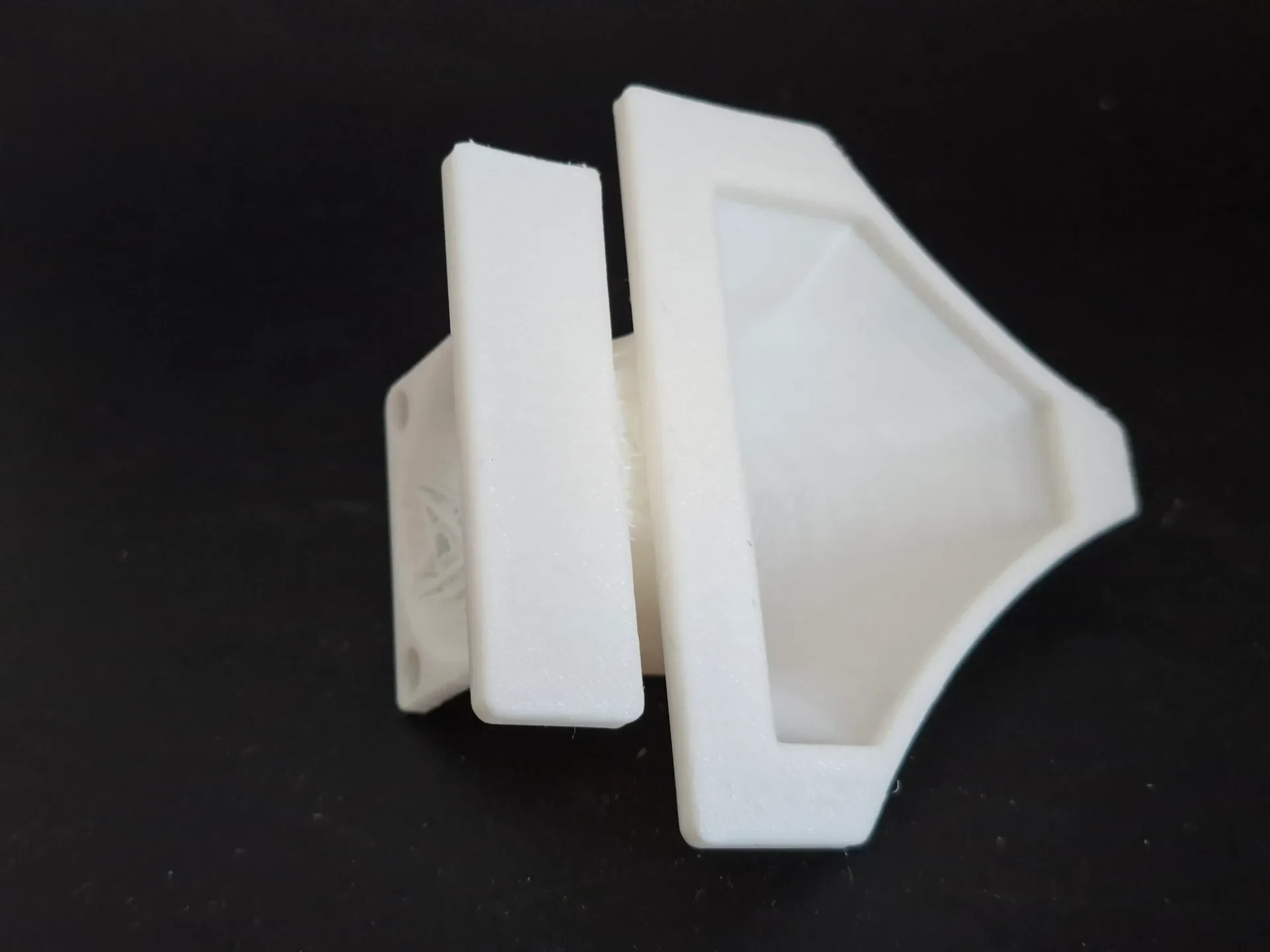

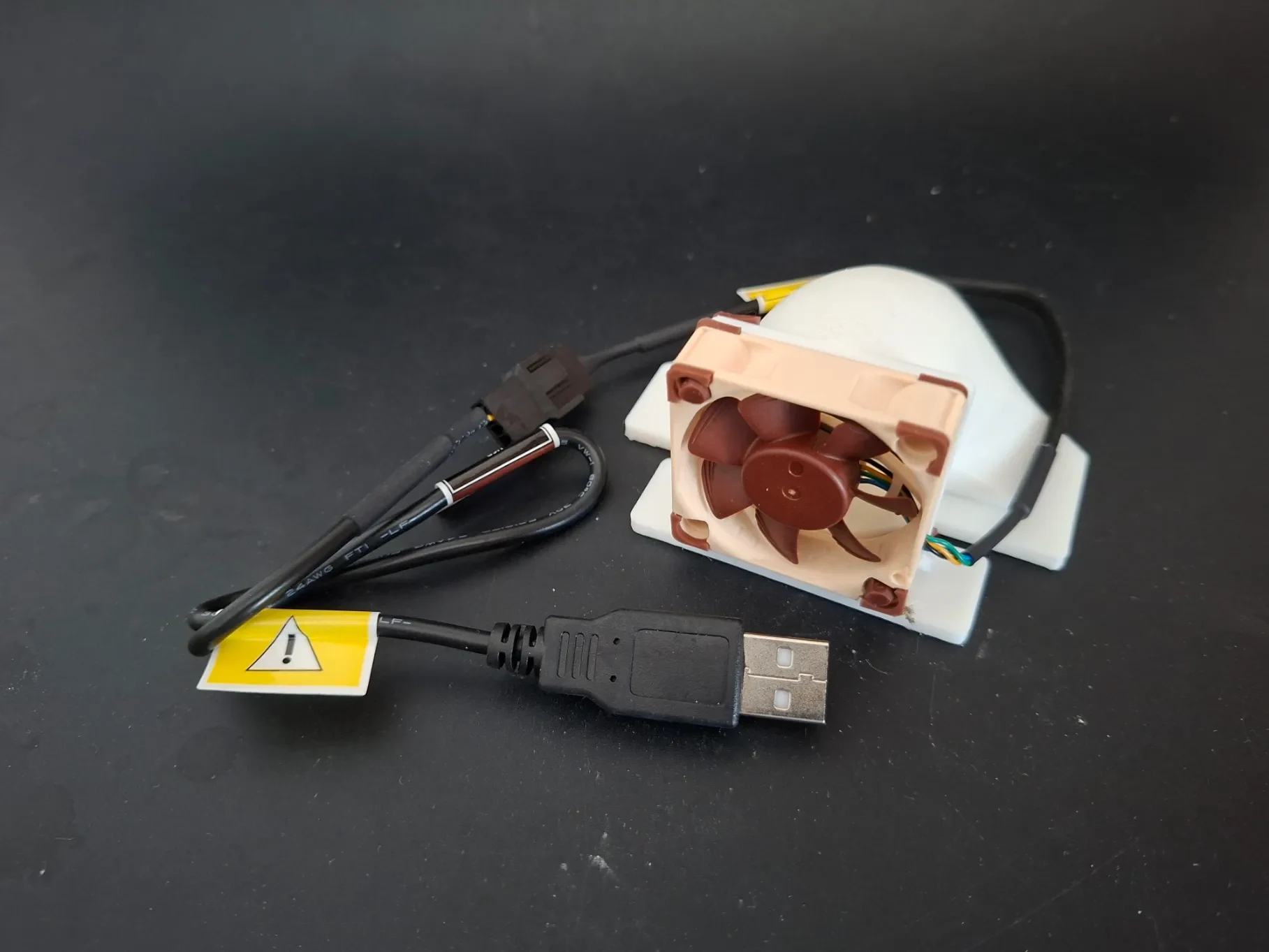

Вентиляционный канал с 40-мм вентилятором Noctua (тип NF-A4x10 40x10 мм, 5 В PWM с разъемом USB) снижает температуру с 90 градусов Цельсия до прибл. 50 градусов Цельсия путем продувки наружного воздуха через боковые отверстия. Я разработал канал для вент��лятора, который можно прикрепить к правой стороне принтера — без винтов и разборки, просто используйте двусторонний скотч, чтобы закрепить вентилятор. Смотрите фотографии для более подробной информации.

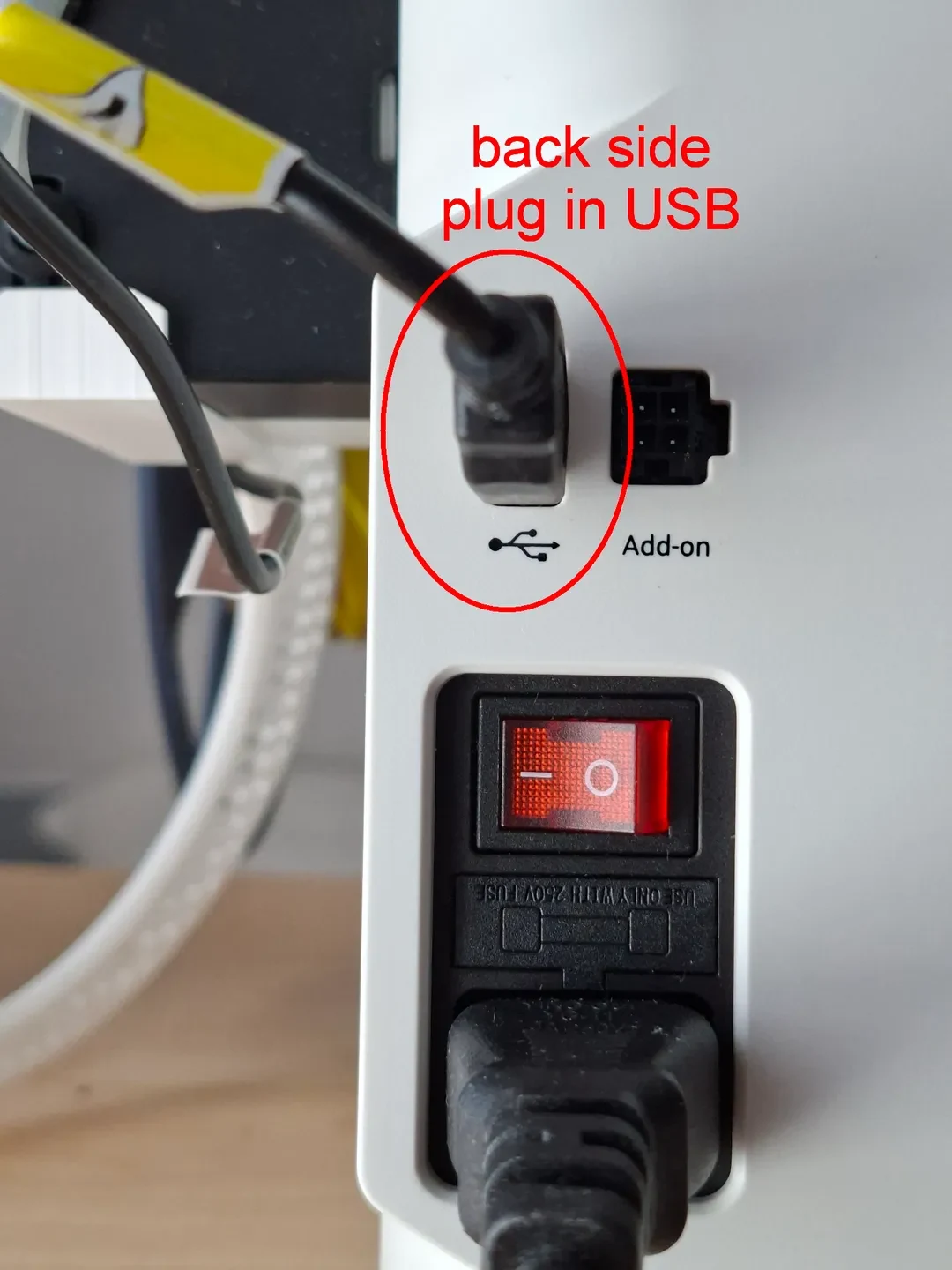

Для подключения вентилятора я использовал USB-разъем на задней стороне принтера, т.е. вентилятор запускается вместе с принтером.

Напечатайте его PLA или PETG с соплом 0,4 мм и заполнением 20 %. Должно работать без поддержки

Редактировать: я добавил версию для 60-мм вентилятора.

Редактировать 01.06.2026

Для нитей, которым требуется более высокая температура в камере (ABS, ASA и т. д.), вы можете отключить вентилятор, поскольку вентилятор также снижает температуру в камере. Пример: я напечатал PETG (сопло 255C / кровать 80 C), и температура в камере С вентилятором составила 37 C, тогда как БЕЗ вентилятора была 51 C. Это имеет большое значение, например, для АБС. Поэтому я бы рекомендовал не использовать вентилятор при печати этими материалами.

Я загрузил переработанную версию на 60 мм — отверстия теперь имеют одинаковый диаметр

Кроме того, я добавил для вентиляторных каналов диаметром 40 и 60 мм файл SETP, а также файл FCStd (FreeCAD). Это позволит вам модифицировать воздуховоды вентиляторов с помощью собственной программы САПР.
