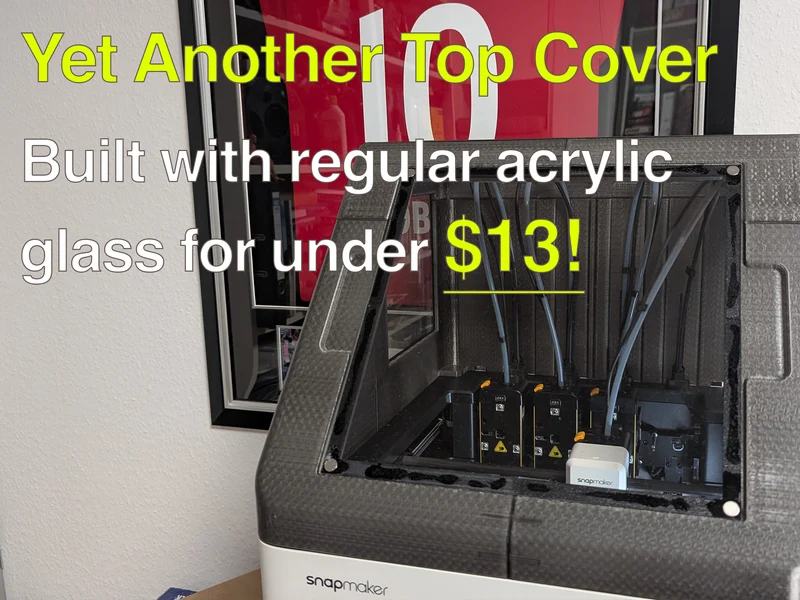

Snapmaker U1 YATC — еще одна верхняя обложка

Официальная верхняя крышка Snapmaker U1 не будет доступна в течение некоторого времени, и большинство проектов сообщества, которые я нашел, основаны на изготовленных по индивидуальному заказу акриловых окнах (точные, но дорогие и раздражающие в поиске).
Поэтому я разработал YATC с нуля в Fusion — отчасти для того, чтобы решить проблему с акрилом, отчасти для того, чтобы повысить уровень своих навыков в САПР, и, честно говоря… потому что это было весело.

Эта обложка построена на основе стандартных размеров готовых акриловых листов, которые вы можете приобрести в хозяйственном магазине или на Amazon, но при этом ее можно распечатать на самом Snapmaker U1.

⚠⚠⚠⚠

Важно: для печати используйте файл 3MF — он содержит предполагаемый макет детали и готовые к печати настройки. STL включен только для более удобного предварительного просмотра в браузере/быстрой визуальной проверки и не предназначен для использования в качестве основного файла печати.

На данный момент я считаю эту модель бета-версией, поскольку пока не получил отзывов от сторонних разработчиков. Поэтому, пожалуйста, будьте осторожны, посмотрите на детали, если они кажутся правильными. Пожалуйста, будьте осторожны, если я допустил ошибку. Но я исправлю любую ошибку, которую вы обнаружите, и удалю этот отказ от ответственности, когда его распечатают несколько человек.

⚠⚠⚠⚠

Что отличает этот вариант?

Используются стандартные размеры акрила (индивидуальная резка не требуется)

Разработано с нуля (не ремикс)

Возможность печати на U1 (детали соответствуют площади сборки)

Гибкая установка: «ножки» имеют небольшой люфт и могу�� компенсировать ~2-3 мм в любом направлении (полезно, если ваш принтер/допуски печати различаются)

Дополнительные точки обновления:

Отверстия 4 мм для тепловых вставок (например, салонный фильтр, активный обогрев, будущие модификации)

Угловые стойки для кабельных стяжек (светодиодные ленты, проводка и т.п.)

Включен в основном параметризованный файл Fusion (размеры сменных магнитов, толщина/размеры акрила и т. д.)

Акриловые окна (то, что я использовал)

Я использовал акриловые листы толщиной 2 мм с Amazon (за комплект заплатил 10,56 евро).

Используемые размеры листов:

300×300 мм — для откоса — https://amzn.to/4qAC5a7

200 × 200 мм (×2) — слева и справа — https://amzn.to/4jv240u

200 × 300 мм — вверху — https://amzn.to/4aJY49V

Магниты и уплотнения

В файлы для печати включены детали прокладок из ТПУ. Прокладку к акрилу я приклеил суперклеем.

Магнитные карманы:

Отверстия в рамке: магниты 10 × 3 мм — https://amzn.to/4aISKnb

Прокладки ТПУ: магниты 10×1 мм — https://amzn.to/4b1NSKf

⚠ Реальный разговор: ТПУ немного раздражает, когда он идеально чисто приклеивается к акрилу. Если бы я сделал это снова, я бы, вероятно, использовал самоклеящуюся магнитную ленту на акриле вместо того, чтобы полагаться на сверхточное выравнивание из ТПУ. Но текущее решение работает.

Печать заметок (что сработало для меня)

Материал, который я использовал: Anycubic Translucent Grey PETG (исключительно для красоты — используйте все, что захотите).

Поддерживает

Почти все печатается без поддержки

Только две части нуждаются в опорах

Я использовал опоры Normal/Snug.

Поддержка интерфейса из PLA для сверхчистых поверхностей (разные материалы на U1 делают это безболезненно)

Слайсер/заметки о качестве

Детали ориентированы на чистую и эстетичную печать.

Я отключи�� Обеспечение толщины вертикальной оболочки.
(При использовании моего PETG + откосов/свесов это привело к плохому склеиванию стены/заполнителя)

Заполнение

Заполнение гироида
Отлично смотрится сквозь полупрозрачный PETG: равномерно хаотичен, а различная ориентация деталей не создает странных повторяющихся узоров.

Трюк с короблением/закрытием

Мой PETG был немного требователен к адгезии кровати. Поскольку вы печатаете верхнюю обложку для U1, я просто положил коробку на принтер, чтобы температура внутри составила около ~45°C — после этого: никаких короблений.

Обзор сборки

Детали соединяются с помощью дюбелей.

Дюбеля в файлах разделены по длине, поэтому их легко печатать.

Сборка проста:

Распечатайте обе половинки дюбеля

Соедините обе половинки вместе

Вставьте в отверстие и плотно зафиксируйте

На акриловые панели устанавливаются прокладки из ТПУ + магниты, а затем они защелкиваются на месте.

Не волнуйтесь, если ваши отпечатки не идеальны с точностью до микрона: дизайн допускает небольшие неточности, а ножки/адаптеры помогают это компенсировать.

О ремиксах/файле Fusion

Я не разрешаю создание ремиксов для этой модели — не потому, что мне не нравятся ремиксы, а потому, что я хочу предотвратить
