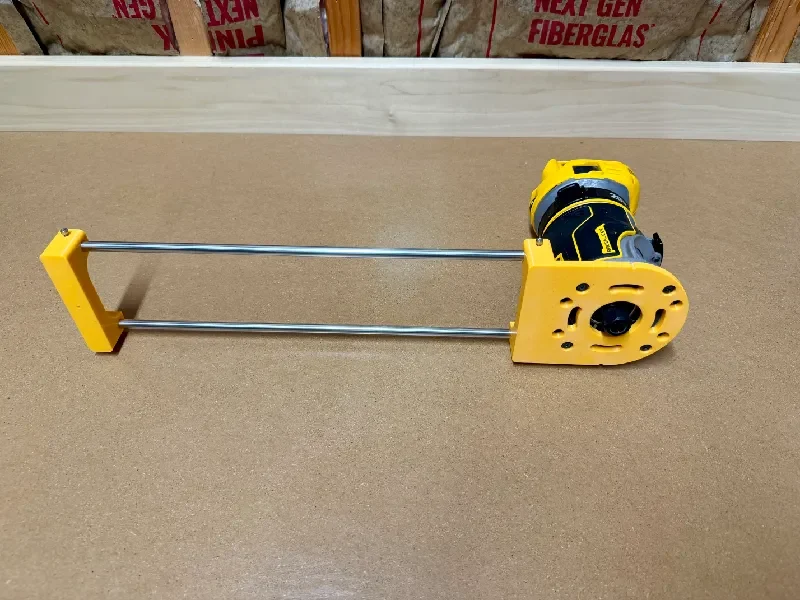

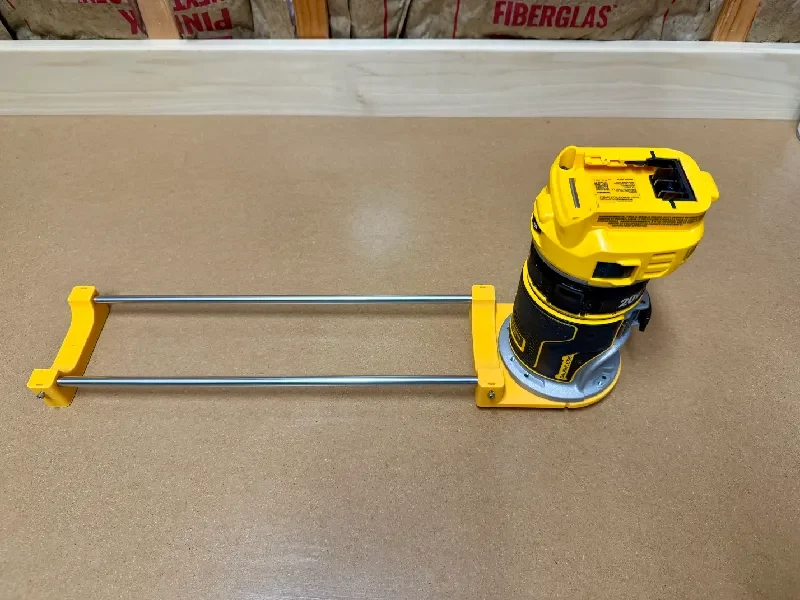

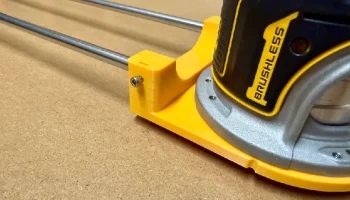

Фрезерный станок Dewalt DCW600 для кругов и кромок..........
Хотя это может выглядеть очень похоже на модель https://www.printables.com/model/783093-detachable-dewalt-router-circle-jig я со своей стороны создал ее полностью с нуля, используя ее в качестве вдохновения.

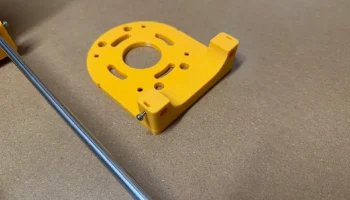

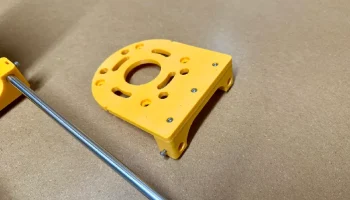

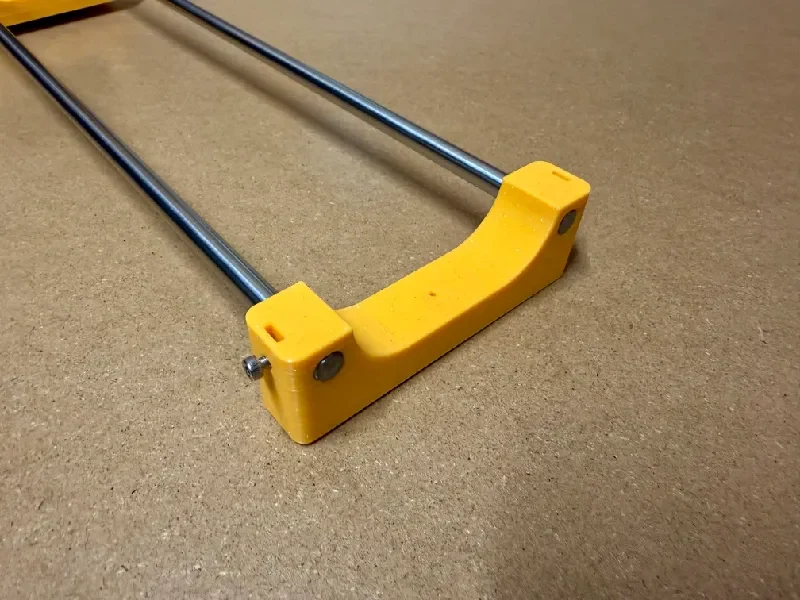

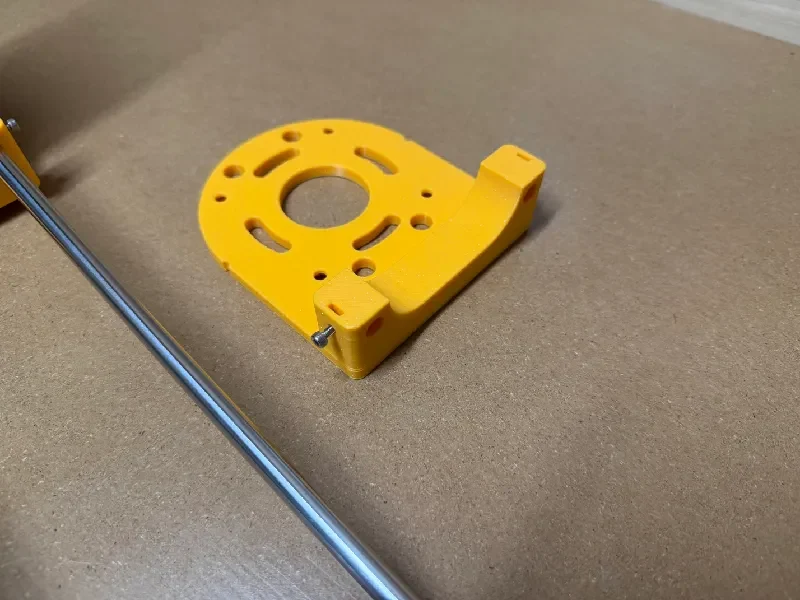

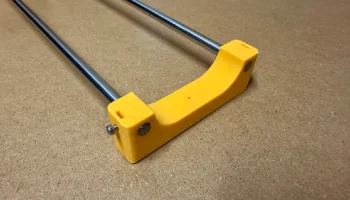

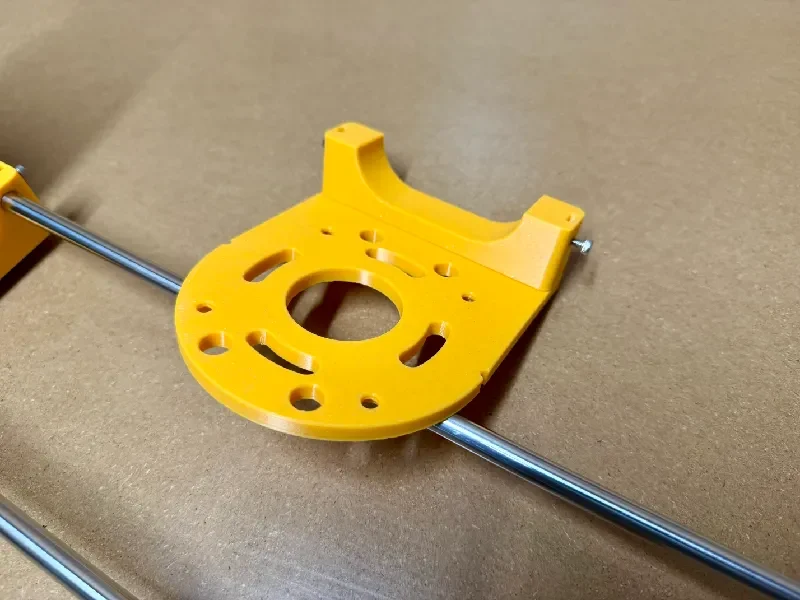

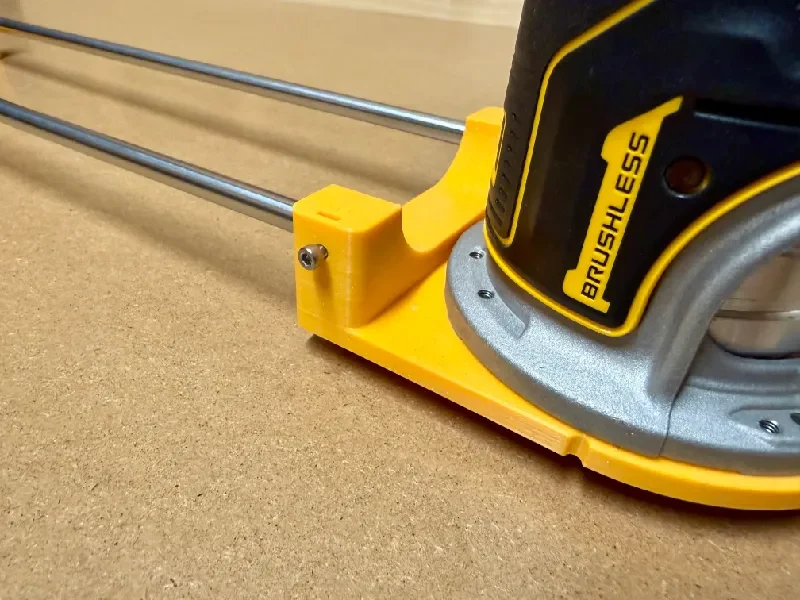

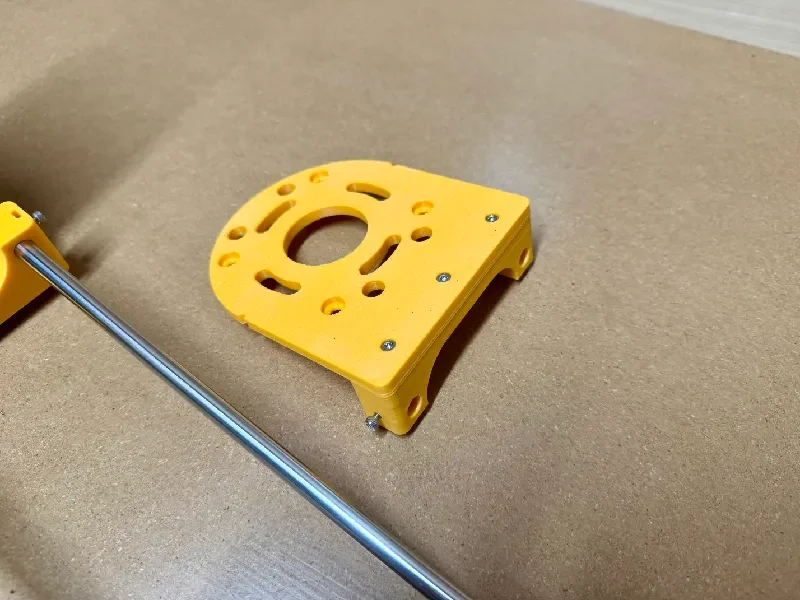

Есть две версии: двухкомпонентная и трехкомпонентная. Я не возражал против того, чтобы точки крепления стержней были постоянно прикреплены к основанию моего фрезера, поэтому я сделал одну версию с ней и другую, в которой ее можно отсоединить. Базовая часть, в ко��орую принимаются стержни, закрыта со стороны фрезера, так как нет необходимости, чтобы стержни выступали за эту часть. Я добавил смотровое отверстие, чтобы убедиться, что стержни полностью посажены, или если вам нужно вытолкнуть стержни. Отверстия для стержней НАМЕРЕННО плотно затянуты, рассверлите их с помощью развертки M8, чтобы добиться идеальной посадки. На другой стороне есть отверстие диаметром 2 мм для гвоздя, винта и всего, что вы будете использовать, чтобы вращать приспособление. Распечатайте с большим количеством стенок, и вы сможете расширить это отверстие, если оно вам понадобится больше.
Что вам для этого понадобится:
Необходимы 2 стержня M8, в зависимости от того, какого размера круг вы хотите вырезать, в моем случае у меня висело около 370 мм, которые можно использовать.
7 x M3x8 SHCS для трехкомпонентной версии, 4x M3x8 SHCS для двухкомпонентной версии
4 квадратных гайки M3 для обеих версий
3 вставки для термофиксации M3x5x4 (размер Voron), если вы используете версию из трех частей.
Вы будете повторно использовать винты, которые крепят основание к маршрутизатору, от оригинального основания.
Файлы STEP/STL включены, так что получайте удовольствие, если захотите изменить их.
