СИСТЕМА APEX: Модульные боевые волчки............
Всем привет!
Я разработал собственную систему модульных боевых волчков, способную вести полноценный бой. Вся система спроектирована таким образом, чтобы вы могли построить волчок по своему вкусу и опробовать различные тактики.

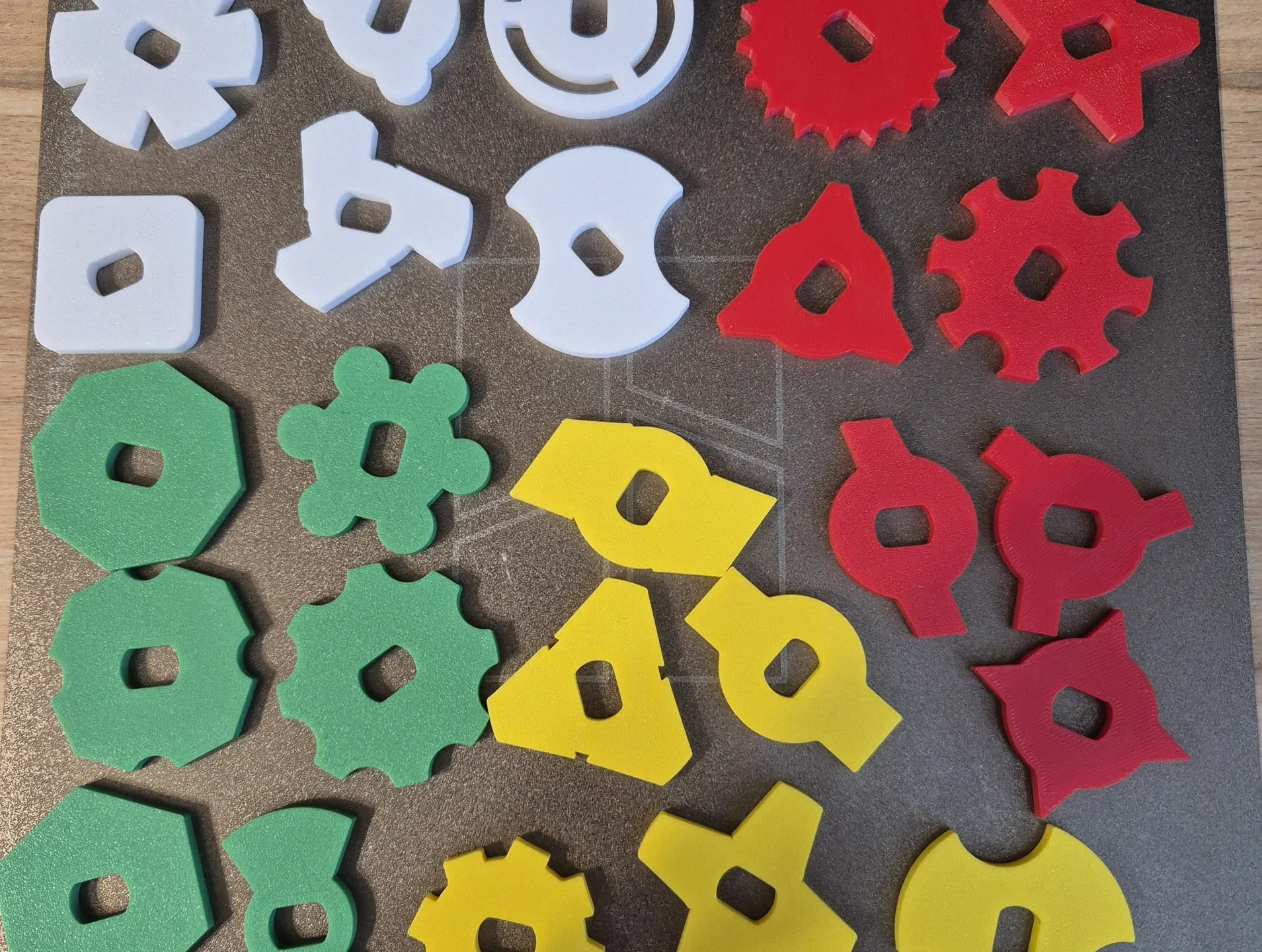

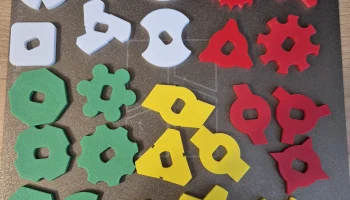

В комплект входят 25 различных видов оружия/дисков и специальная боевая арена размером 200x200 мм с ограждением. Оружие разделено на три типа (классифицируется по моему усмотрению):
Атака: красный и желтый цвет
Защита: зеленый цвет
Выносливость (нейтральная): белый цвет.
При хорошем запуске и сборке ваша волчка легко сможет вращаться до 2 минут.

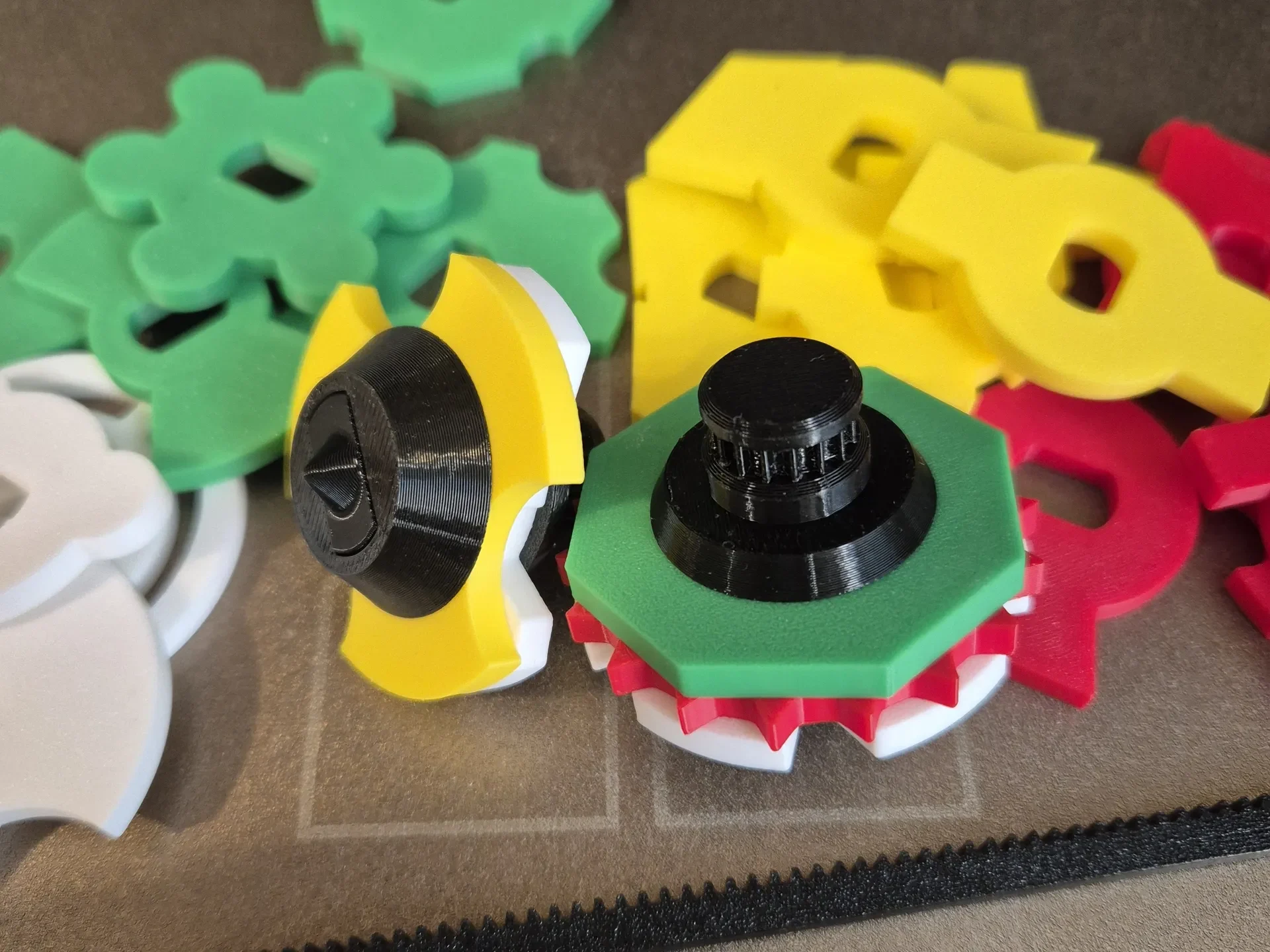

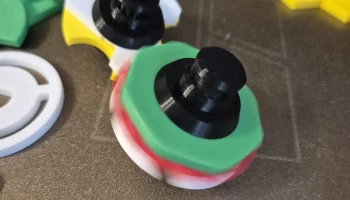

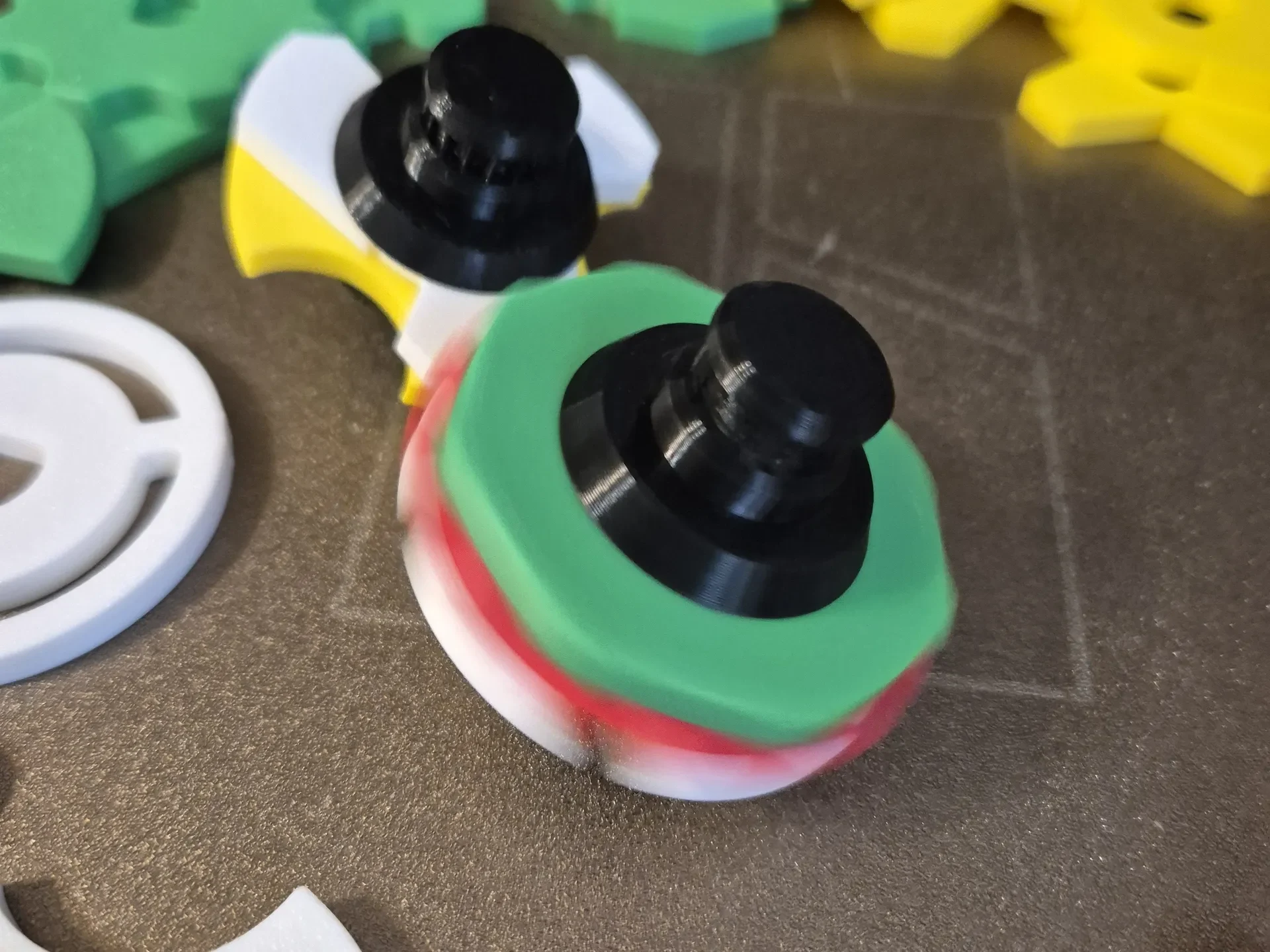

Самое лучшее в системе — это комбо-потенциал. Каждый диск имеет универсальный центр, поэтому, если вы используете более длинный центральный штифт, вы можете складывать до трех видов оружия одновременно. Это позволяет вам создать гибрид — например, нижнюю часть, ориентированную на выносливость, среднюю для защиты и верхнюю, наносящую тяжелые удары.
Технические детали
Размер волчка: 46 x 46 мм.
Высота: 29,7-37,7 мм (в зависимости от того, складываете ли вы 1, 2 или 3 оружия)
Система передач: специально разработанная шестерня с радиусом 5,5 мм и 16 зубьями обеспечивает пла��ную и мощную передачу энергии во время запуска.
⚔ Полный арсенал (список деталей STL)
Для удобства навигации по файлам здесь приведен полный список всех частей. Я рекомендую печатать их в цветах в соответствии с их направленностью:
БОЕВАЯ АРЕНА
Боевая арена (оптимизированная конструкция корпуса 200x200 мм с защитными ограждениями, удерживающими верхнюю часть внутри)
⬛ ОСНОВНЫЕ ЧАСТИ (ядро и программа запуска)
Core Axis 1x, Core Axis 2x, Core Axis 3x (центральные штифты в зависимости от количества оружия)
Нижняя панель запуска и верхняя панель запуска (пусковая установка, состоящая из двух частей)
Power Ripcord (тянуть шнур)
Spin Cap (верхняя контргайка с зубьями шестерни)
Spin Core (нижний вращаю��ийся кончик)
КРАСНАЯ: Резкая атака (7 частей)
Цербер | Бритва Звезда | Коса | Шредер | Потрошитель | Три-Страйк | Гадюка
ЖЕЛТЫЙ: Smash Attack (6 частей)
Костедробилка | Метеор | Носорог | Кувалда | Протектор | крутящий момент
ЗЕЛЕНЫЙ: Защита (6 частей)
Эгида | Блокада | Оплот | Голем | Фаланга | Титан
⚪ БЕЛЫЙ: Выносливость/Баланс (6 частей)
Блок выносливости | Бесконечность | Нимб | Орбита | Вихрь | Зефир
Советы по печати
Я позаботился о том, чтобы модели полностью «удобны для печати». В конструкцию каждой детали уже встроен допуск 0,1 мм, что идеально подходит для 3D-печати. Это гарантирует хорошее прилегание деталей друг к другу, и вам не придется прилагать к ним усилия или что-либо шлифовать. Угол резьбы также настроен для FDM-принтеров, поэтому все печатается без подставок (без опор).
Материал: Я определенно рекомендую PETG (или ABS/ASA).
Периметры (стены): установите не менее 4 периметров. Это важно — детали будут тяжелее по краям (что помогает сохранить импульс) и, что наиболее важно, это укрепит детали от ударов.
Заполнение: 20% (гироид или сетка).
Скорость печати. Для таких деталей, как штифты, верхняя крышка с шестернями и шнур, я рекомендую печатать внешние стенки на более низкой скорости, чтобы сохранить качество и точность зубцов/резьбы. Остальные детали (оружие) можно легко распечатать быстрее.
Арена: спроектирована как материалосберегающая оболочка. Несмотря на размер 200х200 мм, он легко печатается без каких-либо подставок!
Как собрать
Лаунчер: Необходимо собрать. Используйте колышки для выравнивания, чтобы соединить его; для максимальной прочности очень рекомендую добавить каплю суперклея (цианакрилата).

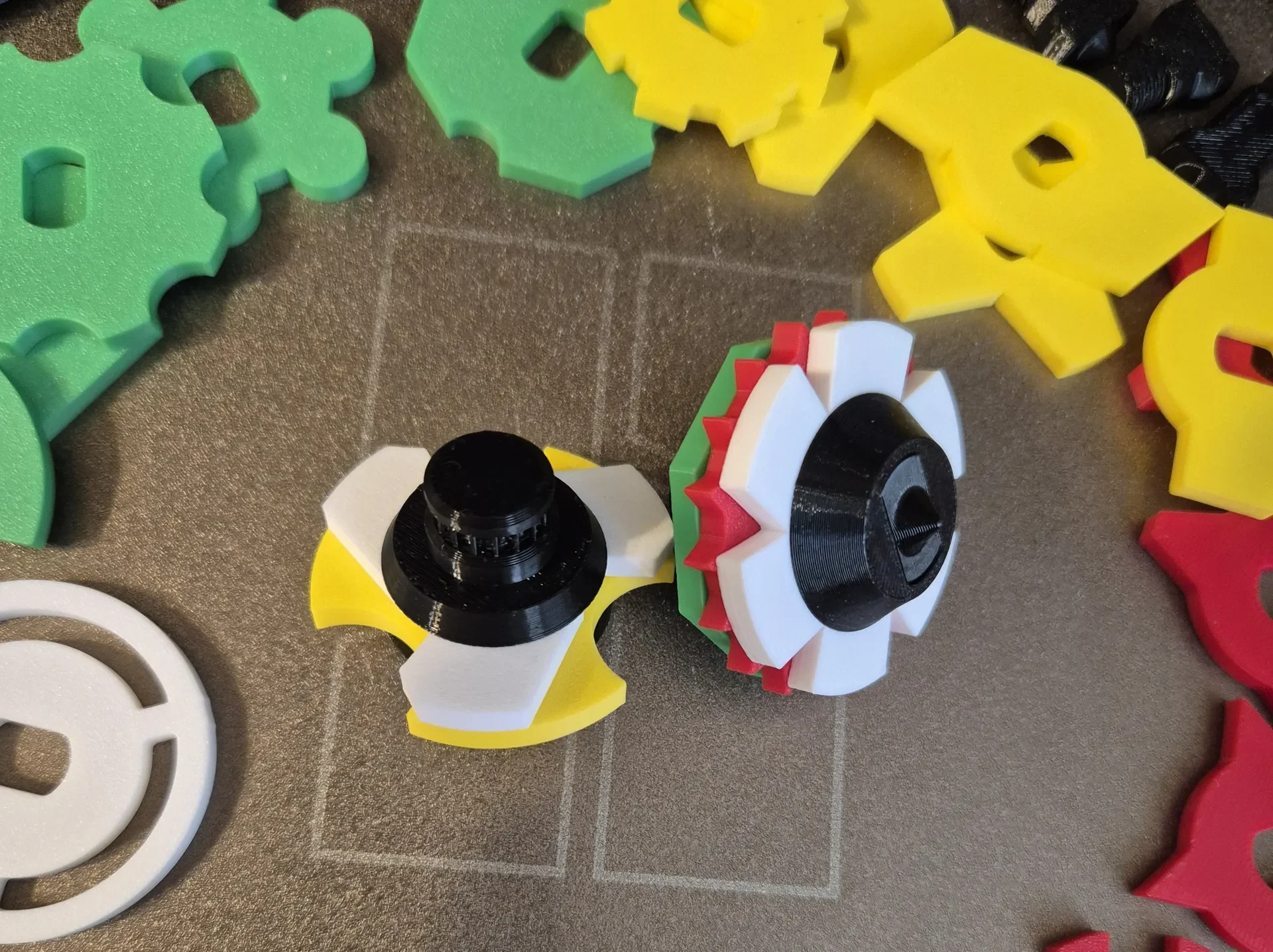

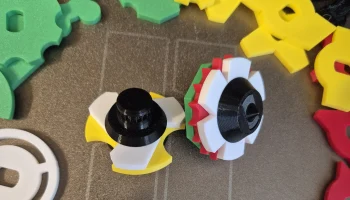

Сборка волчка:
Выберите длину центрального штифта (у вас есть версии для 1, 2 или 3 видов оружия).
Наденьте на него нижнюю часть (Spin Core).
Сложите оружие по вашему выбору из арсенала.
Плотно затяните его с помощью верхней части шестерни (Spin Cap).

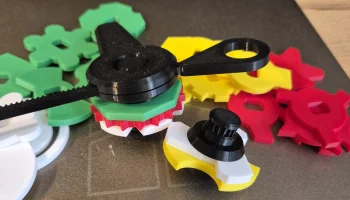

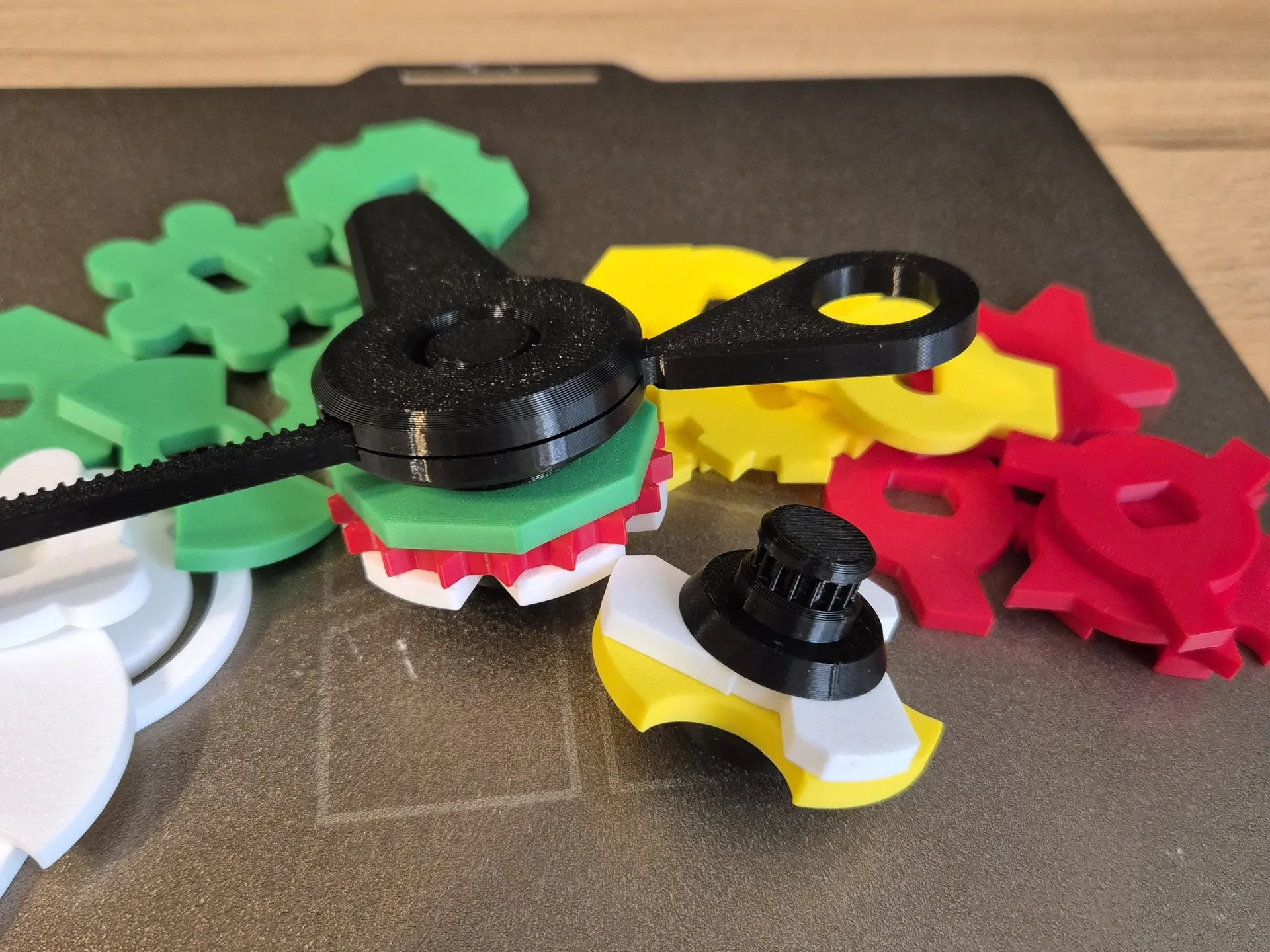

Поместите волчок в пусковую установку, вставьте Power Ripcord, и вы готовы к игре!
Надеюсь, модель вам понравится и желаю много победных сражений! Оливер
