Корабельный двигатель, телеграфный дизайн, крышка переклю...

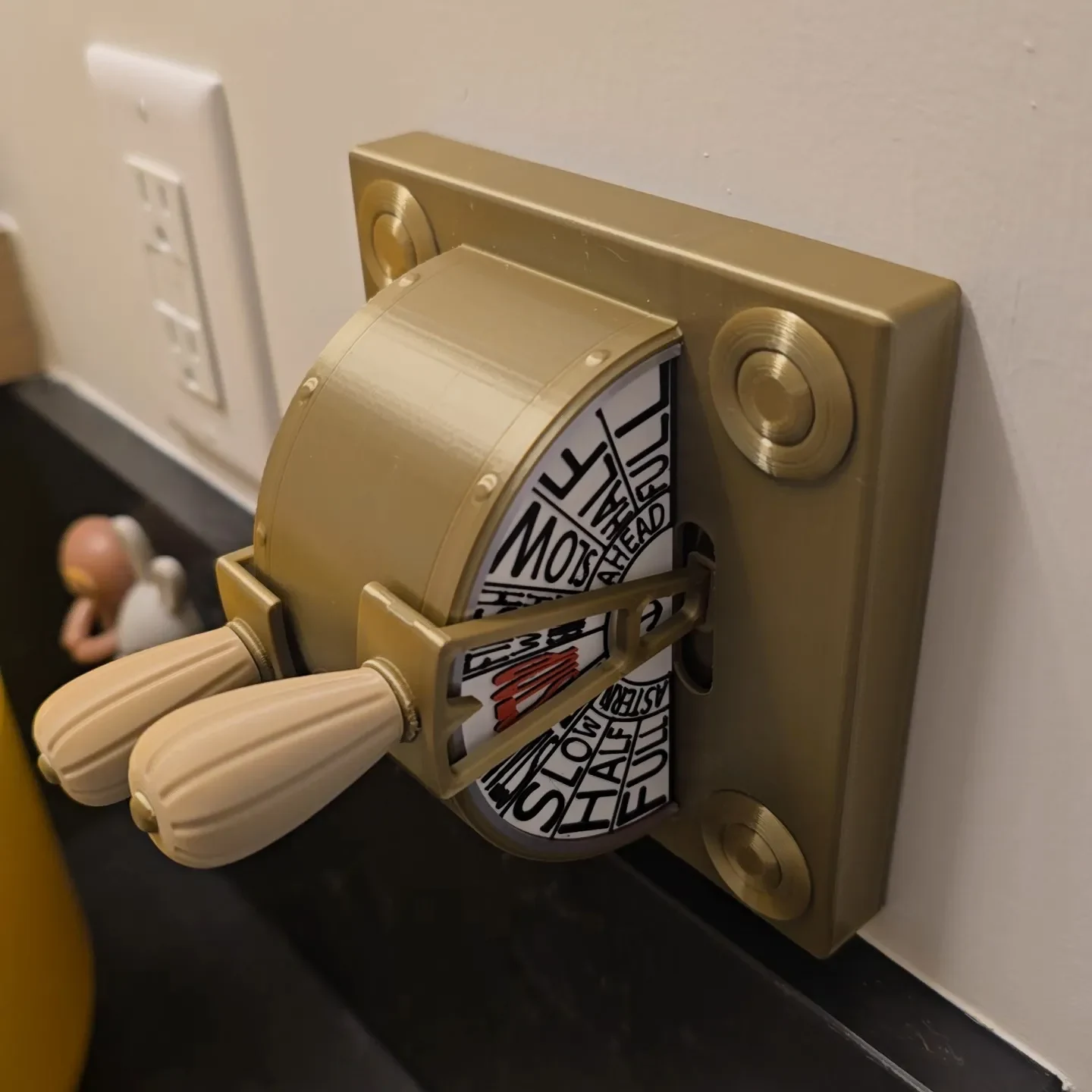

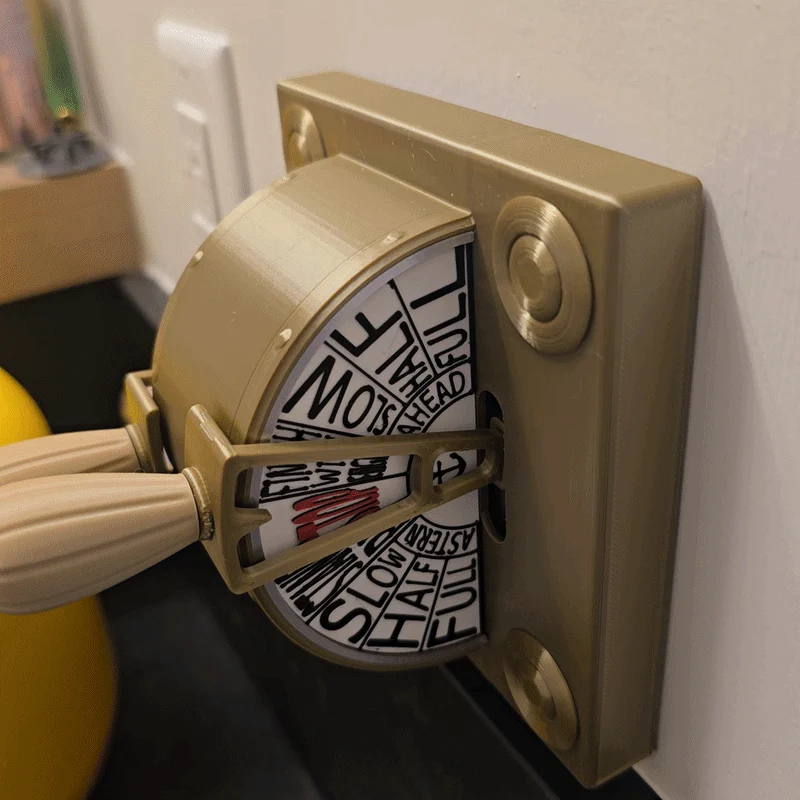

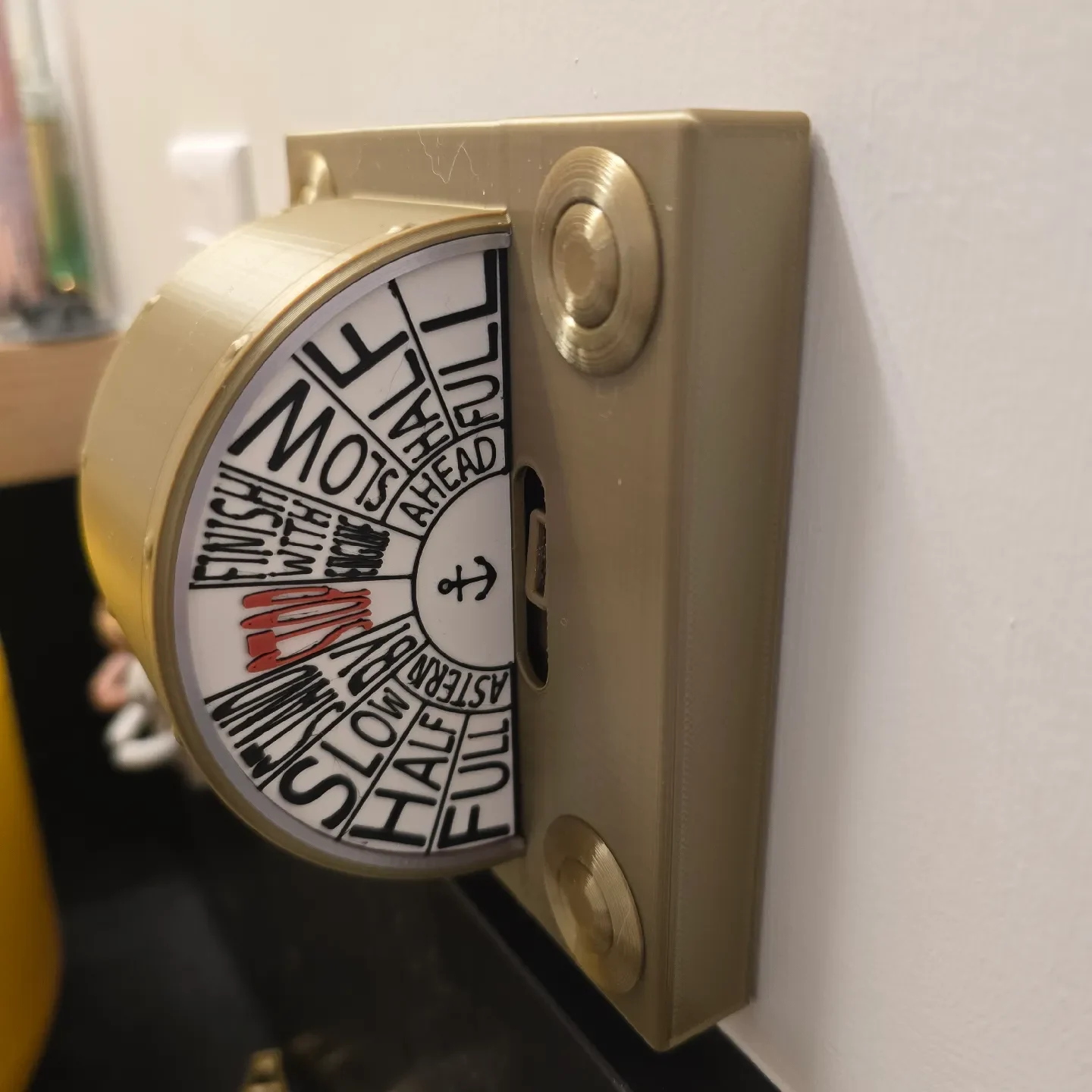

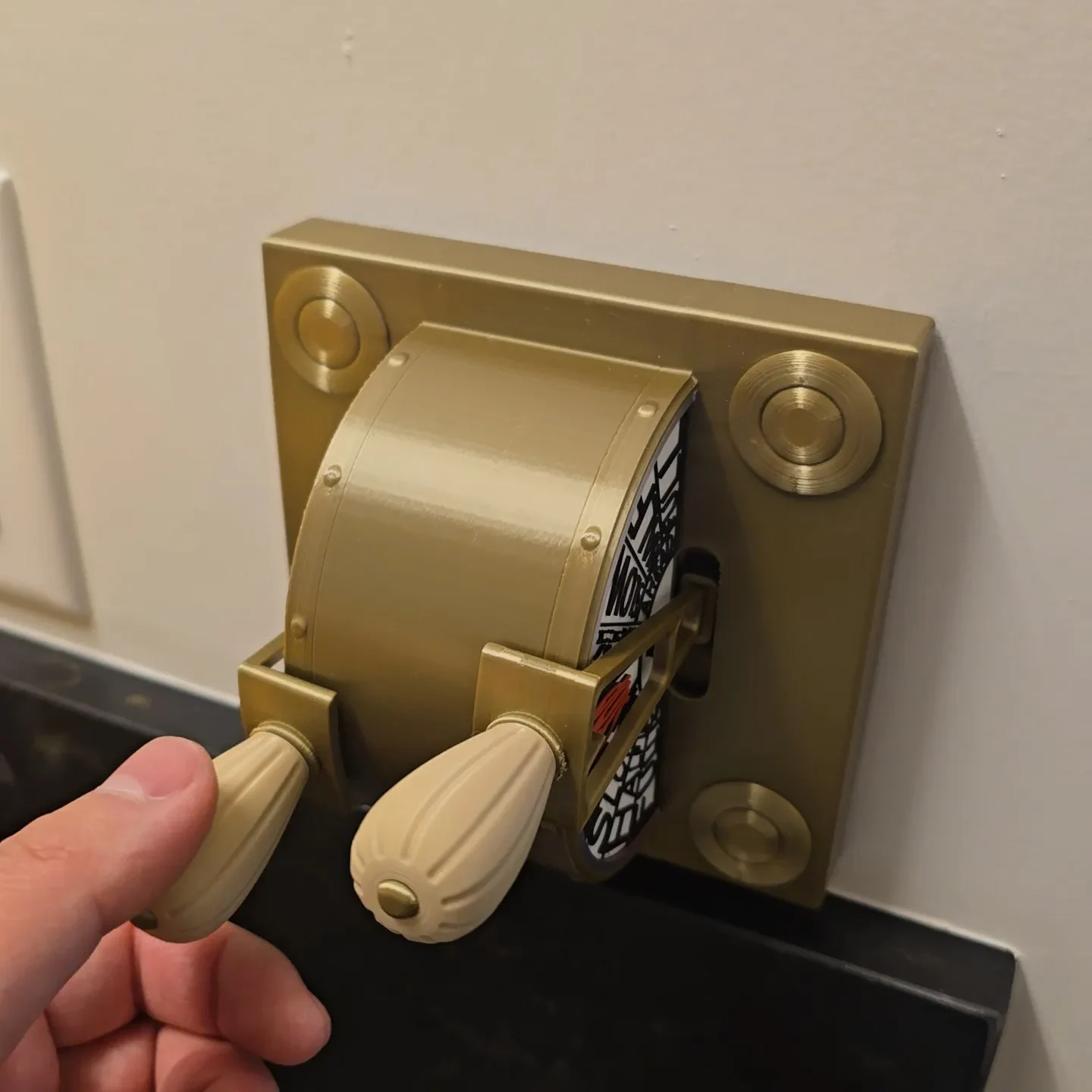

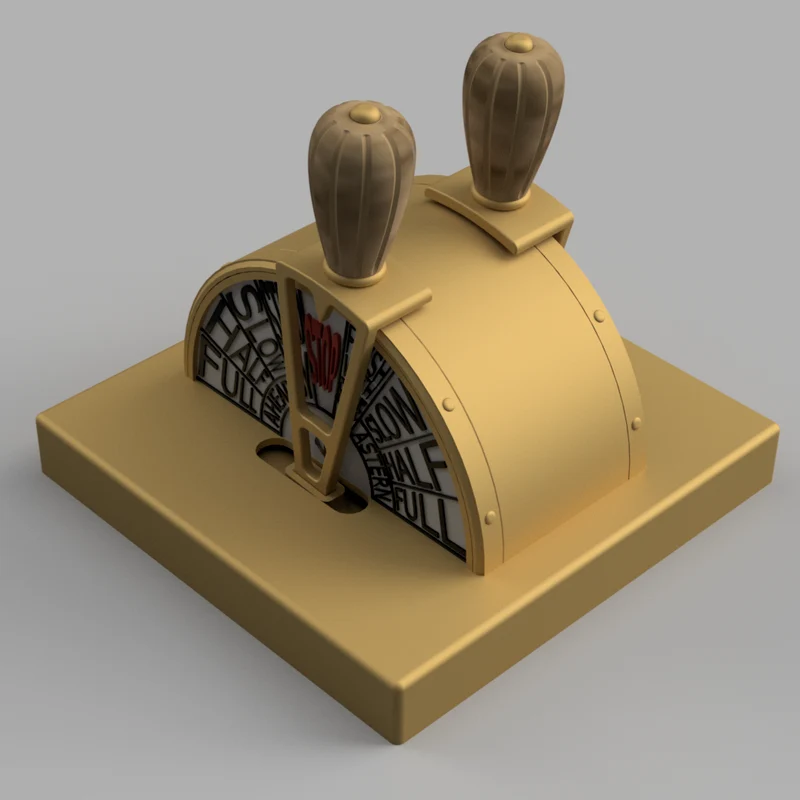

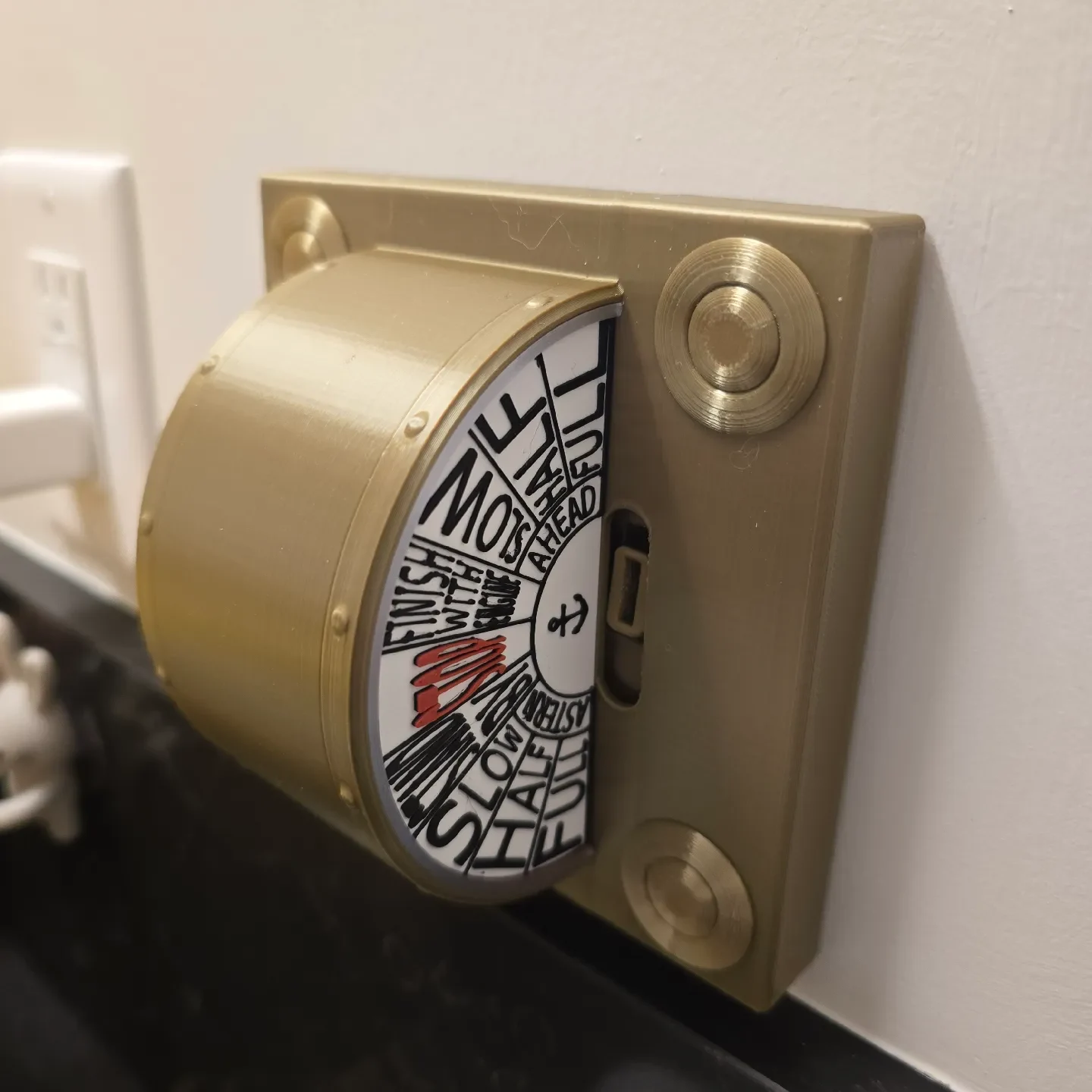

Чехол для двойных выключателей света в стиле Decora, вдохновленный телеграфами для судовых двигателей. Не смоделировано на основе какой-либо конкретной модели реального мира, а просто общее упрощение. Никаких MMU или AMS не требуется.

Требуемое оборудование:

8 круглых магнитов (6x2 мм)

Круглый двусторонний скотч (обычно диаметром 10 мм).

Суперклей

Инструкции по сборке:

Приклейте значки к обеим сторонам корпуса.

Прикрепите контактные площадки к клавише двусторонним скотчем. Отверстие должно располагаться снаружи.

Прикрепите магниты к держателям магнитов с помощью суперклея.

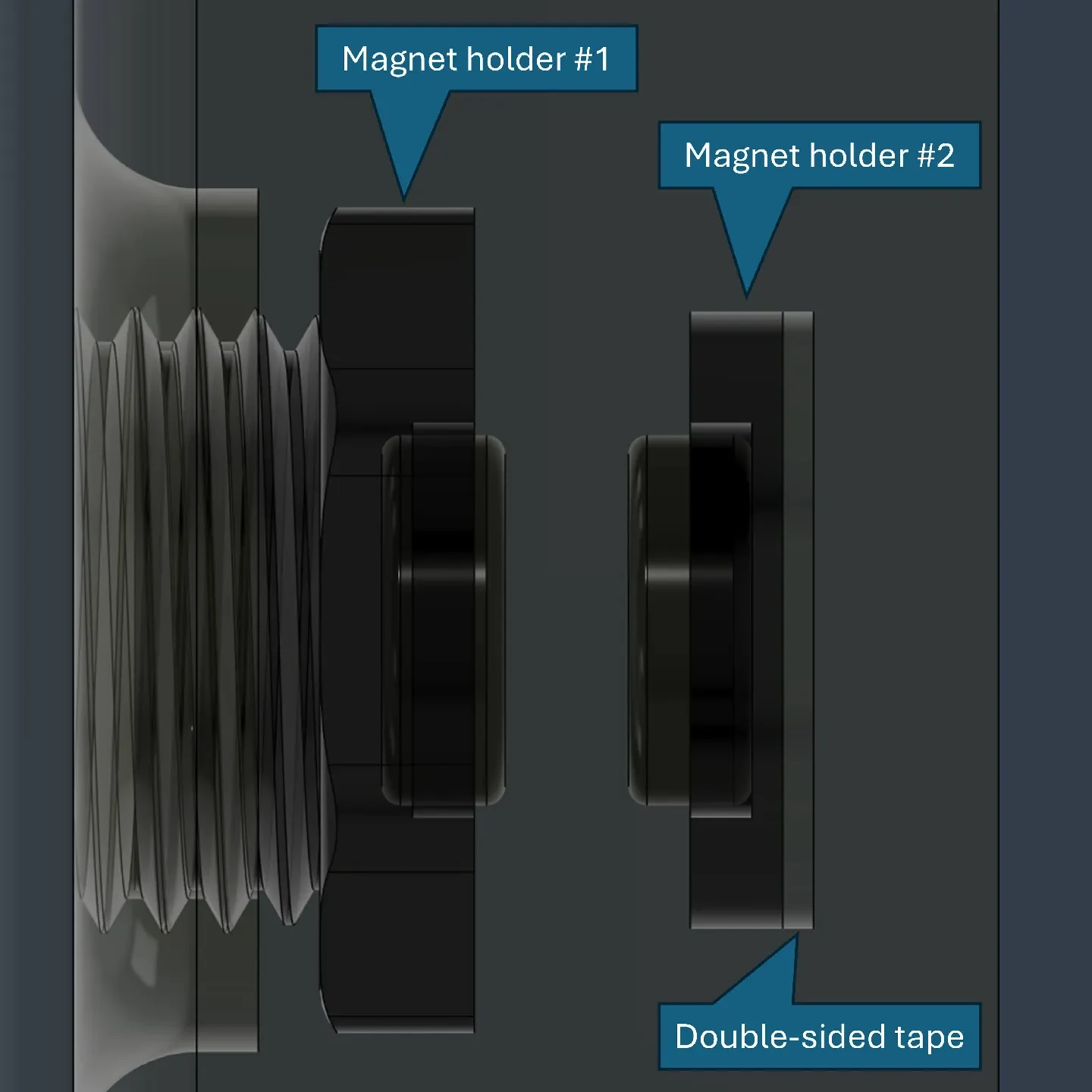

Прикрепите круглый двусторонний скотч к задней части магнитного держателя №2 (см. изображение).

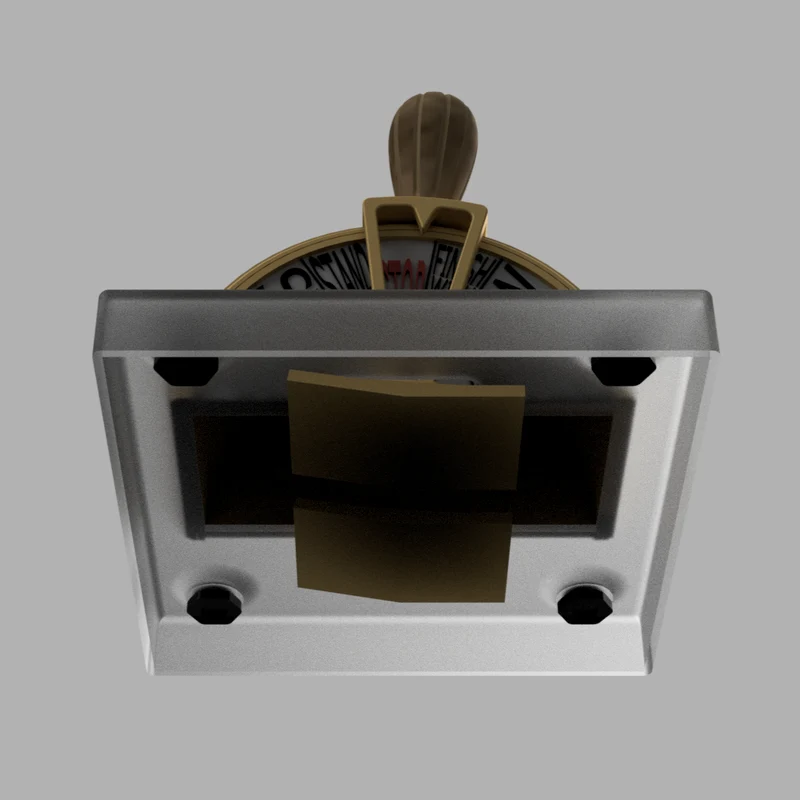

Прижмите корпус к оригинальной крышке. Магнитный держатель №2 должен оставаться на оригинальной крышке, оставляя футляр съемным.

Прикрепите ручки к контактным площадкам.

Все файлы предварительно ориентированы для достижения наилучших результатов печати.

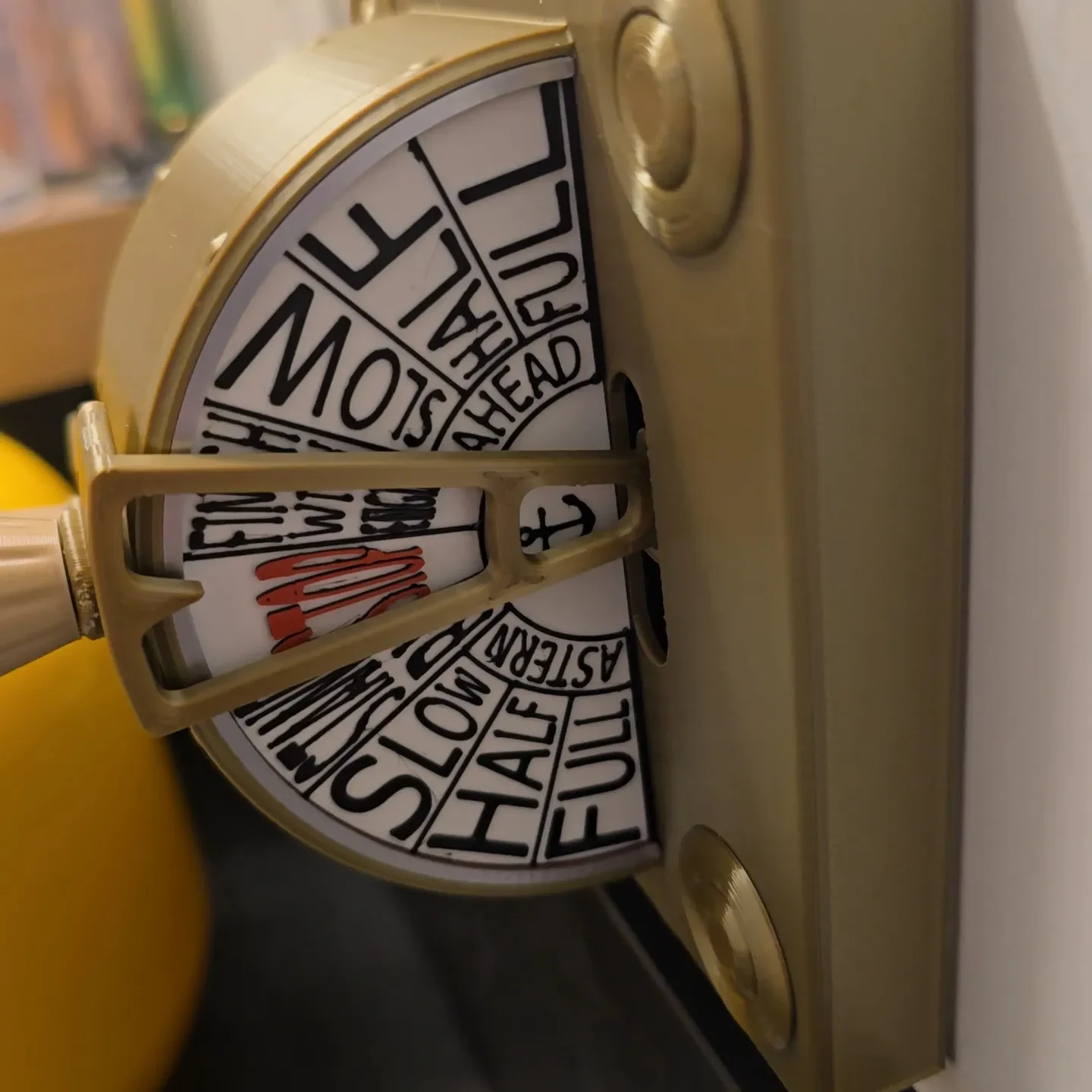

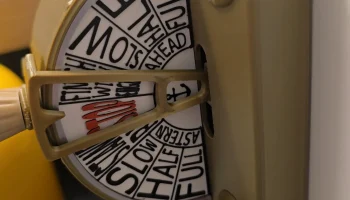

Обновление от 29 июня: Чтобы получить гладкую изогнутую поверхность, я напечатал корпус боком (как указано в файле). Однако в результате углы над держателями магнитов оказались немного неровными (см. фото). Я нарисовал простой угловой декор, чтобы скрыть их. Просто распечатайте 4x декора и инструмент для выравнивания и приклейте их к корпусу. Конечно, это совершенно необязательно.

Посмотрите мою полную коллекцию чехлов для выключателей света здесь: https://www.printables.com/@ETZ_3D/collections/3557286
