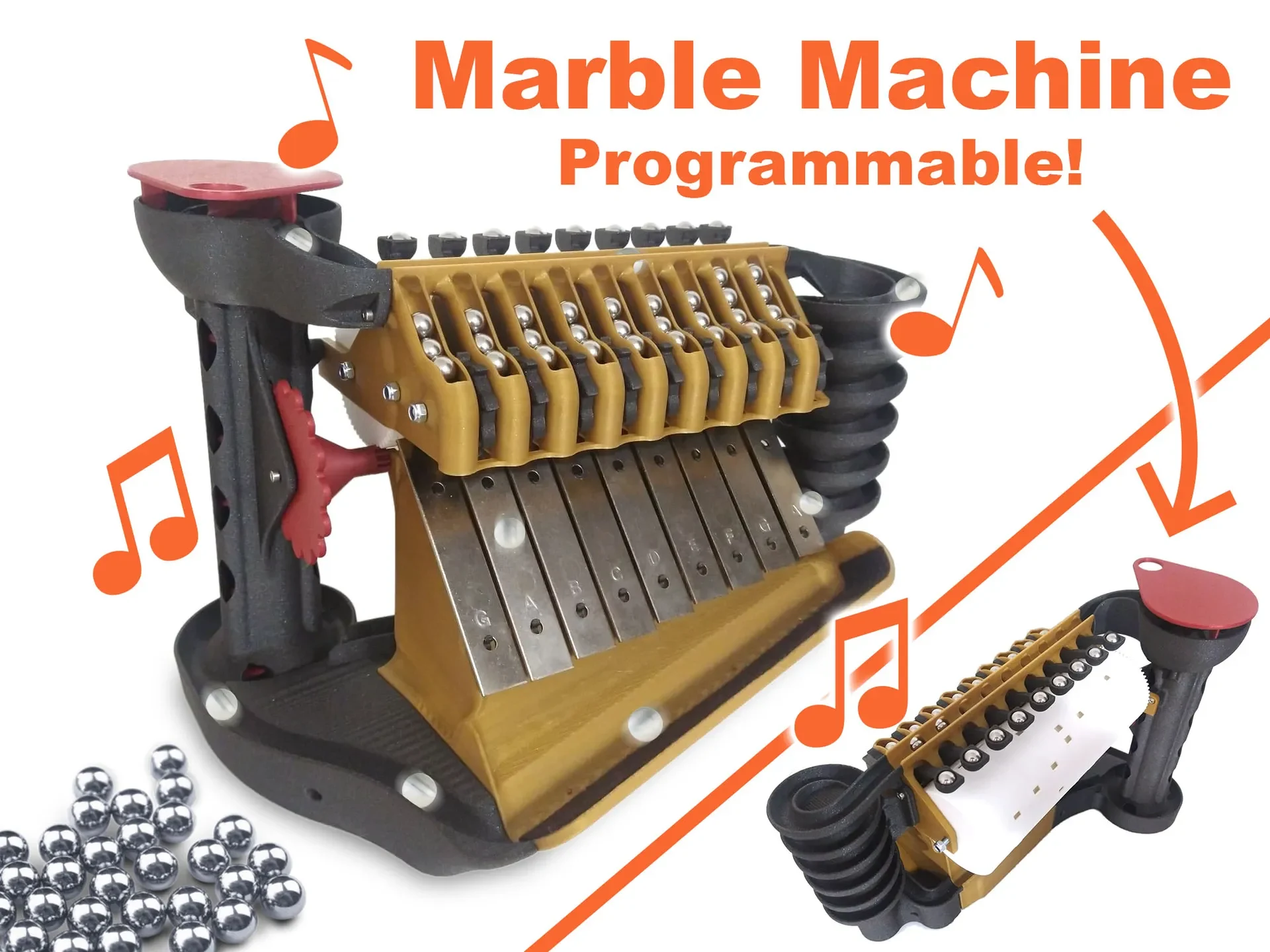

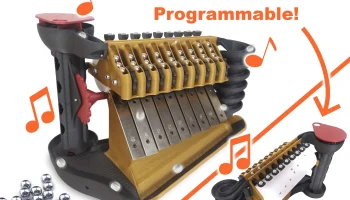

Представляем: Мини-мраморную музыкальную машину!
Это настольная версия невероятных машин, построенных Мартином из Винтергатана. Он меня очень вдохновлял, и мне всегда хотелось создать свою собственную версию. Это началось много лет назад, но я, наконец, решил завершить V1.

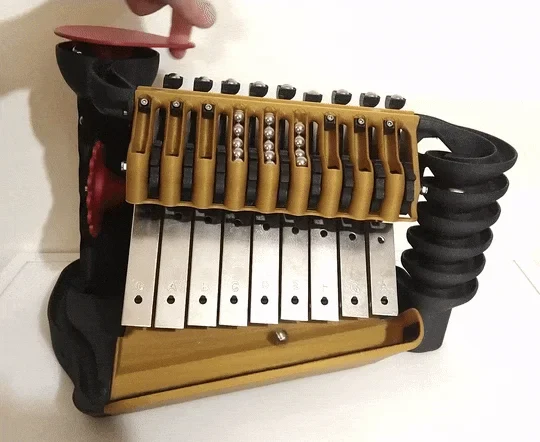

Итак, вот оно:
И вот он играет песню Marble Machine:
(Я все еще планирую сделать запись получше, на кухне довольно много шумовой реверберации)
Программируемая музыка или ролики: печатные формы или MW.
В файлах для печати вы можете найти оригинальную песню Marble Machine группы Wintergatan (8 треков) и «У Мэри был маленький Ламб» (3 трека), которую я адаптировал для работы с очень ограниченным количеством шариков, которые у меня были.
Чтобы создать свой собственный музыкальный альбом, доступна настраиваемая модель, созданная @DrJones��, куда вы можете подключить свои собственные песни и творения, и вы также можете поделиться своими моделями в виде профилей для печати на этой странице!
В рулоне помещается 64 ноты, они разделены на 8 тактов по 8 восьмых (долей). Вверху вы указываете, какие ноты вы используете, слева направо (никаких повторений одного и того же символа, но вы можете использовать «до» и «до»). Затем для каждой восьмой ноты вы указываете, какую ноту следует сыграть.
Вы не можете играть одну и ту же ноту подряд, между ними должна быть как минимум четвертая нота (две доли). И большое количество повторов также нежелательно, так как за короткое время можно опустошить очередь.

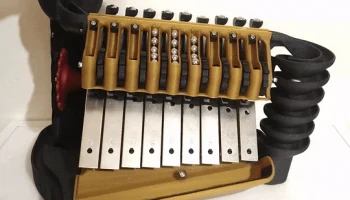

Пластины ксилофона
Я протестировал несколько ксилофонов для этой модели, и тот, который я выбрал, широко доступен в разных цветах от множества разных брендов и у реселлеров. Просто найдите «Ксилофон» или «Глокеншпиль», и я уверен, что все это сработает:
Мой был довольно хорошо настроен, я не могу гарантировать этого для вашего. У меня подержанные, но они, кажется, все от одного производителя.
Другие части:
Шарики 12 мм (150шт)
Болты М3 10 мм (10 шт.)
Болты М3 30 мм (10 шт.)
Стержни М5 244мм (3 шт)
Гайки М5 (контр) (6 шт.)
Необязательно: наклейте фетр/резину/что-нибудь, чтобы смягчить падающие шарики.
Инструкции:
Сборка довольно проста. Закручивайте болты осторожно, чтобы не повредить отпечаток!
Поместите спусковые шестерни сверху и проденьте один коне�� стержня. Гайка с обеих сторон, но держите ее свободной
Поместите верхнюю часть на основание и закрепите болтами M3x30. Не все девять нужны, я использую только 3. Вкручивайте их аккуратно!
Установите считыватели спуска и проденьте конец стержня. Гайка с обеих сторон, но держите ее свободной
Соберите мраморный подъемник с помощью двух болтов M3x10.
Установите мраморный подъемник и закрепите его с помощью болтов 3 м3х10.

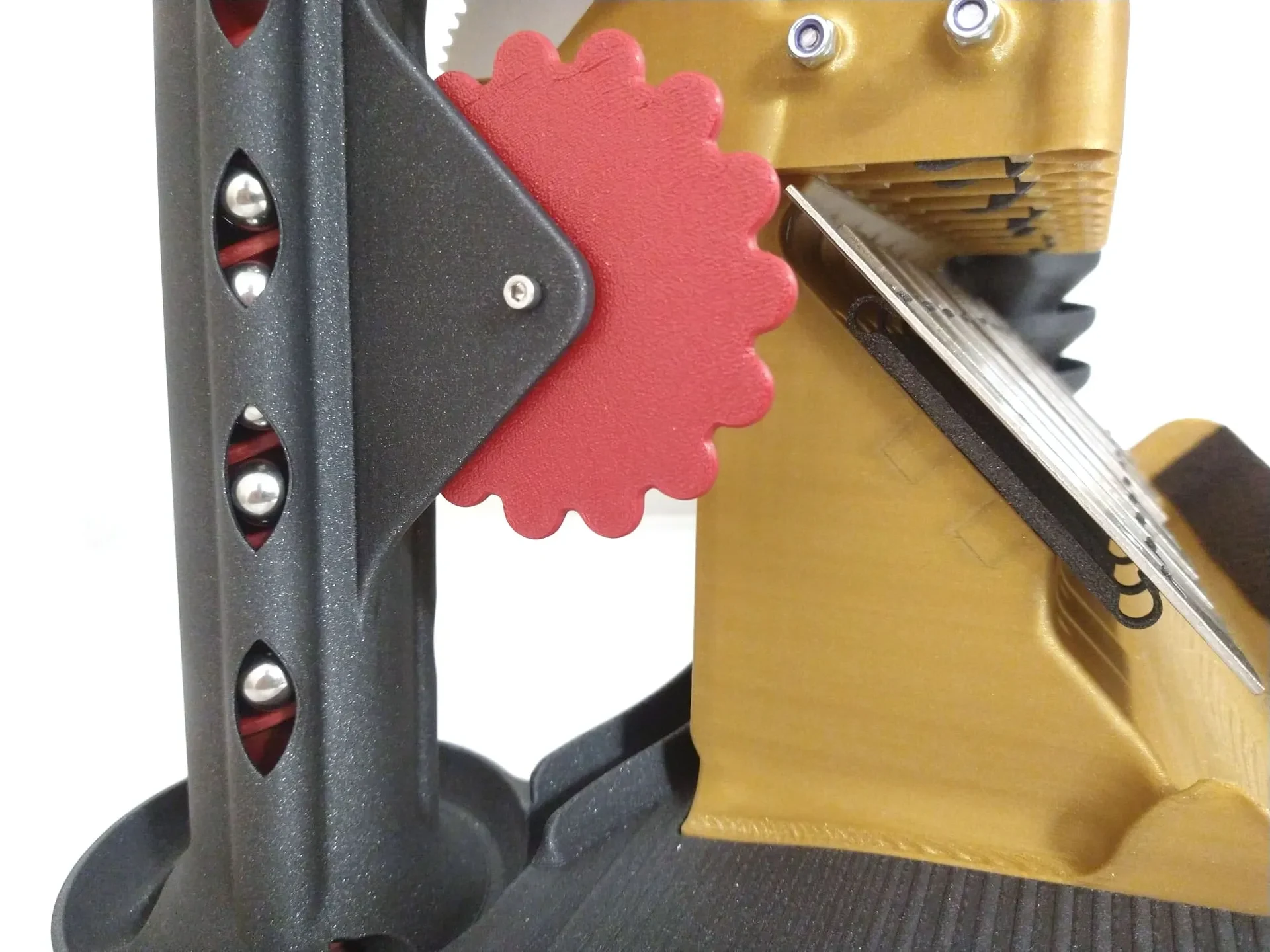

Поместите шестерню между подъемником и основанием, используйте 2 болта М3х10, но не затягивайте их полностью, следите за тем, чтобы она свободно вращалась.
Только для X1 и P1: закрепите винт Архимеда с помощью 1 болта M3x30.
Установите винт Архимеда. Внизу в центре есть один шарик, который используется в качестве гладкого подшипника.

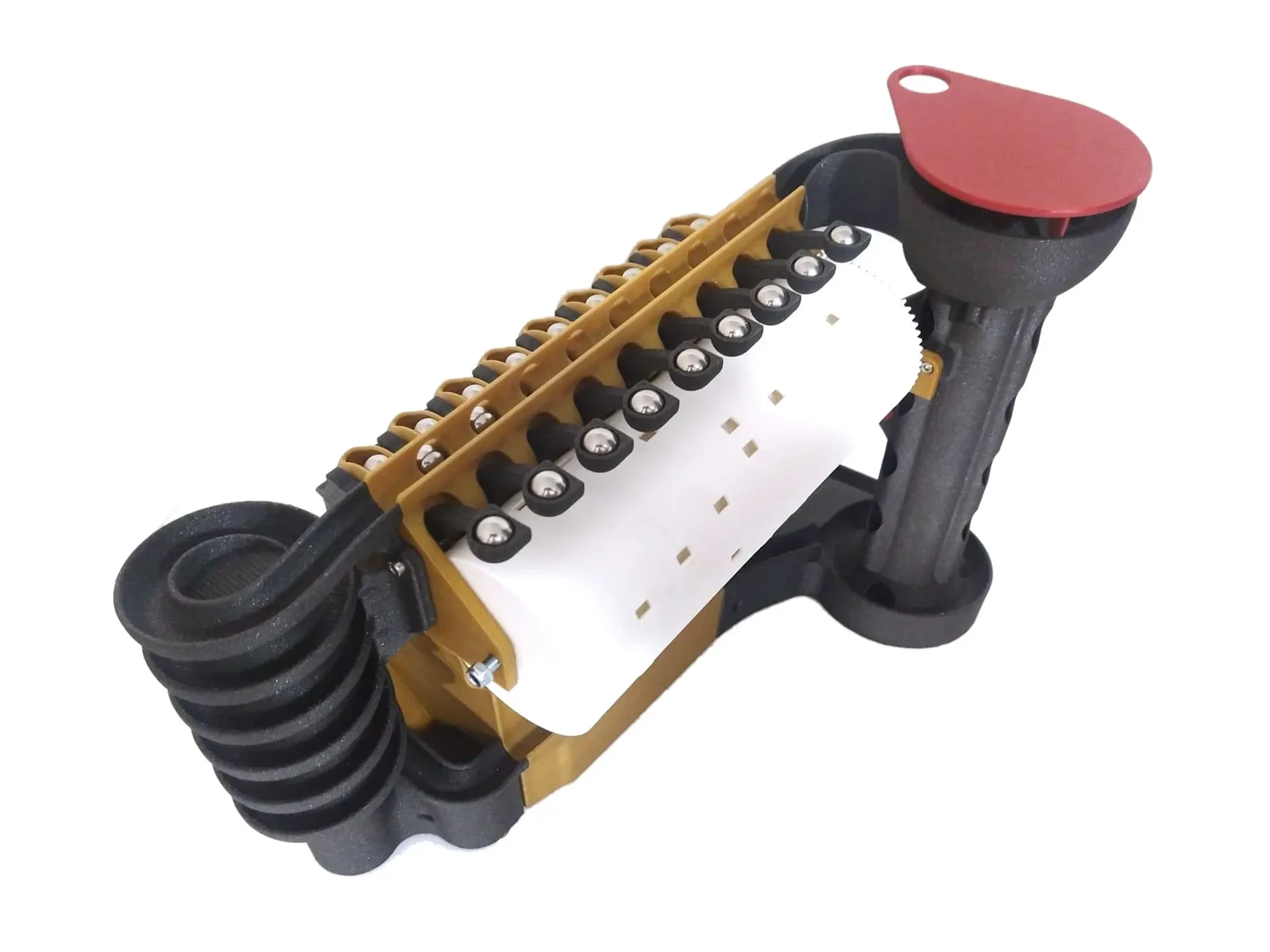

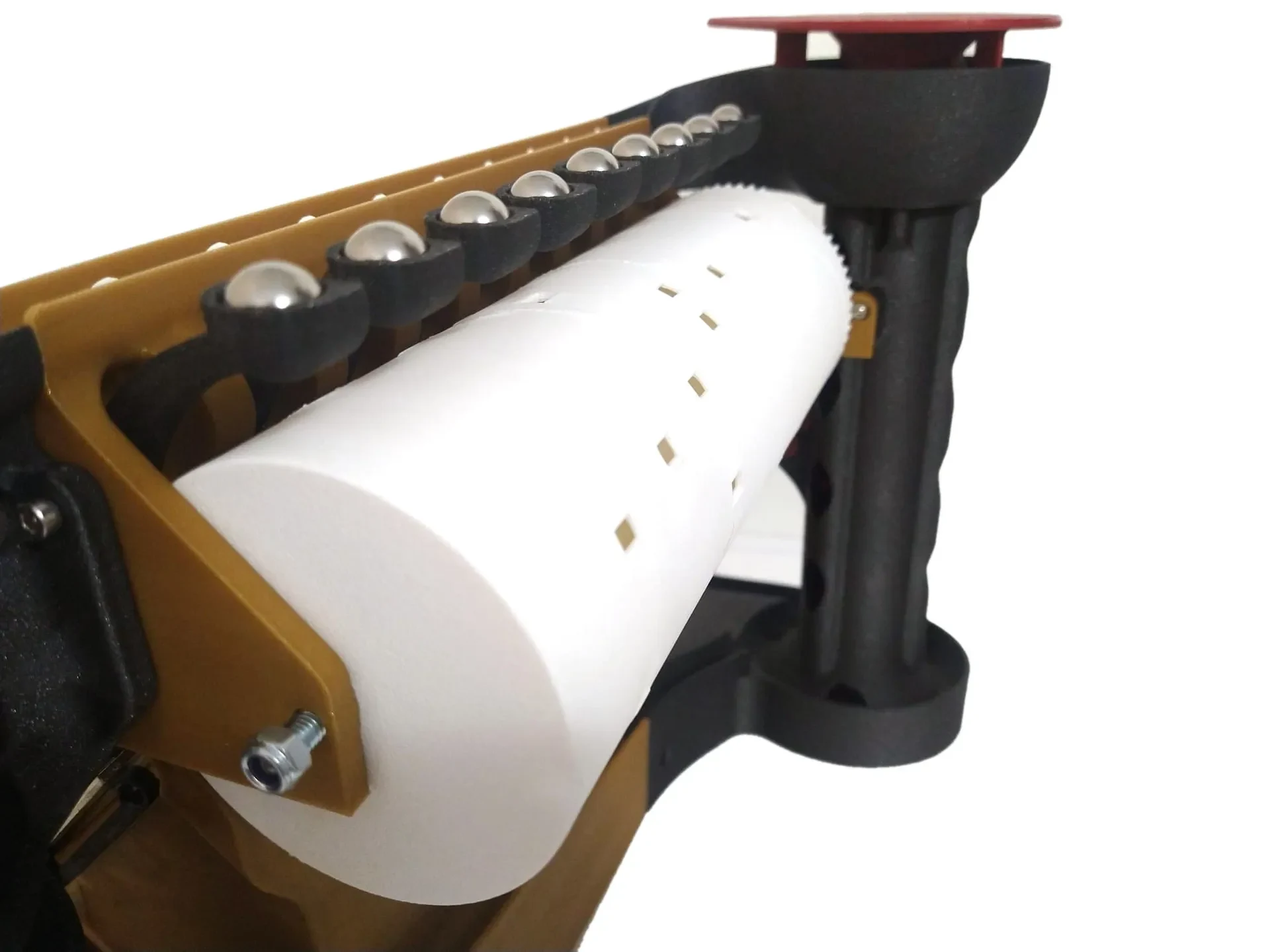

Если я ничего не забыл, теперь вы можете вставить рулон с нотами и продеть в него последний конец стержня.
Создавай музыку!
Удачной печати!
Россеро
Особая благодарность за помощь с OpenSCAD:
@Доктор Джонс
@Oxooxo
И Аксель и ДеллаТом на сервере Discord Wintergatan
