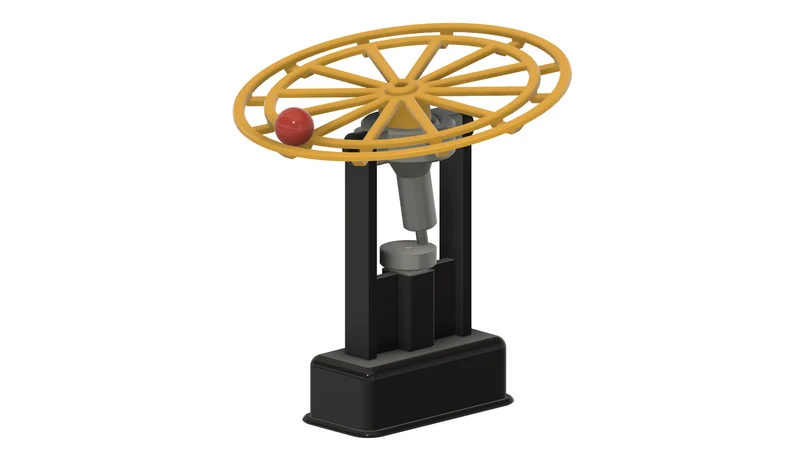

3D-печатная кинетическая мраморная машина.

«3D-печатная кинетическая мраморная машина» — это относительно простая в 3D-печати и сборке кинетическая модель с двухкомпонентным двухосным карданным механизмом «печать на месте». Модель состоит из десяти уникальных 3D-печатных компонентов (всего одиннадцать) и очень тихая. Нам приятно наблюдать, как мрамор движется по круговой дорожке, и мы ждем одобрения внуков!

Разработано с использованием Autodesk Fusion 360, нарезано с помощью Ultimaker Cura 4.12.1 и напечатано на 3D-принтере из PLA на Ultimaker S5s.

Части.

Я приобрел следующие запчасти:

— Один мотор-редуктор N20, 6 В постоянного тока, 35 об/мин.
— Один отсек для двух батарей типа AAA.
— Две батарейки типа ААА.
— Один пластиковый шарик толщиной 14 мм.

Я напечатал в 3D следующие детали с высотой слоя 0,15 мм, заполнением 20 % и без ��пор, если не указано иное:

— Две «Оси, Gimbal.stl».
— Один «Base.stl».
— Одна крышка батарейного отсека.stl.
— Один «Battery Box.stl».
— Один «Болт (М8 на 1,25 на 8).stl».
— Один «Cam, Motor.stl».
— Один файл «Coupler.stl».
— Один «Gimbal.stl».
— Один «Маунт, Track.stl».
— Один «Track.stl».

Это модель с низкой точностью 3D-печати и сборки, в которой иногда используются очень маленькие прецизионные 3D-печатные детали в очень ограниченном пространстве. Перед сборкой проверьте посадку и обработайте напильником, отшлифуйте и т. д. все детали, если это необходимо для плавного перемещения движущихся поверхностей и плотной посадки неподвижных поверхностей. В зависимости от вашего принтера, его настроек и выбранных вами цветов может потребоваться более или менее обрезка, подпиливание и/или шлифовка. Осторожно опилите все края, которые соприкасались со рабочей пластиной, чтобы быть абсолютно уверенным в том, что вся «слизь» рабочей пластины удалена и что все края гладкие. Для выполнения этого шага я использовал небольшие ювелирные напильники и много терпения.

В модели также используется резьбовой узел, ��оэтому метчик M8 на 1,25 и плашка помогут при необходимости очистить резьбу.

Базовая сборка.

Для сборки основы я выполнил следующие действия:

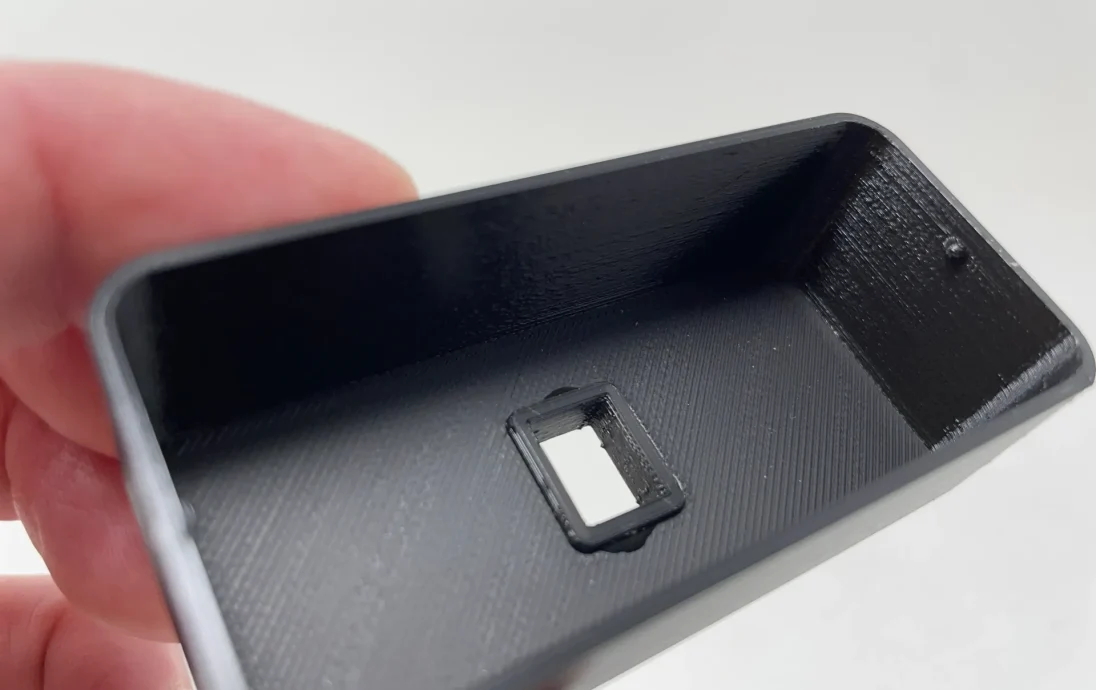

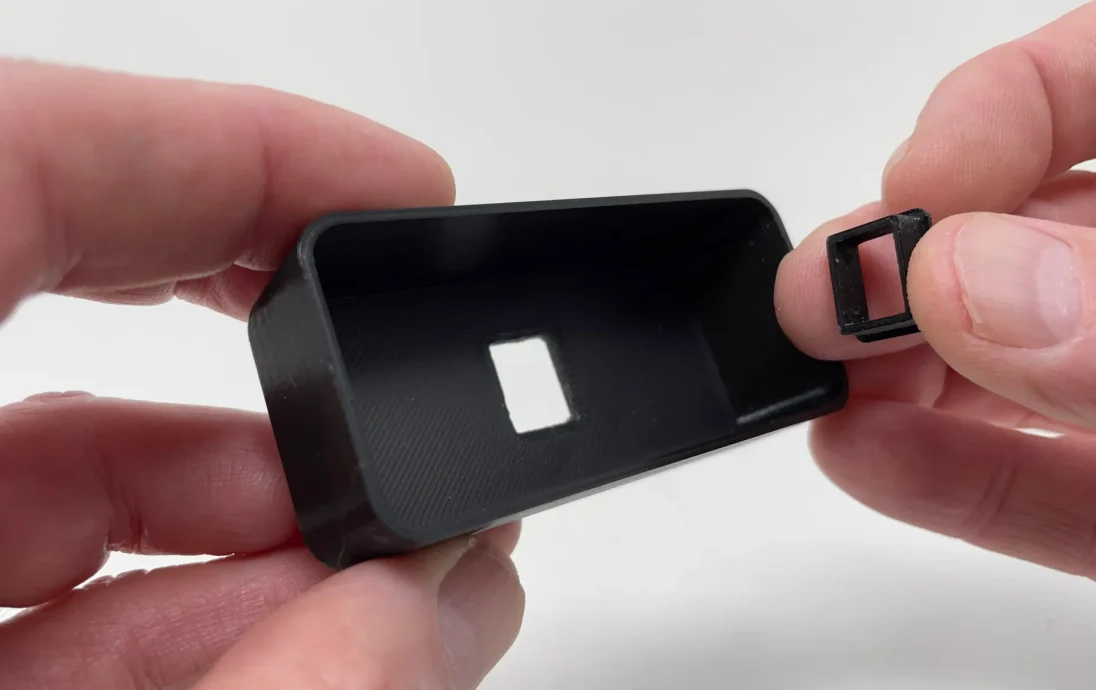

— Вклеил «Coupler.stl» внутрь «Battery Box.stl».

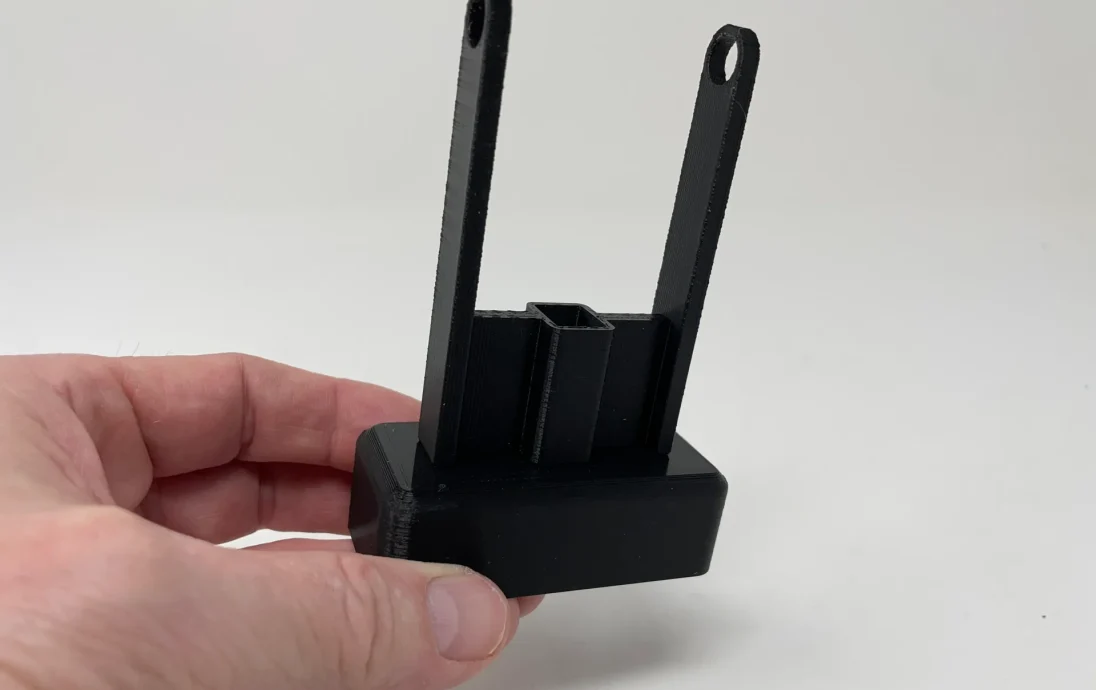

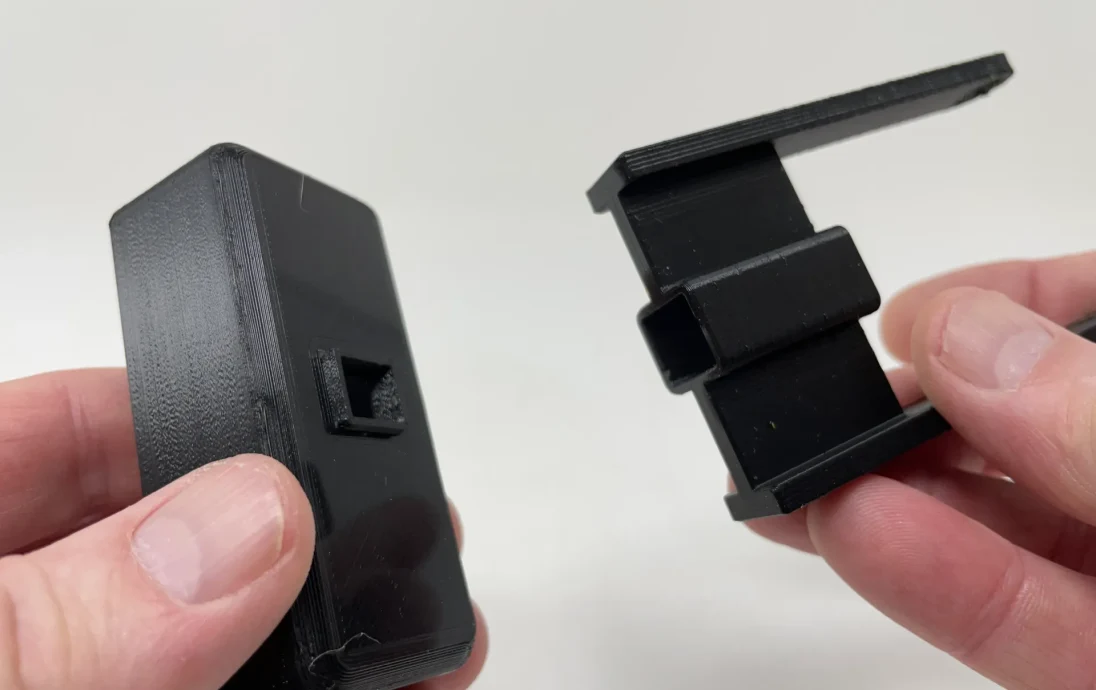

— Приклеил «Base.stl» к сборке.
— Выключил переключатель батарейного отсека, снял крышку батарейного отсека, вставил в батарейный отсек две батарейки типа AAA, а затем поставил крышку на место.

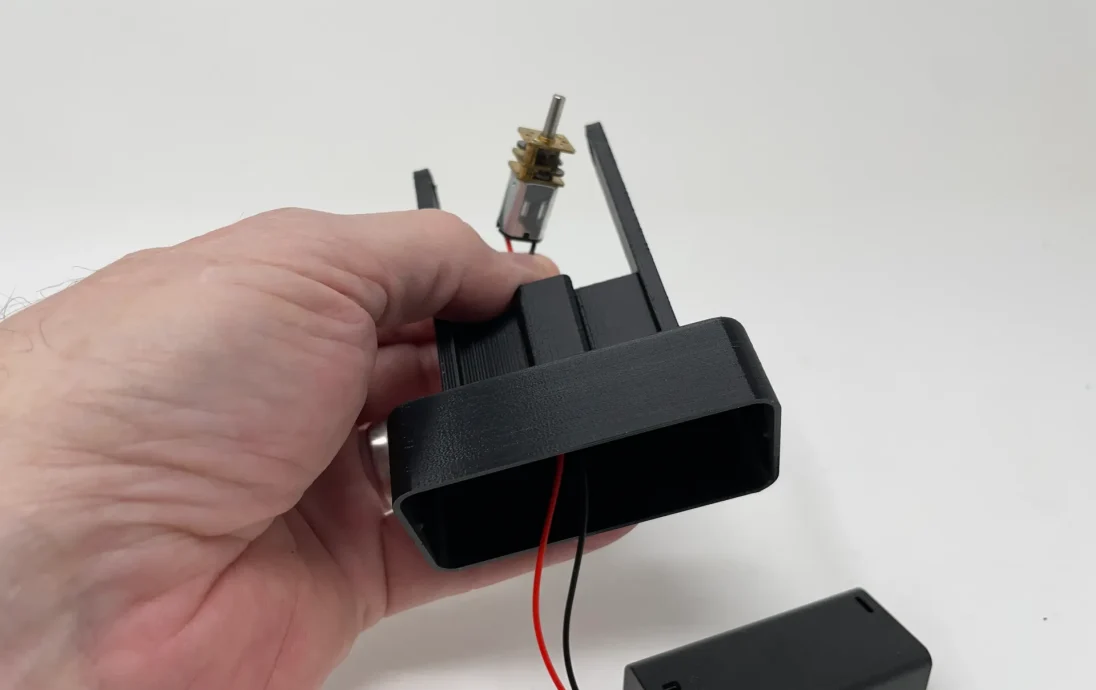

— Пропустите провода аккумуляторной батареи через аккумуляторный ящик, муфту и основание, а затем припаяйте провода к мотор-редуктору.

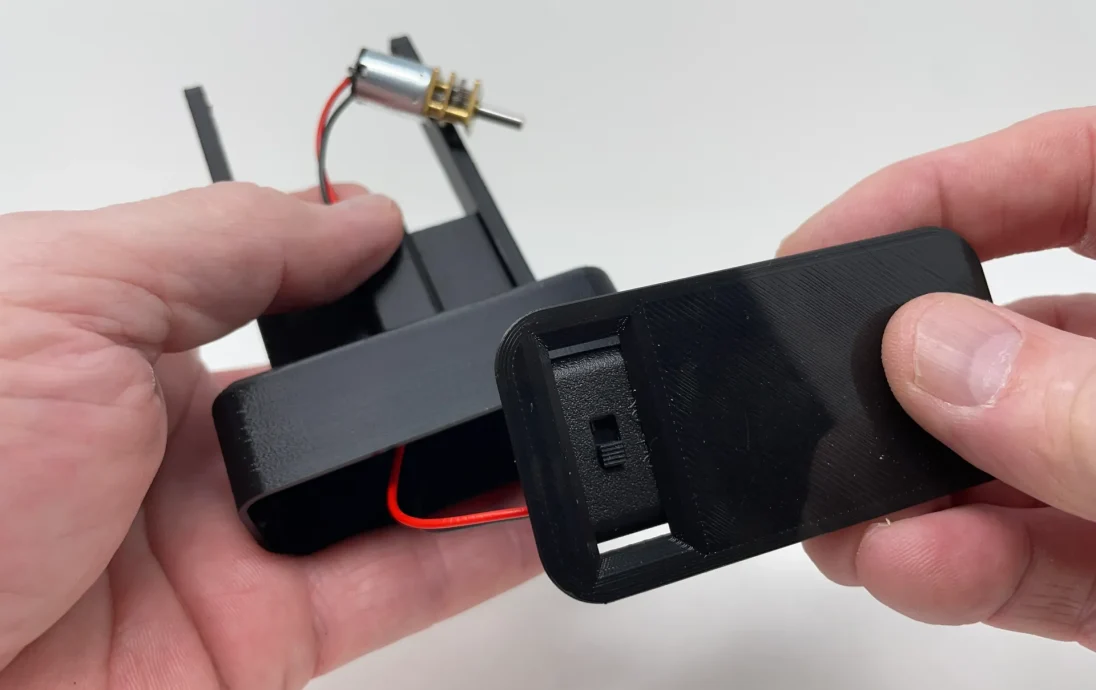

— Прикрепите отсек для батарей с переключателем к «Battery Box Cover.stl» с помощью двусторонней ленты, убедившись, что переключатель отсека для батарей доступен через нижнюю часть крышки.

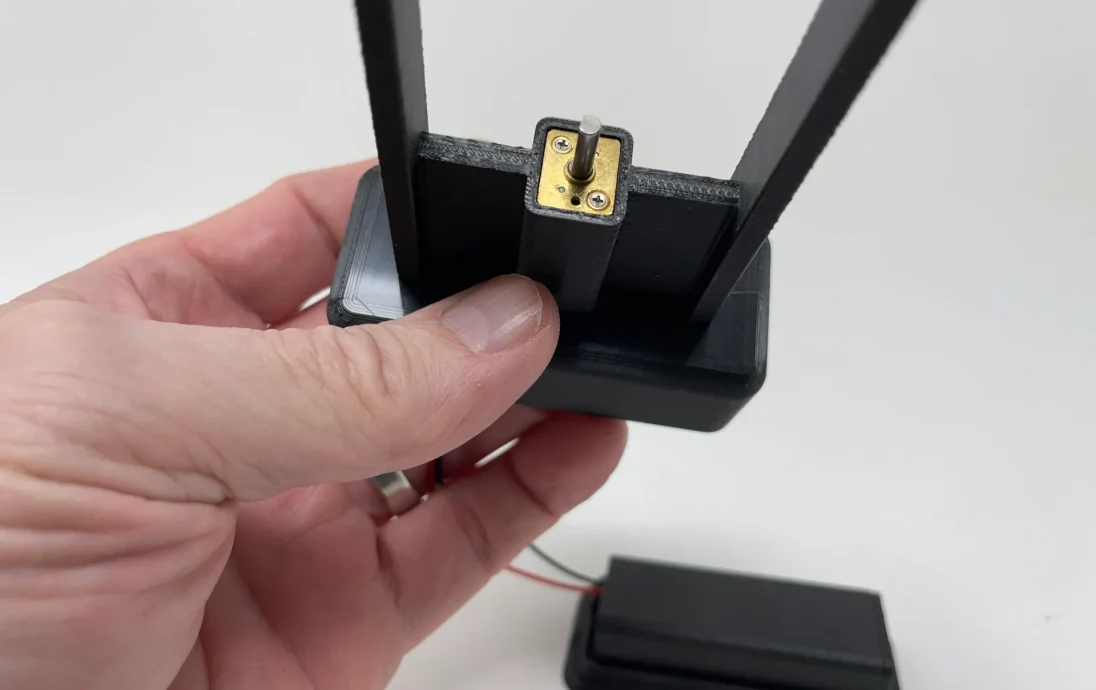

— Запрессовали двигатель в сборку.

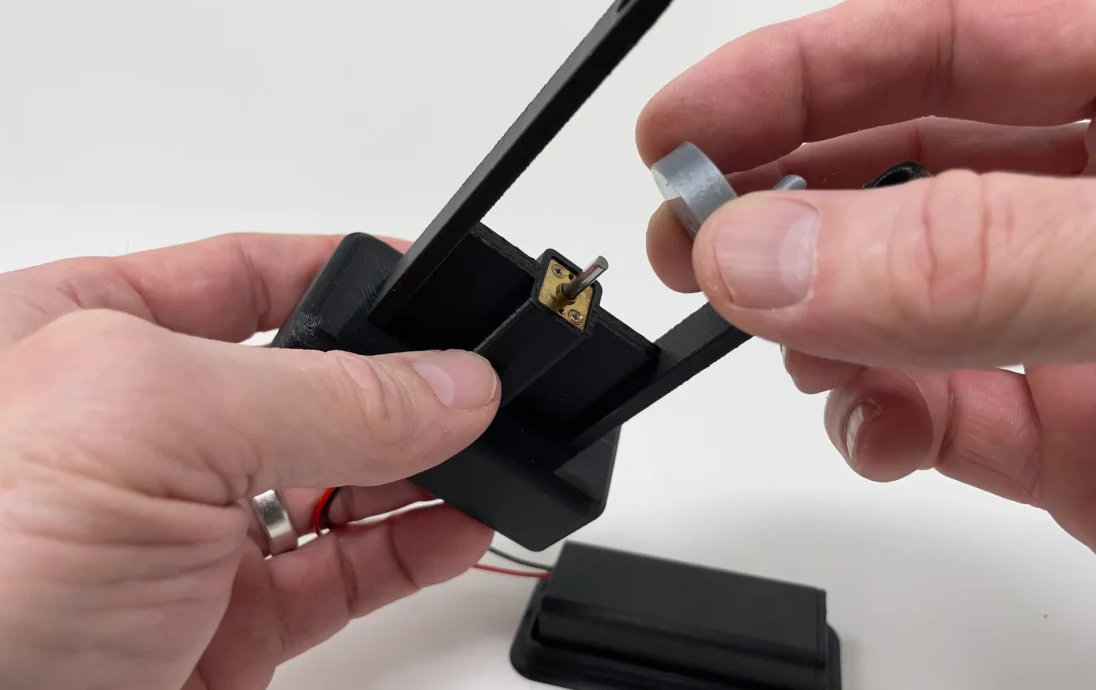

— Напрессовать «Cam, Motor.stl�� на вал двигателя.
— Прижмите крышку батарейного отсека к блоку.

Сборка подвеса.

Для сборки подвеса я выполнил следующие действия:

— Нажал „Mount, Track.stl“ в „Gimbal.stl“.
— Прижмите „Track.stl“ к креплению гусеницы и закрепите ее „Болтом (M8 на 1,25 на 8).stl“.

Финальная сборка.

Для окончательной сборки я выполнил следующие шаги:

— Расположите узел подвеса между стойками базового узла и на штифте кулачкового двигателя.
— Закрепите подвес на базовой сборке с помощью двух осей Gimbal.stl.

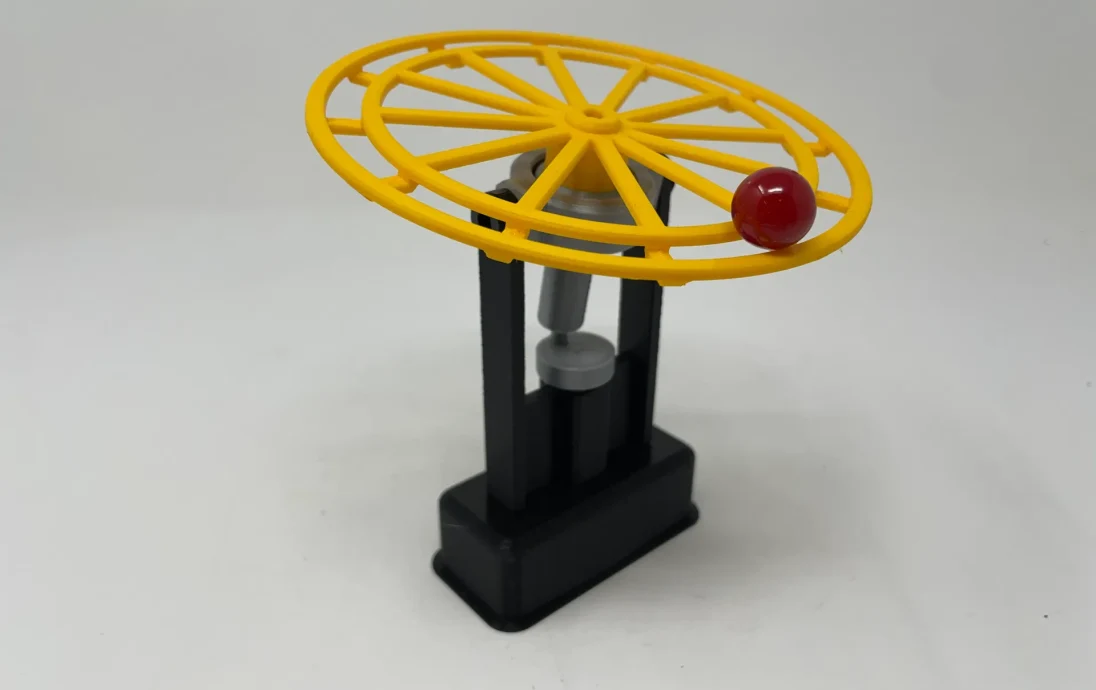

— Закончив окончательную сборку, я включил переключатель батарейного отсека, поставил модель на ровную поверхность, положил „мрамор“ на направляющую, и все пошло!

Вот как я напечатал и собрал „3D-печатную кинетическую мраморную машину“.

Надеюсь, вам понравилось!
