Lanboy - портативный игровой автомат BC250.............

Презентация

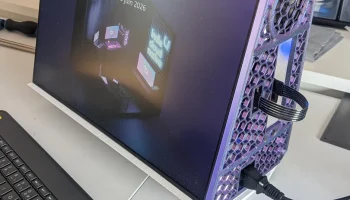

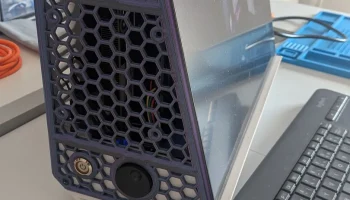

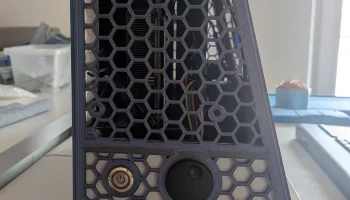

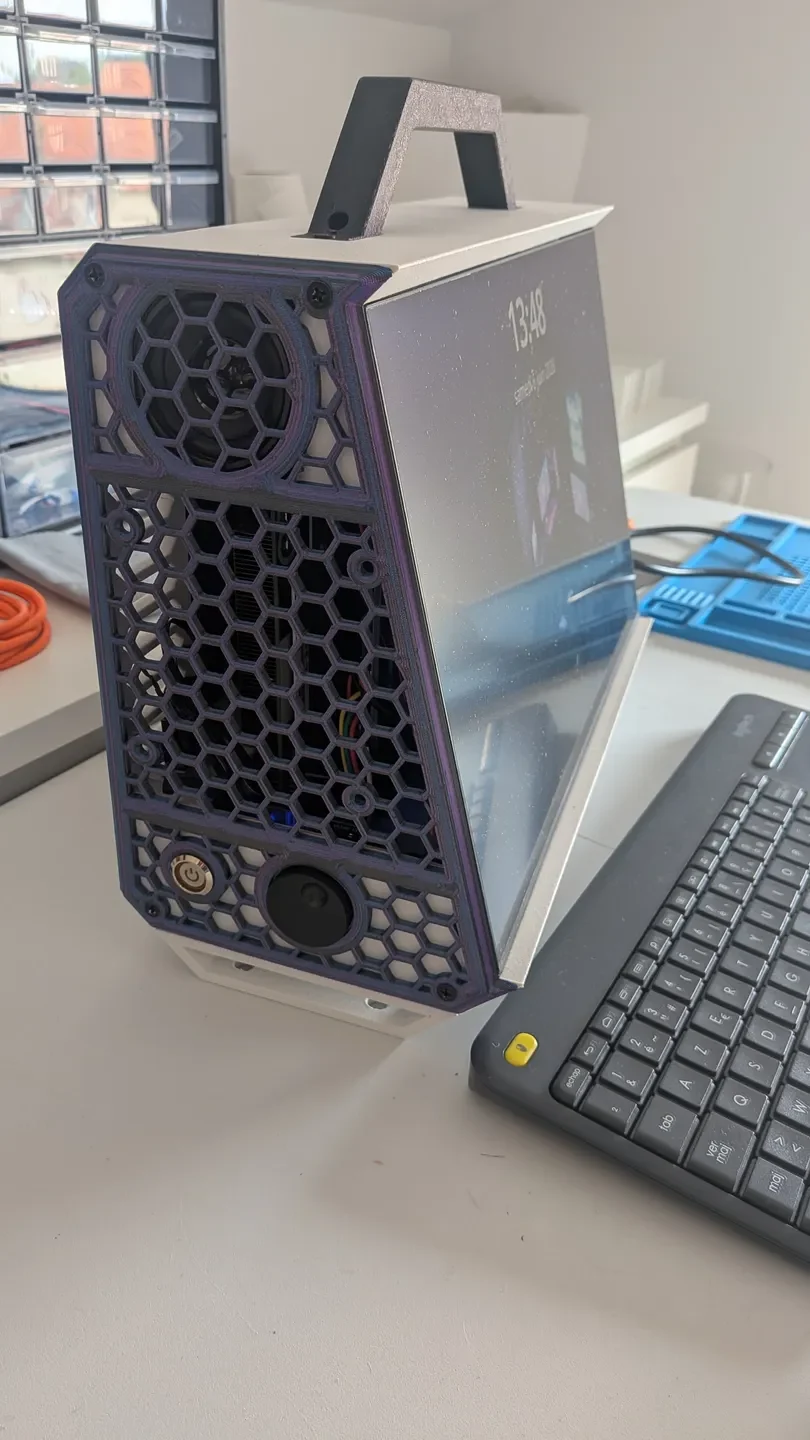

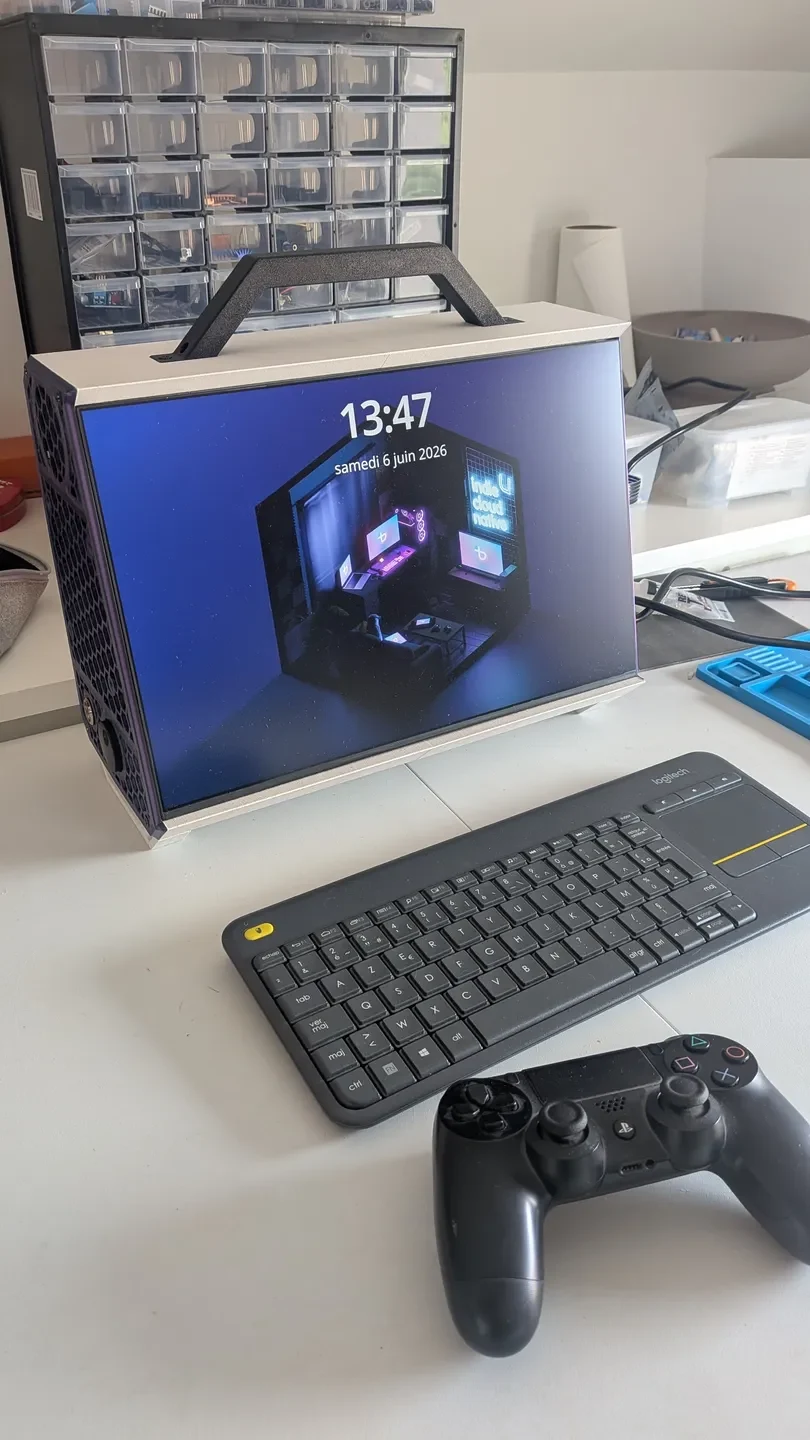

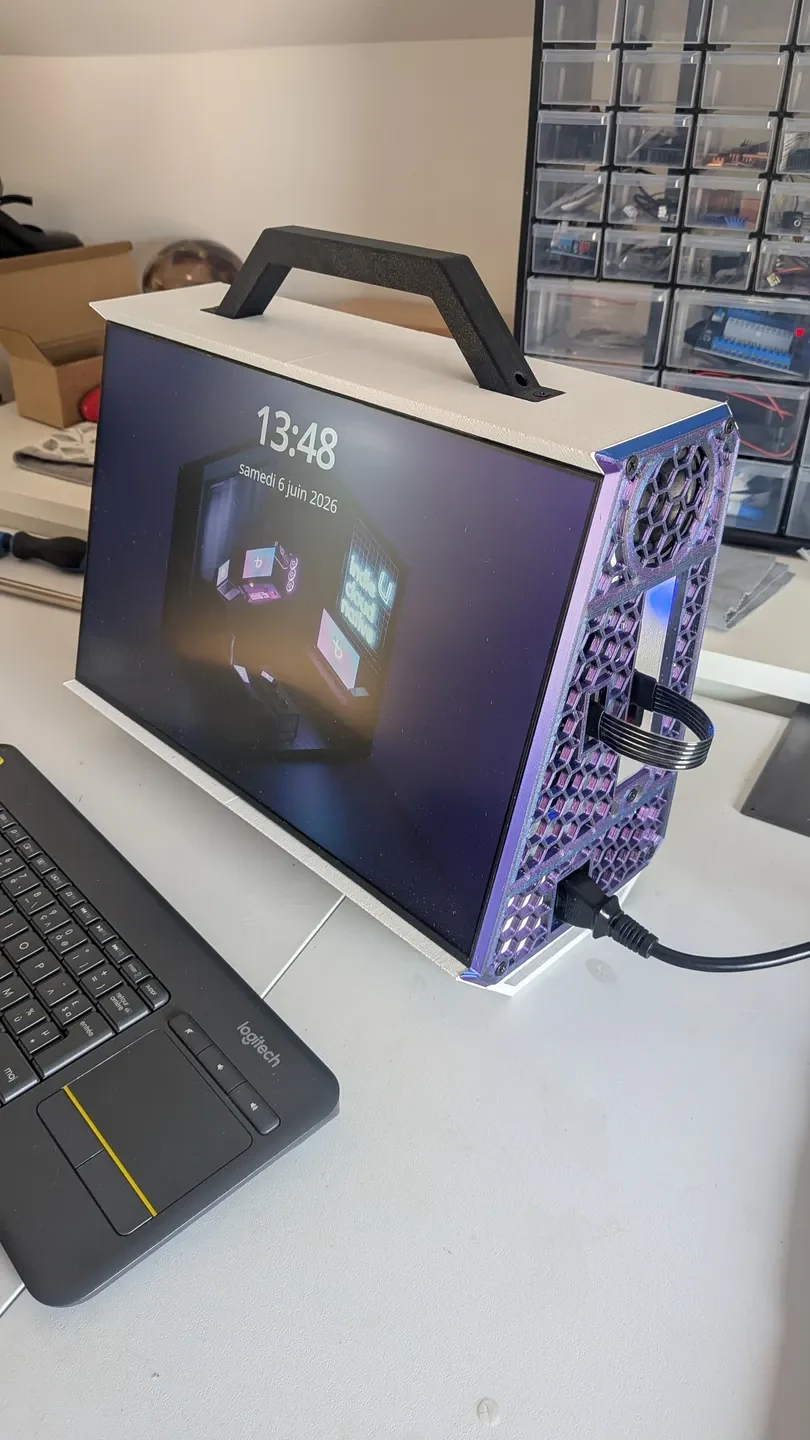

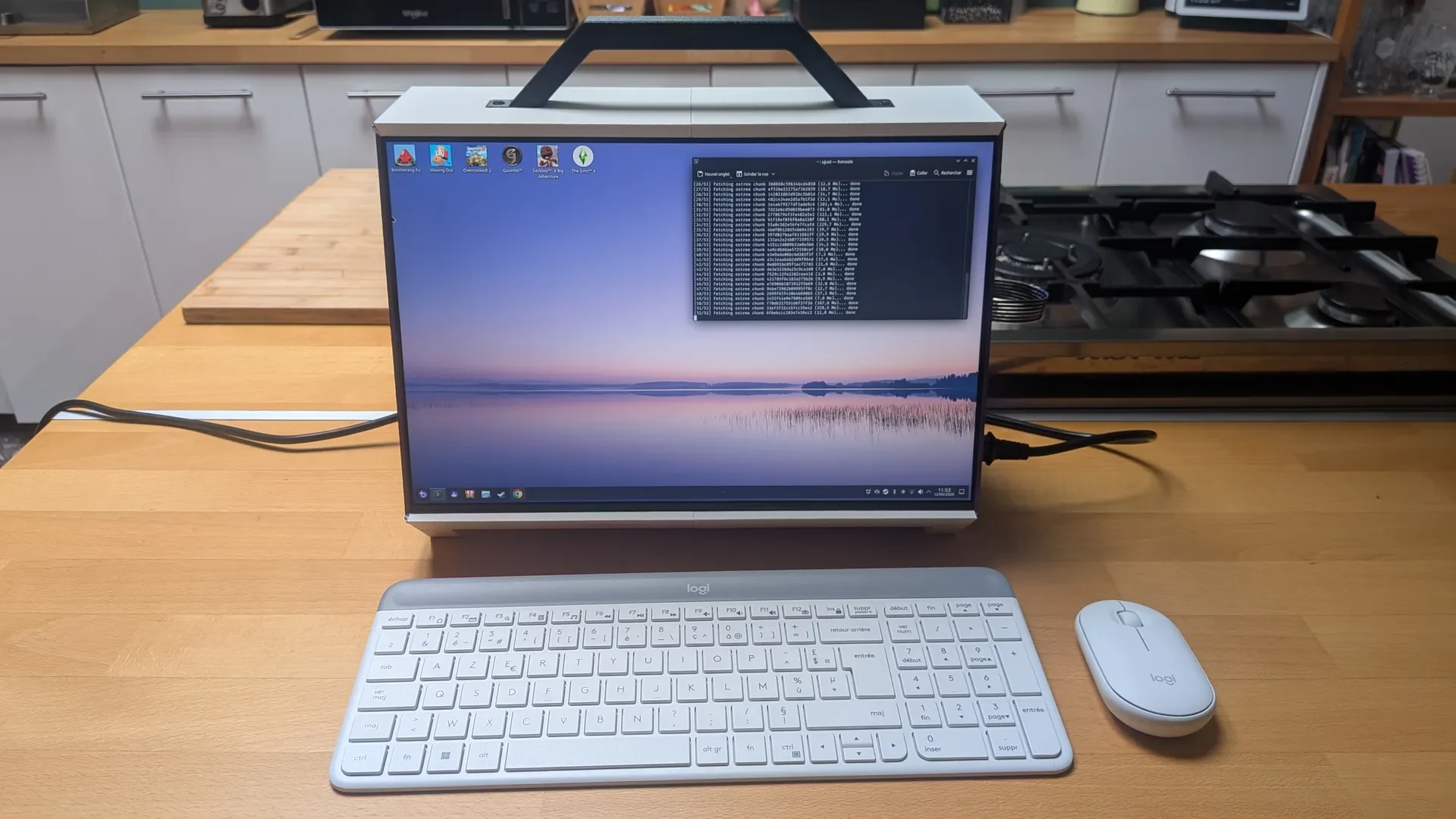

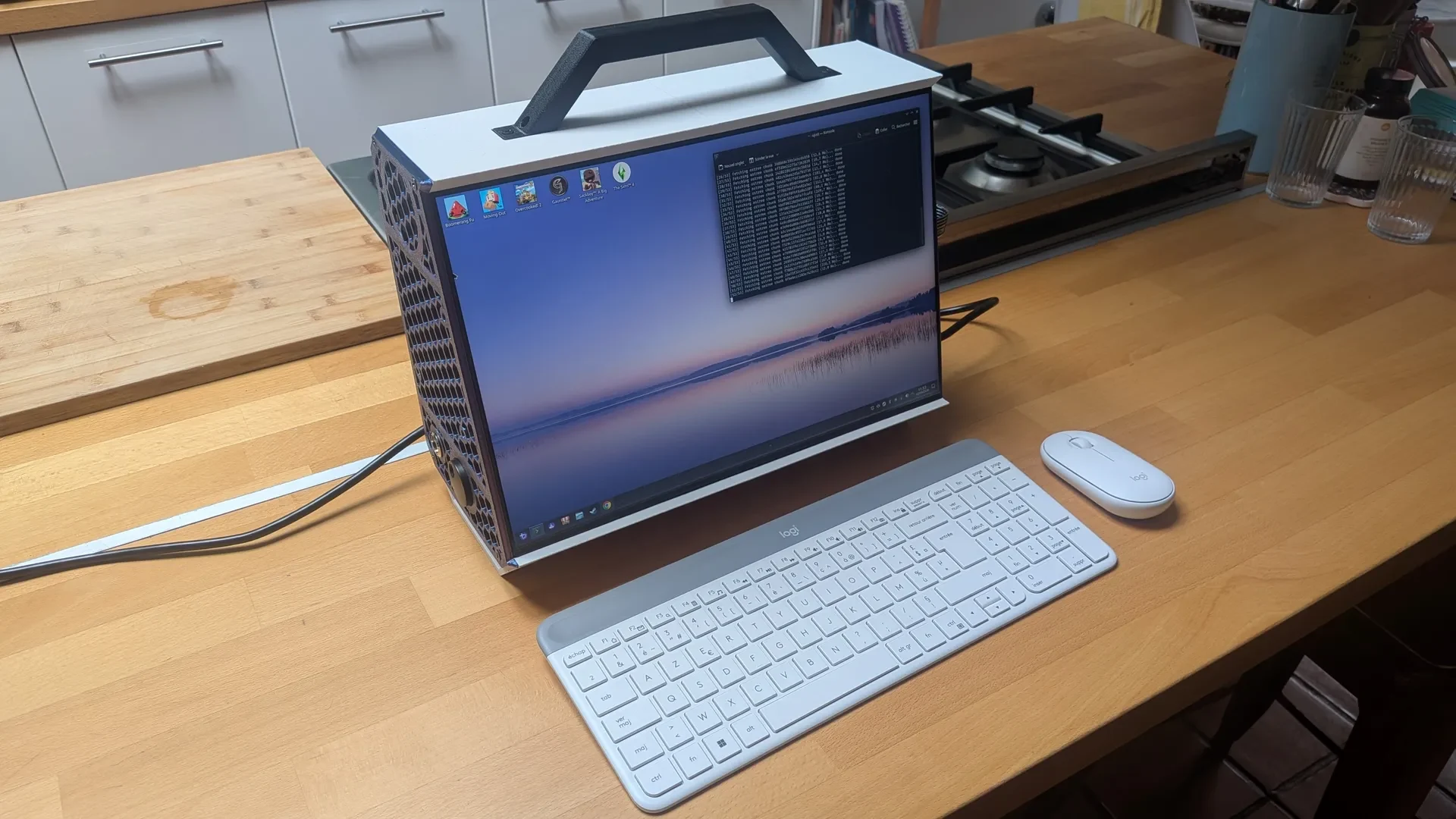

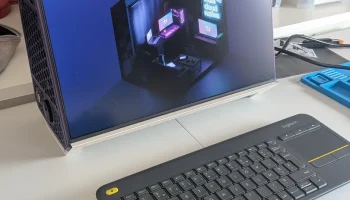

В качестве личного вызова я разработал портативный чехол для моего bc250. Этот корпус оснащен 16-дюймовой плоской панелью и может выводить звук через два 2-дюймовых полнодиапазонных динамика.

Этот проект привлек внимание, и меня стали расспрашивать о деталях. Здесь я поделюсь файлами и списком запчастей.

Обратите внимание, что эта сборка прошла через множество прототипов, и хотя есть несколько незначительных вещей, которые я бы сделал по-другому, это полноценный проект, не требующий сверления, шлифовки или резки.

Список запчастей

Доска: BC250 с открытыми плавниками.

Блок питания: Metalfish 300 Вт (больше допустимо, но не обязательно, система начнет снижать мощность примерно при 150 Вт)

ЖК-панель: https://fr.aliexpress.com/item/1005008638649167.html

Коммутационная плата ATX: https://www.amazon.fr/dp/B0834RNJX5

Адаптер и кабель eDisplayPort: https://fr.aliexpress.com/item/1005006351527252.html

USB стереоусилитель: https://fr.aliexpress.com/item/1005006165611859.html

2-дюймовые полнодиапазонные динамики: https://fr.aliexpress.com/item/1005006957225238.html

Кнопка питания с фиксацией: https://www.amazon.fr/dp/B07QP6WY7R

Разъемы и другие мелочи

Петлевой кабель DisplayPort (P5B — P5A, 10 см): https://fr.aliexpress.com/item/1005011540087561.html

1 угловой разъем источника питания для усилителя: https://fr.aliexpress.com/item/1005007511272892.html

1 разъем USB 90° для усилителя: https://www.amazon.fr/dp/B0GS8V7H15

2 аудиоразъема: https://www.amazon.fr/dp/B0B7G7VNRF

1 штекерный разъем Mini JST, 4 контакта x 1,25 мм, для питания интерфейса eDP: https://fr.aliexpress.com/item/1005005757804816.html

Магнитная лента шириной 15 мм для крепления ЖК-панели: https://www.amazon.fr/dp/B07FFBWLQV

Латунные вставки M3 (диаметр 5 мм), винты вентилятора 5 мм.

Обновления

06.12.26 :

Правый корпус STL: добавлены 2 направляющие для платы + скорректировано сквозное соединение USB.

Разъемы: изменена рекомендация на USB-разъем под углом вниз (90°). В идеале полный кабель был бы даже лучше, чем использование разъема: https://www.amazon.fr/JSADZKJ-flexible-degr%C3%A9s-charge-Carplay/dp/B0G62HHMF1

21.06.26 :

Обновлена спецификация разъема JST до шага 1,25 мм.

Инструкции по монтажу

Склейте две части корпуса вместе

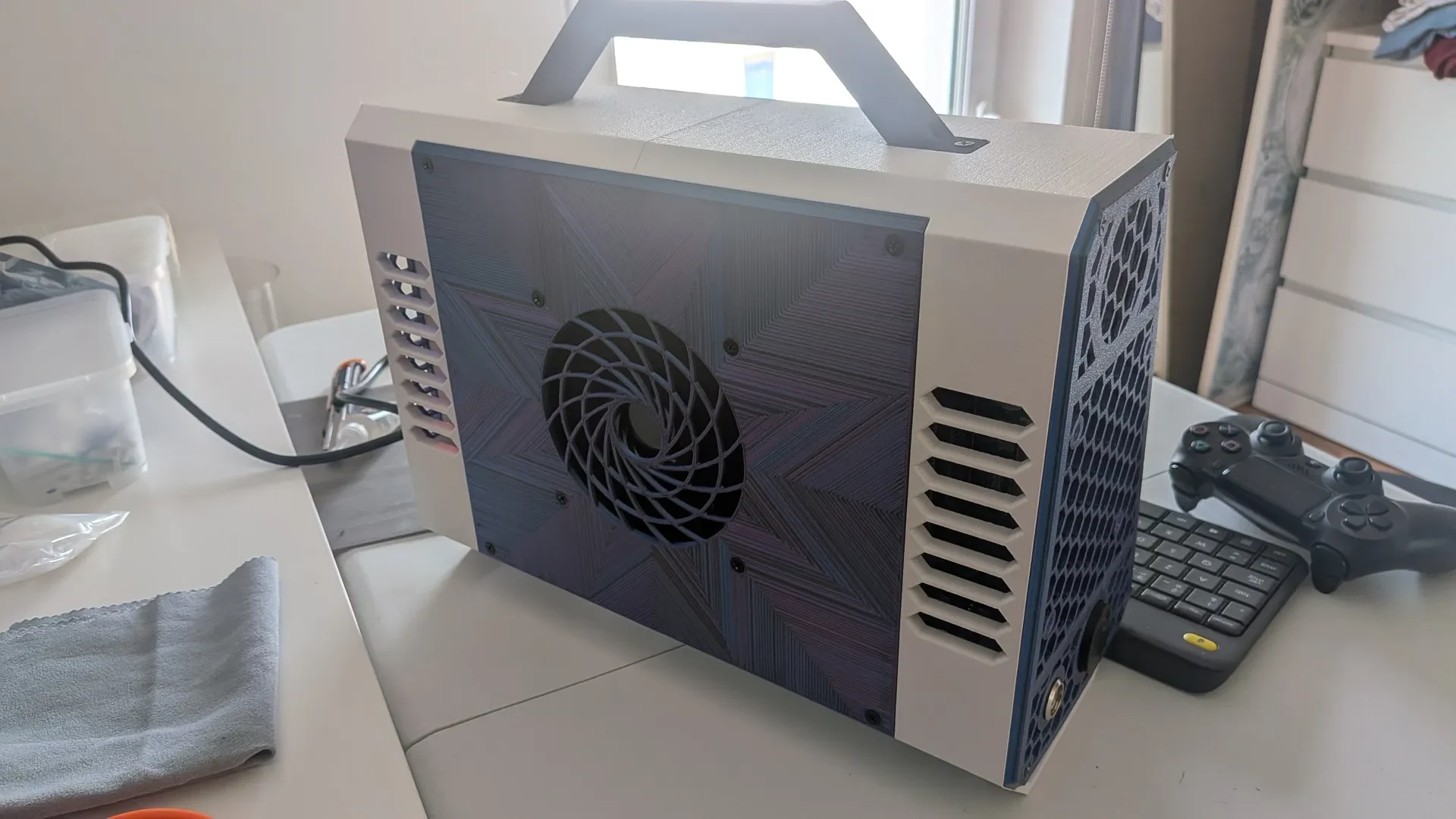

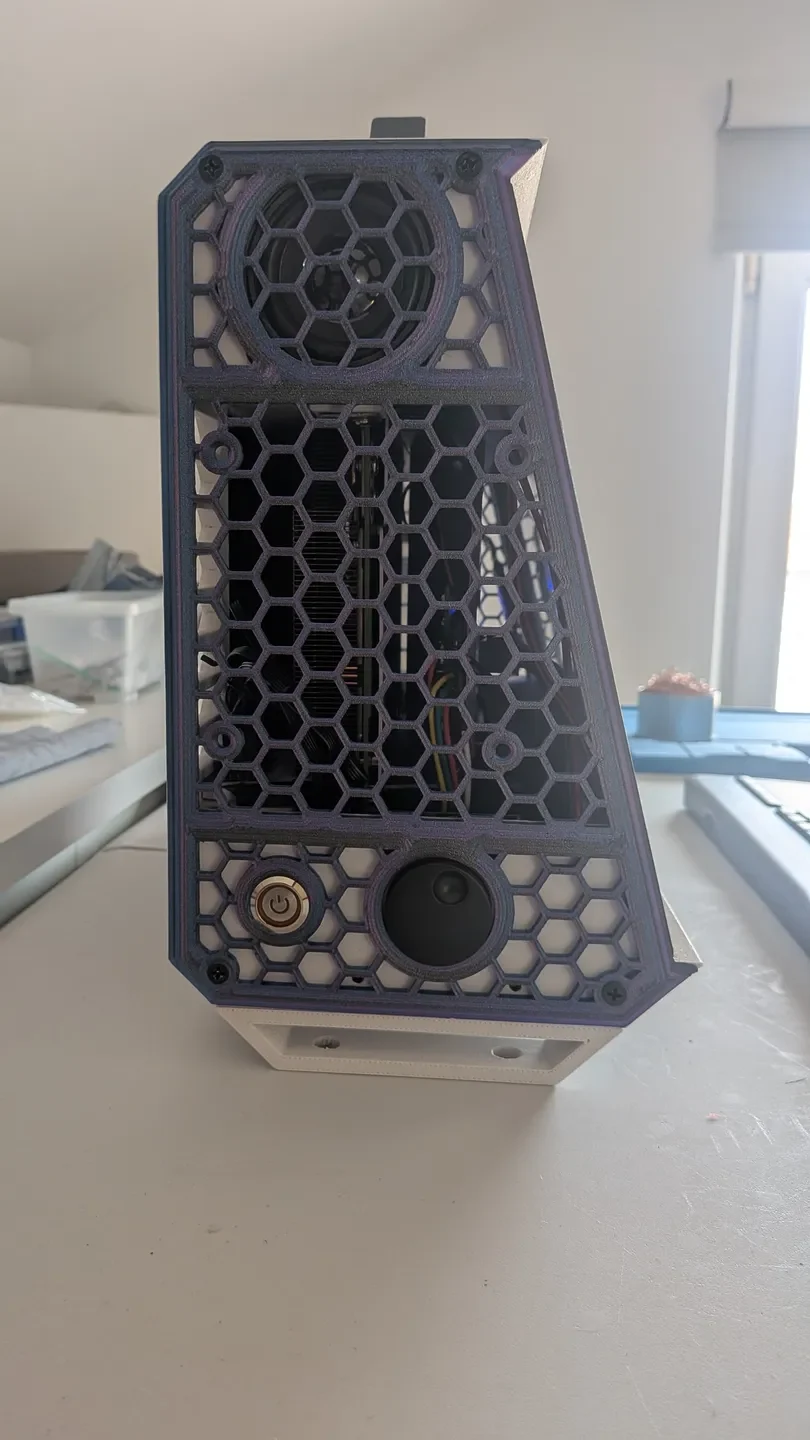

Установите заднюю панель с уже установленным вентилятором.

Установите динамики со вставками и припаяйте провода, проходящие через корпус (чтобы они ждали подключения к клеммам)

Припаяйте клеммы динамиков, затем приклейте их на место.

Установите источник питания

Теперь можно собрать втулку задней пластины:

Соберите два элемента втулки задней панели, используя винты для вентиляторов 2 x 5 мм.

Установить латунные вставк��

Прикрутите элементы к задней втулке (плата ATX, интерфейс eDP, вентилятор)

Подключите карту eDP к плате ATX (12 В + земля) с помощью 4-контактного разъема JST.

Подключите кнопку питания к соединительной плате ATX.

Подключите кабель питания усилителя (12 В + земля).

Подключите кабель eDP к его интерфейсу (5 В + GND).

На этом этапе я рекомендую проверить, правильно ли работает интерфейс eDP. Есть переключатель в положение «автовключение» (он на китайском), и синий светодиод, который должен загореться, как только карта запустится. Если на экране ничего не отображается или он искажен, не паникуйте. Кажется, кабели eDP имеют определенную ориентацию! Поменяйте местами один разъем, затем другой. Как только дисплей зараб��тает, можно приступать к остальному :-)

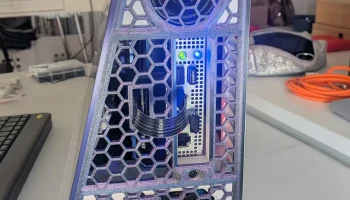

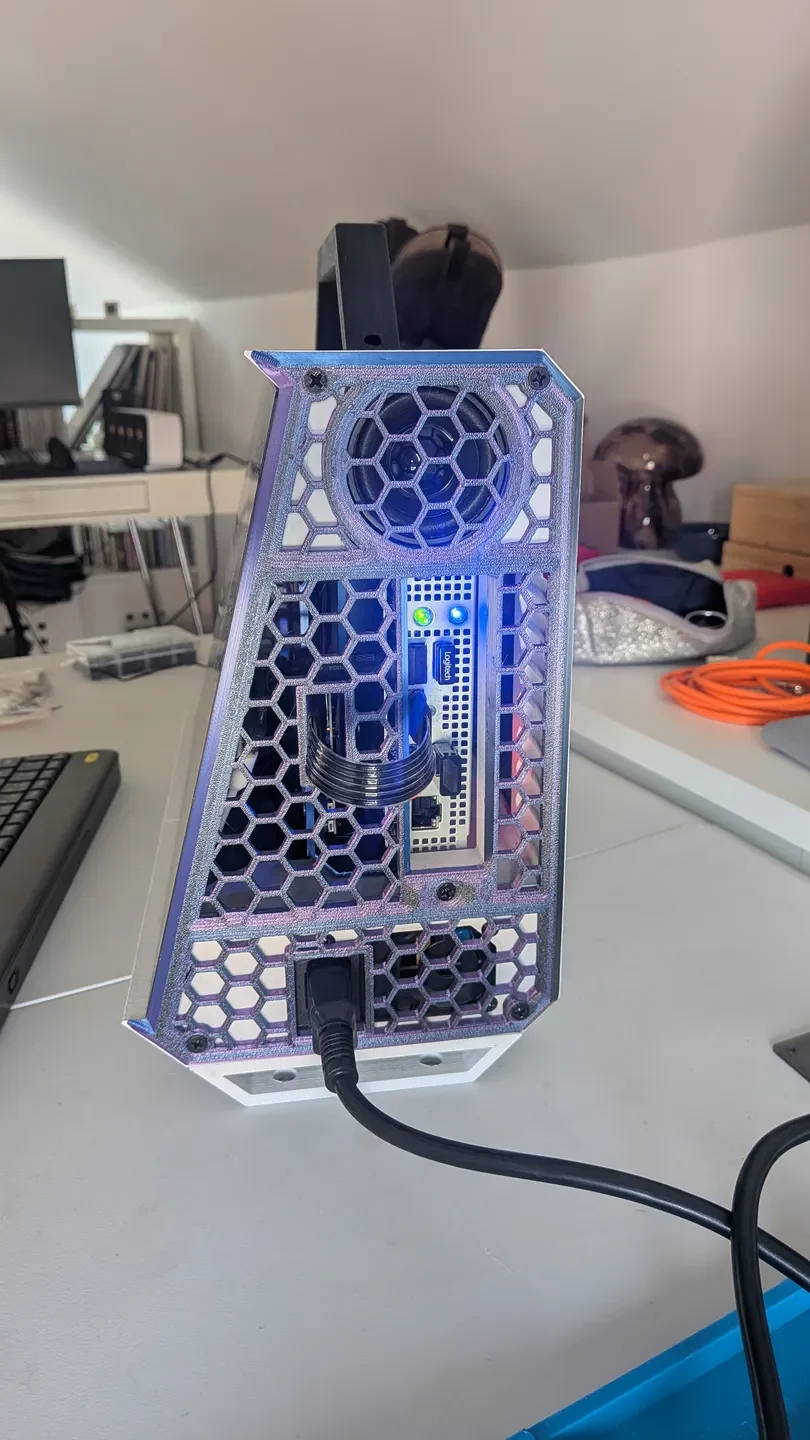

Установите втулку задней панели на плату BC250.

Поместите плату и ее втулку в корпус. Если места для маневра недостаточно => отвинтите кронштейн со стороны порта PCIe, свободно закрепите его на корпусе, затем установите плату и прикрутите кронштейн обратно.

Установите усилитель, предварительно подключив кабели питания и USB (поскольку после установки к нему трудно получить доступ), и п��оложите кабели динамиков.

Подключите кабели динамиков к их разъемам (обратите внимание на фазу и соответствие левого/правого каналов).

Установите экран

ТЕСТ :-)

Завершите установку магнитными полосками на экране и корпусе.

Бонус: перед установкой внутри корпуса динамиков установите немного волокнистого материала, например Polyfill.
