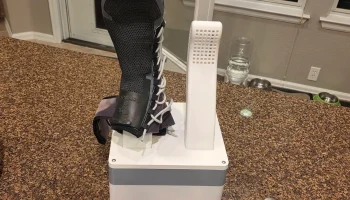

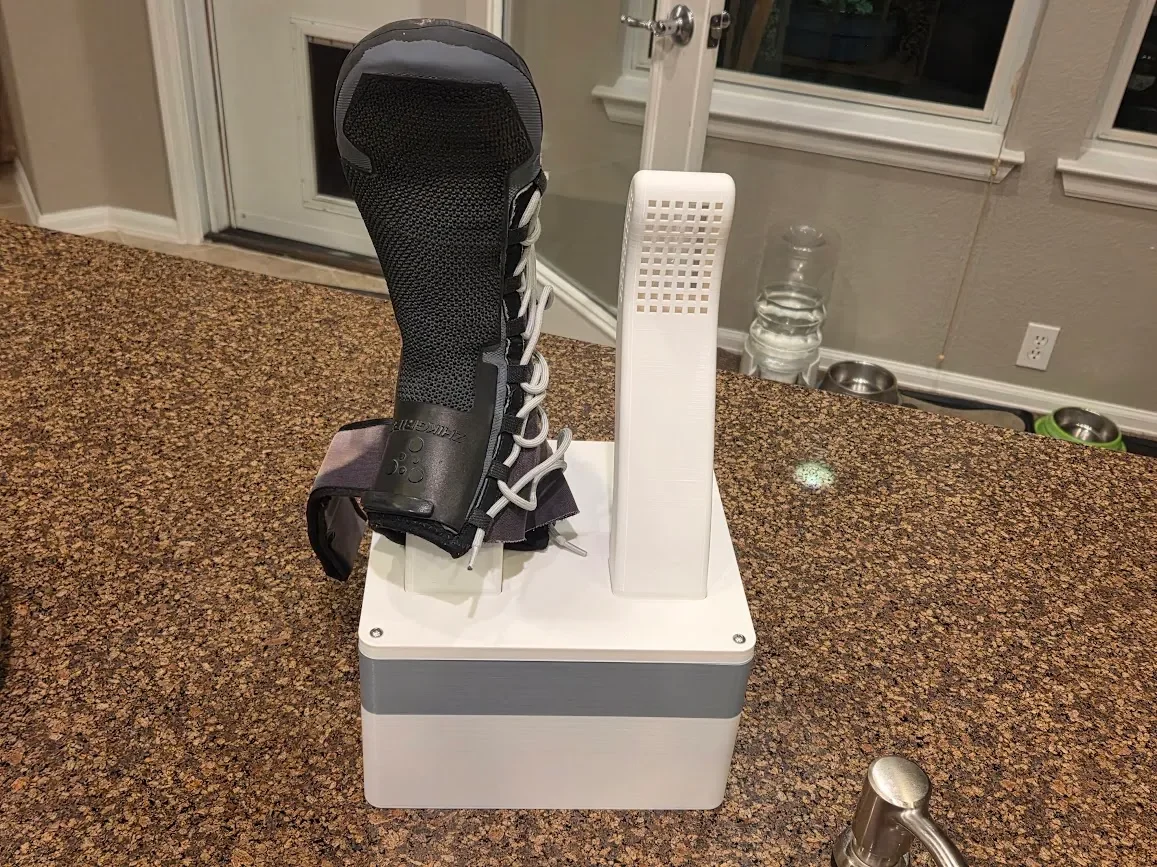

Shoe dryer
При поиске сушилки для обуви оригинальная модель выглядела как одна из лучших на рынке, но, к сожалению, у нее не было спецификации, да и фотографии не дают понять, какие детали использовались.

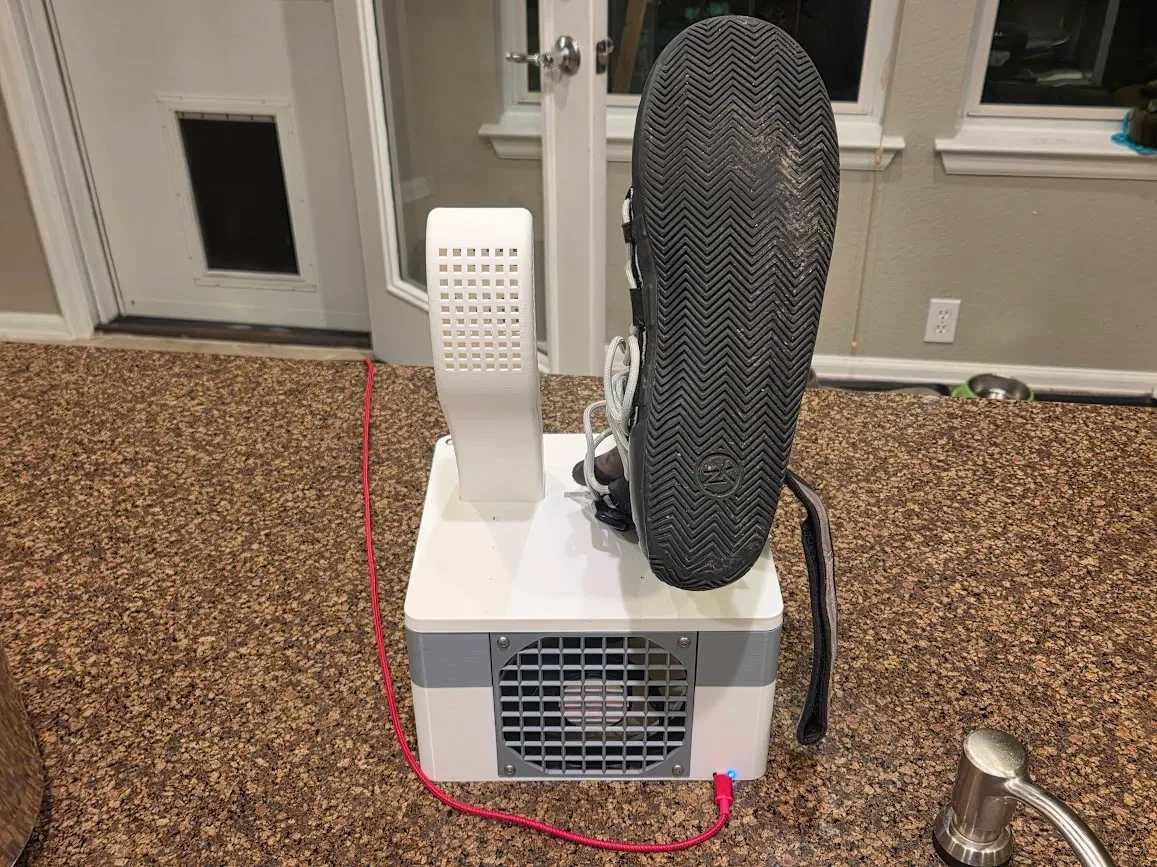

У меня в ящике с запчастями лежал 120-мм вентилятор на 12 В от старого ПК, поэтому я решил переделать нижнюю часть корпуса, чтобы он подходил под него. Это сработало, но вставки для обуви очень свободно прилегали к крышке, из-за чего они оставались в обуви, когда ее снимали. Крышку также нельзя использовать с отверстиями для винтов рядом с вентилятором, поскольку они будут мешать работе 120-мм вентилятора.
Это оказалась почти полная замена.

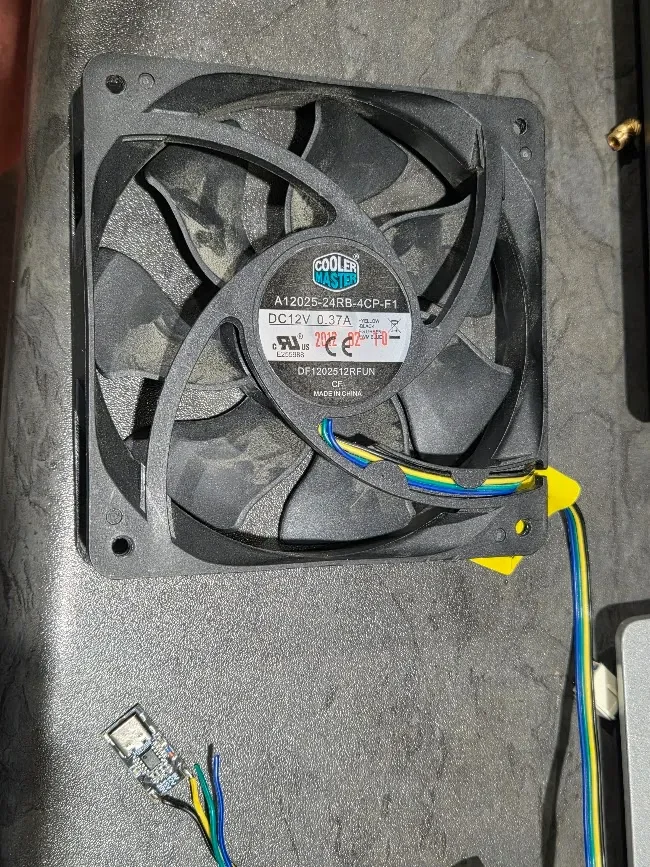

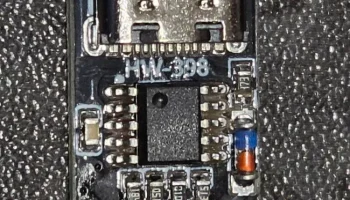

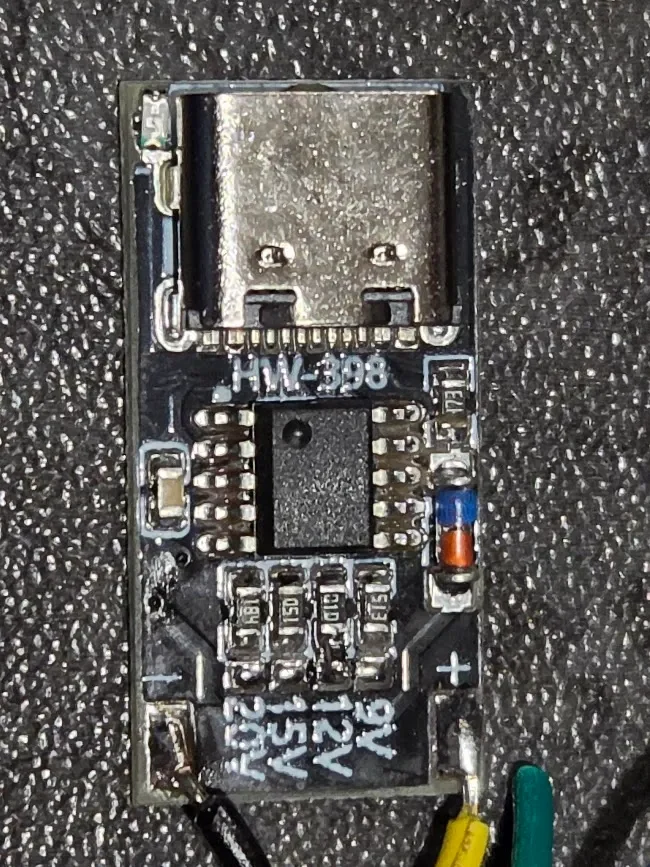

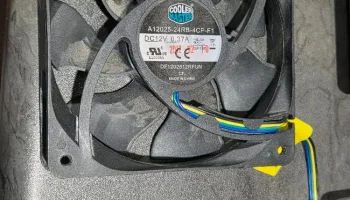

Я использовал USB-C PD Decoy, который имеет порт USB и выбирает напряжение 12 В от зарядного устройства, совместимого с PD. Вентилятор взят из старого корпуса ПК. Я просто отрезал вилку и припаял провода питания к плате-приманке. Я подключил затвор, чтобы выбрать работу с напряжением 12 В. Если бы мне пришлось сделать это снова, я бы выбрал приманку, не требующую пайки для выбора напряжения — оно довольно маленькое и немного раздражает, я бы выбрал что-нибудь с переключателями. Приманка будет выбирать правильное напряжение только от зарядных устройств с такой возможностью (стандарт PD), в противном случае она будет работать от напряжения 5 В, что обеспечивает гораздо меньший поток воздуха, но работает очень тихо, поэтому ее можно использовать. Вы также можете выбрать 9 В в качестве промежуточного варианта.
Я использовал горячий клей, чтобы закрепить плату USB на месте.

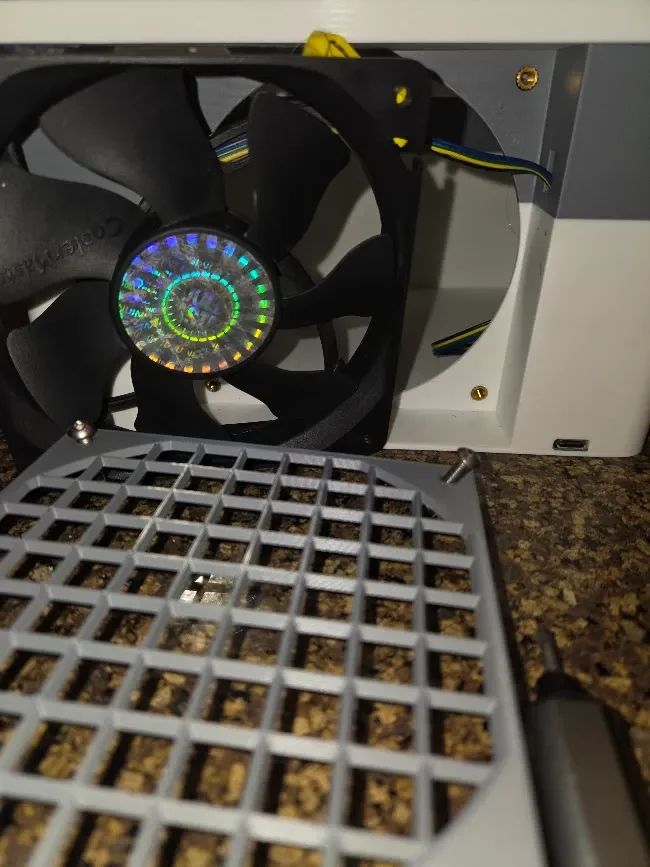

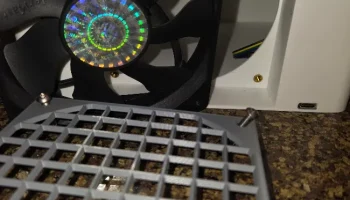

Существует 2 модели нижней части корпуса: одна для саморезов (отверстия 3 мм) и одна для вставок с резьбой 4 мм (отверстия 5 мм). Вентилятор крепится винтами 4 x 30 мм, а крышка крепится винтами с полукруглой головкой 4 x 12 мм. Винты диаметром 30 мм представляют собой минимальную длину: в них нужно зацепить всего несколько витков, но на них нет нагрузки.
Части:
Вентилятор 120 мм, 12 В
USB-C PD Decoy, настроен на 12 В.
4 х 4 мм х 30 мм винты с полукруглой головкой
4 х 4 мм х 12 мм винты с полукруглой головкой
Резьбовые вставки 8 x 4 мм.
Клей для фиксации платы USB на месте
Паяльник:
Требуется пайка
Установка резьбовых вставок
Печать:
Я распечатал всё PLA со стандартными профилями от PrusaSlicer; никаких специальных регулировок не требуется. Я обновил модель, поэтому опоры не нужны. Детали ног были напечатаны в вертикальном положении без какой-либо поддержки. Крышка печатается в перевернутом виде, обеспечивая гладкую поверхность; нижняя часть тела печатается «как есть».
Подойдет сопло 0,4 мм с высотой слоя 0,15-0,2 или сопло 0,6 мм с высотой слоя 0,25-0,32; здесь нет мелких деталей, и, учитывая размер отпечатка, я бы выбрал 0,6 мм, если таковой имеется. Я распечатал это на своем XL, но изначально оно предназначалось для Ender 3 и легко распечатывалось бы и на i3 и выше.
Примечание о лицензировании: исходная модель определяет условия лицензии, что ограничивает мои возможности, но, пожалуйста, продолжайте предлагать предложения и/или улучшения.
Правки (30 июня 2026 г.)

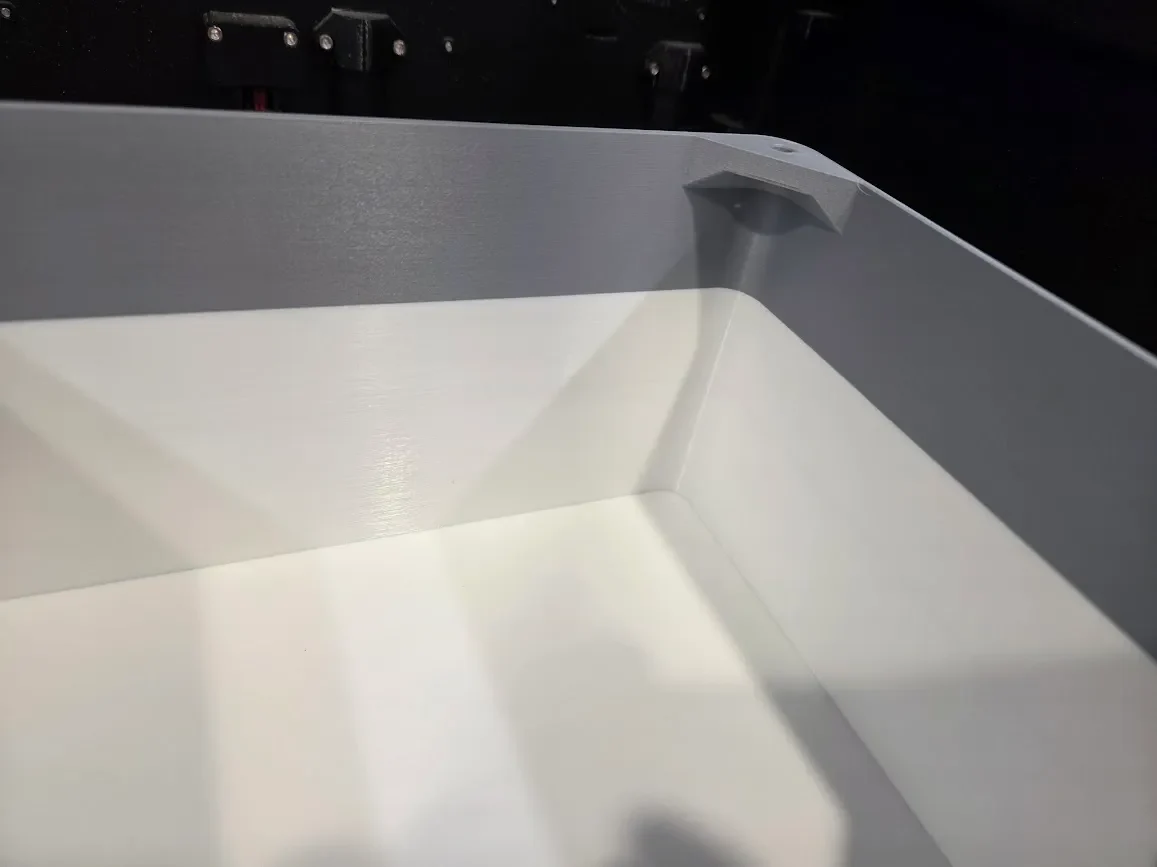

Изменена модель, чтобы исключить необходимость в опорах. Арка в верхней ч��сти полости вентилятора могла бы выиграть от небольшой опоры, но я напечатал ее без нее, и она напечатана нормально. Это сэкономило мне время на печать.
Файлы повторно экспортированы, чтобы они отображались в слайсере в правильной ориентации для печати, поэтому дополнительные повороты не требуются.
