Ethernet | Зажим RJ45 для фиксации/ремонта сломанной вкла...

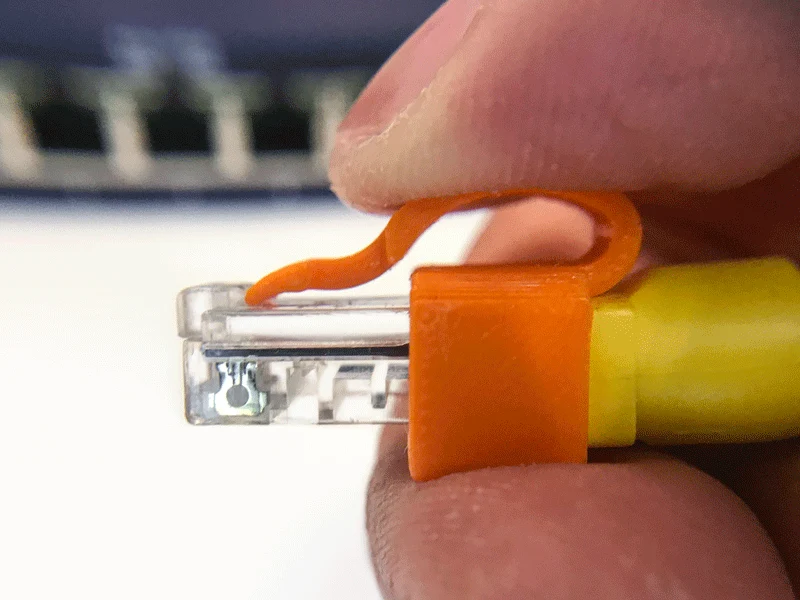

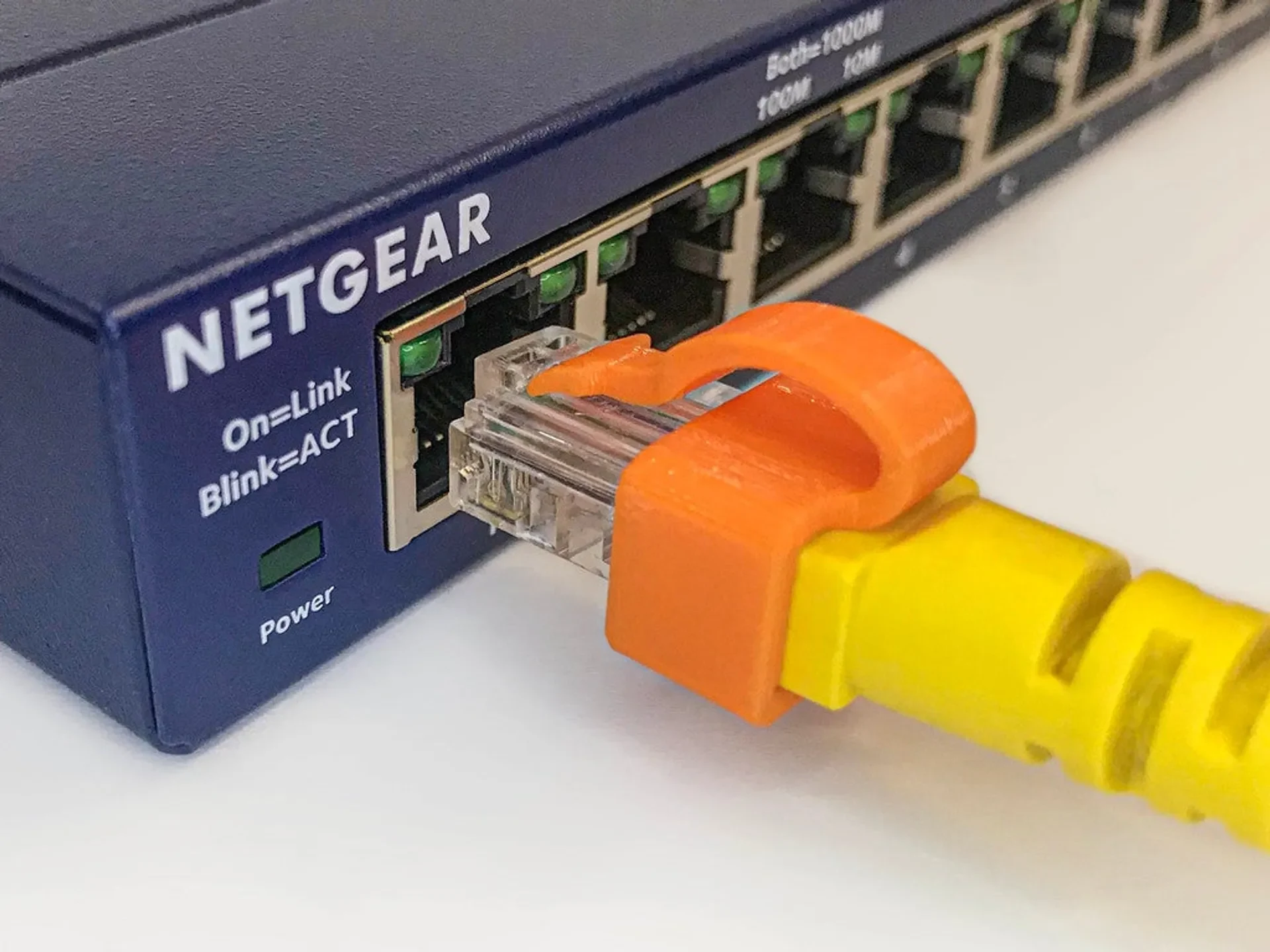

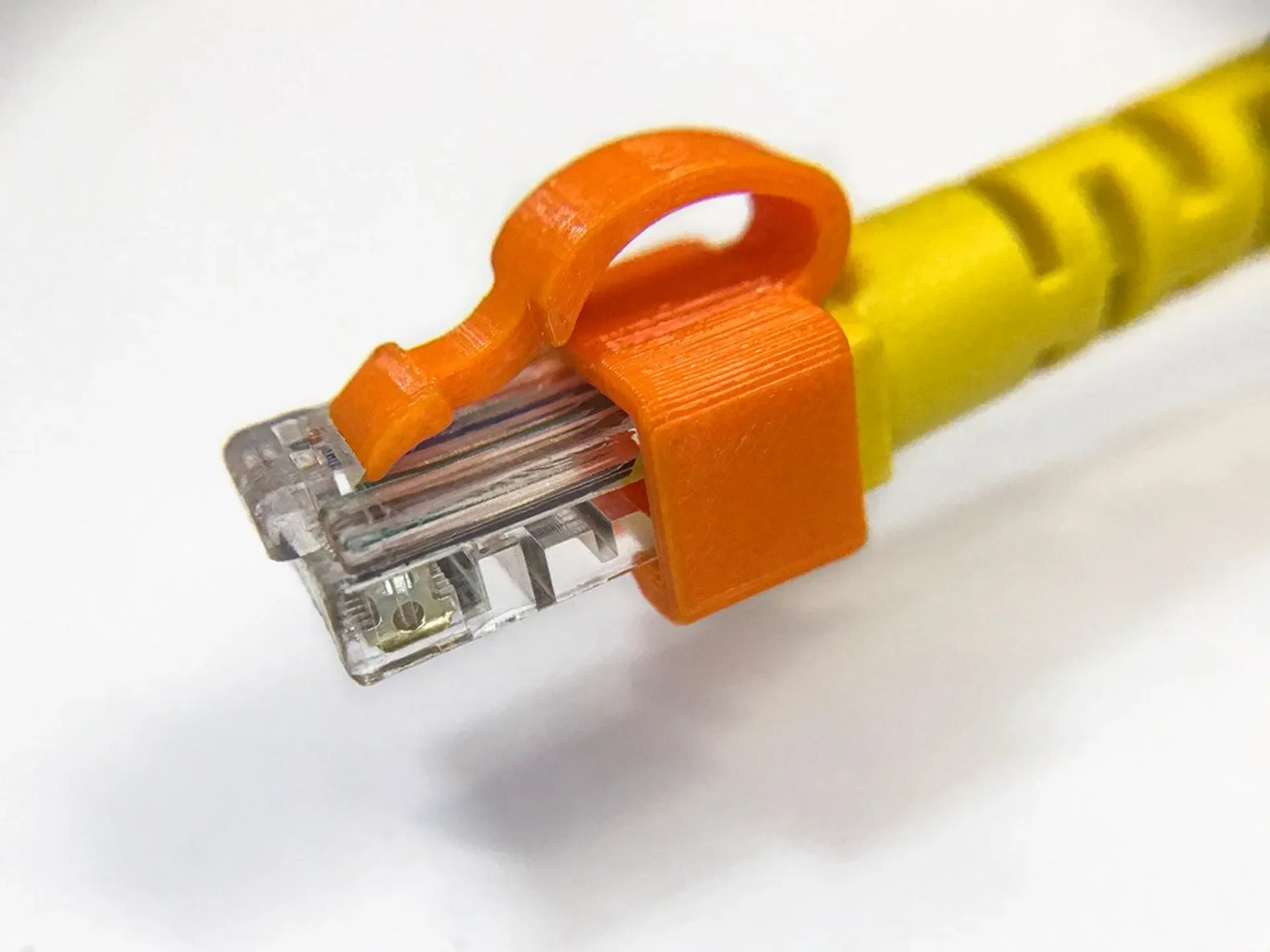

Этот зажим был разработан для фиксации/ремонта/закрепления сломанного или незакрепленного язычка разъема Ethernet RJ45 и предотвращения обжатия. Разработан для предотвращения перемещения, покачивания и падения с разъема и прост в установке.

ОБНОВЛЕНИЕ 27.01.2021
Добавлены следующие 3 файла, корпус которых немного шире (0,25 мм), чем версия 4.7.
1. «4.8.nf.supported» (расширение) поставляется «с поддержкой» для тех, с кем не очень знаком. Но я все равно предпочитаю поддержку S3D.
2. «4.8.nf» (расширение) с «без скругления», для удобства печати с подставками.
3. «4,8» (удлинитель) с галтелем, для «ровных краев». На FDM-принтерах это не так заметно.

ОБНОВЛЕНИЕ 01.01.2021
Добавлена еще одна версия с «без скругления» (расширение ".nf"), на самом деле она имеет острые края, чтобы облегчить печать с подставками.

Печать
Рекомендуемая ориентация печати — та, в которой хранятся файлы. Почему?
Печать язычка от основания до кончика по оси XY делает его более прочным и гибким, поскольку он печатается одной непрерывной строкой.
Если вы измените ориентацию кончиком сверху, то основание вкладки начнется снизу и будет нарастать, в то время как ось Z будет приклеивать остальную часть до кончика. При такой ориентации у язычка будет больше возможностей для торможения, поскольку слои Z не соединяются так же, как предложенный мной метод.
*If you have another solution let me know.

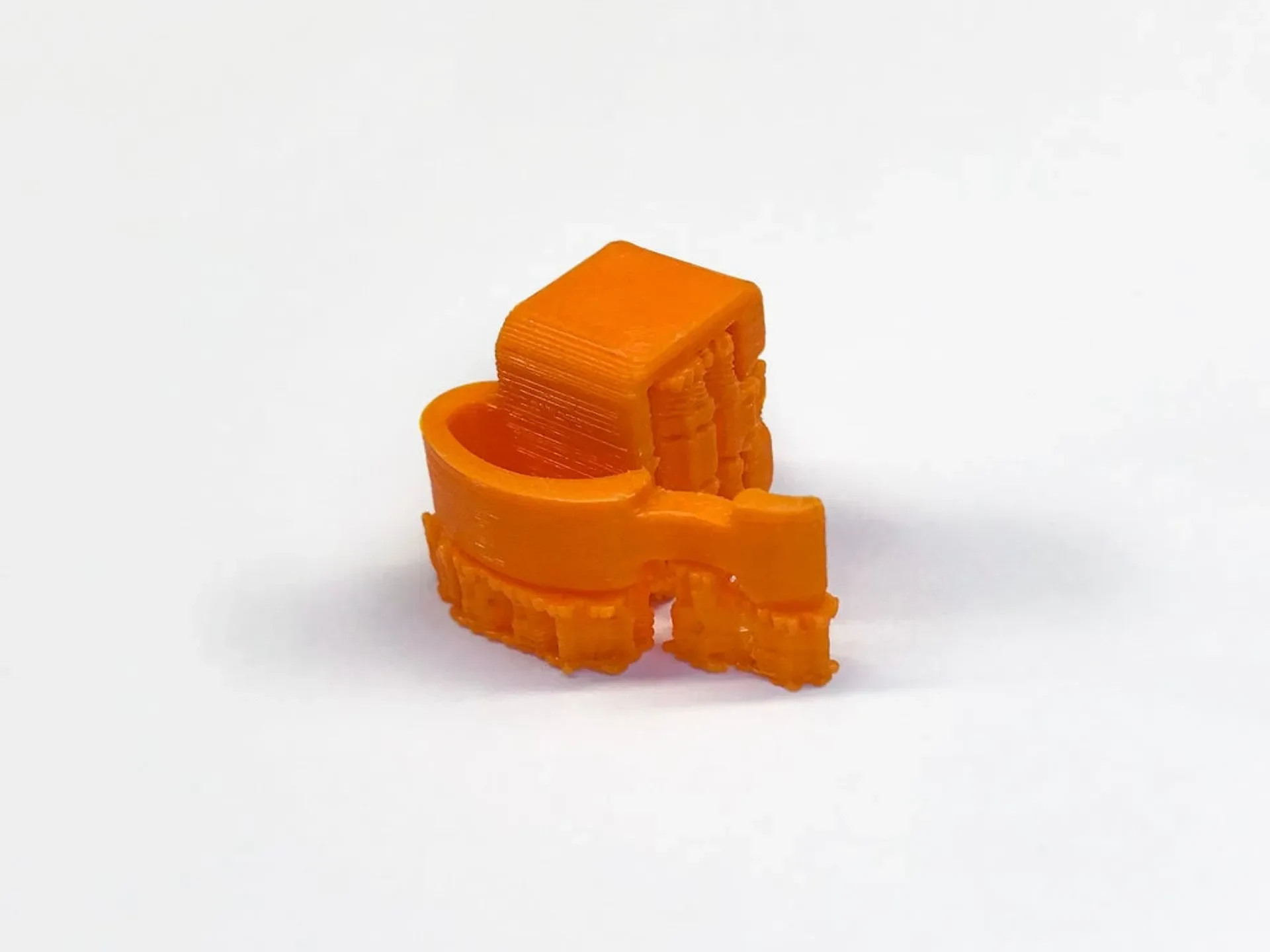

Поддерживает
Необходима поддержка, и вам нужен опыт работы с хорошими настройками слайсера. Также необходимо соблюдать осторожность при удалении их с реального отпечатка.
Или вы можете распечатать файл с расширением «4.8.nf.supported», который поставляется с опорами. Но я все равно предпочитаю поддержку S3D.

Примечание по установке:
1. Перед установкой «печатной клипсы» проверьте остатки сломанной вкладки. Если он слишком длинный, кончик «напечатанного клипа» может не защелкнуться под остатком. Так что, предлагаю оставить длину сломанной в��ладки примерно «0,5-1,0мм». Если сломанный остаток слишком мал или обрезан, то напечатанный вариант может не щелкнуть, и, надеюсь, это сработает хорошо, этот сценарий не проверялся.

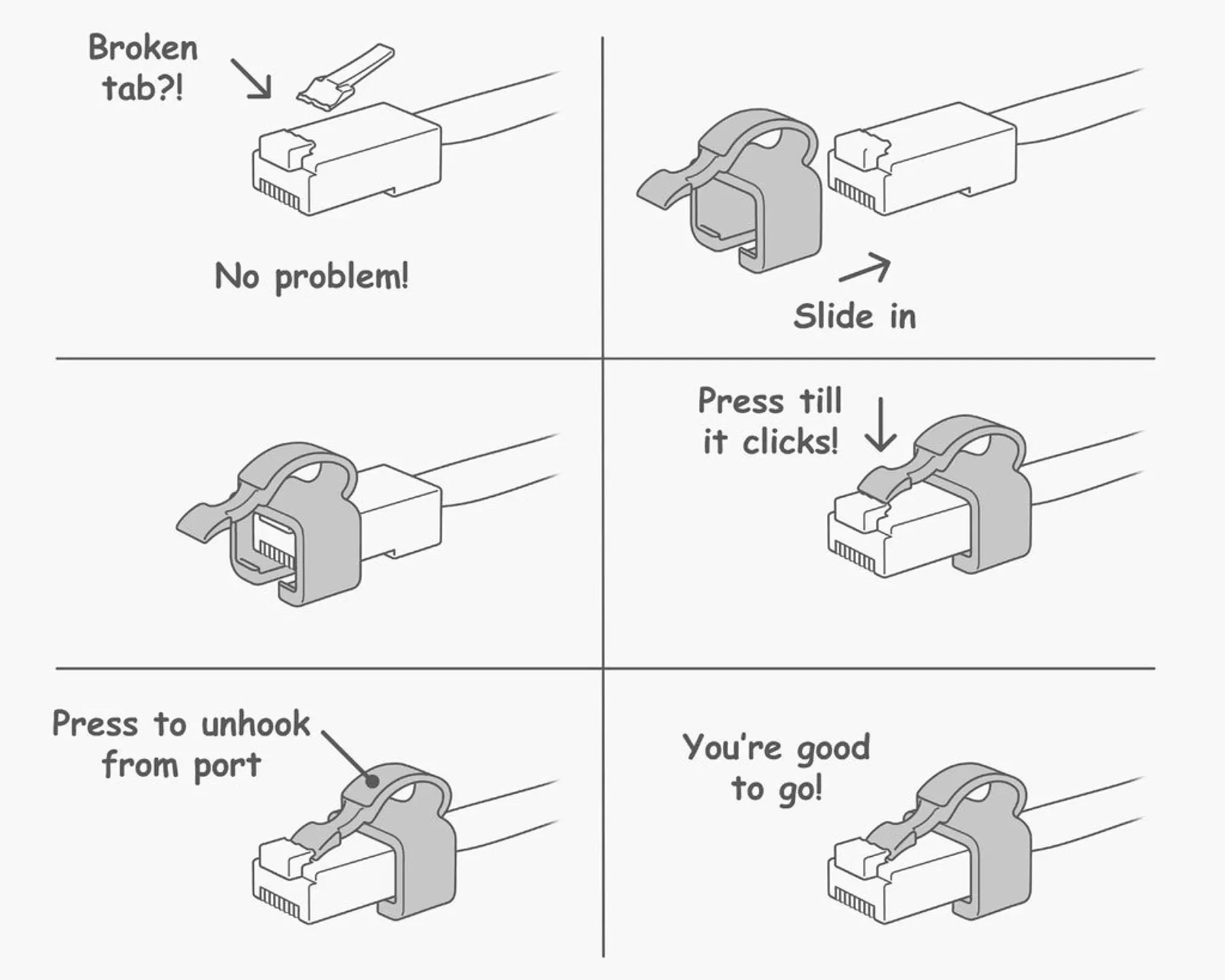

2. Следуйте эскизам, чтобы установить «печатный зажим», также вставляя его, если вам покажется, что это немного сложно, немного покачивания может помочь.

*Вы можете называть ее «Сеть Скорпиона» или «Хвост Сети Дьявола»!

Разработано в Inventor

Если вам нравится и вы хотите поддержать мою работу, вы можете сделать пожертвование по ссылке ниже:
Спасибо!

https://www.paypal.com/paypalme/gusstheodoridis

Распечатать инструкции

Поддерживает: Да
Разрешение: 0,20-0,35
Заполнение: ~20%
