Карта катапульты
Карта катапульты

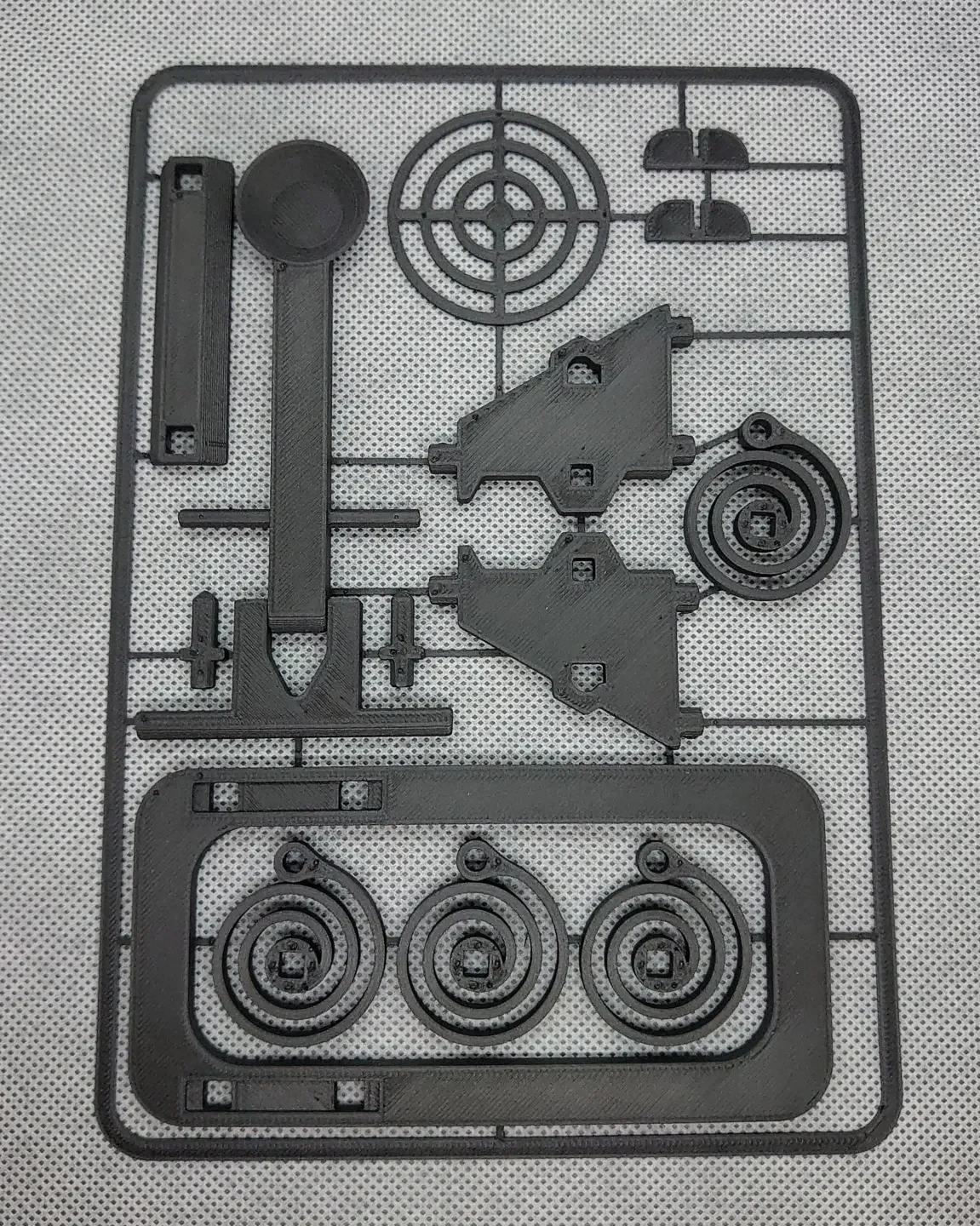

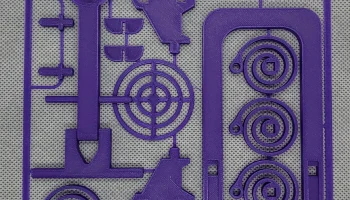

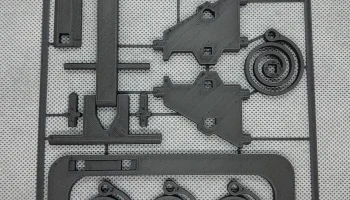

Катапульта, полностью напечатанная на 3D-принтере, распечатывается внутри карты и помещается в конверт C5, довольно мощная, доставляет массу удовольствия!
Почему

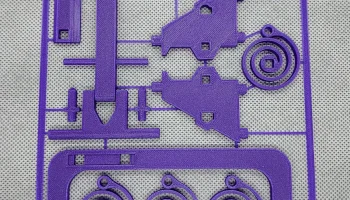

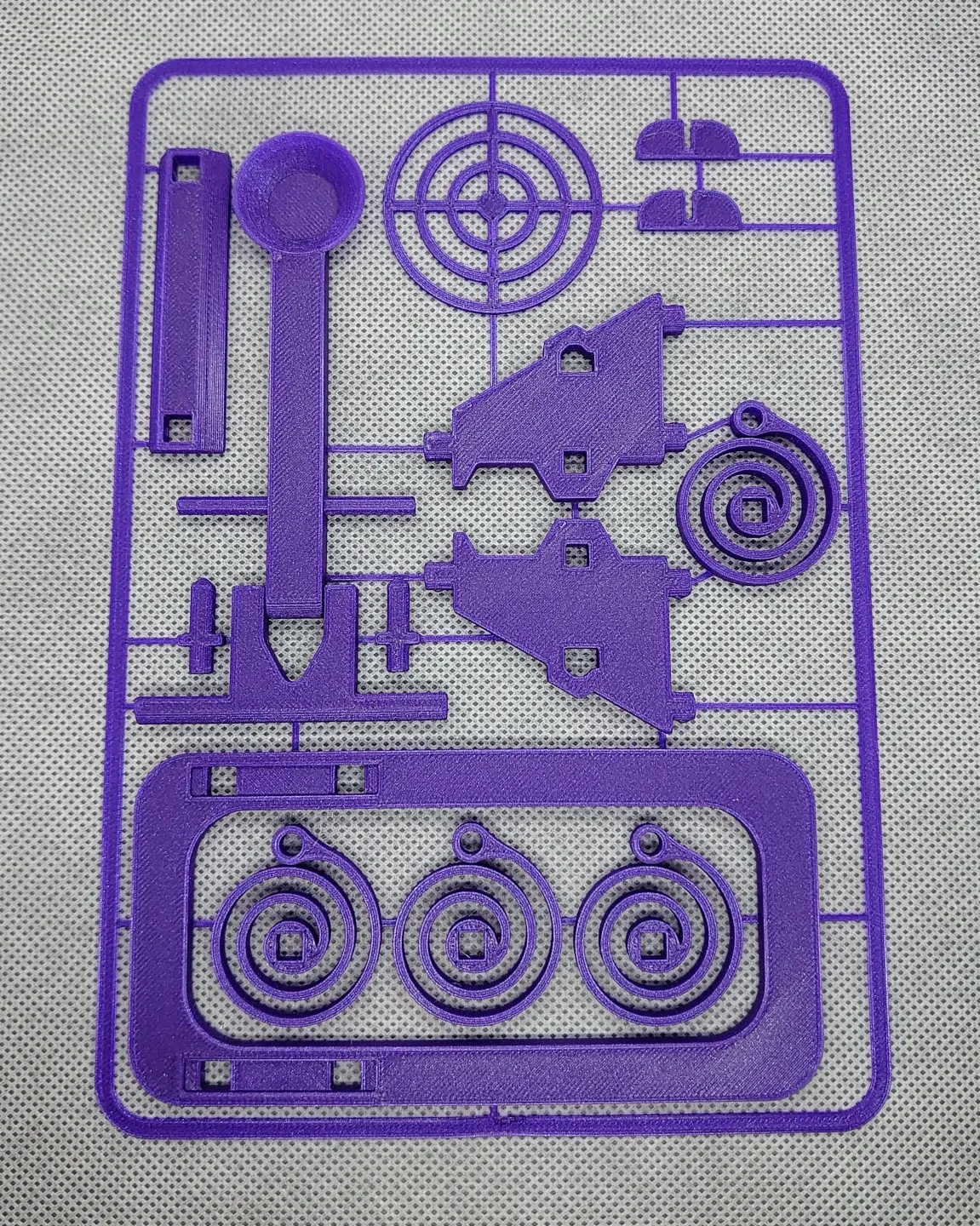

Разработан для плоской печати, включая все детали, необходимые для сборки.
Это забавная маленькая игрушка, которая отлично подходит для запуска оберток от конфет или чего-то еще, что вам хочется. Я разрабо��ал его так, чтобы его можно было полностью распечатать в 3D, и он был довольно мощным. Я также хотел, чтобы оно помещалось в стандартный почтовый ящик, чтобы я мог отправить его друзьям по почте в качестве сюрприза.
Чтобы гарантировать, что стороны будут достаточно прочными, чтобы оставаться на связи с основанием и верхней опорой во время использования, потребовалось несколько прототипов. Я остановился на методе надавливания и расположения выступов, чтобы сбалансировать прочность соединения и возможность печати. Сначала требуется немного силы (или несколько легких постукиваний молотком), чтобы сдвинуть их вместе, но когда они расположены, соединения получаются красивыми и прочными.

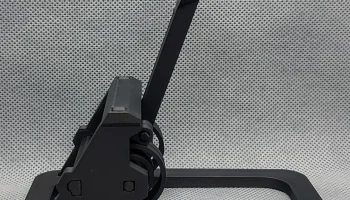

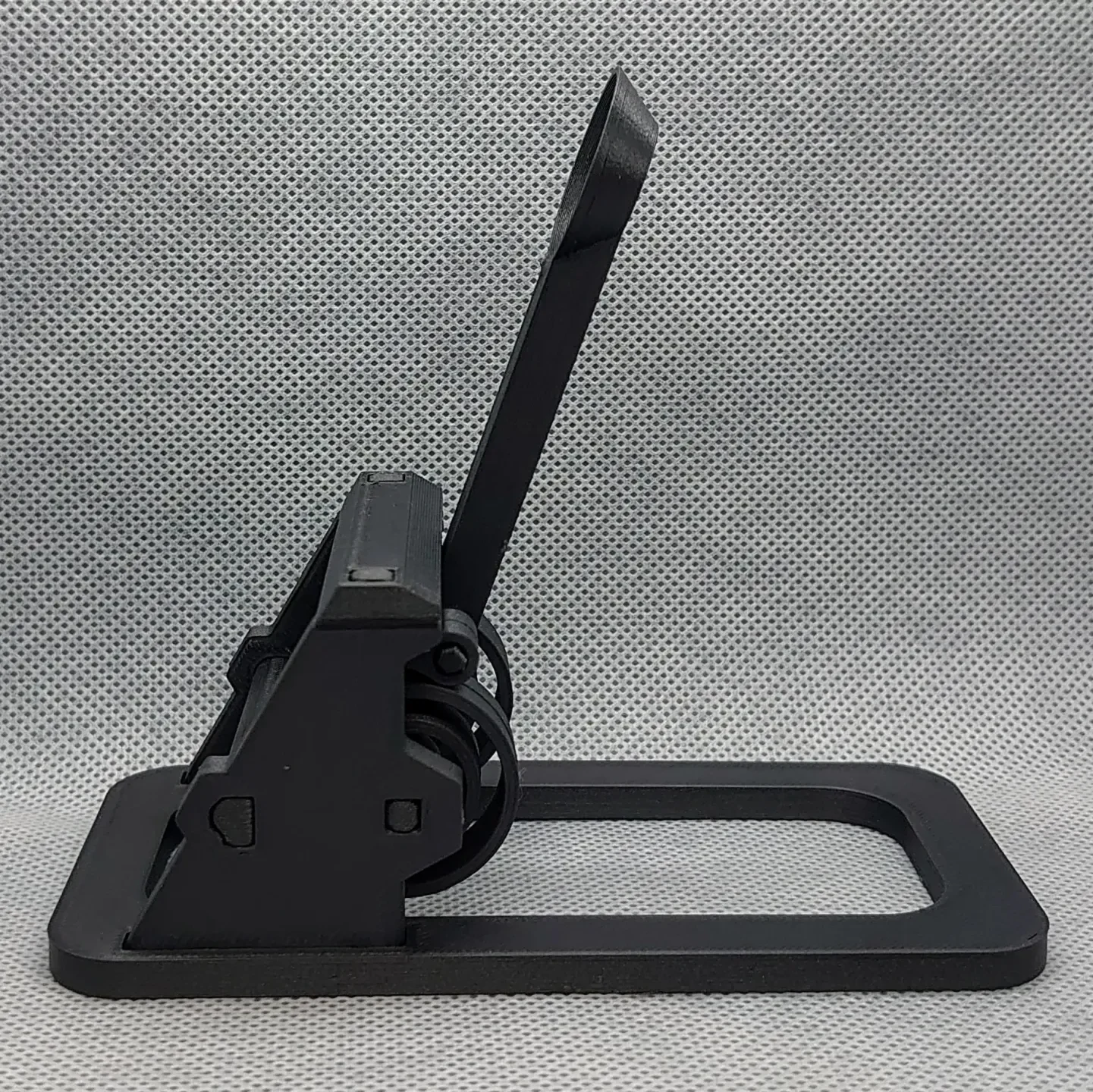

Примечание. Эта модель отлично работает как с PLA, так и с PETG. Однако я только что распечатал один из них в Prusament PC-CF. У него слишком большая мощность, задние штифты по бокам начали расшатываться после нескольких выстрелов, но немного суперклея решило эту проб��ему!
Печать и сборка
Для этого я включил файл печати в свои настройки печати, а также файл проекта PrusaSlicer, чтобы вы могли распечатать его так, как захотите.

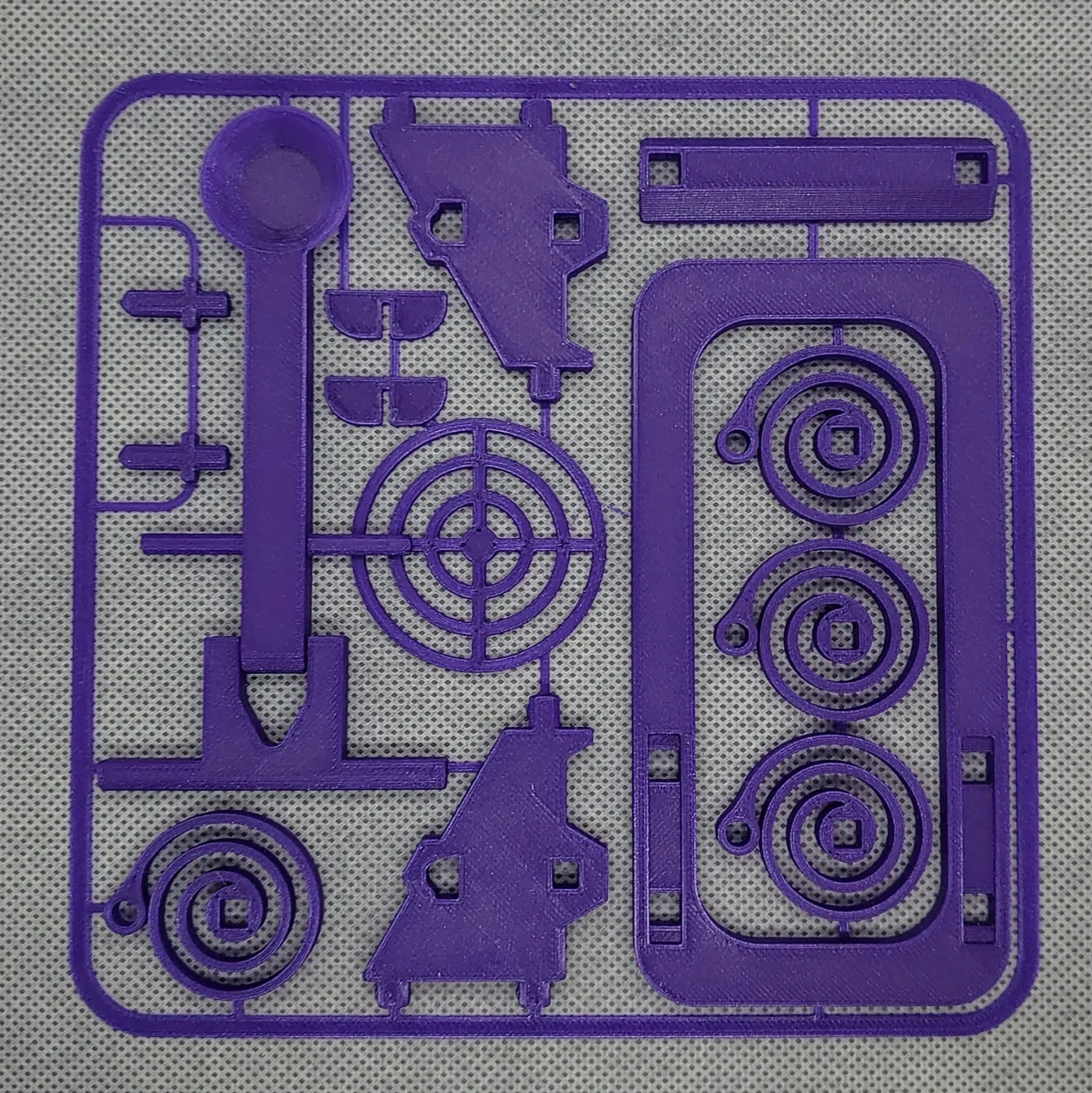

Для принтеров меньшего размера я переставил карту, размер этой карты 157*157 мм, размер катапульты такой же, как у оригинала!
Если вы хотите распечатать детали по отдельности или в комплекте без рамки карты и разъемов, я добавил проект PrusaSlicer под названием «CatapultCard_Square165_PartsOnly_PrusaSlicer.3mf» в раздел файлов. (Примечание. Если вы вообще беспокоитесь о том, что мелкие детали могут оторваться от станины во время печати, я советую печатать детали по отдельности, рамка для карточек помогает решить эту проблему.)
Руководство по сборке

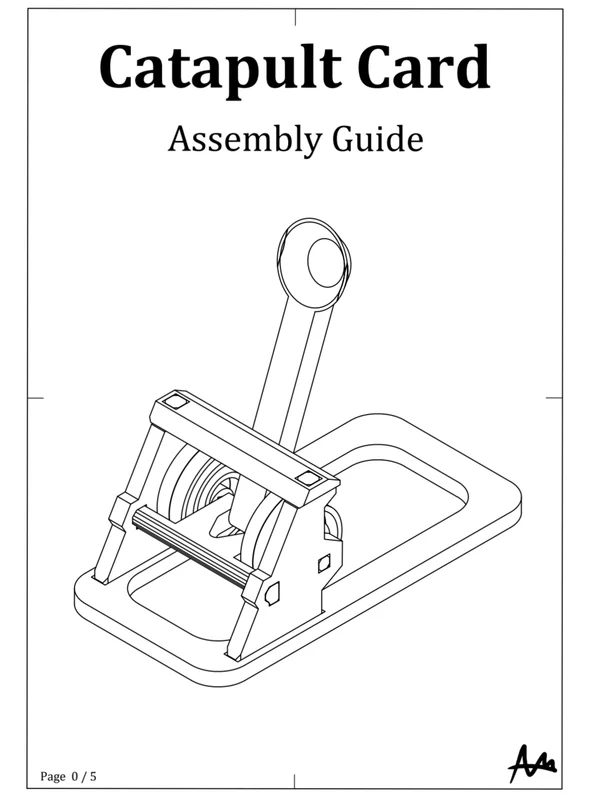

Если вам нужна версия инструкций для печати, загляните в раздел файлов: CatapultCardAssemblyGuide.pdf — это то, что вам нужно!
Удалите детали с карты. используйте кусачки, маленькие ножницы или разделочную доску и острый нож.
Собираем боковины. Короткий конец штифтов входит в квадратное отверстие по бокам, затем на штифты надеваются пружины. Сопоставьте направление пружин с указанным на рисунке.
Соберите руку, опору для рук и боковины. Совместите опору рычага с соответствующим отверстием, а штифты на рычаге — с отверстиями для пружин и сдвиньте их вместе. Сделайте то же самое с противоположной стороной.
Примечание. На рисунке штифты показаны снаружи отверстий пружин, но после этого шага штифты на рычаге катапульты должны оказаться внутри отверстий на конце каждой пружины.
Собираем основание и боковины/кронштейн — сборка.
Совместите боковые стороны с основанием. Основание снизу плоское, сверху вокруг отверстий имеется небольшое углубление.
Положите на плоский стол и постучите молотком, как указано стрелкой на рисунке 1 (ниже), с обеих сторон, пока задние ножки не окажутся примерно на полпути.
Переверните катапульту и расположите ее на краю стола, как показано на рисунке 2 (ниже), и постучите по основанию, как отмечено стрелкой. Вы должны расположить передние штифты полностью так, чтобы концы штифтов находились почти на одном уровне с основанием внизу.
Затем перевернитесь и полностью постучите по задним ножкам, теперь боковые стороны должны полностью находиться в основании.

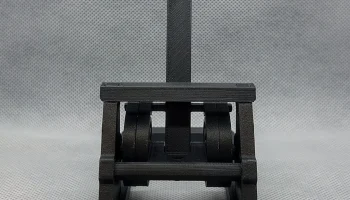

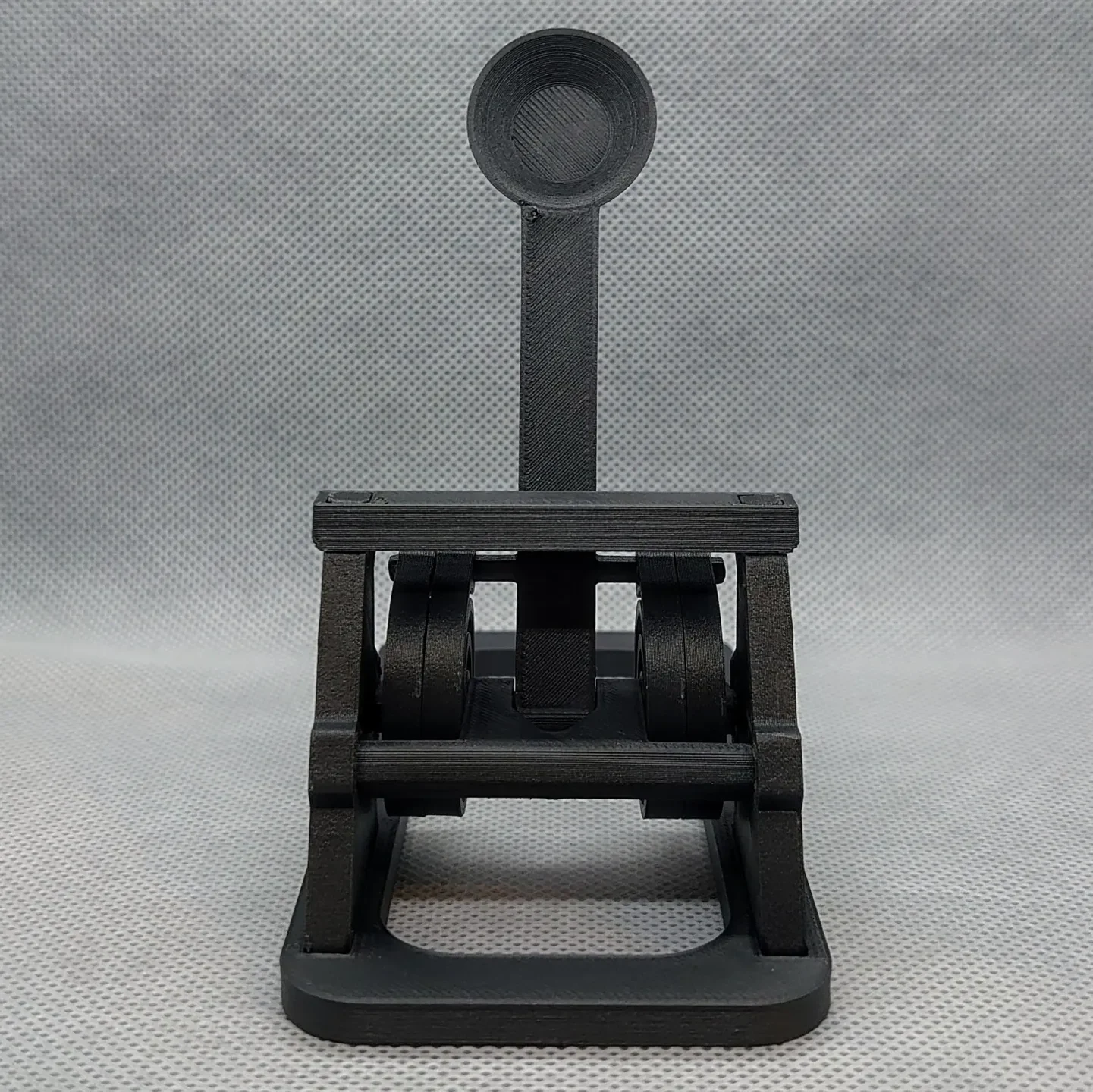

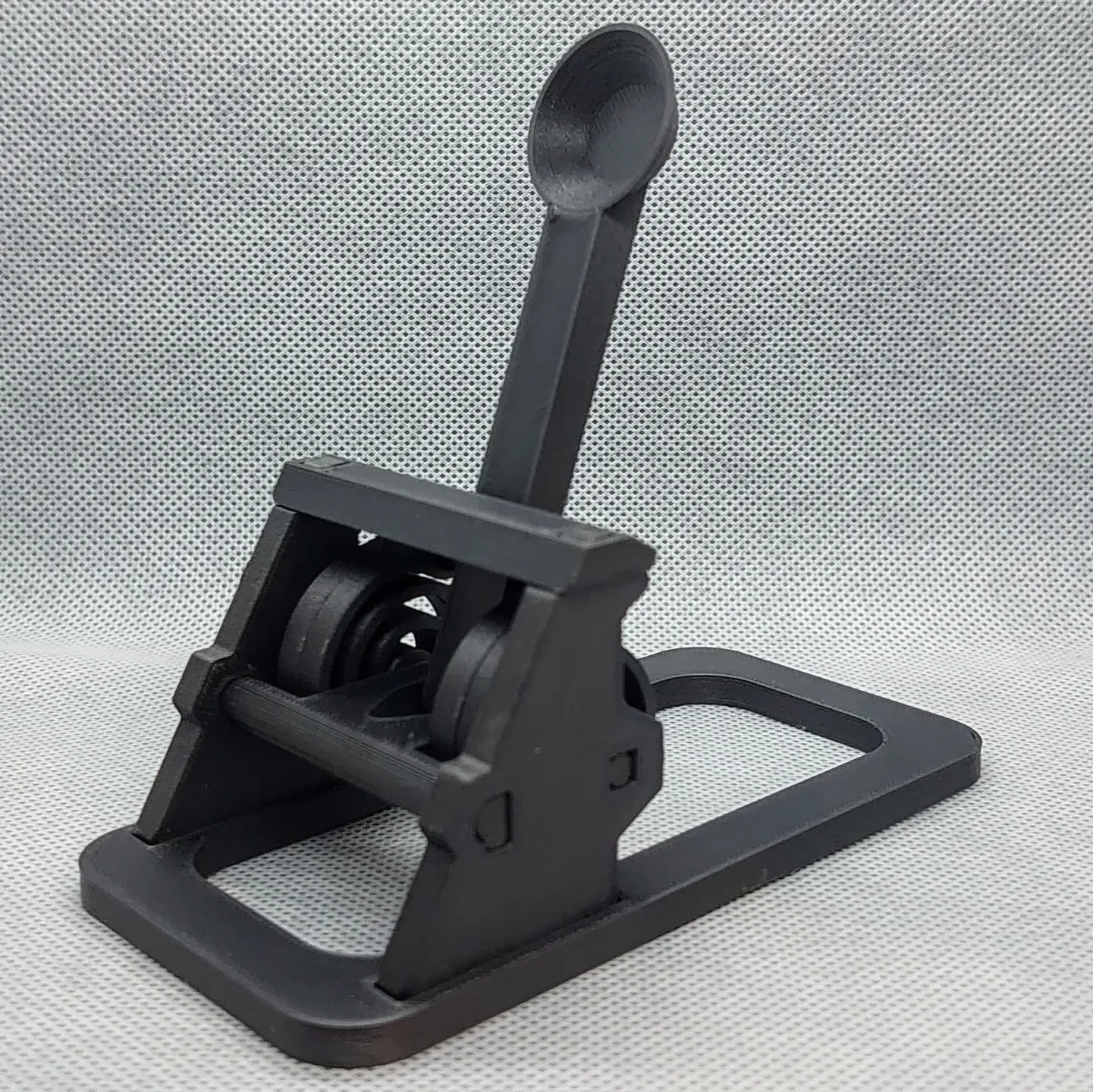

Для завершения добавьте верхнюю опору к основной сборке.
Выровняйте верхнюю опору, как показано на рисунке 3 (ниже).
Постучите по верхней опоре вниз, чтобы полностью найти верхние штифты.
Рисунок 1
Рисунок 2
Рисунок 3
Разные мысли
Я не советую давать это маленьким детям, много мелких деталей, способность стрелять снарядами… так что детям постарше/взрослым.

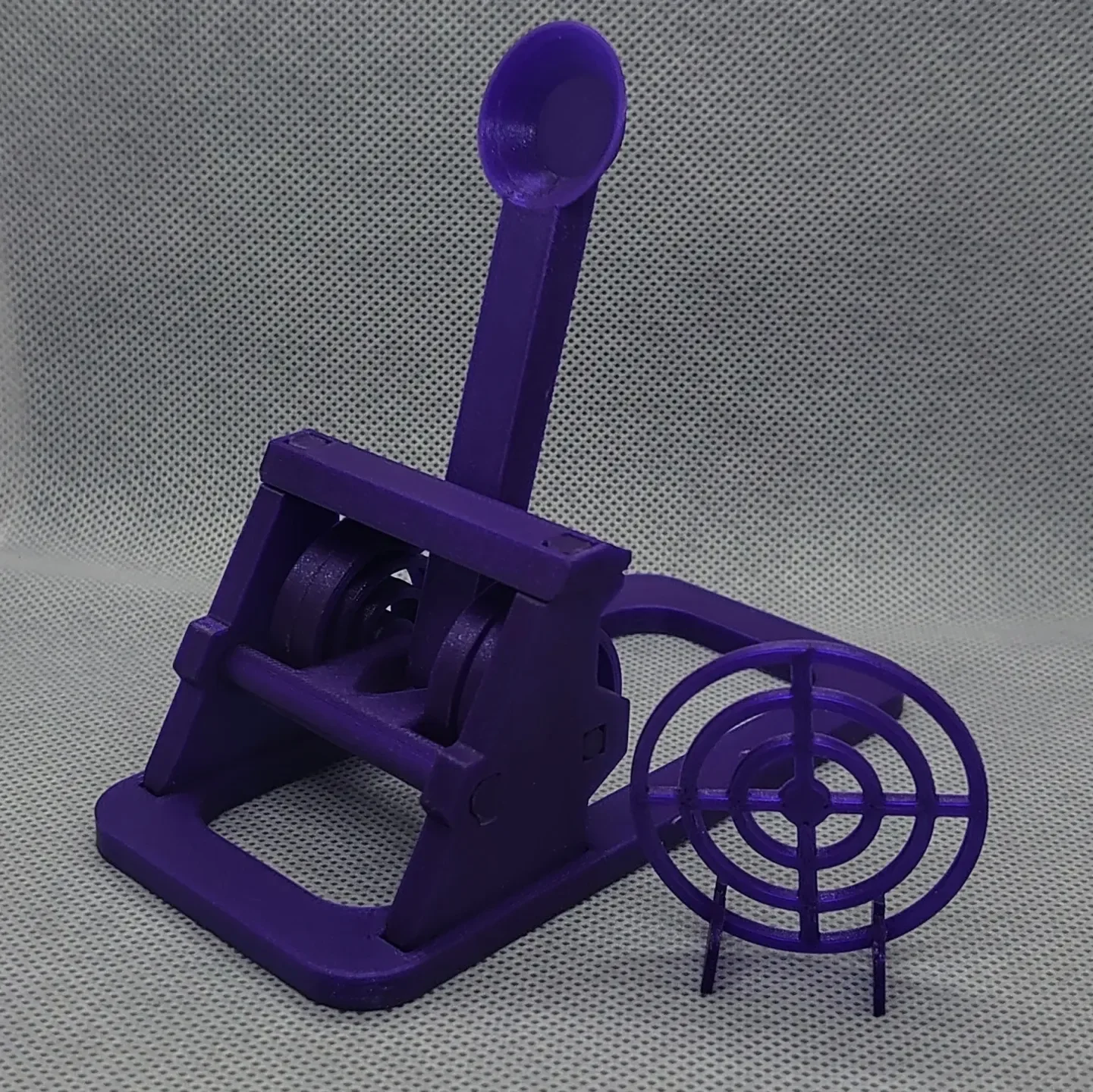

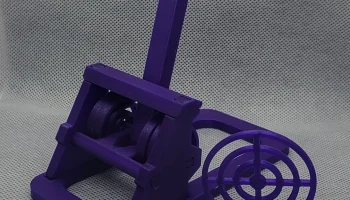

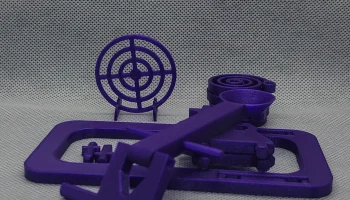

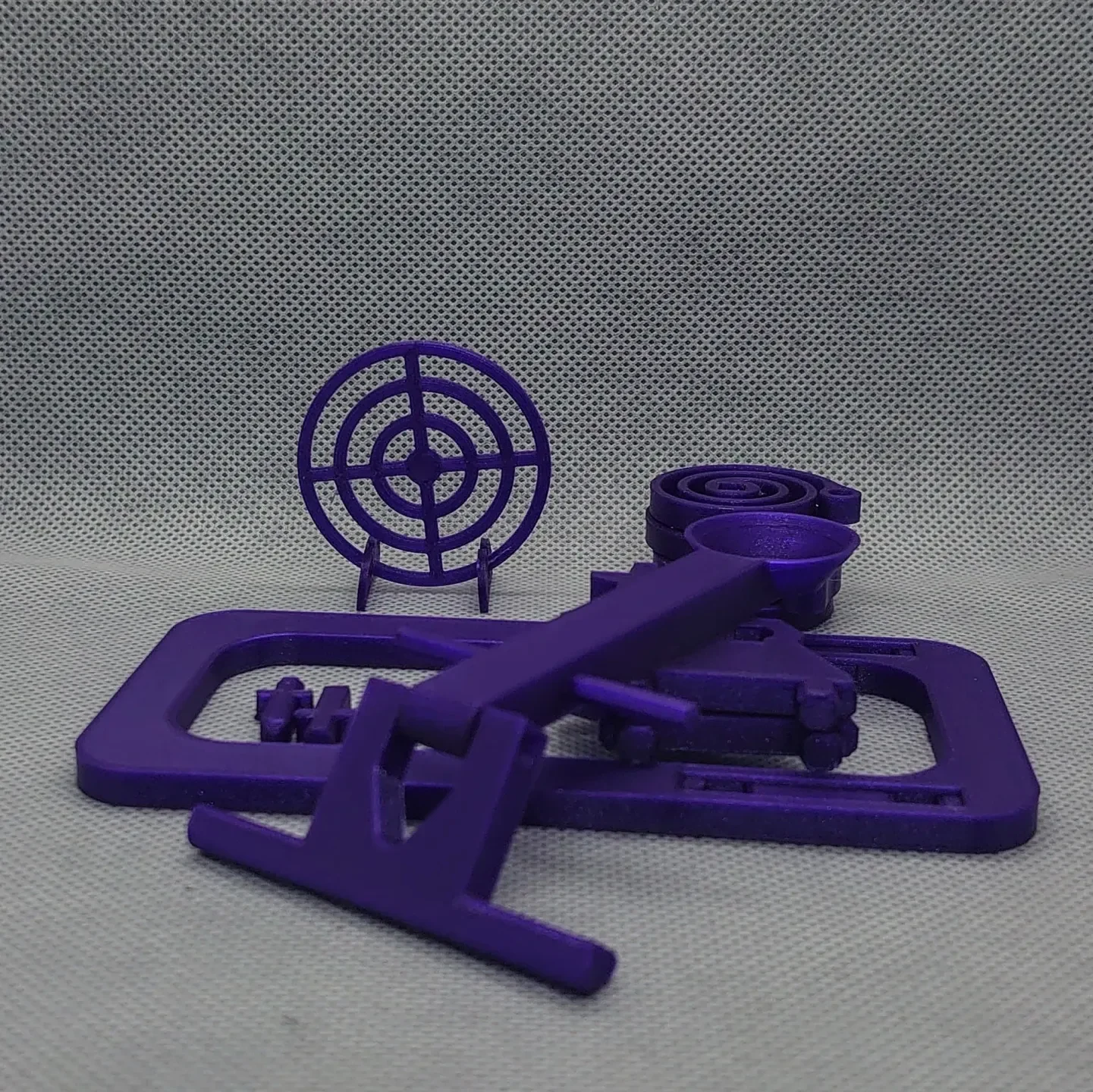

Я забыл упомянуть цель! У меня было место, поэтому я добавил мишень высотой в пару футов, чтобы она могла подняться, попасть в нее — довольно сложная задача...
Наслаждайтесь,
Адам М
[Обновление — 02.08.23: Добавлен файл модели только для руки и опоры катапульты. Распечатайте с параметром поддержки «Только для сотрудников службы поддержки».]
