Прочные ПРЯЖКИ
Целью было создать прочную конструкцию пряжки, адаптированную для 3D-печати.

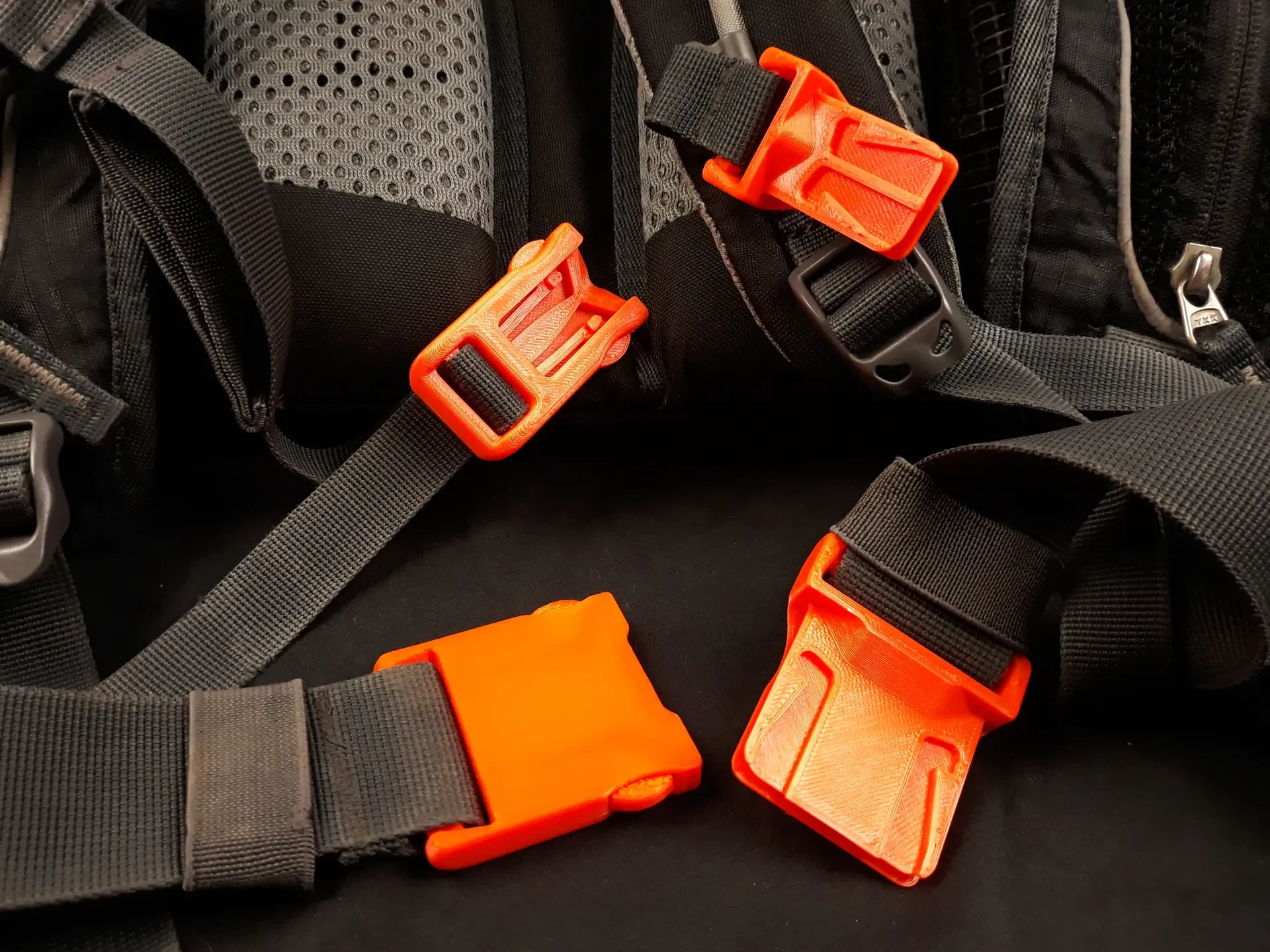

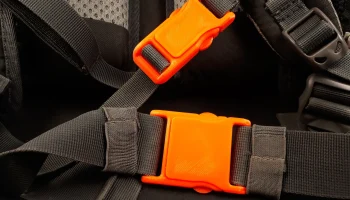

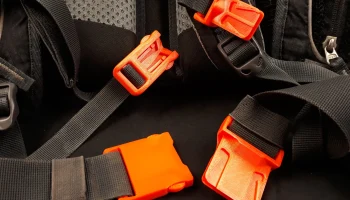

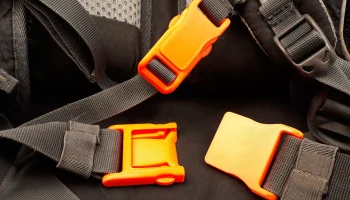

Часто бывает, что пряжка (например, на рюкзаке) ломается, когда на нее наступаешь. Я считаю, что эти пряжки, напечатанные на 3D-принтере, прослужат долго, поскольку по сути они представляют собой две пластины, которые соединяются друг с другом. Для защелок я использую совместимые рычаги, встроенные и лучше защищенные в печатной части.
Обновление (19.10.2022): Настроен зазор сопрягаемых поверхностей для лучшего скольжения деталей. Все детали кроме штифтов новые.
Обновление (15.11.2022): добавлены 2 новые ширины: 41 мм и 46 мм. Добавлены файлы .stp для F21 и M21 (СВОБОДНЫЕ конечные части).
Обновление (05.11.2023): Добавлена ширина 17 мм.
Обновление (01.2024): добавлены файлы .stp для концевых деталей LOOP диаметром 21 мм.

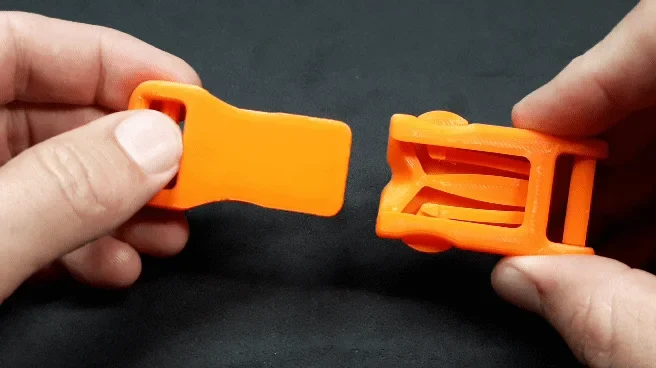

Вот краткое видео-представление:
Варианты:

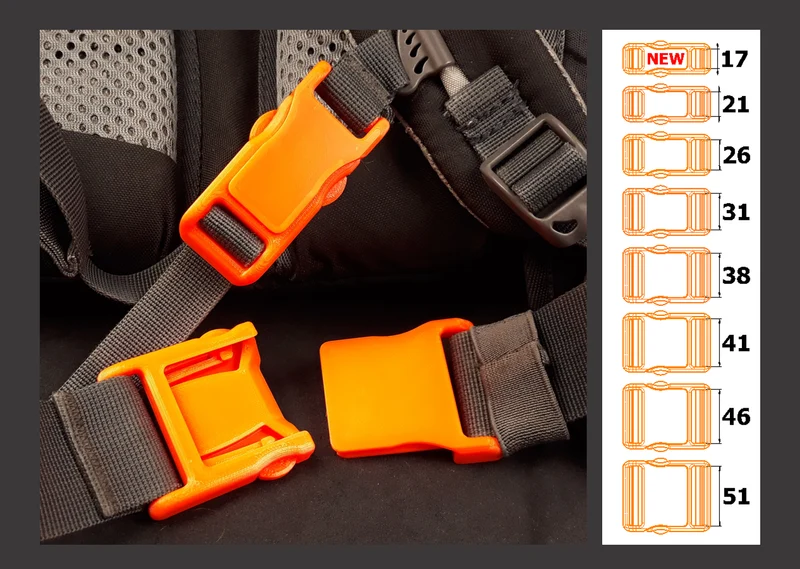

Пряжки имеют 8 прорезей для ремня шириной 17 мм, 21 мм, 26 мм, 31 мм, 38 мм, 41 мм, 46 мм и 51 мм.

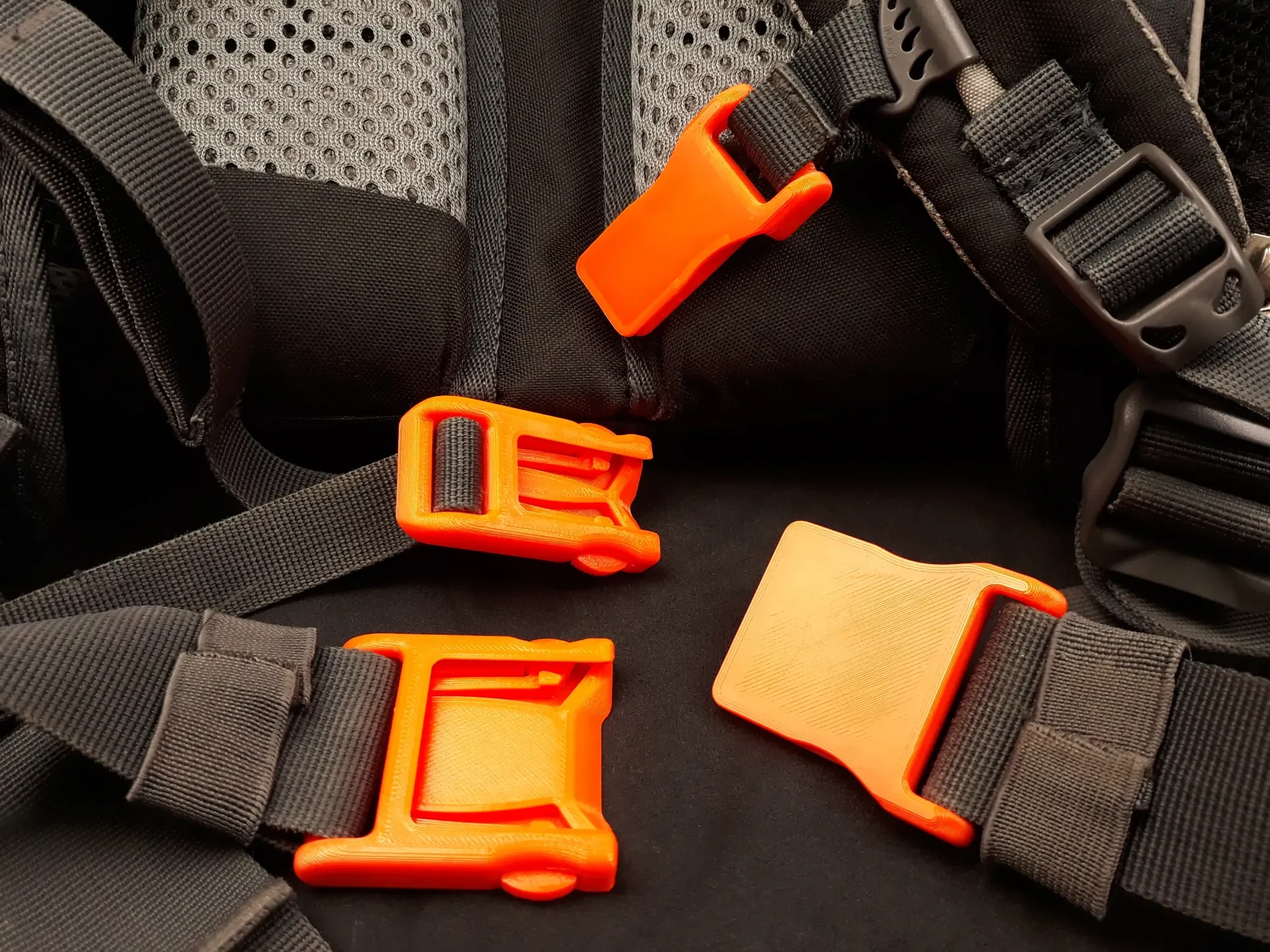

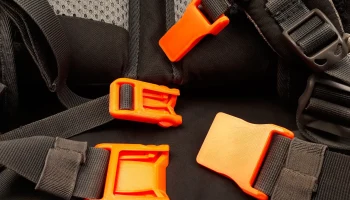

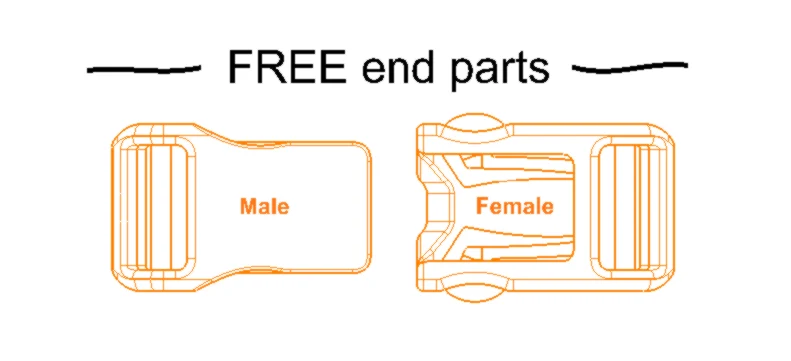

Каждая ширина представлена в двух вариантах. Имеются детали для БЕСПЛАТНЫХ концевых ремней (см. этапы заправки ремней ниже),

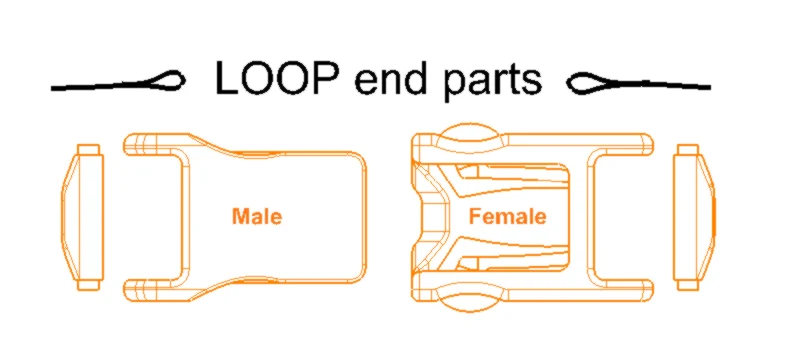

и детали для концевых лент LOOP со штифтами.
Вы можете комбинировать конец LOOP «папа» со свободным концом «мама» и наоборот.
Объяснение названия STL:
Печать:
Я рекомендую печатать из PETG из-за его гибкости, высоты слоя 0,2 мм и 3 периметров.

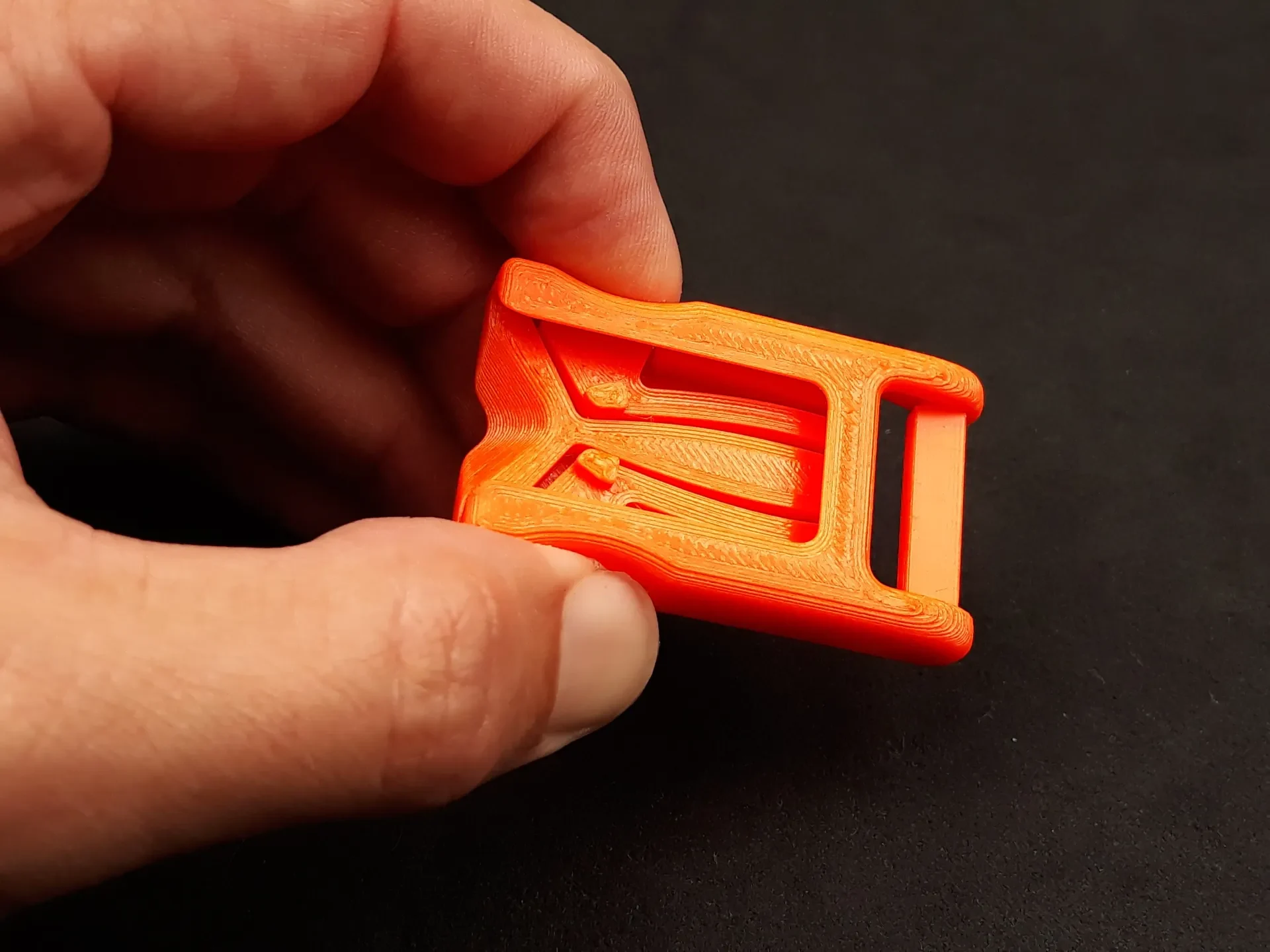

«Женские» части нужно поддерживать только под выступающие из корпуса пуговицы. Для удобства постобработки отключите параметр «Определить периметры перемычек» (Н��стройки печати/Слои и периметры в PRUSA Slicer).
«Папа» для СВОБОДНОГО конца может иметь опору под штифты, но может и не иметь ее, если вы доверяете мостовым возможностям вашего принтера (например, я напечатал M21 без опор).
Все «мужские» детали напечатаны в перевернутом виде (см. рисунок выше).
Постобработка:
1/ Снимите опоры.
2/ Нажмите на кнопки женской части, чтобы отсоединить ее от корпуса.
3/ Использование.
