Улучшенная док-станция и крепление для датчика Klicky Pro...

Хотя сегодня мир, кажется, говорит о датчиках на основе вихретоковых токов, мне все еще нравится маленькая печатная плата Klicky. Итак, собирая свой 2.4, я просто оптимизировал все, что есть, чтобы надежно закрепить зонд на месте.

Поддержите меня: пожалуйста, поставьте лайк, если вам действительно нравится эта модель и вы ее используете. Это очень помогает получить немного нити, необходимой для всех тестовых отпечатков при создании моделей, которыми можно поделиться с вами! И особенно обратите внимание на другие мои модели, если вы собираете Ворон!

Оптимизации

Оригинальная док-станция для зонда не удерживала док-станцию надежно, в найденных мной ремиксах были мелкие детали, которые мне не нравились, так что вот она, мой личный фаворит :

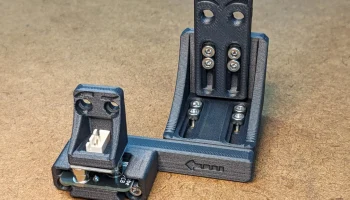

Зонд-док

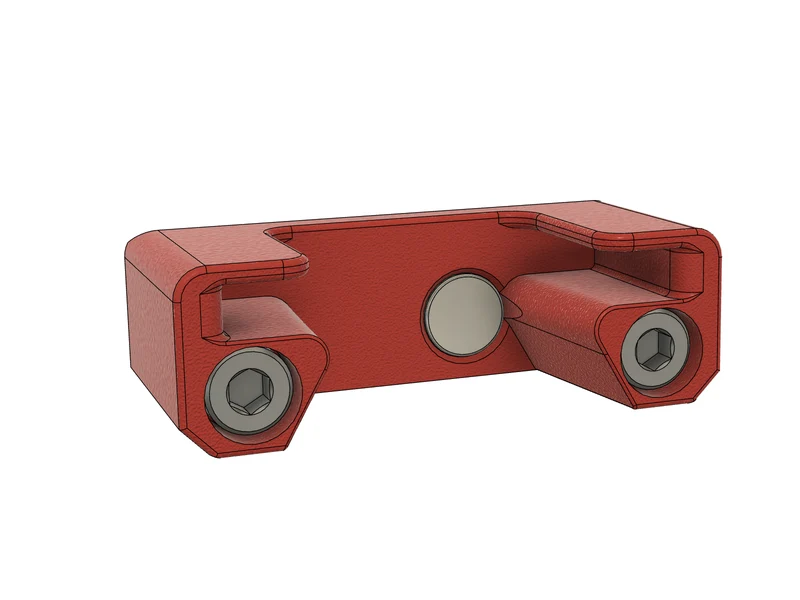

Для надежного удержания зонда (и магнитов) на месте используются два магнита вместо одного.
… и расширяет док-станцию сверху по той же причине (обе идеи из этого мода)
Магниты расположены точно в соответствии с положением винта в зонде.
Датчик теперь направляется, как предполагалось, по печатным деталям, а не по печатной плате.

Отстыковка в действии

Если у вас правильная полярность магнитов (пара магнитов справа установ��ена с обратной полярностью, чем две пары магнитов слева!), отстыковка сработает как волшебство:

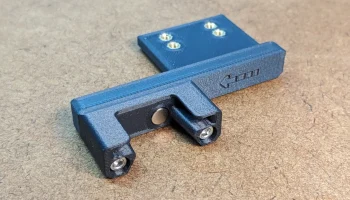

Рисунок 1: Зонд помещен в док-станцию.
Рисунок 2. Когда начинается расстыковка и головка инструмента перемещается вправо, зонд все еще «тянется» за головку инструмента.
Пока правая сторона зонда опущена (хорошо )...
… левый пытается подняться и следовать за головкой инструме��та.
Но улучшенная док-станция надежно удержит зонд в доке.
Рисунок 3: Из-за обратной полярности магнита на правой стороне зонда головка инструмента будет толкать зонд обратно в док-станцию… (и каждый раз в одну и ту же позу)
Рисунок 4:… где он остается и ждет, или следующего действия по выравниванию кровати.

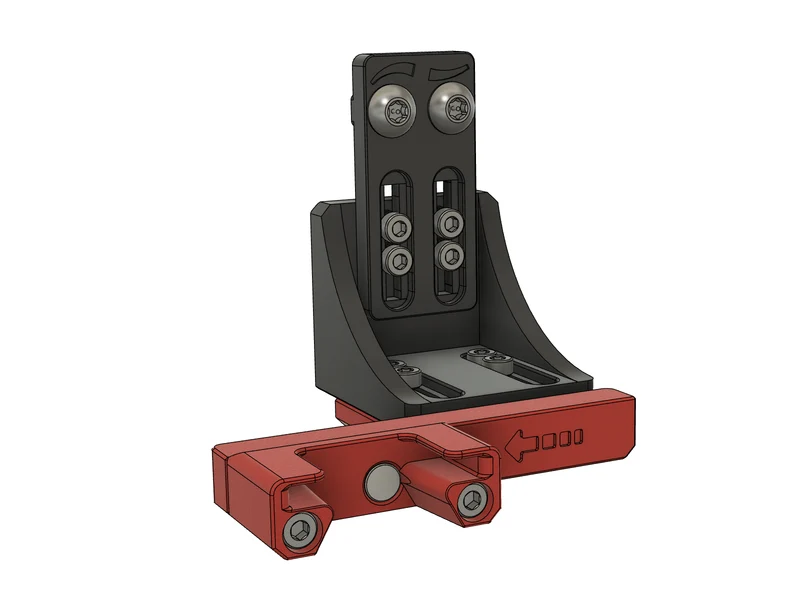

Док-станция для зонда

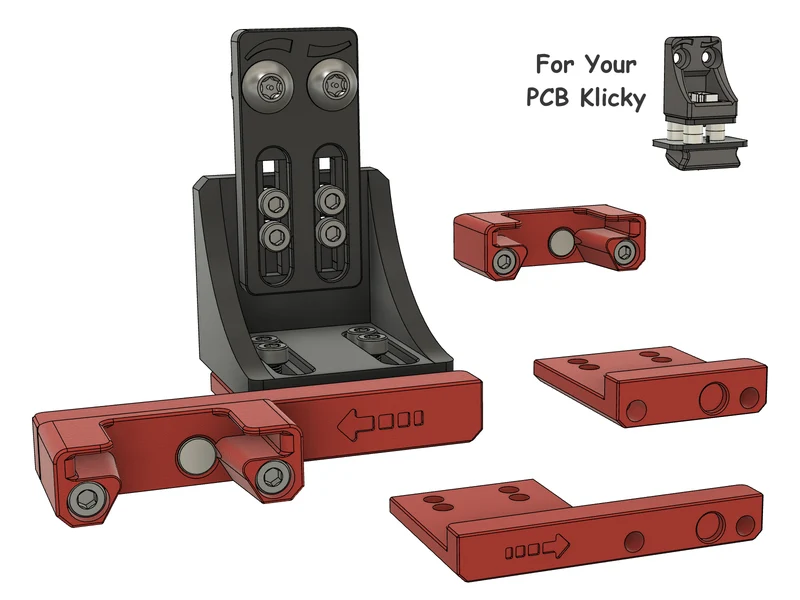

Для новой док-станции требуется некоторая выемка в креплении для второго магнита. И я воспользовался этой возможностью, чтобы создать несколько адаптеров крепления для разных сценариев.

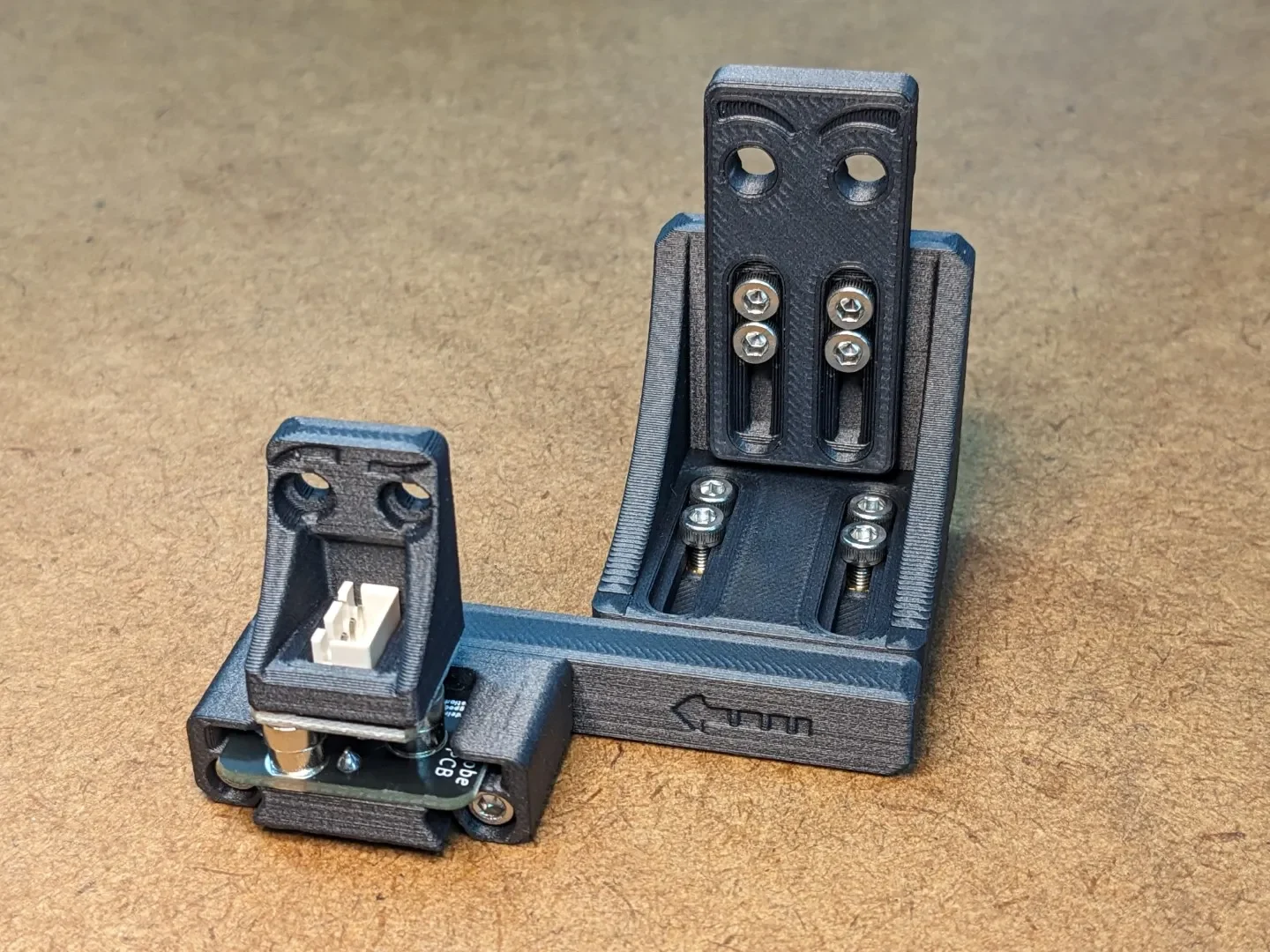

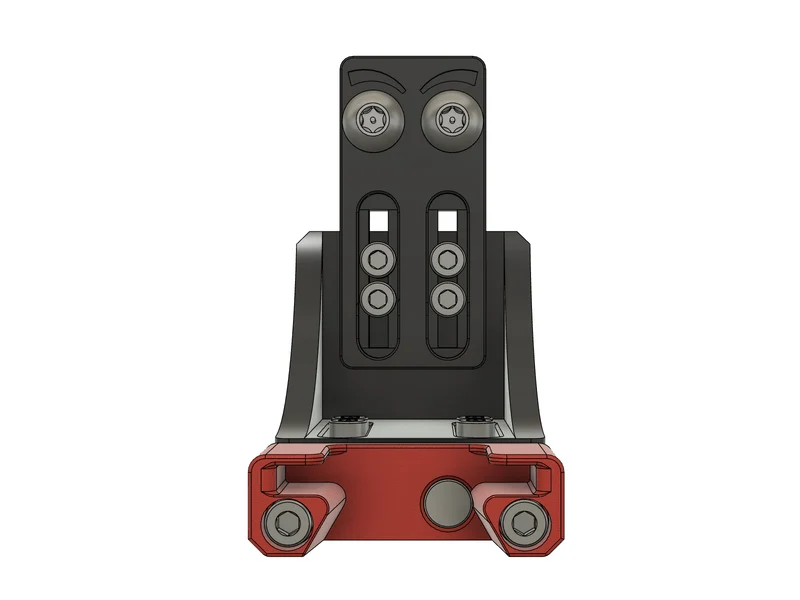

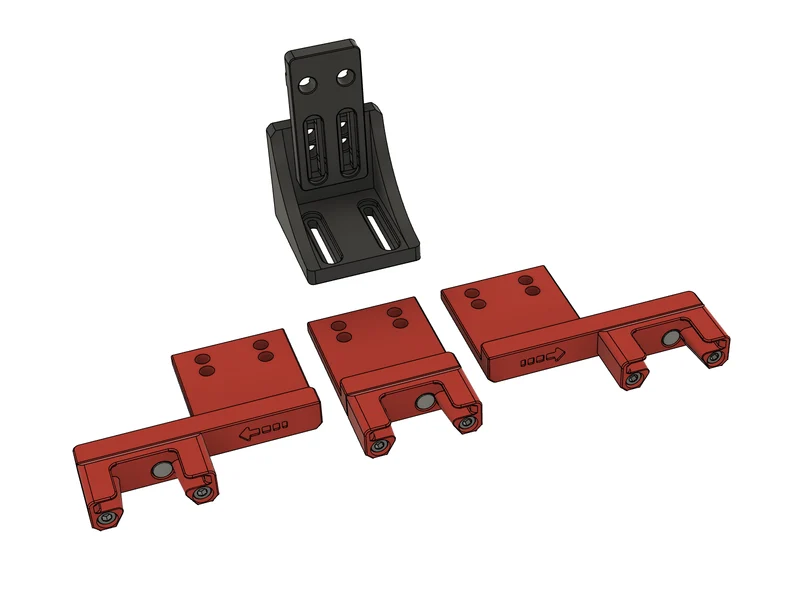

Существуют версии для установки док-станции слева, по центру и справа.
Поскольку новая док-станция перемещает положение датчика примерно на 2 мм в направлении Y, я также включил короткие версии всех адаптеров, которые компенсируют это, перемещая элементы на -5 мм по оси Y. Так что это даст вам еще больше гибкости в поиске идеального места, когда датчик не мешает, когда он не используется.

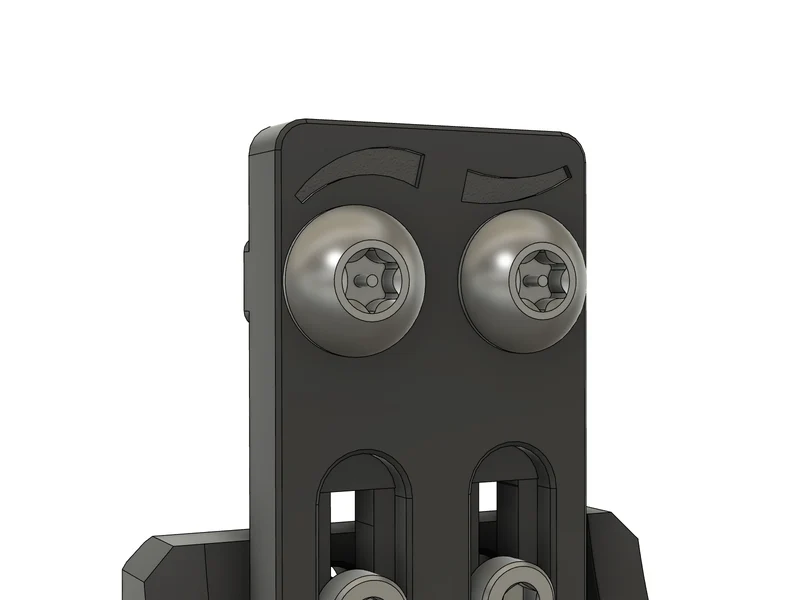

И последнее, но не менее важное: БРОВИ!… как этого могло не быть в оригинальном дизайне....

Печать и сборка

спецификация

Всего один дополнительный (идеально устойчивый к высоким температурам) магнит размером 6x3 мм.

Печать

Ничего особенного, пользуйтесь настройками Ворона (поддержки не нужны). Если у вас есть возможность, распечатайте детали из материала, который обеспечивает высокую термостойкость и точность размеров, например PC-CF.

Сборка

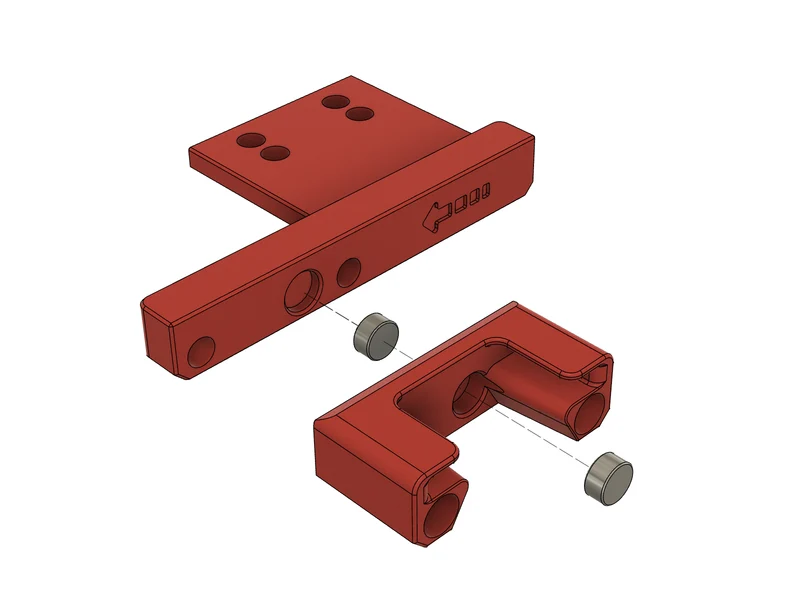

Примечание: вам не нужен клей! Магниты будут надежно удерживать друг друга на месте.

Вставьте передний магнит. Он спроектирован как фрикционная посадка, поэтому будет оставаться на месте точно и достаточно надежно.
Добавьте второй магнит на заднюю сторону.

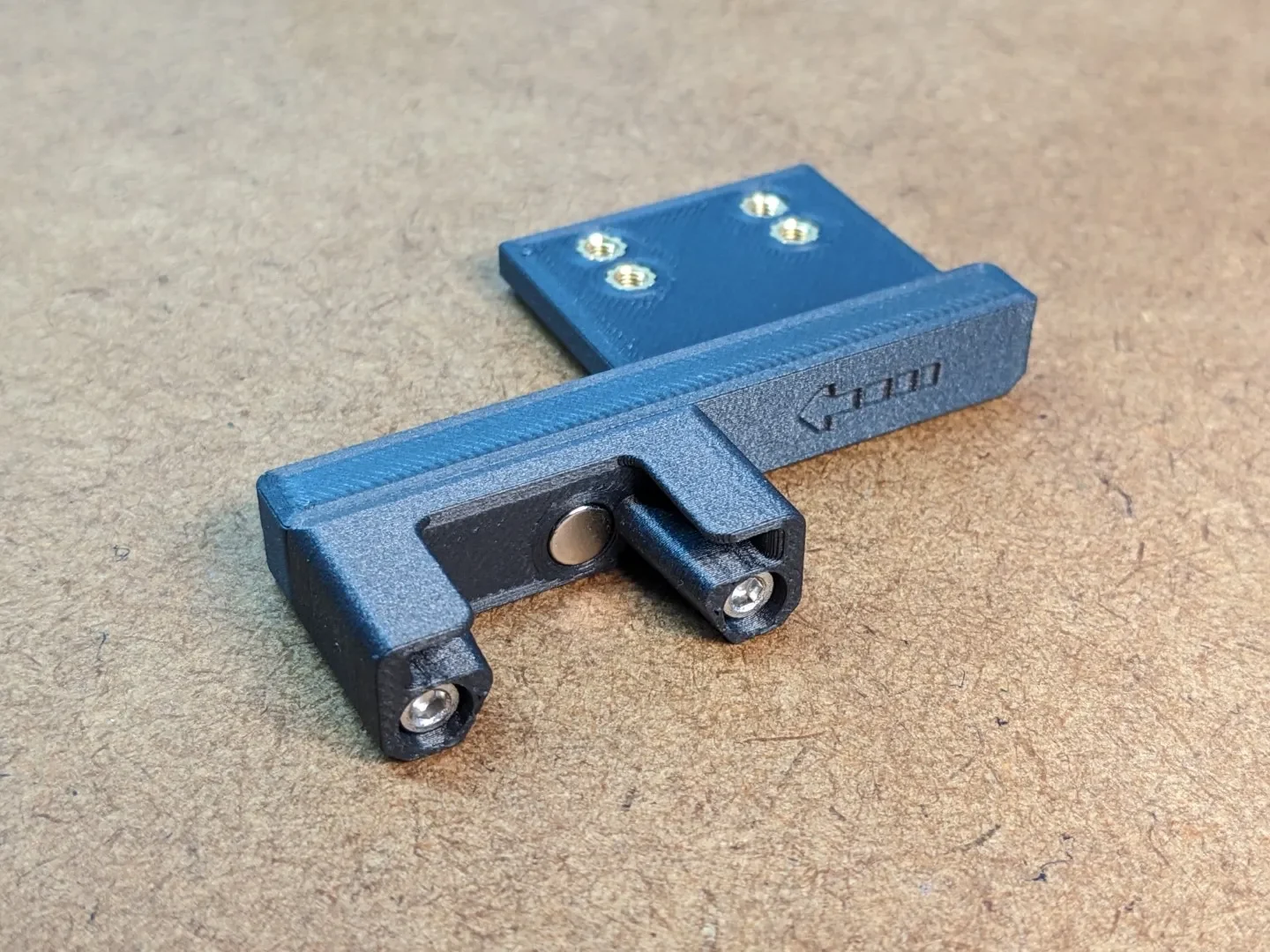

Добавьте термофиксирующие вставки к выбранному вами адаптеру и установите док-станцию.
Для зонда и настройки следуйте документации для печатной платы Klicky Probe.
Соблюдайте особую осторожность при установке магнитов, соблюдая правильную полярность (левая и правая пары должны быть «поменяны местами», см. раздел «Расстыковка в действии» выше).

Совместимость

Эта оптимизированная док-станция для датчиков будет работать со всеми принтерами, которые позволяют использовать адаптивное крепление датчиков Klicky. Если вы хотите использовать его с любыми другими адаптерами принтера/крепления, есть несколько вариантов:

Молодец: к креплению можно добавить выемку для второго магнита. В разделе файлов находится STEP-файл дока, поэтому эта задача не должна занять более 5 минут. Вероятно, вы хотите, чтобы углубление было немного больше, чем сам магнит. Его не нужно плотно прилегать, поскольку магнит удерживается на месте передним магнитом.
Грязный хак: как указано выше, просто сделайте это в слайсере, так как в этом нет необходимости.
