Мод CORE One Pins

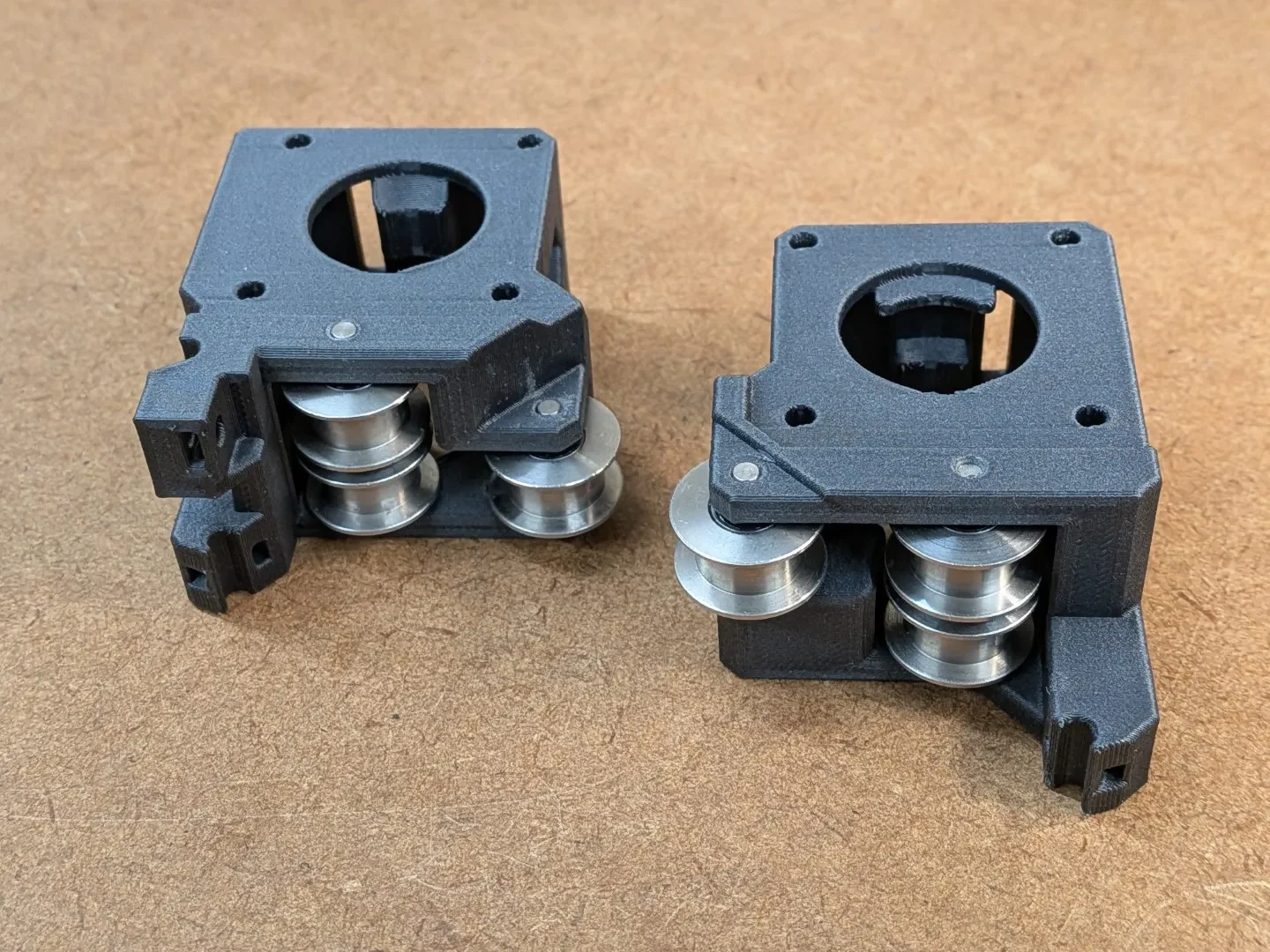

Хотя CORE One — отличный принтер с хорошо продуманной системой запасов, эта модификация предлагает механические усовершенствования для энтузиастов, которым требуется повышенная точность и надежность. Мод Pins, вдохновленный сообществом Voron, модернизирует портальную систему XY, заменяя стандартные болты M3, используемые для крепления натяжных роликов, на стальные оси (штифты) толщиной 3 мм.

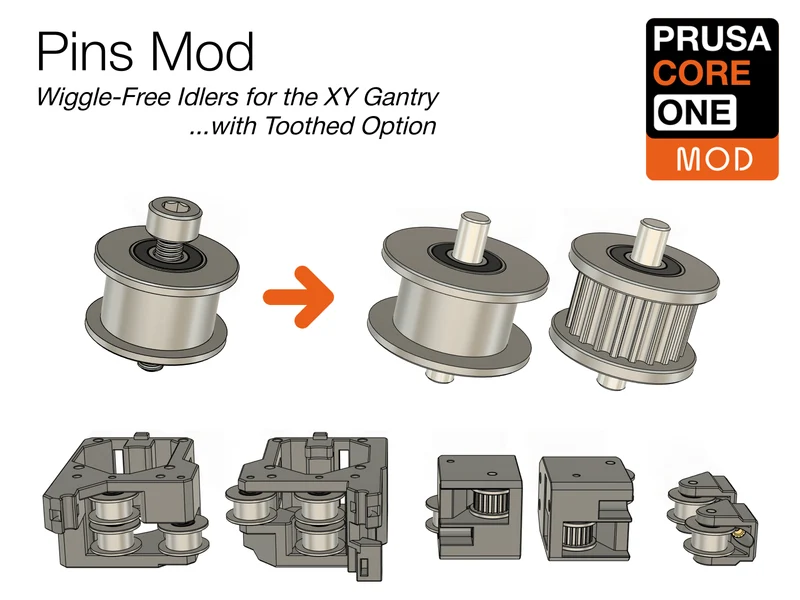

Ключевые улучшения

Устранен люфт натяжного ролика на болтах М3.

Более плавная работа, снижающая потенциальную вибрацию и механический шум.

Интеграция зубчатых натяжных роликов: оптимизирует зацепление ремня с помощью специально изготовленных зубчатых натяжных роликов (опция).

Повышенная надежность механизма натяжителя ремня за счет использования термофиксируемой вставки (опция).

Я довольно долго колебался, стоит ли вообще публиковать эту модель — не потому, что она не работает, а потому, что процесс сборки требует времени, терпения и готовности понимать, что вы делаете, а не просто следовать картинкам. Это не очень сложно, но можно испортить!

Лично я бы никогда не построил CORE One без этой модификации, поэтому могу только посоветовать вам подумать о том, чтобы пойти по этому пути.

Я сделаю все возможное, чтобы описать каждую деталь того, что вам нужно сделать, и помочь вам понять причину каждого шага. Это будет несколько долго, но поможет вам сделать это успешно.

Если в какой-то момент вы найдете способ, который вам больше подходит — делайте по-своему!

Если вы хотите потратить время на разработку инструментов, помогающих выравнивать натяжные ролики, сделайте это и поделитесь ими с нами! Я предоставил все ресурсы САПР, чтобы вы могли быстро начать работу.

При этом, вот примерное время: запланируйте около 90 минут на чтение, понимание и построение.

В награду вы получите красивую портальную систему, не требующую люфтов, практически без дополнительных затрат — она действительно того стоит .

Пользователь CORE One L?

Для крепления двигателя XY для Core One L требуются немного другие детали. Эти адаптированные крепления можно найти в сопутствующей модели: Core One L Pins Mod. Все остальные детали и инструкции точно такие же, просто распечатайте эти две запасные части.

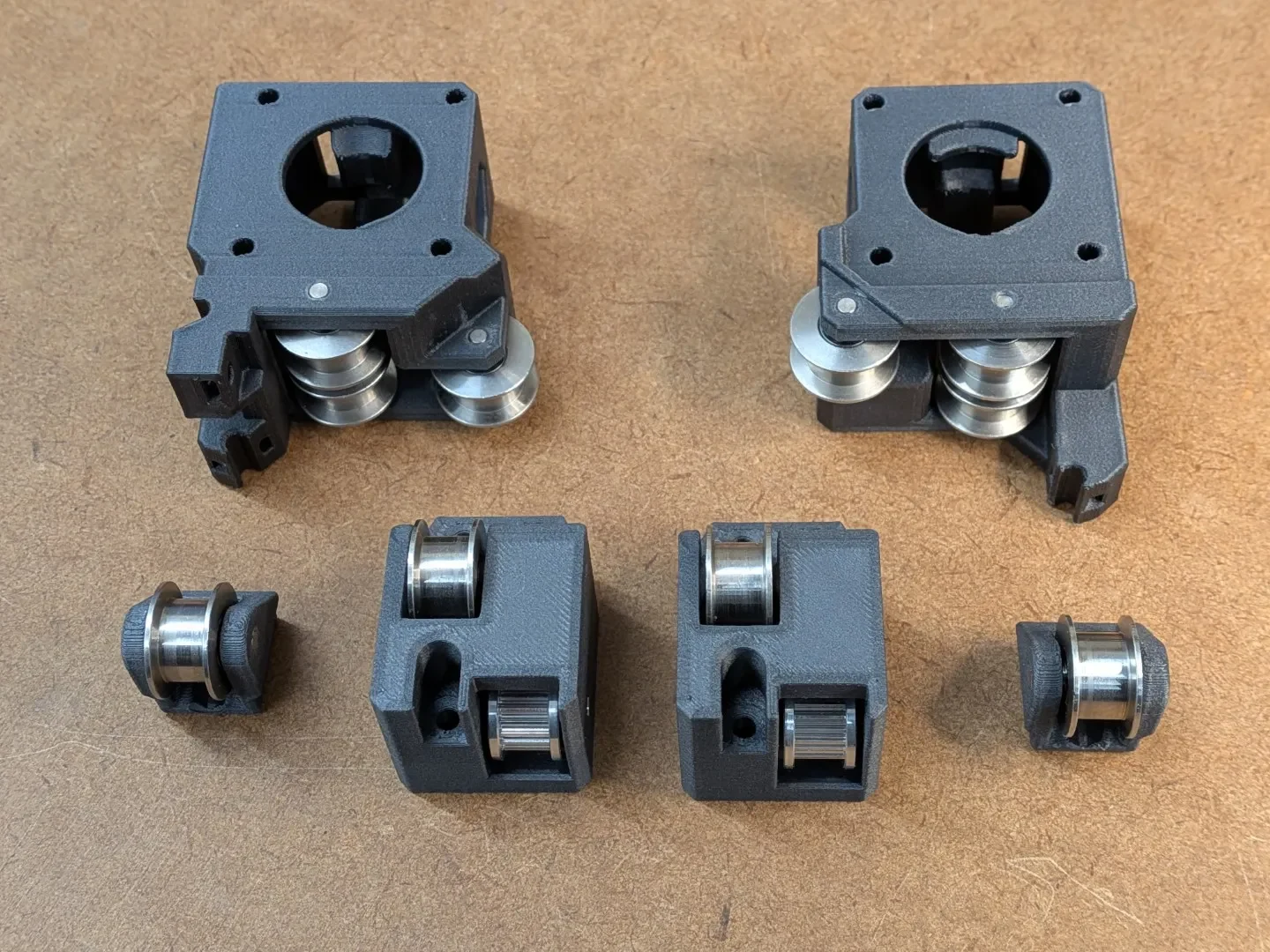

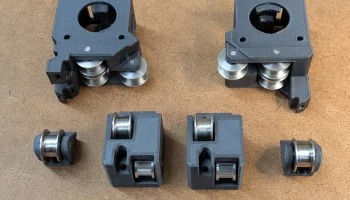

Печатные детали

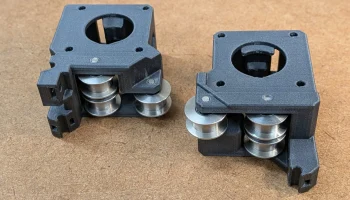

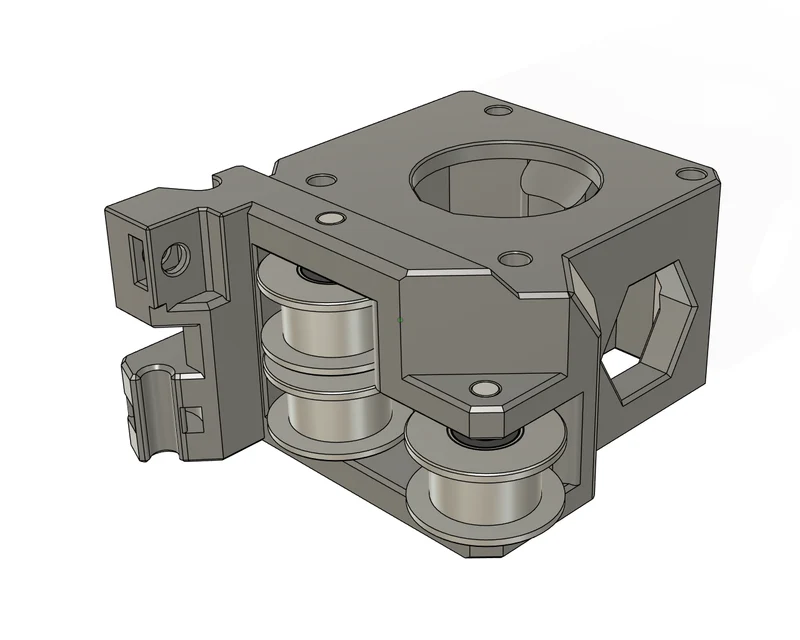

XY крепления двигателя
Модифицирован для установки стальных штифтов вместо болтов M3 для крепления натяжных роликов, что обеспечивает повышенную точность и уменьшенный люфт.

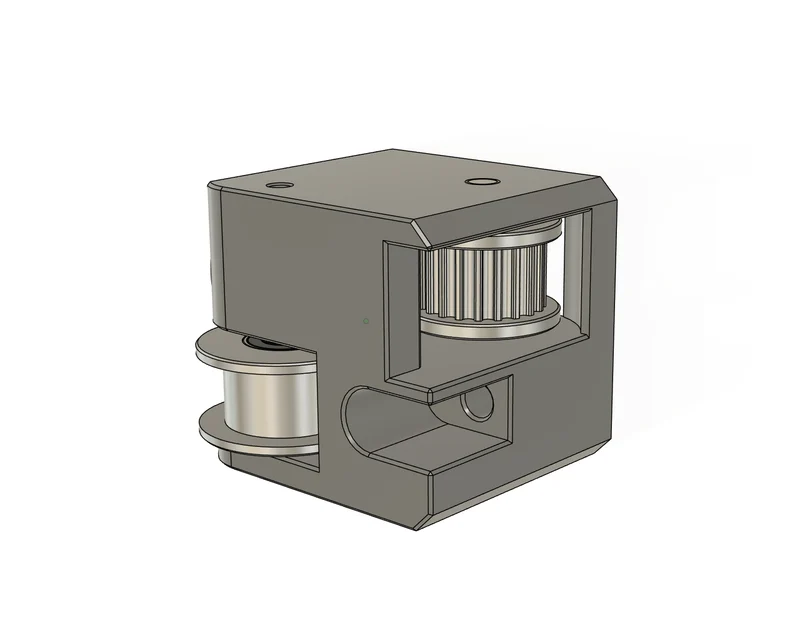

XY каретка
Обновленный дизайн для работы с новой системой натяжных роликов на основе штифтов. Доступен в двух версиях:

Стандартная версия: совместима с гладкими натяжными роликами диаметром 9 мм (стандартная конфигурация).

Усовершенствованная версия: предназначена для установки натяжных роликов с зубцами диаметром 10 мм для лучшего сцепления с ремнем.

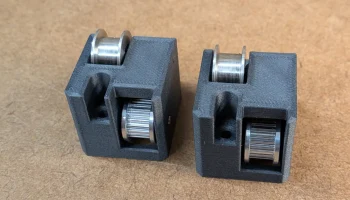

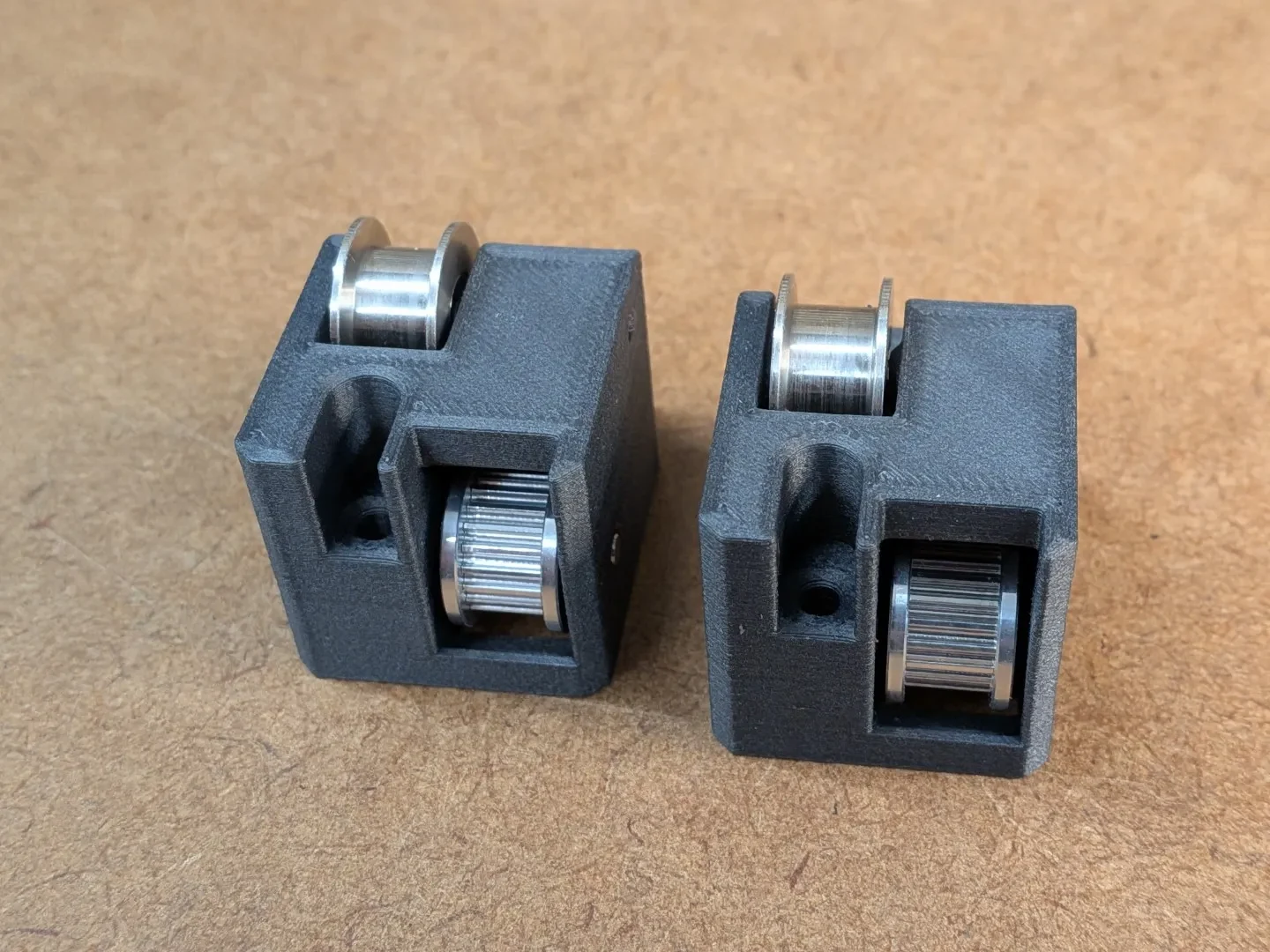

Шкив натяжителя ремня
Переработан для использования стальных штифтов, доступны два варианта:

Стандартная версия с квадратной гайкой M3.

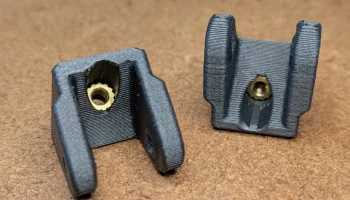

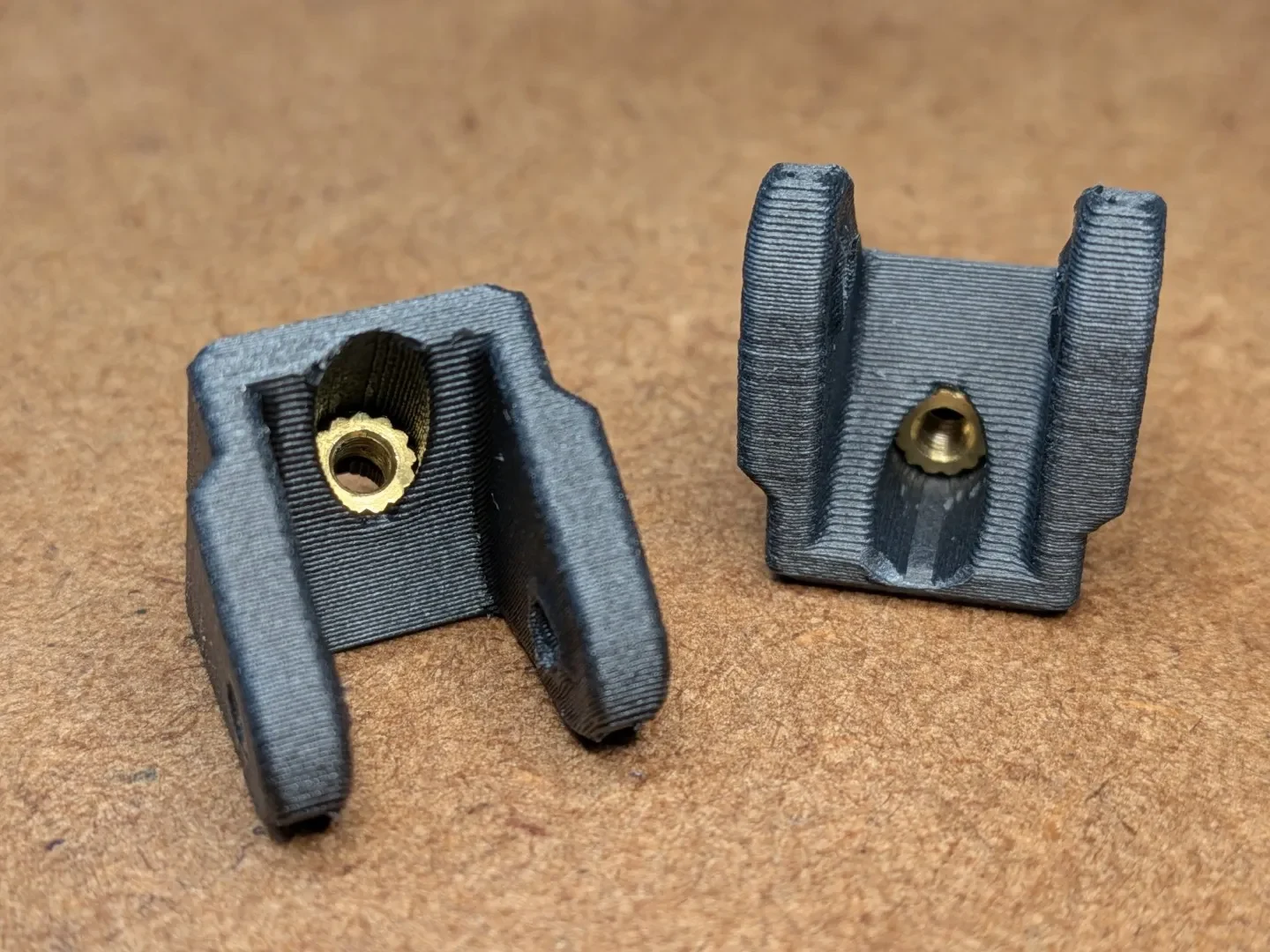

Усовершенствованная версия с термофиксирующей вставкой для повышения надежности.

Инструменты для запрессовки
Небольшие инструменты, которые помогут запрессовать штифты, не повреждая подшипники или печатные детали. Инструменты представлены в 2 вариантах:

Гладкая: ��оответствует диаметру стандартных гладких натяжных роликов.

Зубчатые: вариант, соответствующий зубчатым натяжным роликам.

Сборка
Подготовка печатных деталей

Подготовка отверстия

Штифты диаметром 3 мм требуют запрессовки в отверстия диаметром 2,9 мм.

Чтобы облегчить установку и снизить нагрузку на печатные детали:

Используйте болт М3 с шайбой, чтобы аккуратно увеличить отверстия.

Болт М3 действует как сверло, создавая гладкую поверхность, идеально подходящую по размерам.

Надежно удерживайте штифт на месте

… без особой нагрузки на печатные детали

Для контактов, которые проходят через печатную часть:
Выполните этот процесс для обоих отвер��тий.

Для штифтов, которые входят с одной стороны, но не до конца (на противоположной стороне есть только отверстие меньшего размера, позволяющее вставить инструмент для извлечения штифта)

Сначала проделайте этот процесс, как описано для отверстия на внешней стороне детали (того, куда вы будете вставлять штифт; оно легкодоступно).

Затем используйте более длинный болт М3, вставьте его в только что подготовленное отверстие и увеличьте внутреннее отверстие точно ��аким же образом (извините, фото для этого нет)

Убедитесь, что вы подготовили все отверстия, как описано. В противном случае вы рискуете разделить
