Большое вращающееся призовое колесо. Настройте его! 10 ил...

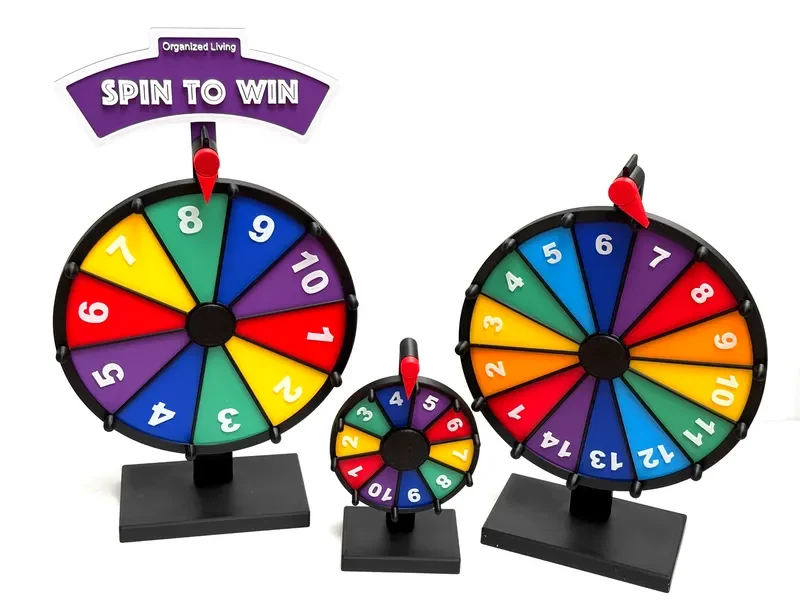

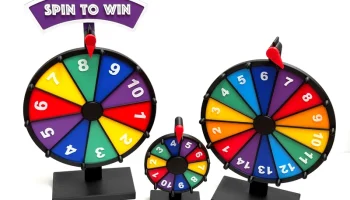

Вращающееся призовое колесо. Это увеличенная версия моего мини-вращающегося призового колеса.

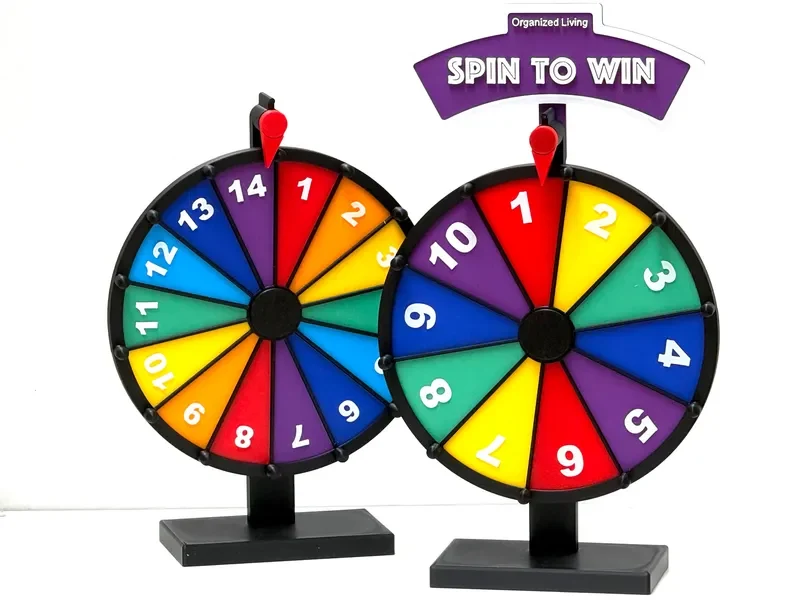

Две версии на выбор. 10 или 14 призовых мест!

Веселое настраиваемое призовое колесо. Все напечатано на 3D-принтере. Подшипники покупать не надо. Это призовое колесо оснащено роликовым подшипником с печатным изображением. Треугольные флаги можно настраивать и заменять. Флаги можно снять, вытолкнув их из задней части колеса.

Большой Размер:
Призовое колесо высотой 34 см со знаком. Высота 28 см, без вывески.
Колесо диаметром 20 см.

Распечатать инструкции:
— Выберите версию для печати: 10 или 14 призовых слотов.
— Печатает PLA или вашей любимой нитью.
— Первые 5 тарелок являются деталями призового колеса.
— Дополнительный настраиваемый знак
— Выберите и настройте призовые флаги, которые хотите распечатать. Измените текст и цвет в программе для нарезки.

— Флаги можно настроить в программн��м обеспечении для нарезки.

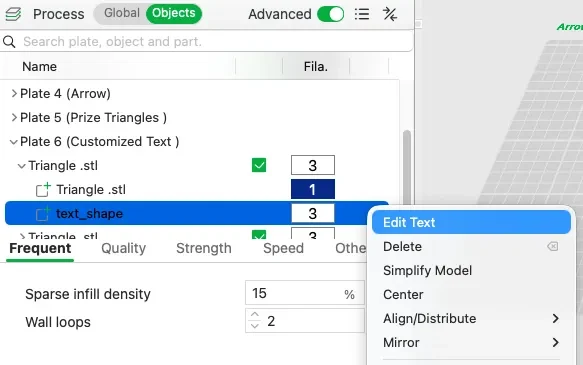

Перейти в Процесс — Объекты
Выберите text_shape и выберите «Редактировать текст».

Инструкции по сборке:

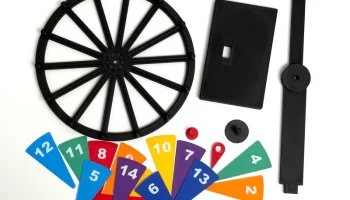

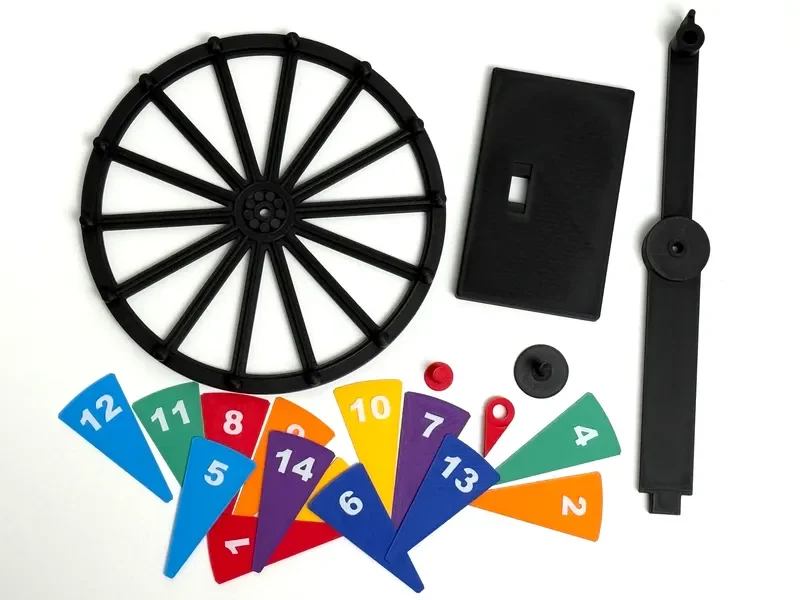

1. Распечатайте все детали

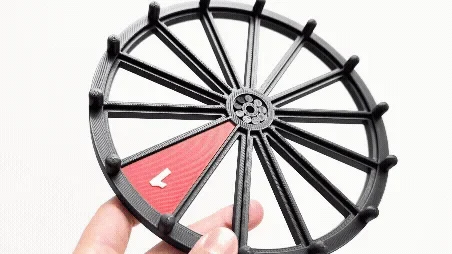

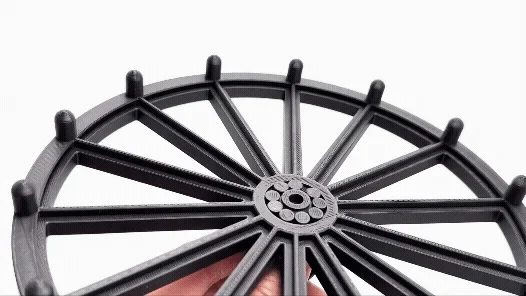

2. Проверьте роликовые подшипники. Убедитесь, что все подшипники ослаблены и подвижны. В зависимости от допусков вашего принтера подшипники могут прилипнуть друг к другу. Вам нужно будет освободить их, покачивая, пока каждый ролик не сможет двигаться независимо.

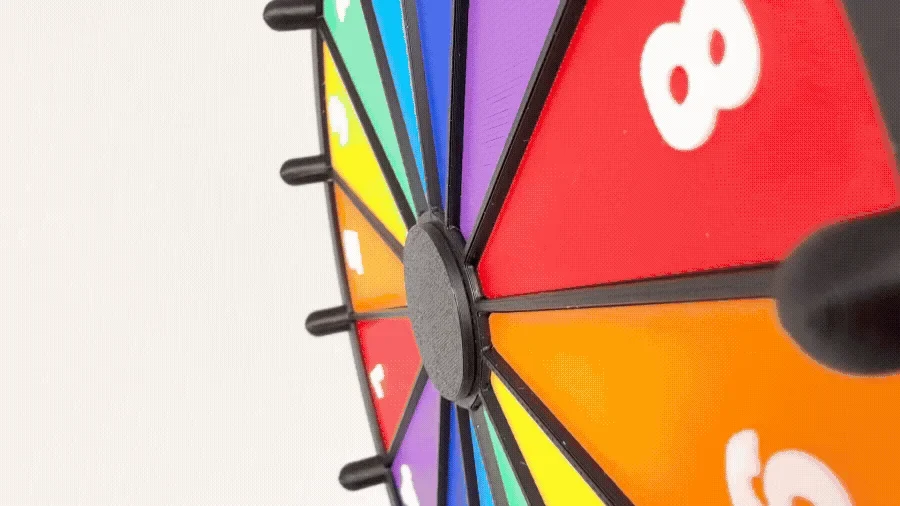

Колесо должно вращаться свободно, когда все роликовые подшипники полностью отделены друг от друга.

3. Вставьте призовые флаги в колесо. Сначала поместите большой конец в прорезь. С задней стороны колеса надавите на заднюю часть призового флажка, чтобы он слегка изогнулся. Вставьте маленький конец флага на место. Чтобы снять флажок, просто вытолкните призовой флажок с задней стороны колеса.

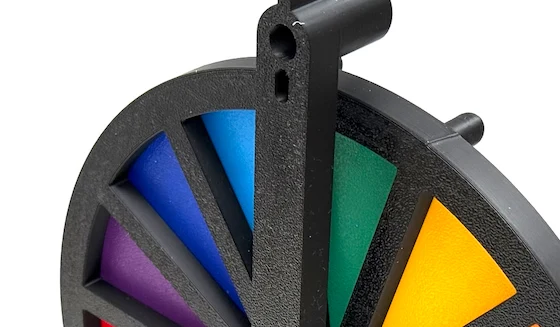

4. Соберите основание. Вставьте рычаг колеса в нижнее основание. Убедитесь, что отверстия на кронштейне обращены к передней части основания.

5. Вставьте центральный штифт в подшипник колеса. Вставьте его до полной фиксации. Поддерживайте центральное кольцо подшипника сзади пальцами, проталкивая через него центральный штифт. Чрезмерное усилие, приложенное к центральному подшипнику, может его сломать.

6. Подсоедините колесо к подставке. Плотно вставьте колесо со штифтом в центральное отверстие подставки. Штифт будет почти вровень с задней стороной подставки.

6. Подсоедините красную стрелку к верхнему отверстию, как показано на рисунке.

7. Дополнительный знак. Подсоедините знак к отверстиям на задней части подставки.

Все части держатся на месте за счет трения. Клей можно использовать, если детали неплотно закреплены.
