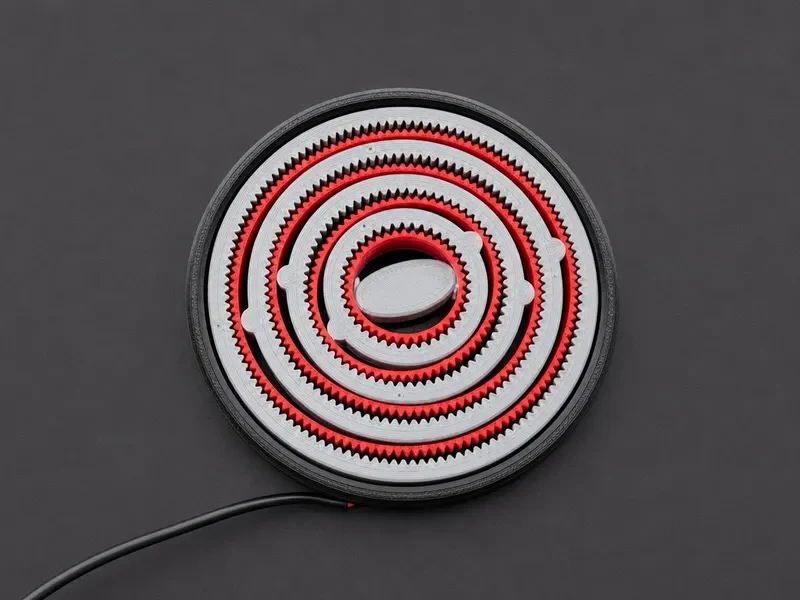

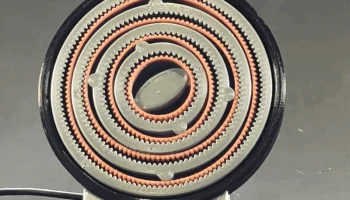

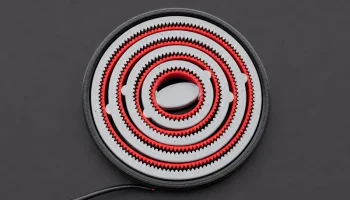

2 миллиона к 1: вложенный редуктор волновой деформации......

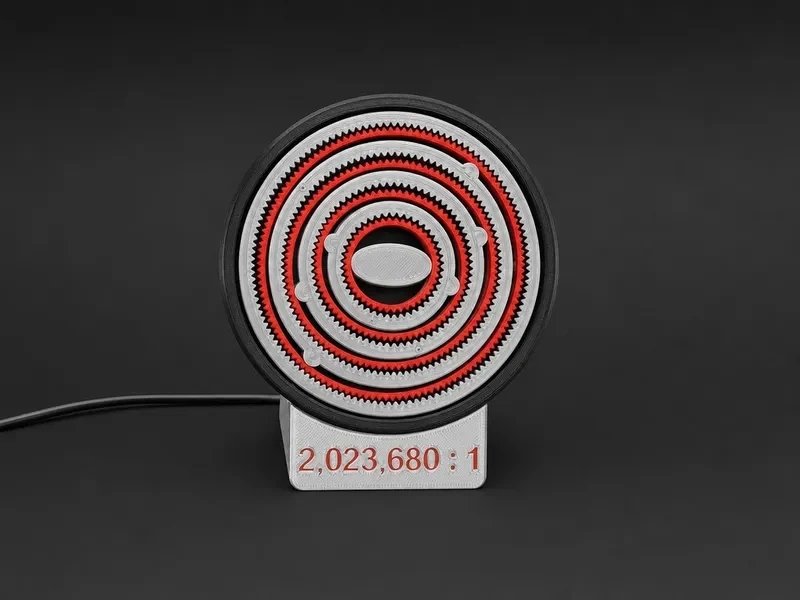

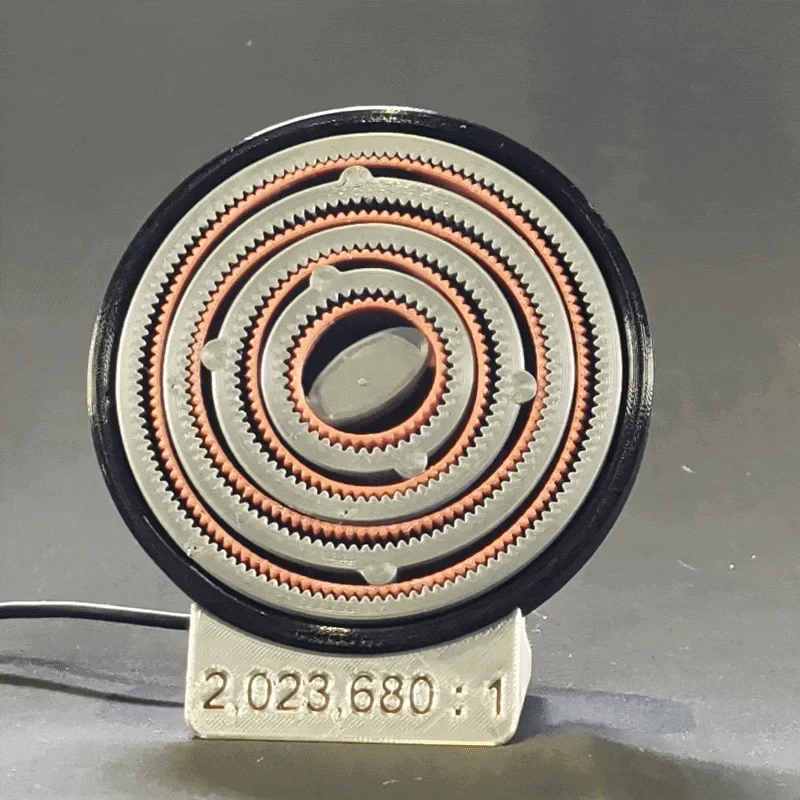

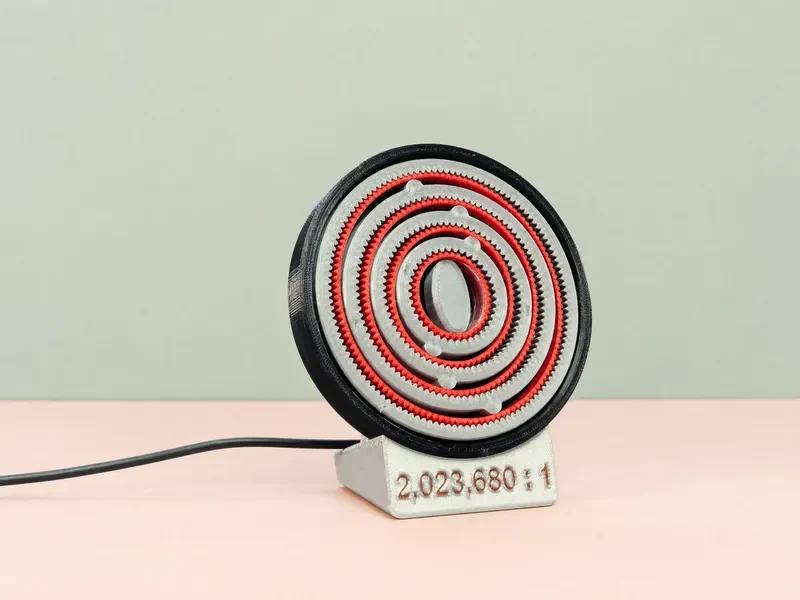

Он предназначен для полной 3D-печати с минимальным использованием оборудования, что делает его легкодоступной конструкцией, которая визуально упрощает сложное машиностроение. Он включает в себя специальную базу для отображения окончательной сборки во время ее работы.
(ОБРАТИТЕ ВНИМАНИЕ: в этой сборке используются 2 крепежных винта 2,5*6 мм, а также двигатель USB TT от MakerSupply.)

Математика (передаточные числа)

Экс��ремальное сокращение достигается за счет четырех вложенных этапов:

Этап 1: 20:1

Этап 2: 34:1

Этап 3: 48:1

Этап 4: 62:1

Спецификация материалов (BOM)

All printed components (including display stand)

1 двигатель USB TT (Amazon или MakerSupply)

2 крепежных винта 2,5x6 мм (Примечание: это те же винты, которые использовались в сборке Cyber Brick)

Смазка (для гибких шлицов)

Инструкции по сборке

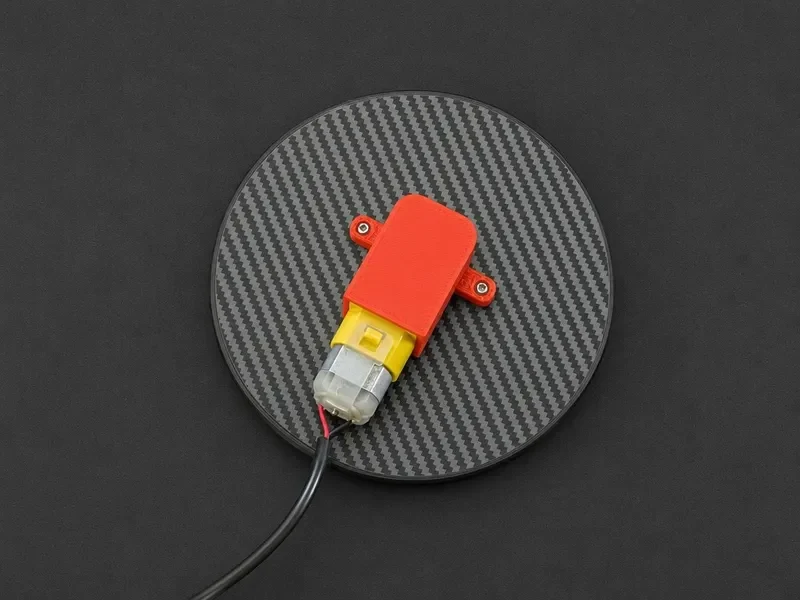

Установите двигатель: установите двигатель USB TT в сборку и закрепите его на корпусе двигателя с помощью двух крепежных винтов 2,5x6 мм.

Установите волноводы: надежно закрепите волноводы (части верхней передачи) в предназначенных для них местах.

Подготовьте гибкие шлицы: нанесите смазку на гладкую сторону гибких шлицев (гибкие кольца).

Установите гибкие шлицы: Осторожно установите смазанные гибкие шлицы в каналы соответствующего размера.

Конечная передача: Наденьте генератор волн на вал двигателя TT.
