Чехол переключателя света Legend of Zelda Master Sword......
В связи с недавно анонсированным римейком Legend of Zelda: Ocarina of Time я захотел сделать крышку выключателя света, которая была бы данью уважения Мастерскому Мечу, снятому с пьедестала в Храме Времени. Я впервые делаю крышку клавишного переключателя с нуля, и я очень доволен тем, как это получилось.

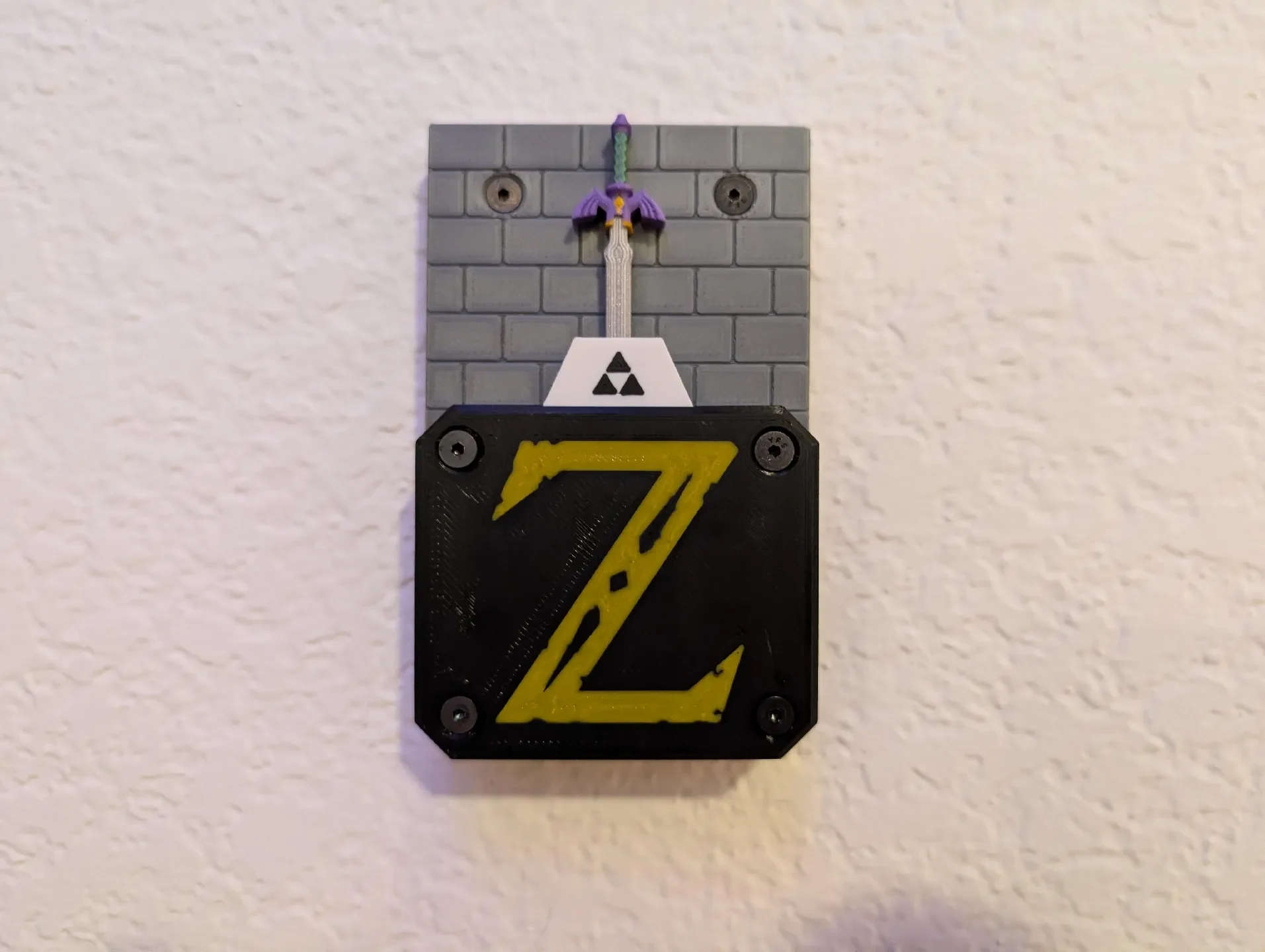

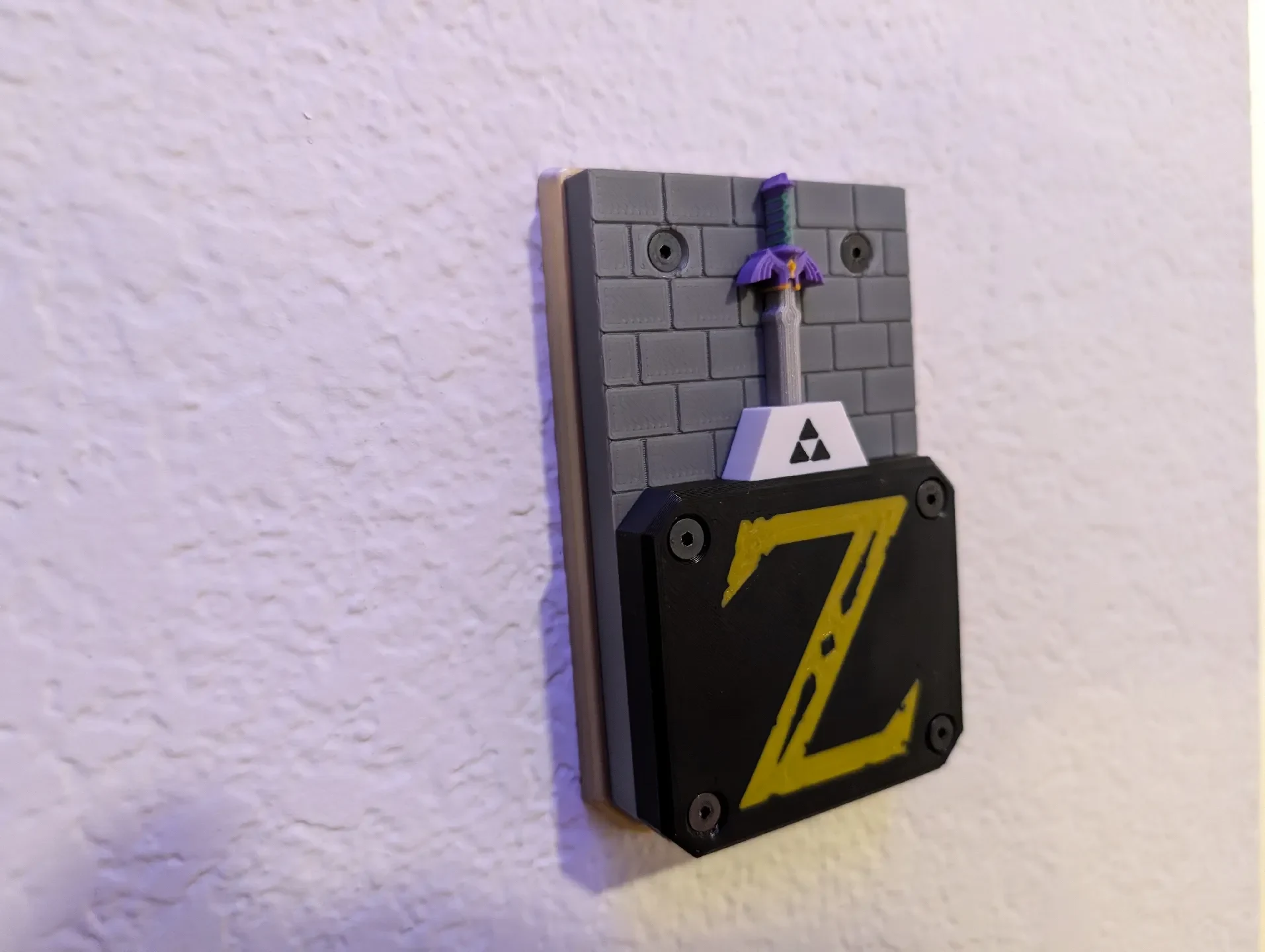

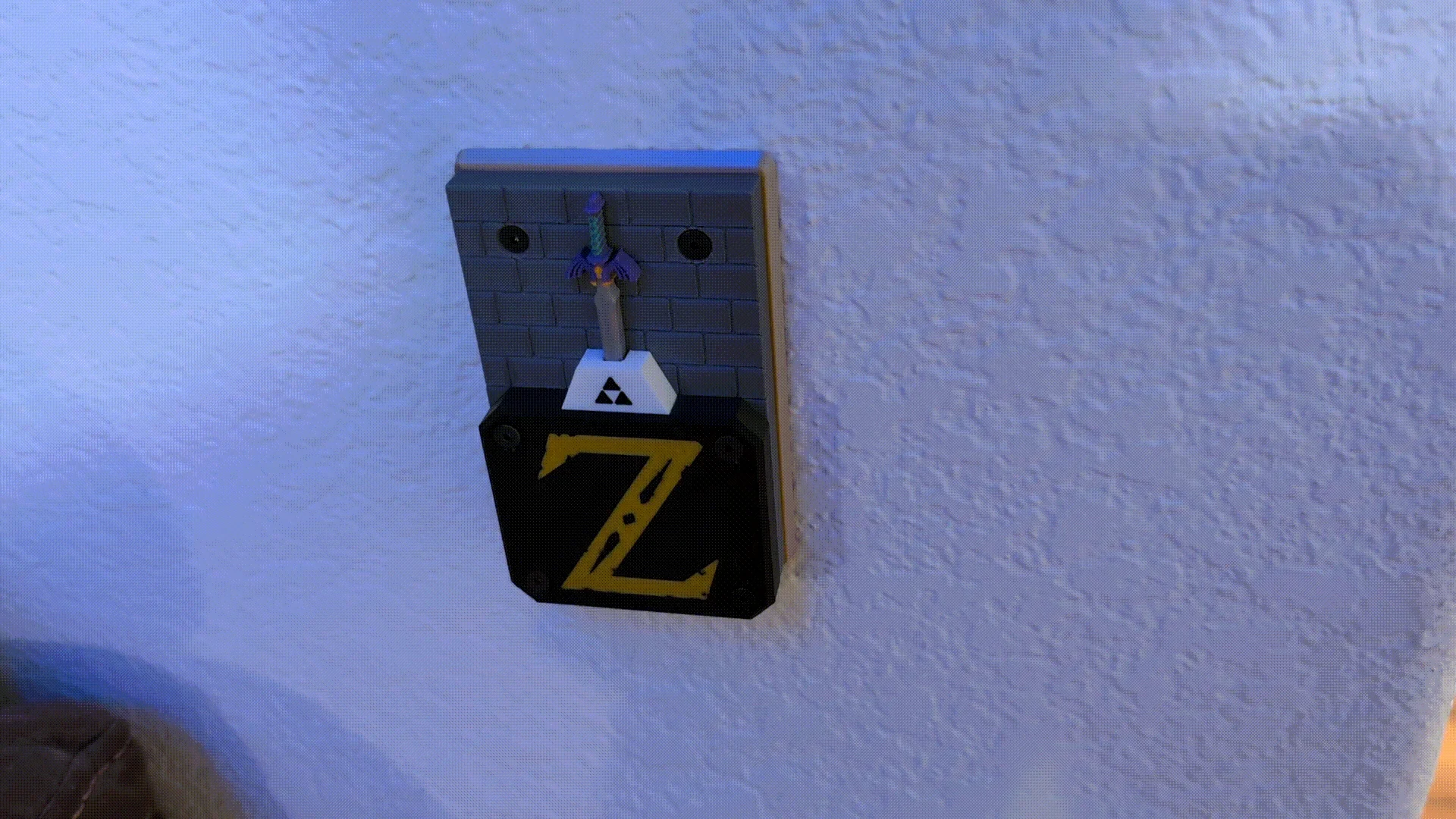

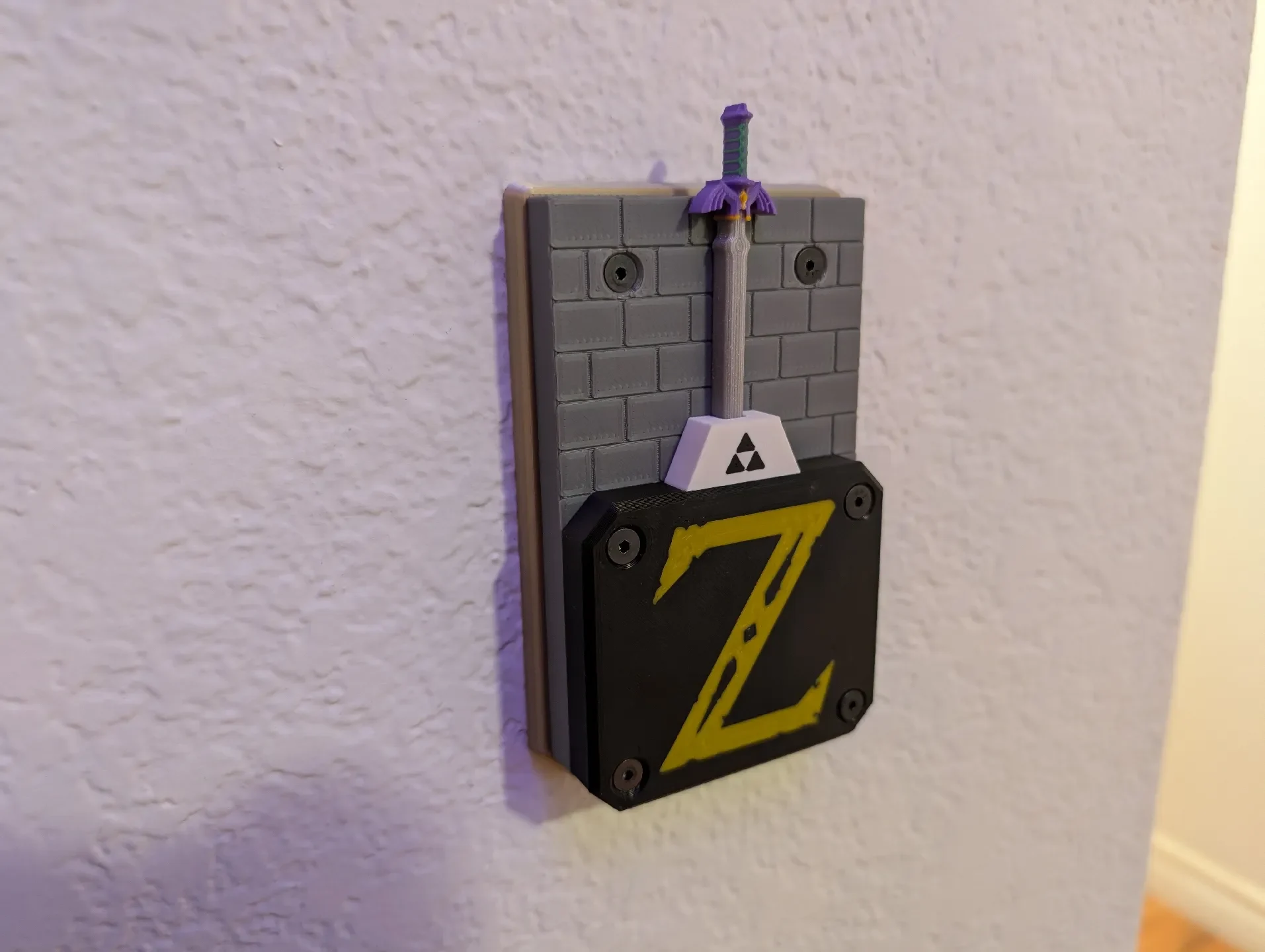

Просто потяните меч вверх, чтобы включить переключатель, и вставьте его обратно в подставку, чтобы выключить.
В то время как все остальное было напечатано с помощью сопла диаметром 0,4 мм, рукоять меча на исходном изображении была напечатана с использованием сопла диаметром 0,2 мм и с помощью Bambu Lab AMS. Пробег может варьироваться, но моему принтеру потребовалось около 13,5 часов, чтобы напечатать это, и хотя я очень доволен тем, как все получилось, я бы рекомендовал делать это только в том случае, если вы готовы сжечь изрядное количество нити. На изображении ниже показано, сколько отходов принтера было произведено при изготовлении этого конкретного компонента сборки.
Обновление от 29.06.26:
Были обновлены следующие файлы:
-Лезвие (Добавлена функция позиционирования, чтобы меч двигался более плавно при движении вверх и вниз. Добавлено больше материала, в котором «Лезвие» соединяется с переключателем, чтобы между ними не было слишком большого люфта.)
-Слой кирпичей (добавлен в канал для функции определения местоположения «Лезвия», чтобы он не раскачивался н�� на своем месте в «Слое кирпичей»).
-Задняя пластина (из задней пластины удален лишний материал, из-за которого она не прилегала впритык к стене.)
Распечатать «Эфес» с соплом 0,4 и без АМС вполне можно, но разница между ним и печатью с использованием сопла 0,2 с АМС — день и ночь.
Требования
Для печати этого отпечатка требуется AMS или MMU, как показано на изображениях.
Помимо оригинального оборудования на крышке переключателя света, в этой сборке используется FHCS № 6-32 x 0,500 дюйма в количестве 8 штук, или, если вы предпочитаете метрическую систему мер, вы можете использовать FHCS M3,5 x 0,6 x 13 мм.
Плоская отвертка (для снятия и повторной установки винтов на крышке выключателя света)
Набор дюймовых или метрических шестигранных ключей/крестовая отвертка (это действительно зависит от того, где вы приобрели FHCS)
Печать указателей
Для печати «Лицевой панели», «Пьедестала» и «Рукоятки» требуется AMS или MMU, но если вы готовы пожертвовать предполагаемым внешним видом, вы все равно можете распечатать их без использования устройства смены инструмента. Каждый из ранее перечисленных файлов разбит на разделы, чтобы вы могли легко раскрашивать цветные области слайсера.
Инструкции по сборке
Снимите существующую крышку с выключателя света.
Прикрепите «Заднюю пластину» к стене с помощью имеющегося оборудования.
Вставьте «Пьедестал» в «Переднюю пластину». Посадка должна быть плотной, но не слишком тугой.
Прижмите «Эфес» к «Лезвию». Прилегание для этого также будет плотным, но не настолько плотным, чтобы вы не могли прикрепить 2, слегка надавив. Теперь у вас есть собранный меч.
Изображение потеряно
Вставьте собранный меч в треугольный канал на слое «Кирпич», а затем расположите круглое отверстие над кончиком переключателя. После установки прикрепите его к «задней пластине», используя 4 шт. FHCS.
Другой рукой поместите сборку «Пьедестал» и «Лицевая панель» поверх меча. Как только вы его прикроете, вы можете отпустить меч, так как он застрянет на месте.
Освободив другую руку, возьмите оставшиеся 4 FHCS и начните вручную затягивать их в 4 отверстия, пока они не перестанут двигаться дальше. С этого момента вы можете отпустить сборку «Передняя пластина» и завершить ее затяжку с помощью шестигранного ключа или отвертки.
Поздравляю, вы закончили. Наслаждайтесь!
