QiDi Max4 (X-Max 4) Дополнительная насадка вентилятора......
С завода дополнительные вентиляторы на QiDi Max4 ничего не делают. Они дуют почти прямо вверх, к верхнему стеклу, вместо того, чтобы направлять дополнительный охлаждающий воздух через область печати. Впервые я узнал об этой проблеме из видео на YouTube от Crizs Creations (видео внизу, чтобы текст был аккуратным, и спасибо создателю, который помог мне вспомнить, где я впервые увидел сообщение о проблеме). Это было до того, как у меня появилась машин��, и до того, как я смог провести собственные тесты. Мы пришли к разным выводам относительно основной причины проблемы, но после краткого тестирования на моей машине я смог подтвердить выводы, представленные в видео. Однако, независимо от диагноза первопричины, решение будет одним и тем же: сопло воздуховода. Пока не видя никаких решений, я почувствовал, что это необходимо исправить.
Проблема возникает из-за того, что корпус дополнительного вентилятора просто выбрасывает весь воздушный поток из открытого угла, оставляя только скос вдоль заднего угла, помогающий поворачивать воздух. Воздух так не течет, поэтому струя воздуха — это просто дикий порыв ветра, дующий вверх и наружу под углом 60°. Это сопло задерживает воздух в верхней части корпуса, заставляя его вытекать через область печати. Чтобы вещи не высыпались вниз, он также при��имается к корпусу по нижней части разреза и немного выступает вперед от верхней стенки. Профиль этого выступа повторяет лицевой угол опор колонны, что облегчает печать. Некоторое количество воздуха все же попадает вниз из-за довольно короткого пути направляющей, обусловленного рельефом, необходимым для печатающей головки сбоку. Эту проблему можно было бы решить, добавив сужение вверх к верхнему краю сопла, но я иду дальше. РЕДАКТИРОВАТЬ: Можно также попробовать перепрофилировать нижнюю губу, чтобы убрать наклон и добавить обратный скос к нижней части. Вероятно, уклон на выходе тянет поток воздуха вниз. ЭТО ПОДТВЕРЖДЕНО — меня беспокоило, что я не проверил это сам, поэтому снял нижнюю губу ленточной шлифовальной машиной. Поток воздуха вниз прекратился. Угол нижней губы действует как водосброс, к которому прилипает и частично отклоняется воздушный поток. Это не было огромной ничьей, но это было нежелательно. Проблему решает сглаживание или обрезка нижнего края розетки. Это представляет собой проблему, поскольку передняя поверхность очень тонкая (2 мм — максимально допустимое пространство), нижняя часть выреза стойки требуется для нижних петель воздушной заслонки, а удаление нижней кромки также усложняет печать из-за меньшей площади поверхности, а также проблем с толщиной кромки при использовании жаропрочных материалов. Сложно, но не невозможно. Я оставлю это как настройку для других — эта версия дизайна подходит для моих целей. /РЕДАКТИРОВАТЬ

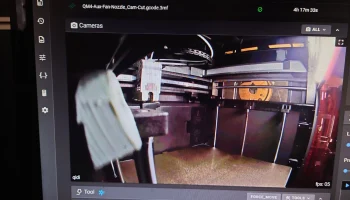

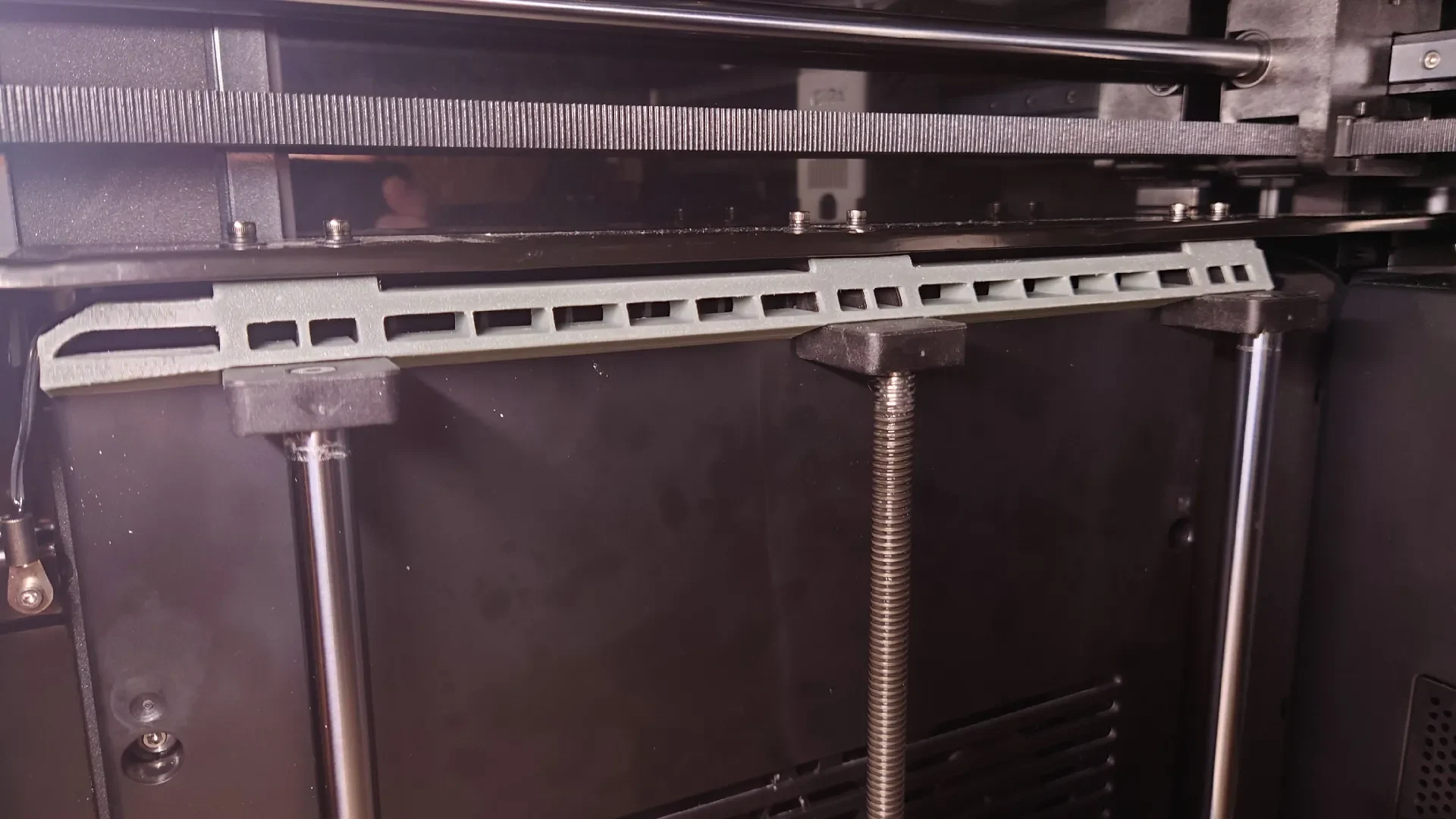

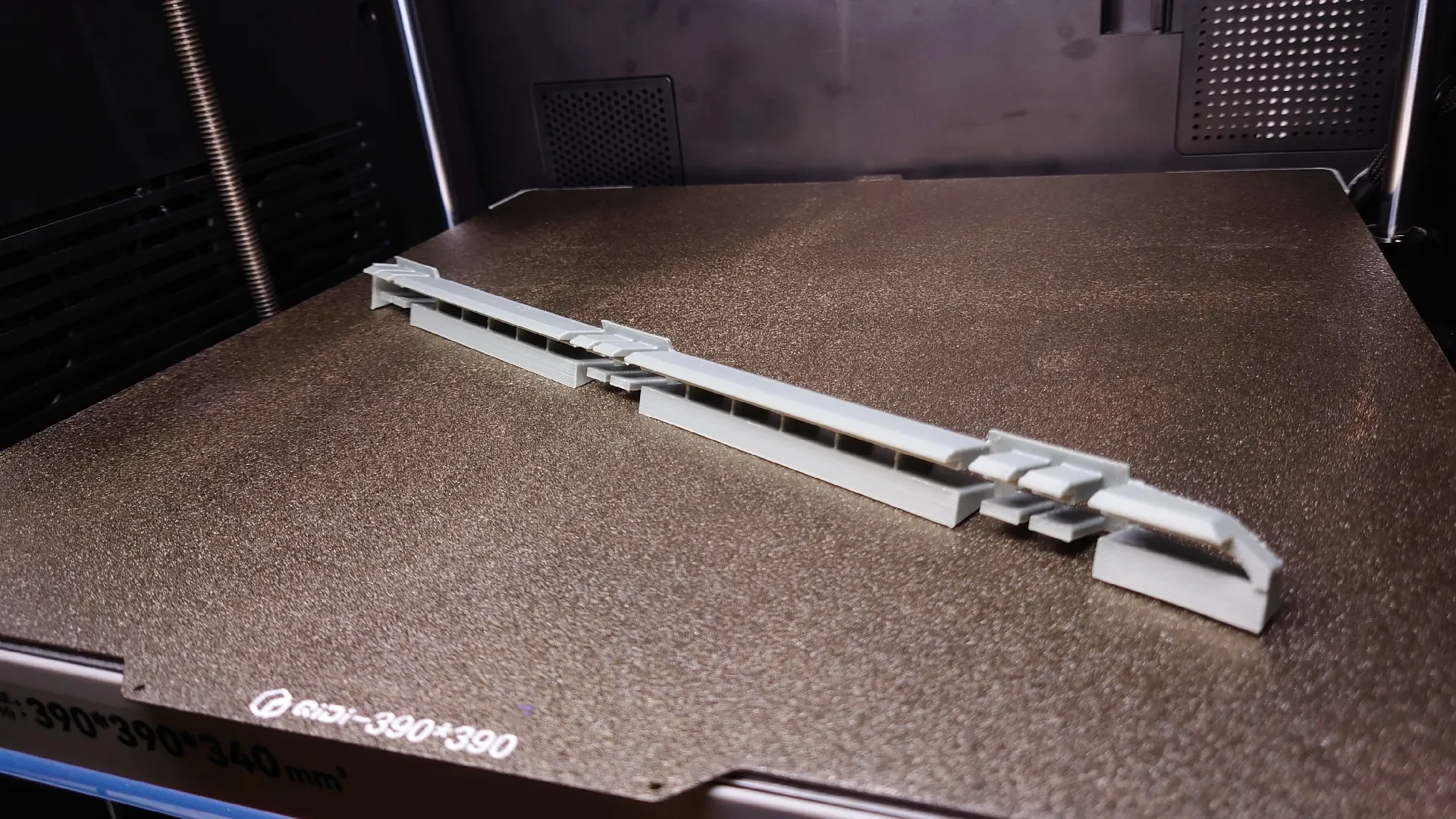

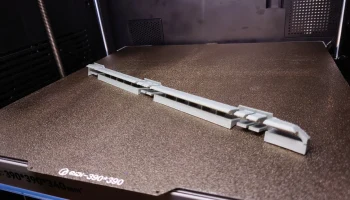

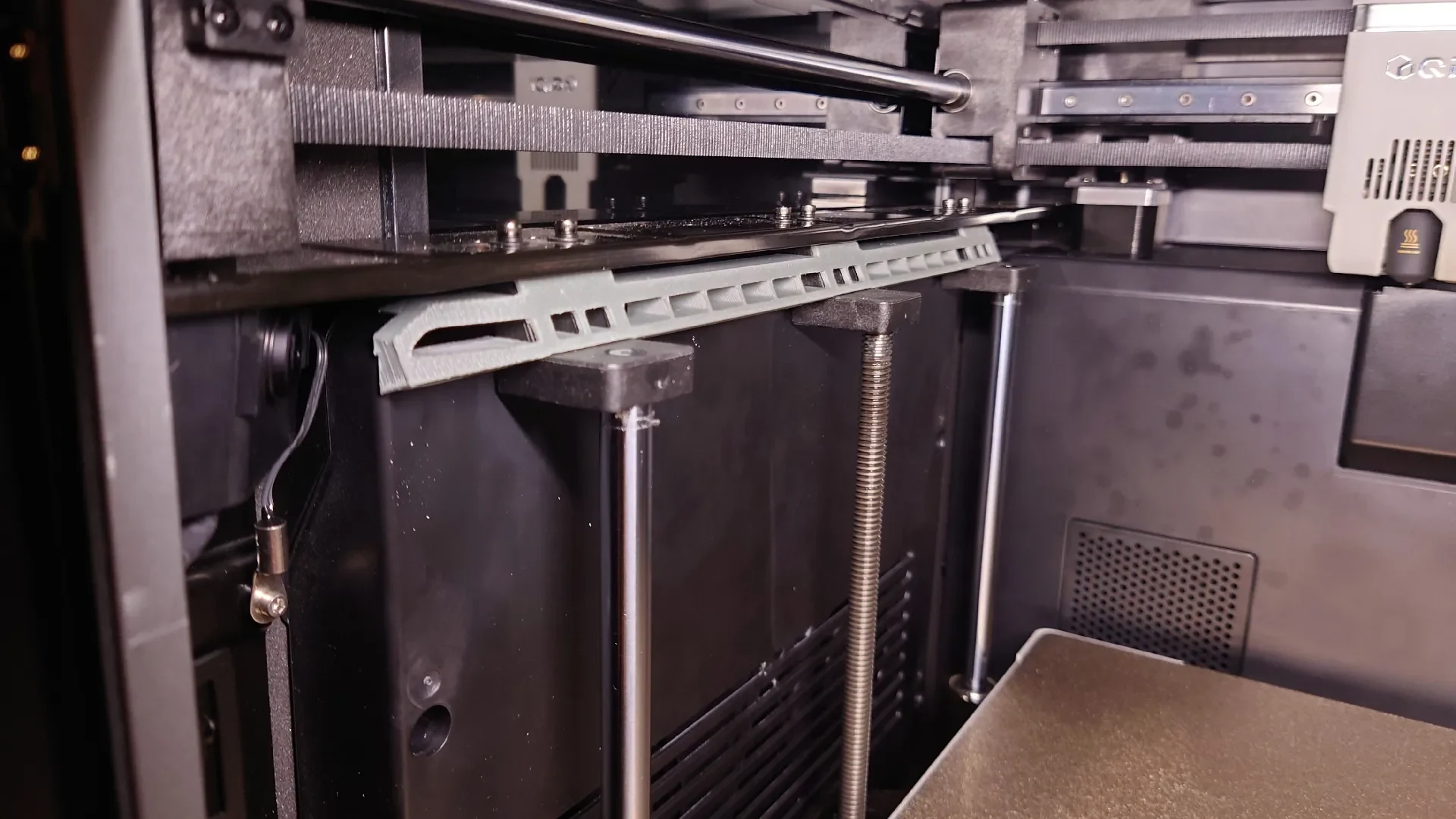

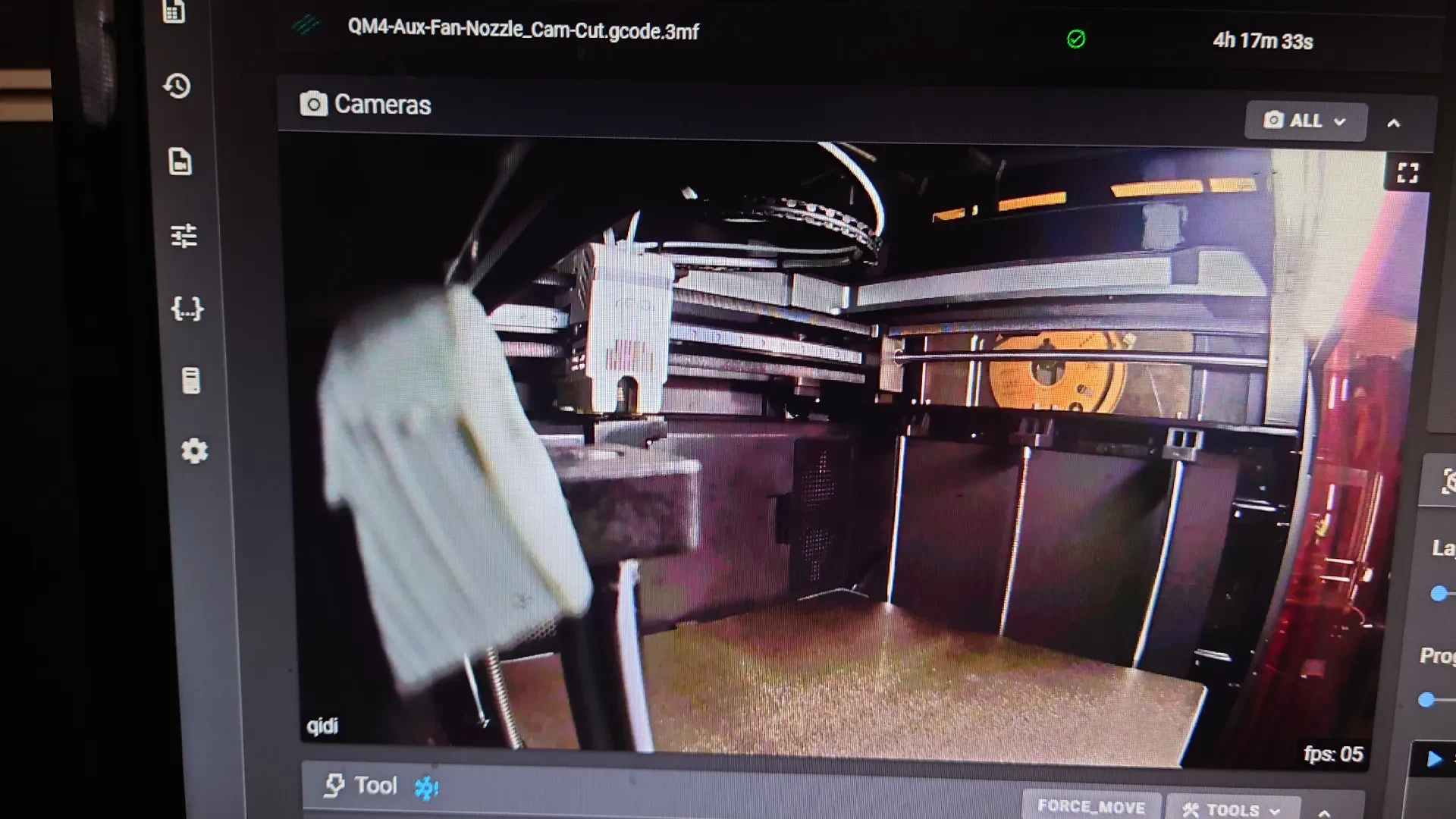

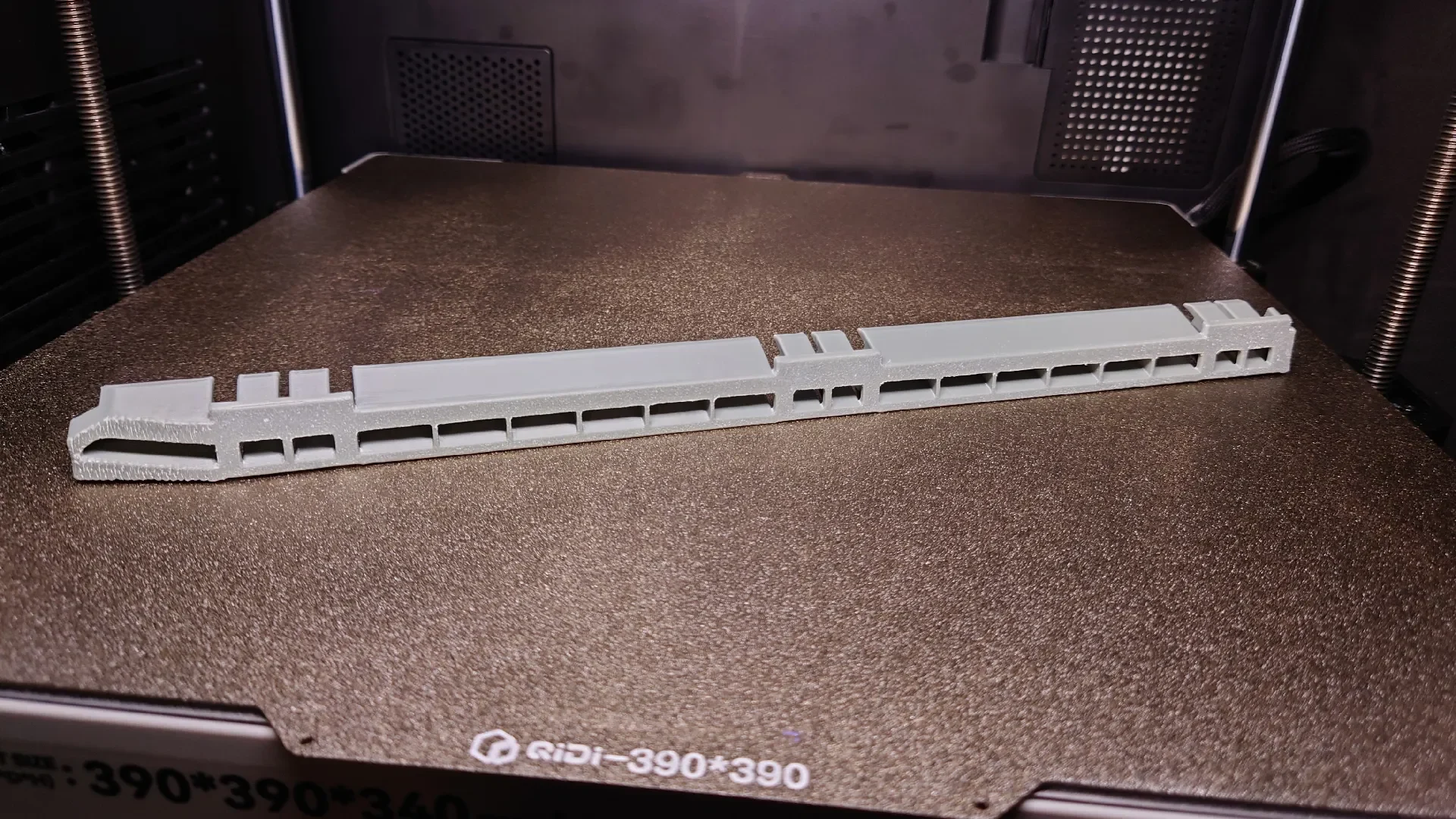

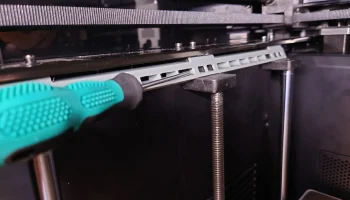

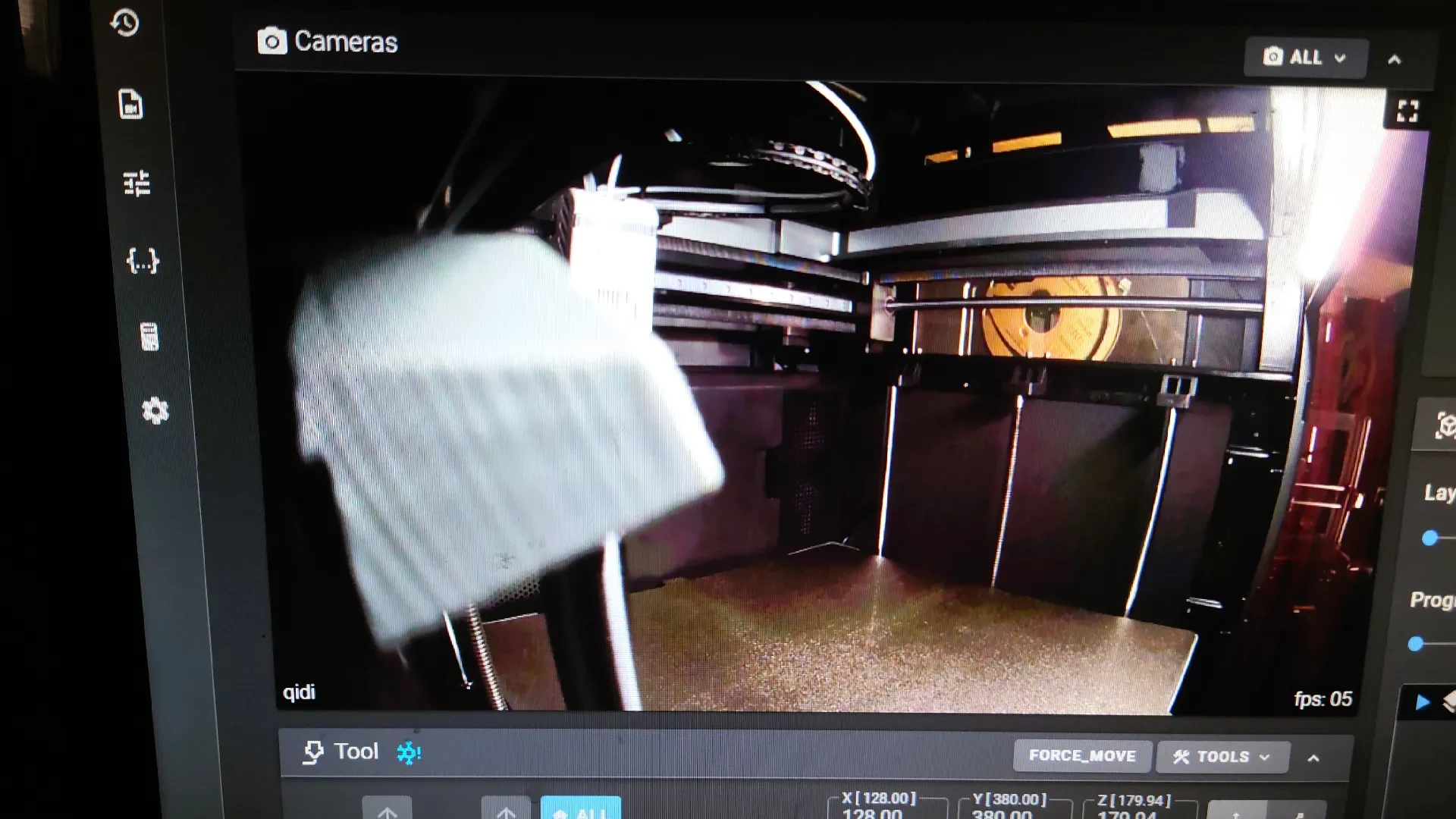

Пример на фотографиях был напечатан из ASA с опорами на скошенной поверхности среза. Существует версия без этого скоса, которая не требует никаких подставок для печати. Однако версия без вырезов закрывает часть обзора камеры, в частности, она закрывает область, где печатающая головка находится над желобом для отходов (на фото). Если вы не смотрите на камеру в Fluidd, версия без выреза работает немного лучше вдоль переднего края печатной платформы, и ее легче печатать. Для печати проще всего и просто расположить деталь ��ицевой стороной (выходом воздуха) на станине. Если вы мастер настройки поддержки, вы можете расположить деталь лицевой стороной вверх в качестве последнего слоя печати, чтобы получить красивую поверхность на всех видимых участках. Кроме того, обязательно печатайте на материале, способном выдерживать очень высокие температуры в камере, которые могут достигать эти принтеры (65°C на самом деле не является пределом, особенно для длинных и горячих отпечатков). АБС — это минимум. Обязательно запишите масштаб сжатия в слайсере, прежде чем печатать все целиком.
Сильный приток воздуха ощущается в первой трети области печати, сужаясь до легкого ветерка в дальнем конце. С некоторой доработкой это могло бы
