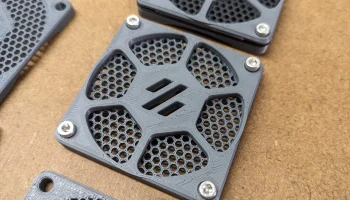

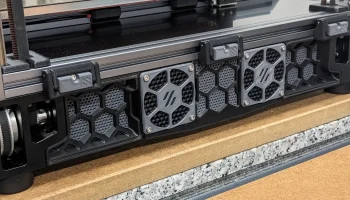

Модульные сетчатые вставки для решетки вентилятора Voron....

Когда я добавил шестиугольную сетку к юбкам Voron, мне также хотелось иметь такой же вид и дополнительную защиту решеток вентиляторов. Поэтому я разработал эту модель, отвечающую моим потребностям:

Обеспечьте прочную сетку, которая не сломается случайно
Модульная конструкция позволяет экспериментировать с различными вариантами и цветами без необходимости настройки нескольких материалов или замены нити во время печати.
Сетка, которая точно соответствует моим юбкам из сетки Voron.
Опция с высоким расходом воздуха, не влияющая на поток воздуха со стороны вентилятора.
Совместим со стандартной юбкой Voron и деталями решетки вентилятора.

Совместимость: я разработал детали для Voron 2.4 R2, но предполагаю, что они подойдут и к другим принтерам Voron 2 и Trident. Пожалуйста, дайте мне знать, если вы используете его с другими моделями Voron, и я обновлю описание.

Поддержите меня: пожалуйста, поставьте лайк, если вам действительно нравится эта модель и вы ее используете. Это очень помогает получить немного нити, необходимой для всех тестовых отпечатков при создании моделей, которыми можно поделиться с вами!

Сетчатая вставка

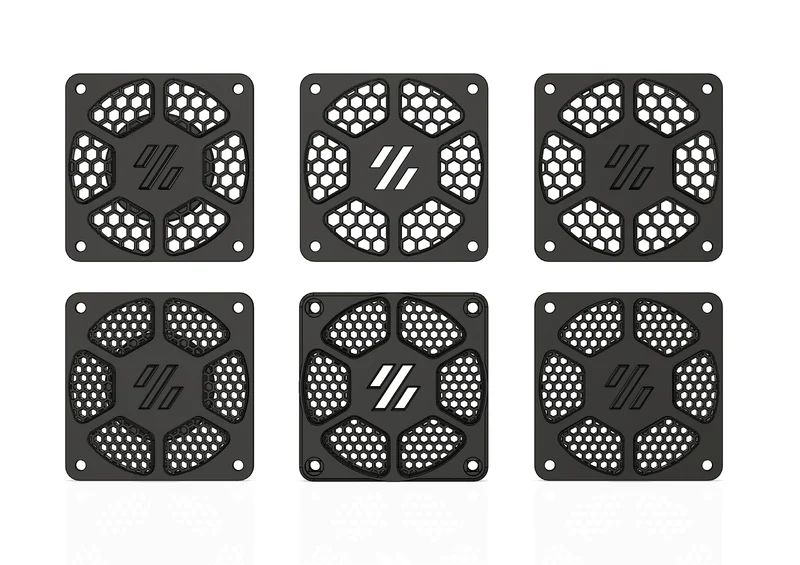

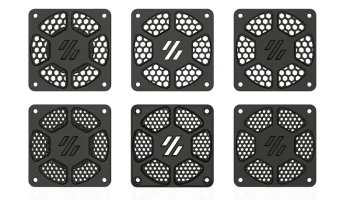

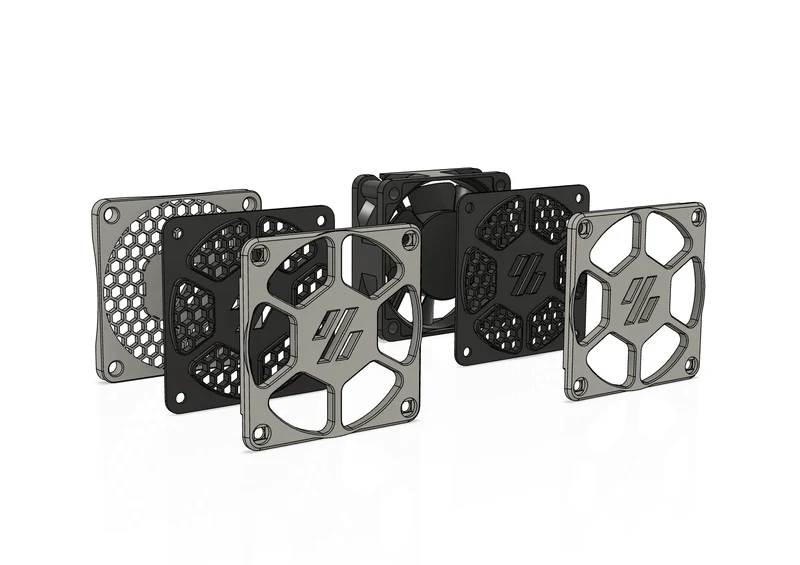

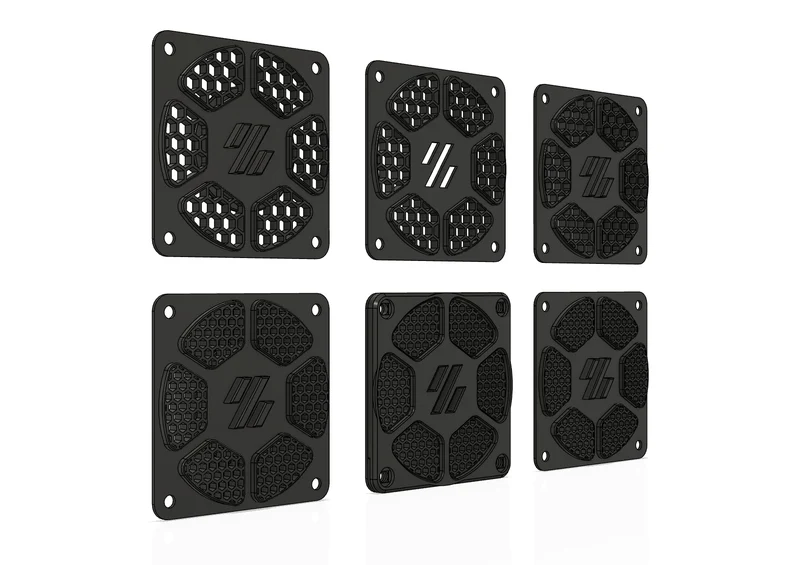

Я придумал сетчатую «вставку», которая проходит между оригинальной решеткой вентилятора и кронштейном/вентилятором, при этом сетка также заходит в решетку вентилятора. Существуют разные варианты этой сетчатой ​​вставки: для большей защиты или большей циркуляции воздуха, а также для вырезанного или тисненого логотипа. Существует также возможность закрыть средний корпус вентилятора (те, что слева на рисунке ниже), если вы хотите сделать это из эстетических соображений (например, если у вас есть вентилятор, который не совсем соответствует цветовой схеме вашего принтера):

Слуга

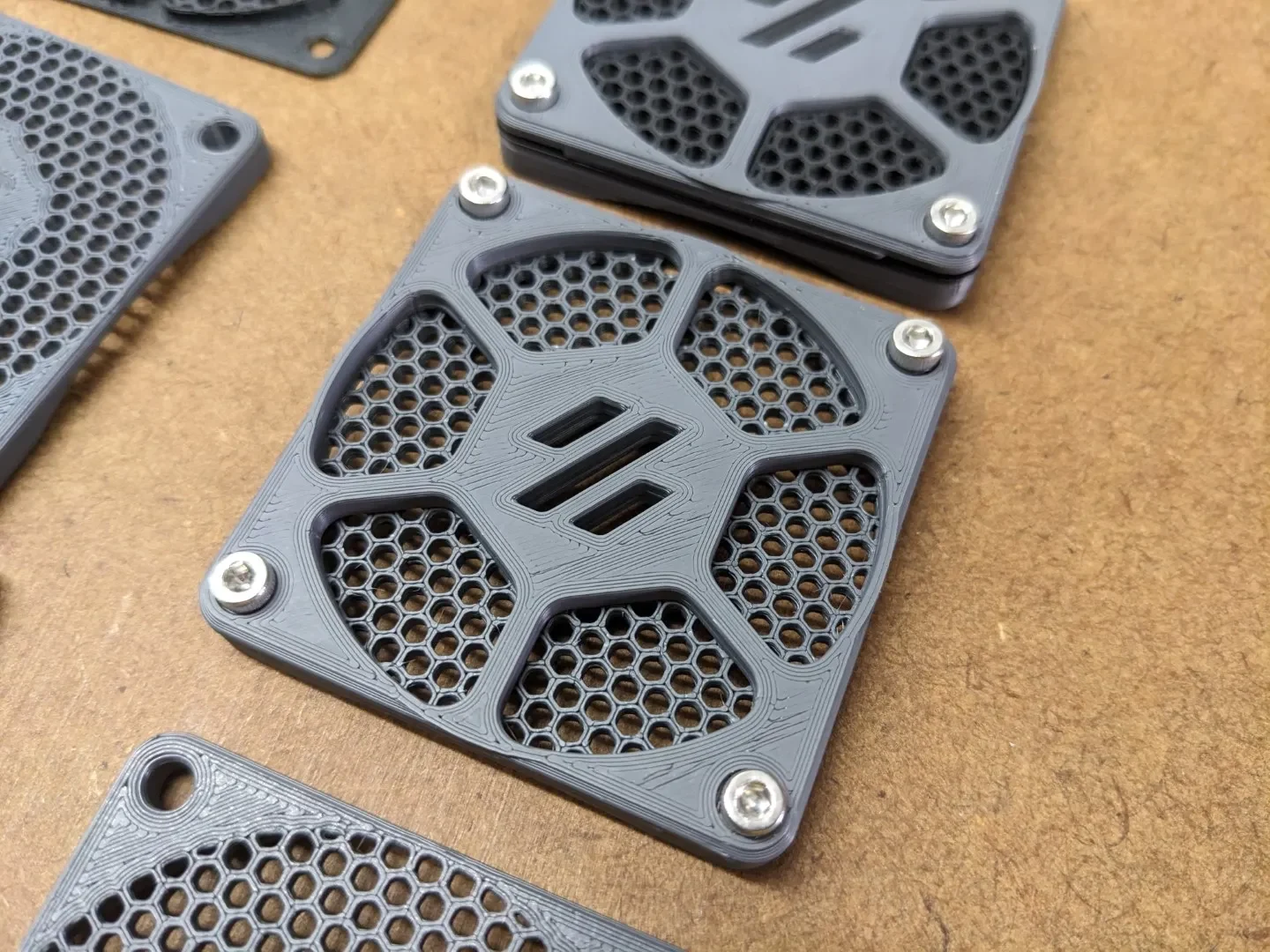

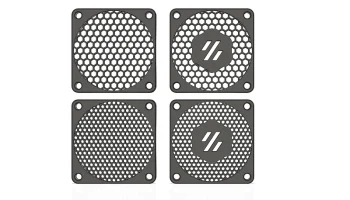

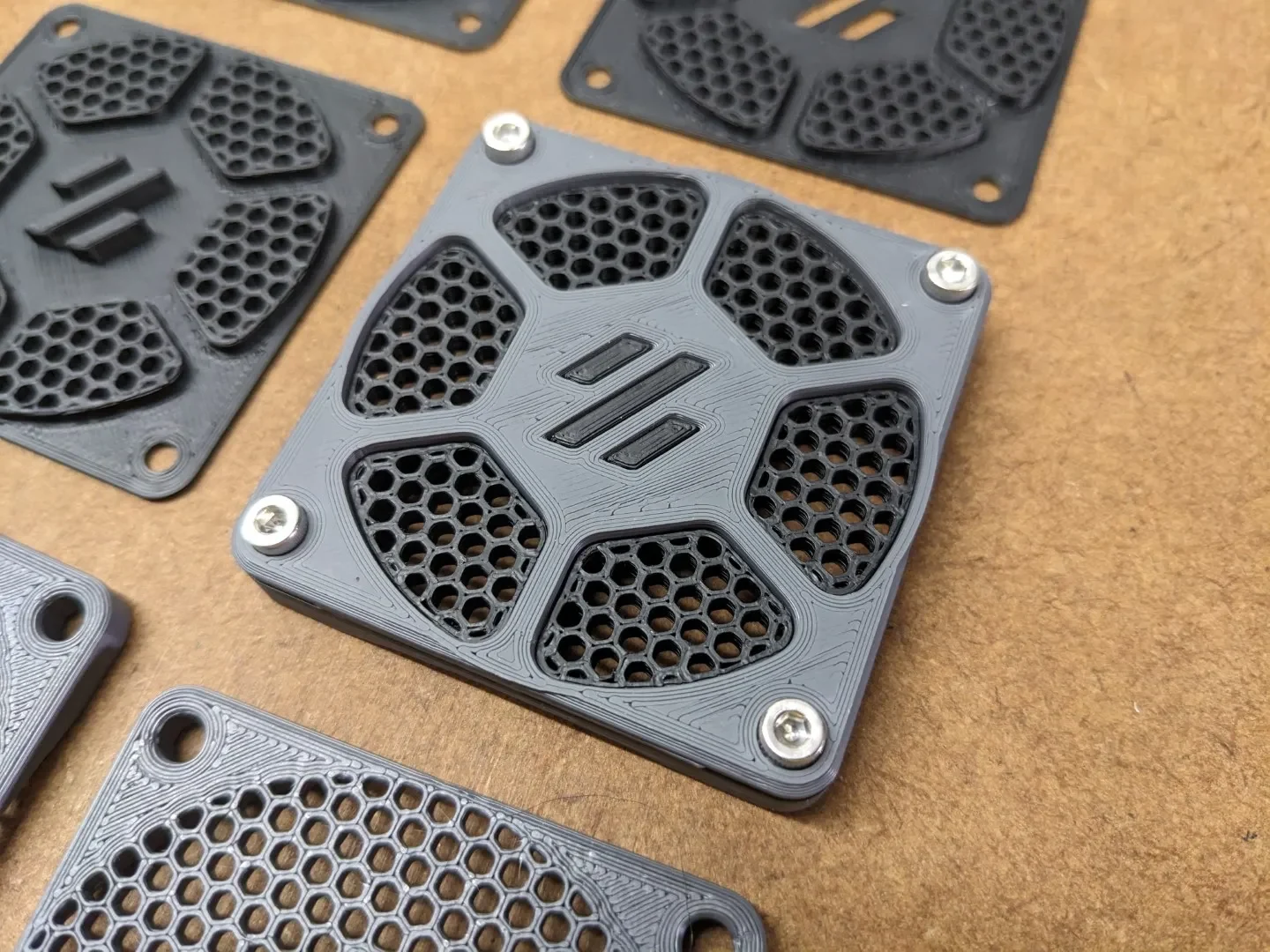

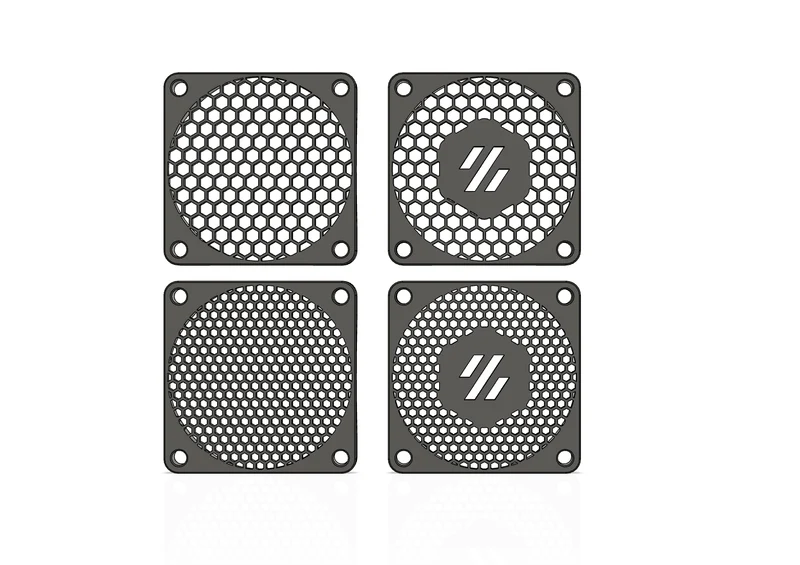

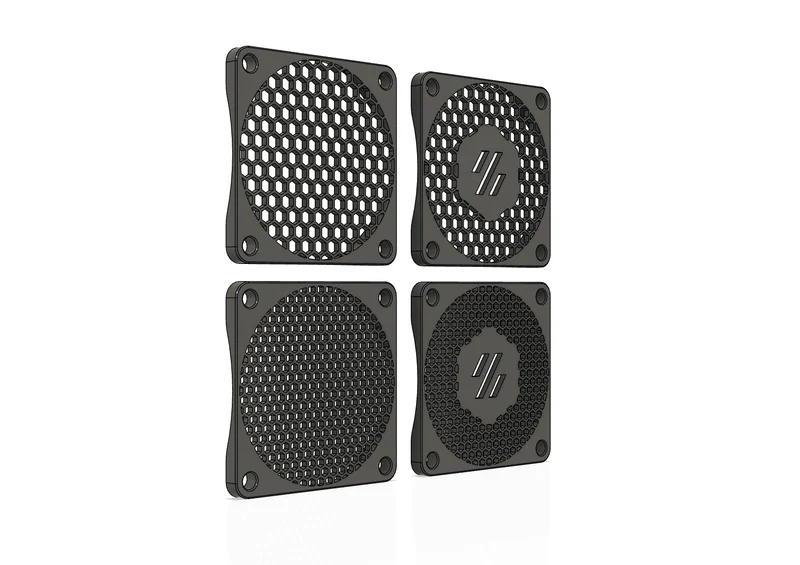

Хотя сетчатая вставка уже достаточно прочная, поскольку мне не нравились хлипкие стандартные фиксаторы для моего Voron 2.4, я модифицировал эти фиксаторы, чтобы они также имели точно такую ​​же сетку, чтобы их можно было использовать вместе с сетчатыми вставками. А сетка придает конструкции существенно большую устойчивость:

И еще один вариант

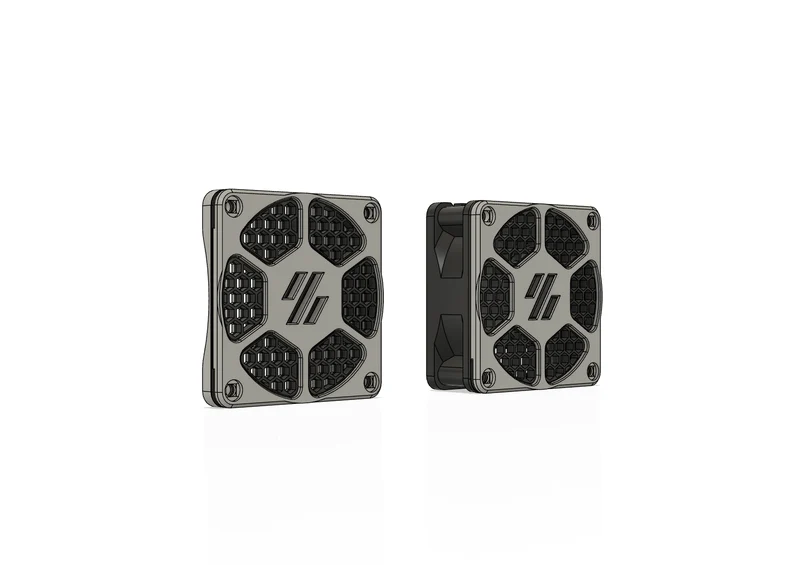

Помимо использования сетчатой вставки вместе с решеткой вентилятора и фиксатором (первый ряд в таблице ниже), вы также можете использовать только решетку вентилятора с сетчатым фиксатором (второй ряд), возможно, в случае, если вы хотите немного меньше контраста во внешнем виде вашего принтера:

Распечатать инструкции

Просто используйте стандартный профиль Voron (с шириной экструзии 0,4 мм); поддержка не требуется.

Сборка

Следуйте инструкциям Voron, используйте те же термосетки для крепления решетки вентилятора, и вы на правильном пути.

Сетчатую вставку необходимо разместить между юбкой и кронштейном/решеткой вентилятора (так, чтобы они заходили на заднюю часть юбки, а решетка находилась спереди). Это легко сделать, когда все детали у вас под рукой. Поскольку сетчатая вставка также защелкивается в решетке вентилятора, выполняйте этот этап сборки, размещая решетку вентилятора на детали фартука. Но не волнуйтесь, ничего критического и совершенно тривиального, когда вы держите детали в руках.

Дополнительные детали юбки

Я также создал очень похожие сетчатые вставки для Voron 2.4 и юбки Trident, которые идеально сочетаются с этой сеткой решетки вентилятора. И на мой взгляд есть некоторые преимущества вставных сетчатых вставок по сравнению с внесением сетки в слайсер и непосредственно в юбку (аналогично решеткам вот в этой модели). Итак, посмотрите, если хотите:

Съемные сетчатые вставки для юбок Voron 2.4 и Trident.
