Вставные сетчатые вставки для юбок Voron 2.4.........
Я хотела, чтобы юбки моего Ворона выглядели красиво в сеточном стиле, но без перепечатки юбок целиком и особенно без «смешивания» со слайсером. Поэтому я разработал эти сменные сетчатые вставки, которые, помимо потрясающего внешнего вида, также защищают электронику в нижнем отделении и ваши пальцы .
Эта модель...
дает вам прочную сетку, которая не сломается
является модульным, так что его можно прикрепить к стандартным деталям юбки без необходимости что-либо перепечатывать.
не требует никакой «магии» в Слайсере
дает вам многоцветный вид без настройки нескольких материалов / замены нити в середине печати
Сетчатая вставка

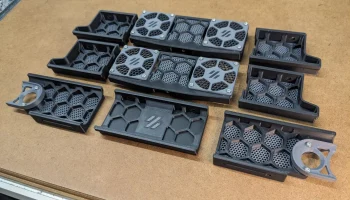

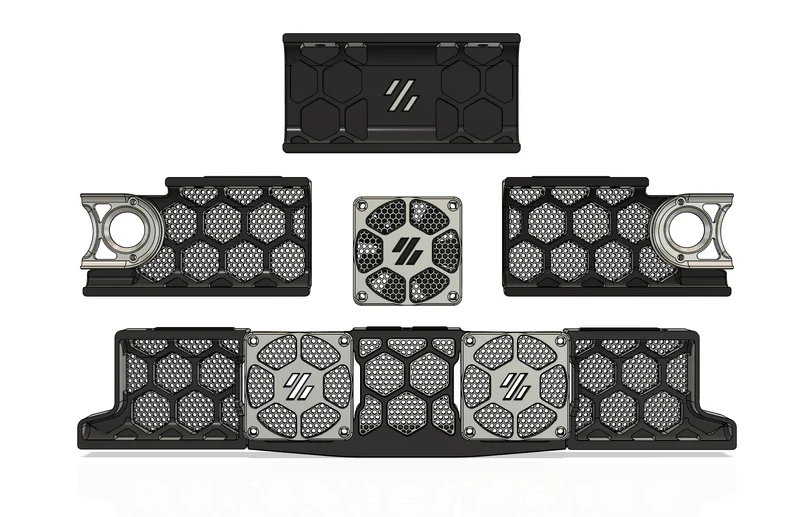

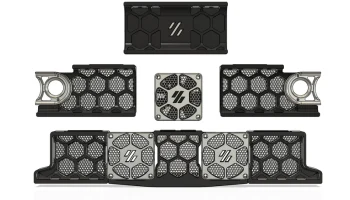

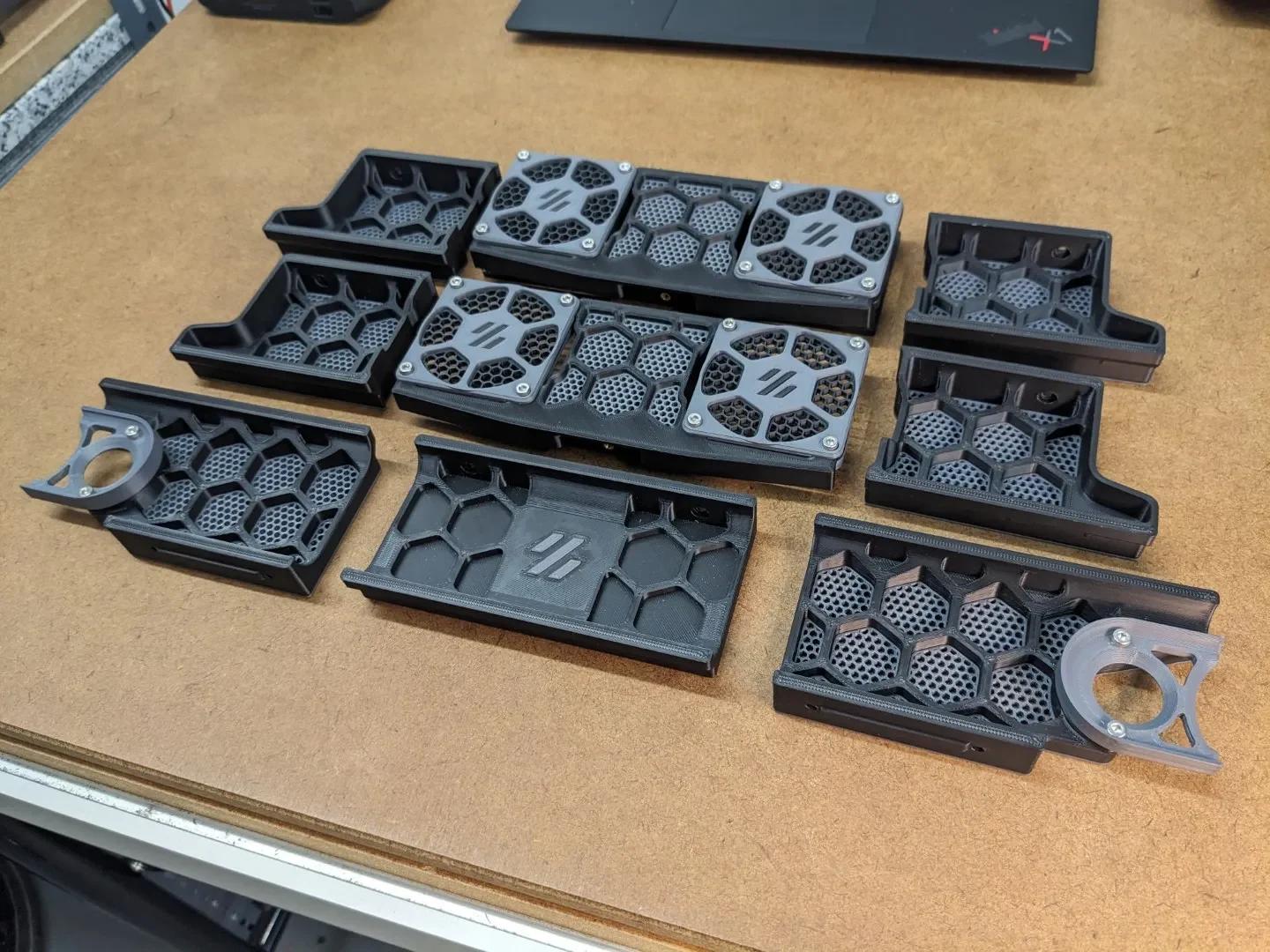

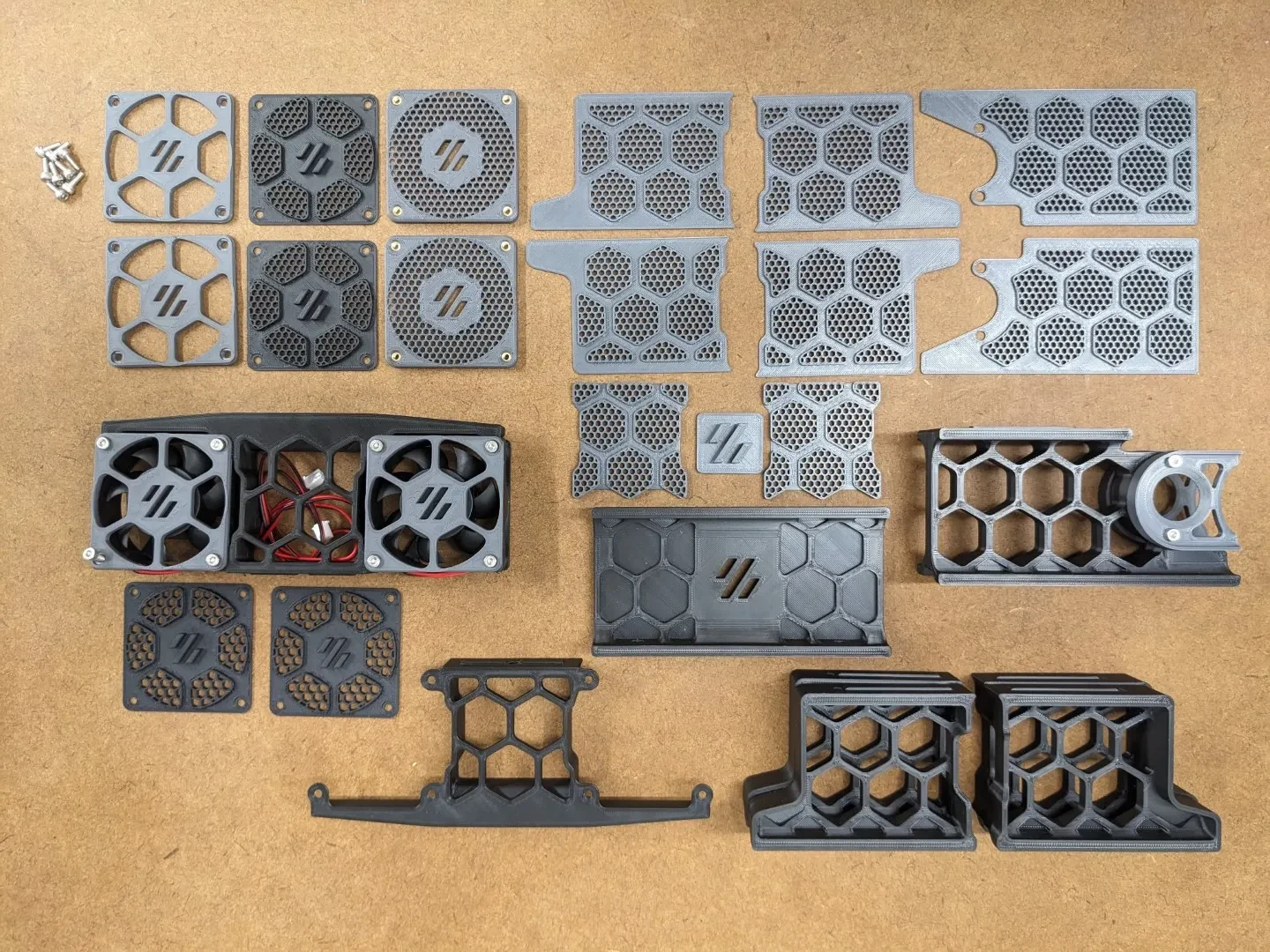

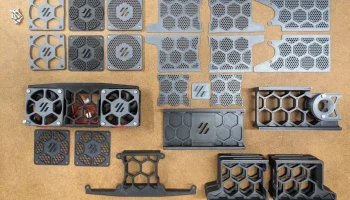

Это полный набор сетчатых вставок для юбки Voron 2.4 (передняя и боковая юбка, а также задняя вставка с логотипом). Обратите внимание, что сетку решетки вентилятора, показанную на некоторых картинках, я поместил в отдельную модель. Так что загляните и сюда: Модульные сетчатые вставки для решетки вентилятора Voron.
Совместимость: я разработал детали для Voron 2.4 R2 300 мм, и эту версию я также тестировал. Я добавил детали для версий 250 и 350 и весьма оптимистичен, они подойдут. Если с этими версиями возникнет проблема, просто дайте мн�� знать, и мы ее исправим.

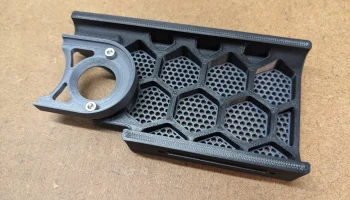

Существует две версии вставок передней юбки. Те, которые я создал первыми (версия с ЧПУ), прекрасно работают с креплениями двигателя CNC Z от Chaoticlab, но, если посмотреть в САПР, они могут конфликтовать со стандартными напечатанными деталями Voron (см. изображение). По этой причине я создал вторую версию, которая должна работать в обоих случаях.
Поддержите меня: пожалуйста, поставьте лайк, если вам действительно нравится эта модель и вы ее используете. Это очень помогает получить немного нити, необходимой для всех тестовых отпечатков при создании моделей, которыми можно поделиться с вами!
Печать
Особых требований к печати нет. Просто используйте профиль Voron по умолчанию с шириной экструзии 0,4 мм. Никакие опоры не нужны
Детали спроектированы с зазором всего 0,1 мм между вставкой и юбкой, поэтому они достаточно плотно прилегают к юбке и создают ощущение зажима.

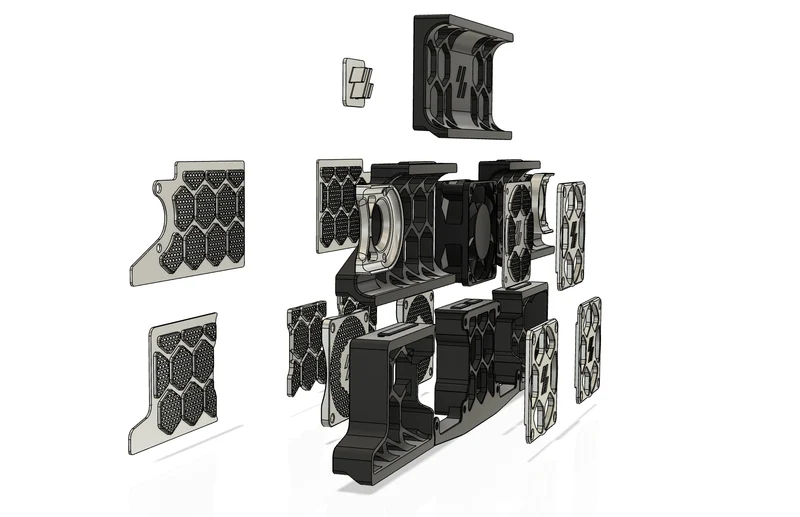

Сборка

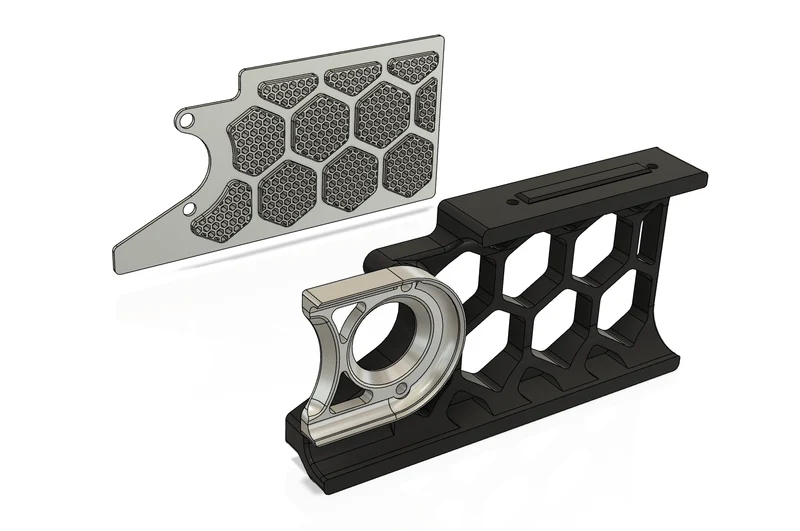

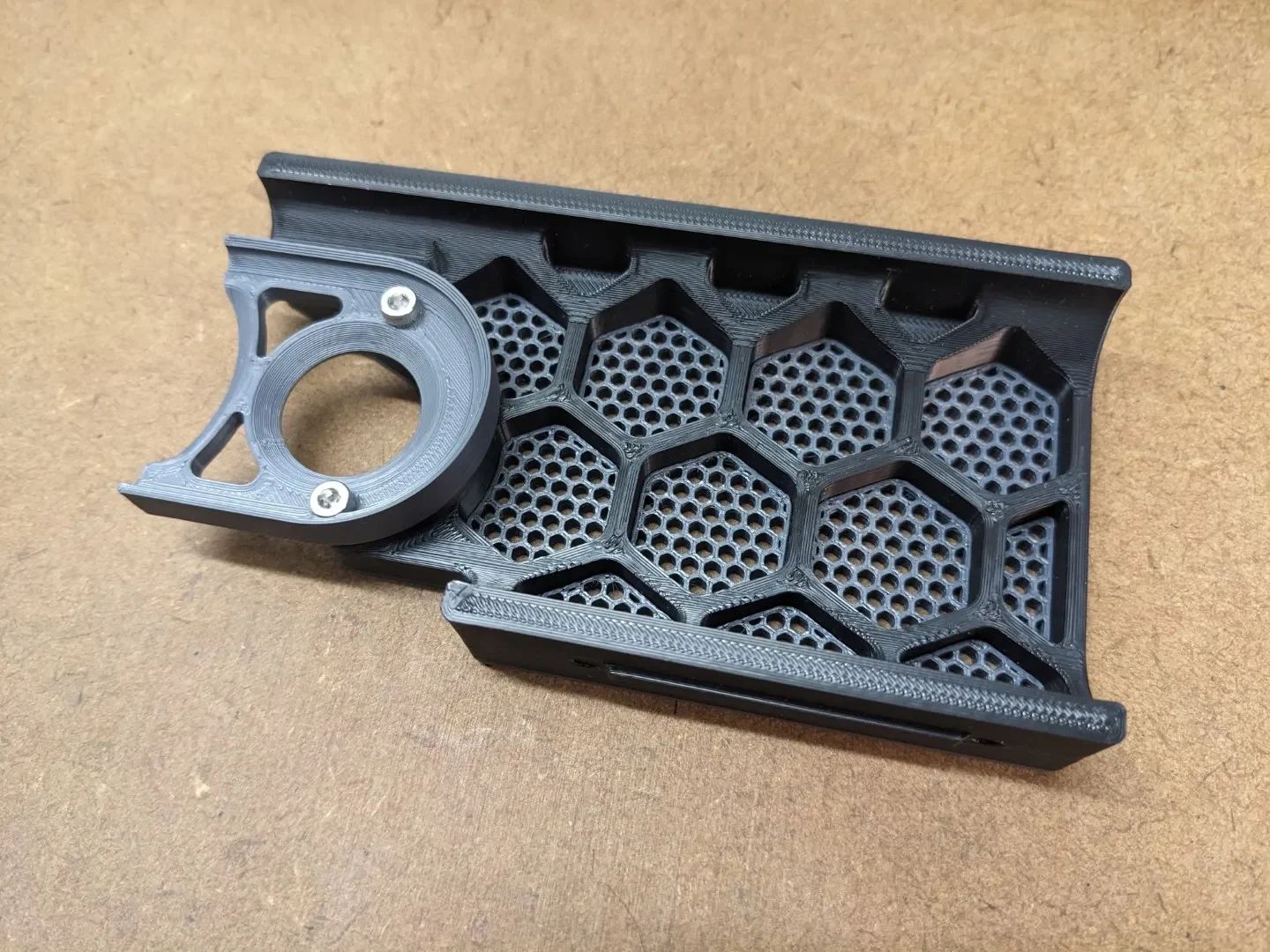

Боковые юбки
Для левой и правой сетчатых панелей, после того как вы проверили, что все подходит, нанесите на вставку сетки немного суперклея, как показано на изображении. Благодаря «стенкам» вокруг шестиугольников клей очень легко наносить, и он останется там, г��е должен быть, без каких-либо беспорядков ;-). После нанесения клея просто плотно прижмите его к юбке.
Собрать центральную юбку немного сложно, но поскольку деталь достаточно гибкая, она очень надежно прилегает и удерживается на месте без необходимости использования суперклея:
Начните со вставки нижней части вставки.
Немного согните вставку, чтобы вставить один из верхних углов.
Продолжая немного сгибаться, загните и другой угол.
Теперь плотно прижмите все к юбке.

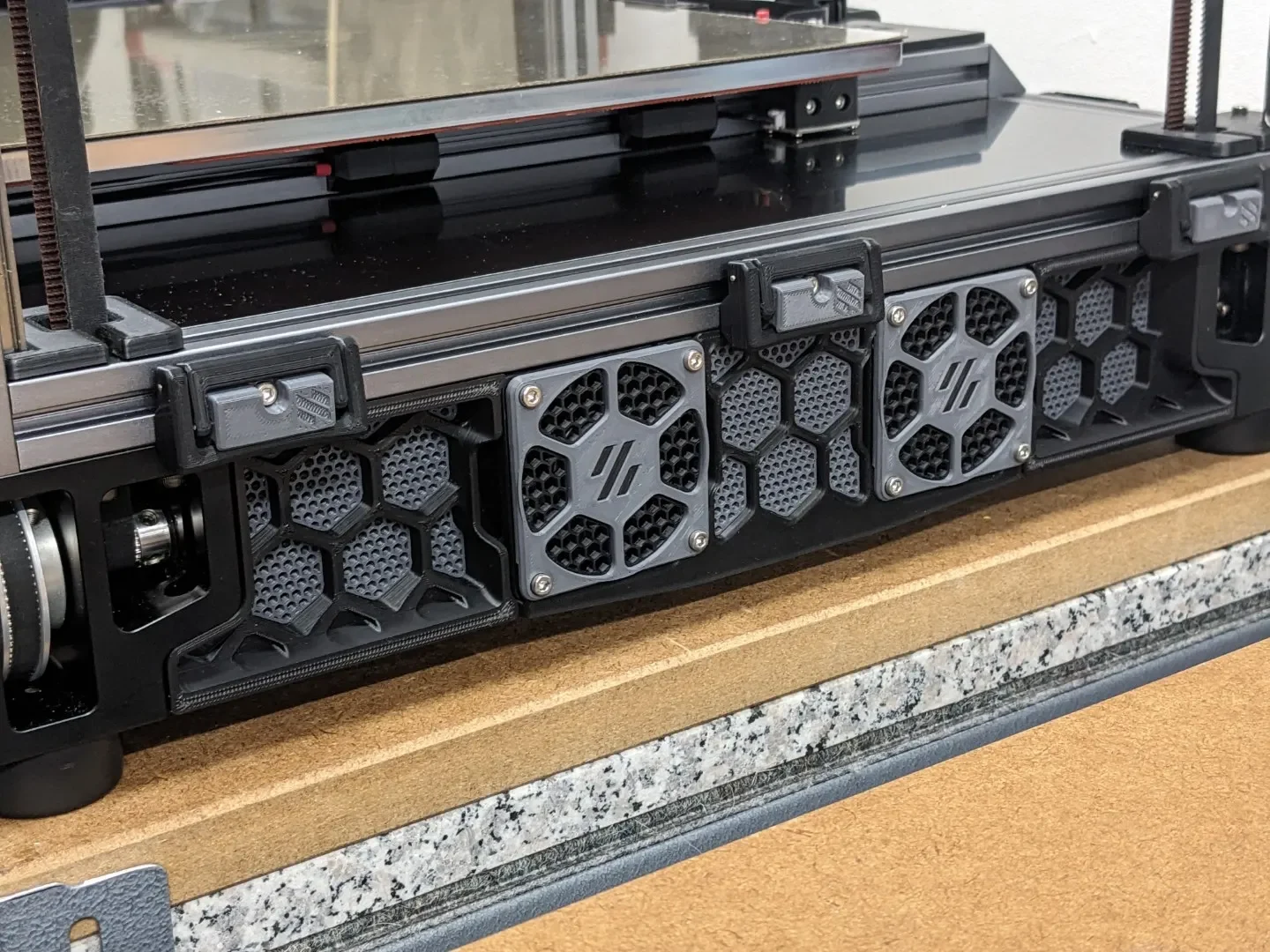

Передние юбки
Обязательно выберите правильную версию в зависимости от того, распечатали ли вы крепления двигателя Z или их версии с ЧПУ.
А что касается боковых юбок, добавьте немного суперклея.
Решетки вентиляторов
Существует отдельная модель решетки вентилятора, дающая вам несколько вариантов на выбор, поэтому ознакомьтесь с ней:
Задняя юбка
Нечего сказать, просто вставка с логотипом, которую нужно вдавить.
Окончательная сборка
Просто прикрепите его к раме так же, как и неизмененную юбку. Сетчатые вставки и вентиляторы доба��ят 1,2 мм к юбкам внутри отсека для электроники, но это не должно мешать ничему, что вы делаете, или каким-либо модификациям, о которых я знаю.
