Stealth Press 1S - пресс для вставок с термофиксацией.......

О Стелс Пресс 1С

Stealth Press 1S: последняя версия прецизионного инструмента для вставки термофиксации своими руками

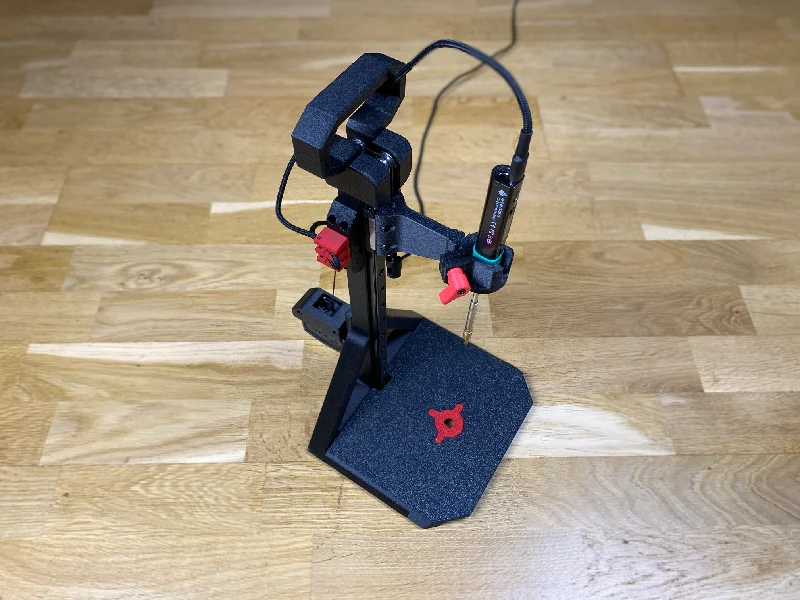

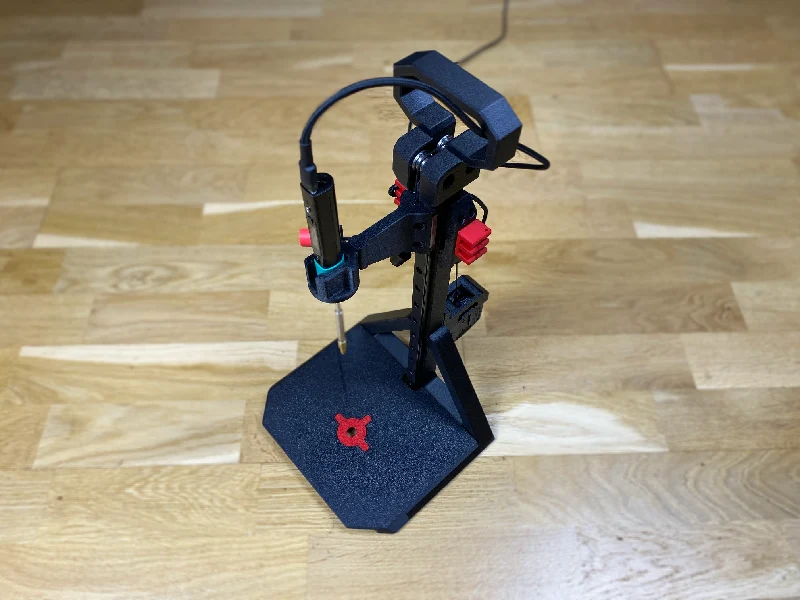

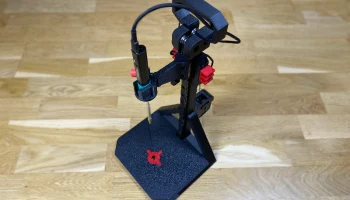

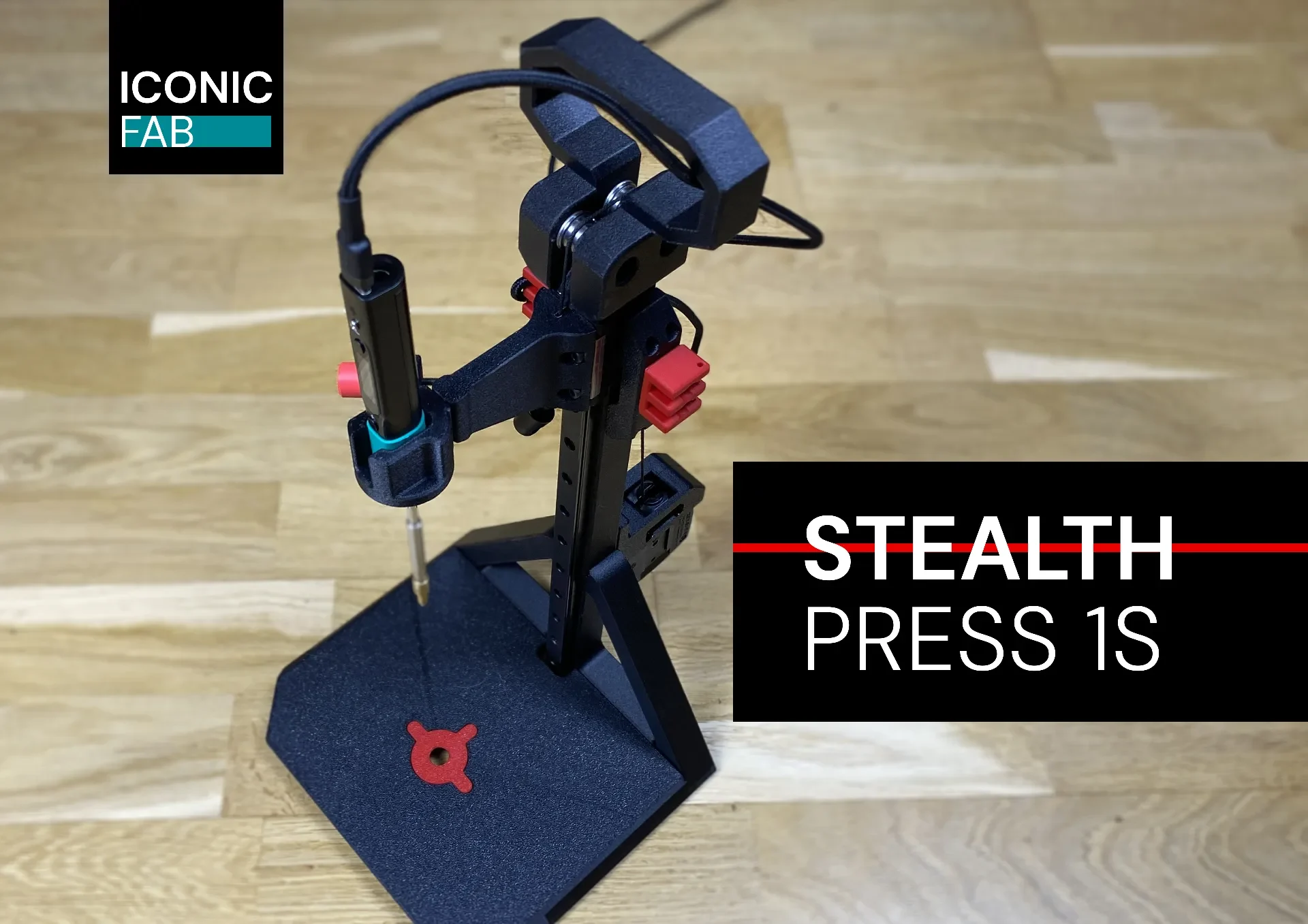

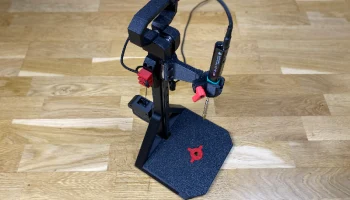

Stealth Press 1S — это высокоточный, в основном напечатанный на 3D-принтере инструмент для термофиксации, совместимый с обычными паяльниками TS100 и Pinecil.

Новые возможности Stealth Press 1S:

Быстроразъемные крепления без инструментов — замена термофиксации на обычную пайку происходит за считанные секунды.
Сменные вставки рабочей пластины (открытая/закрытая конструкция) для лучшей обработки мелких деталей.
Встроенная ручка для переноски для улучшения портативности.

Дополнительный ящик для хранения позволяет хранить в порядке паяльные жала и термофиксаторы — скачать можно здесь.

Основные преимущества:

Профессиональная точность благодаря линейному рельсу MGN12H длиной 300 мм.
Встроенная рабочая пластина для печати
Гибкие возможности втягивания — премиум-класс KEY-BAK или экономичные альтернативы.
Инновационные улучшения дизайна по сравнению с аналогичными решениями, сделанными своими руками.
Профессиональные результаты без дорогих компонентов
Спецификация материалов и руководство по снабжению
Купить комплекты
Версия комплекта поставщика Страница продукта Регион
KB3D.com 1S Купить здесь США
Veetec3D 1S Купить здесь EU, INT
DREMC 1S Купить здесь RU
Blurolls3D.com 1 Купить здесь INT
Blurolls [на AliExpress] 1 Купить здесь INT
Toaiot [на AliExpress] 1 Купить здесь INT

* Комплекты R1 почти полностью совместимы с версией R1S, за исключение�� 1 болта и 1 гайки, подробности см. в спецификации ниже.

Руководство по самостоятельному поиску
Размер детали/стандартное количество Источник
Болты М3 М3х8 ШКС 40 Купить здесь
Болт М3 [1] М3х25 (или 30) ШКС 1 Купить здесь
Гайка M3 [2] M3 1 Купить здесь
Болты М5 М5х25 СЧС 2 Купить здесь
По��шипники (F = фланцевые) F695-2RS 4 Купить здесь
Термофиксирующие вставки с резьбой M3 (M3*OD:5*L:4) M3x5x4 30 Купить здесь
Линейный рельс с подшипником МГН12Н
300 мм 1 Купить здесь
Выдвижное устройство (Key-Bak®) Super48 36 дюймов 13 унций 1 Купить здесь
Выдвижное устройство (бюджетная альтернатива), версия 500 г. Купить здесь
Примечания к спецификации R1S
[1] [2] — 1 болт M3x25 (или 30) SHCS и 1 гайка M3 представляют собой лишь разницу в деталях между версиями R1 и R1S.

Паяльники и адаптеры
Паяльники (поддерживаемые варианты) Тип Источник
Вариант 1 Универсальный Купить здесь
Вариант 2 TS101 Купить здесь
Вариант 3 Pinecil Купить здесь
Адаптеры и насадки для термовставки Тип Источник
Адаптеры и жала для паяльника (универсальные) Универсальные Купить здесь
Адаптеры и жала для паяльника (TS100 или Pinecil) TS100 или Pinecil Купить здесь

Альтернативные версии и дополнения
Загрузите печатные детали для бюджетной альтернативы выдвижному устройству
Дополнение к ящику

Руководство по сборк��

В настоящее время не существует специального руководства по сборке Stealth Press 1S. Однако сборка Stealth Press 1S очень похожа на версию Stealth Press 1.

Загрузите ПОЛНОЕ И БЕСПЛАТНОЕ руководство по сборке Stealth Press 1 с иллюстрациями и пошаговым руководством или;
Следуйте инструкциям видеоруководства по сборке Stealth Press 1S от Iconic FAB.

Видеоруководства по сборке

Знаменитое видео-руководство по сборке FAB (для 1S)

Другие руководства по сборке (для версии 1)
Живая сборка от Nero3D (для v1) — Прессование и исправление Heatset
Живая сборка от ModBotArmy (для v1) — сборка инструмента для термовставки Stealth Press!

Поддерживаемые паяльники

Дженерик, TS100 или Pinecil.

Рекомен��ации по печати

Вот рекомендации по печати, которым вы должны следовать, чтобы добиться приличного успеха при печати деталей:

Процесс 3D-печати FDM (моделирование наплавлением)
Тип заполнения Поддержка кубическая, решетчатая, гироидная, сотовая, треугольная или кубическая.
Материал ASA, ASA-CF, ABS, ABS+, ABS-CF [1]
Процент заполнения 25-60 % [2]
Рекомендуемая высота слоя 0,2 мм.
Рекомендуемое количество стен: 4
Сплошные верхний/нижний слои. Рекомендуется: 5.
Рекомендуемая ширина экструзии 0,4 мм.

Примечания к рекомендациям по печати

[1] PLA, PLA+ и PETG также являются важным выбором нитей. Однако учтите, что паяльник излучает некоторое косвенное тепло. Использование менее термостойких нитей может со временем привести к деформации детали. В идеале рекомендуется использовать PETG или ASA или ABS, по крайней мере, для деталей «рука» и «железное крепление».

[2] Рассмотрите возможность использования 60 % заполнения для части рабочей пластины, чтобы она не провисала со временем, и 25-40 % для всех остальных частей.

Количество стен, равное 4, абсолютно необходимо для обеспечения структурной прочности.
