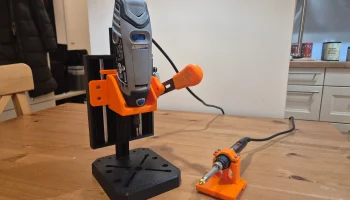

Omni Press (сверлильный пресс и вставной пресс с подогрев...
Для пользователей bambulab: вы можете найти модель, включая профили печати, здесь, на сайте makerworld.

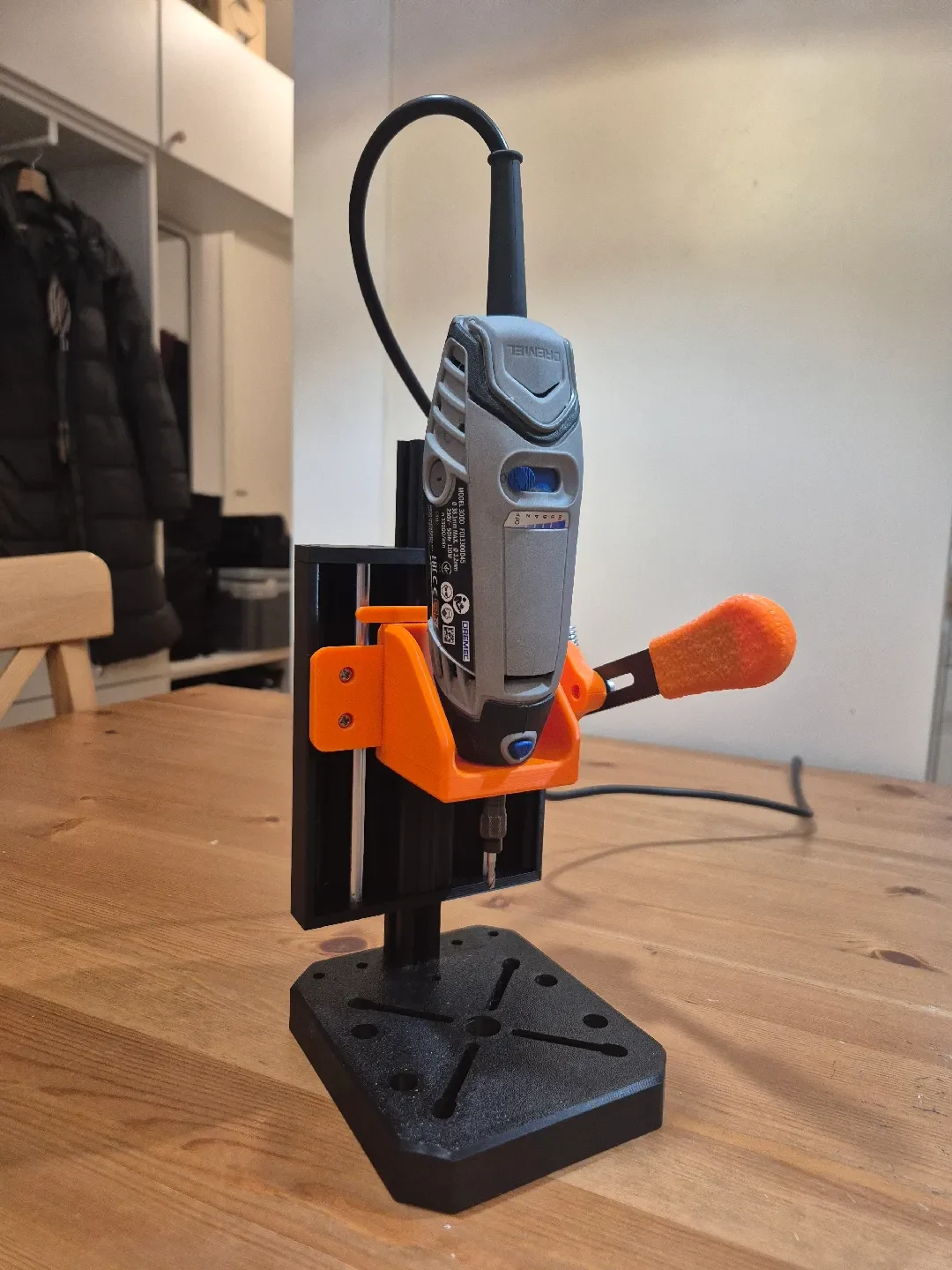

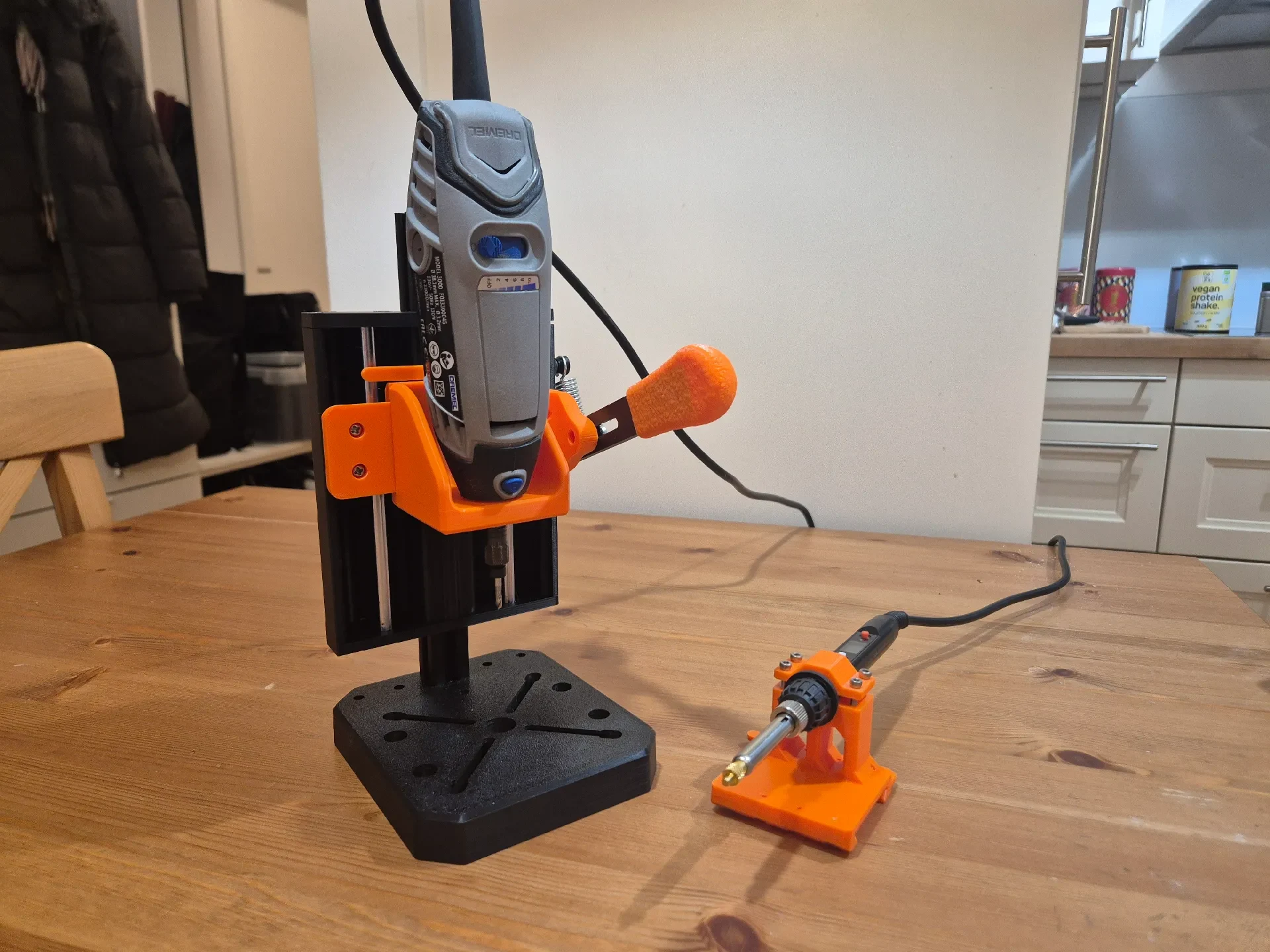

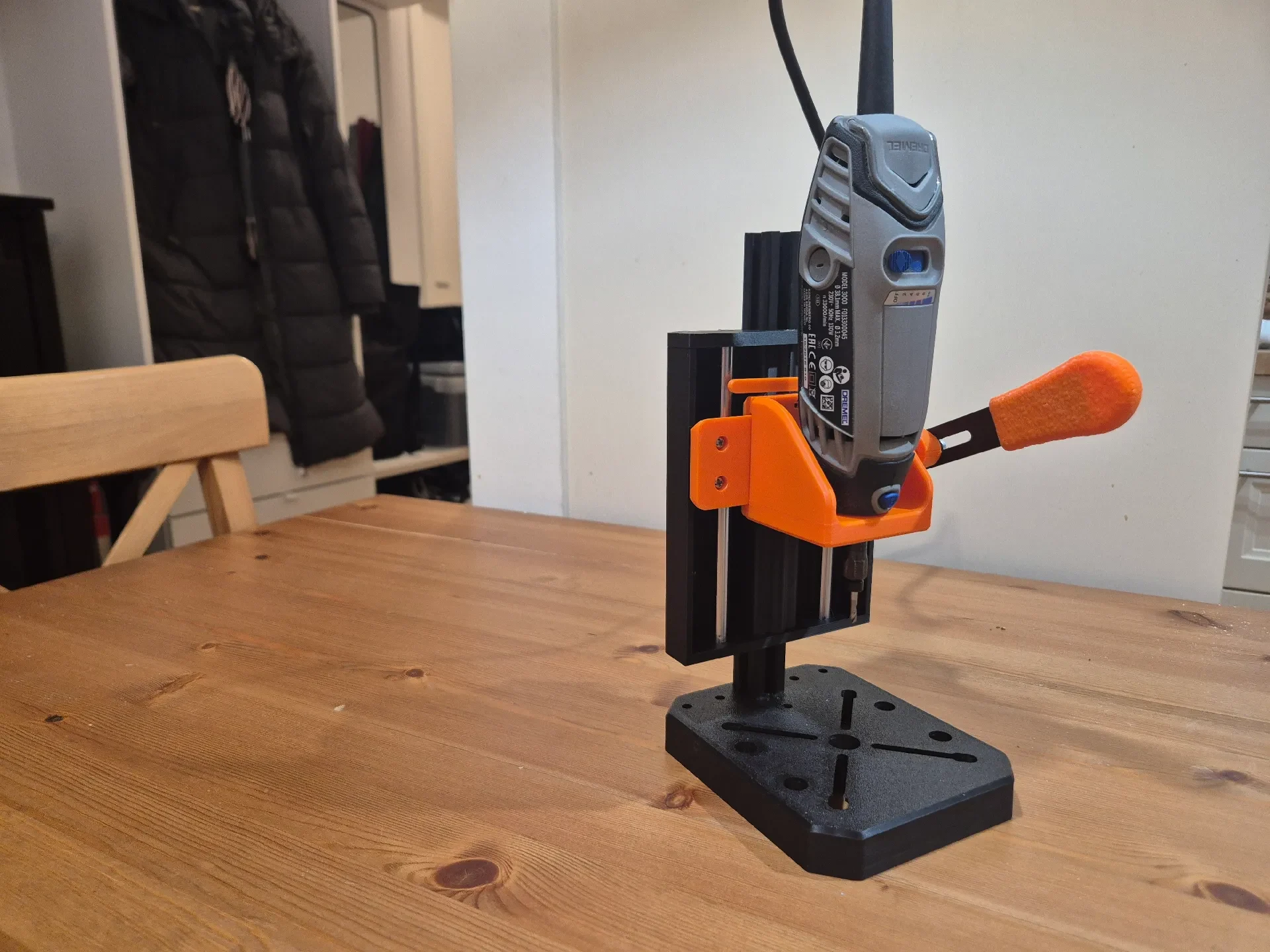

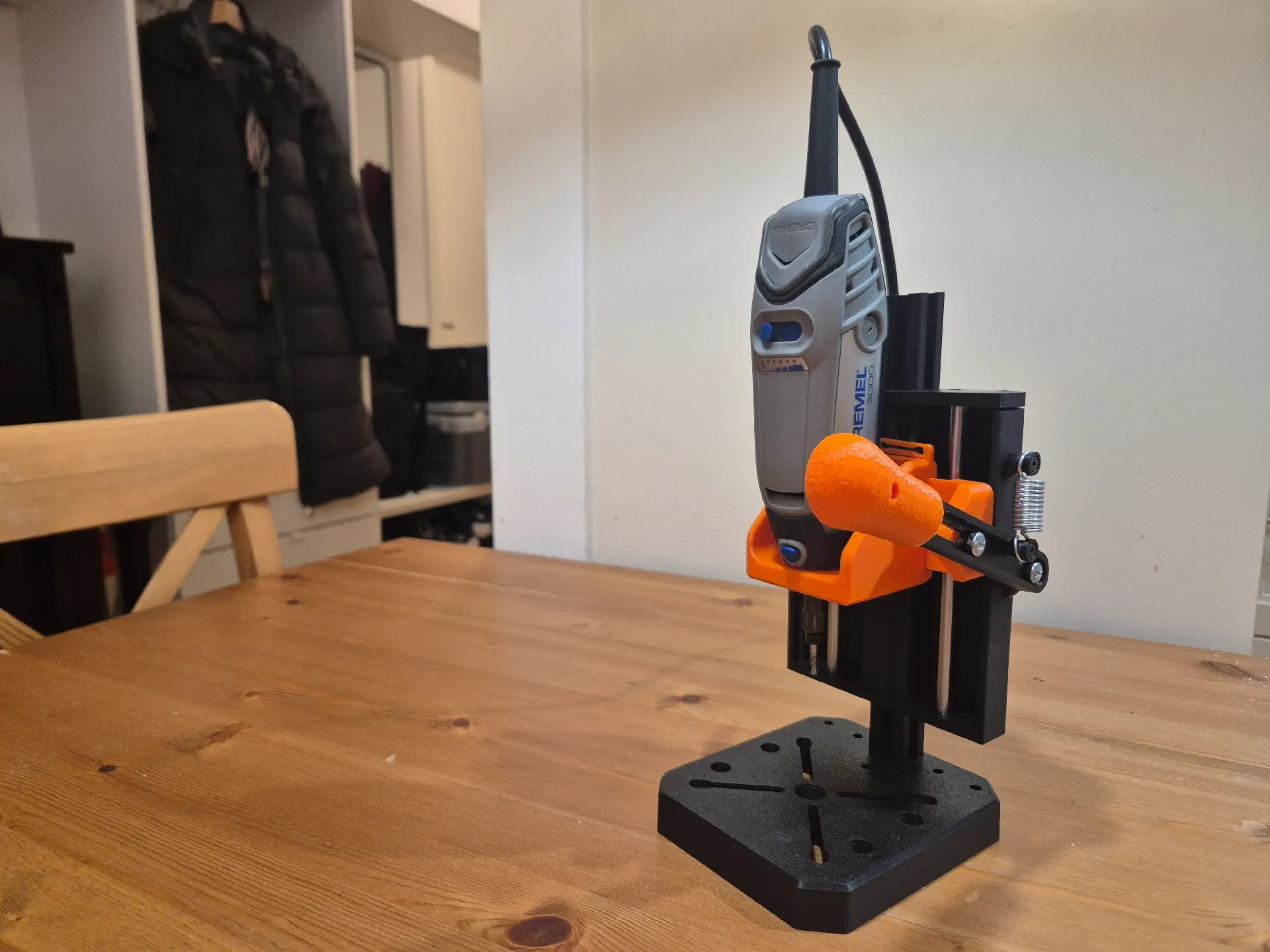

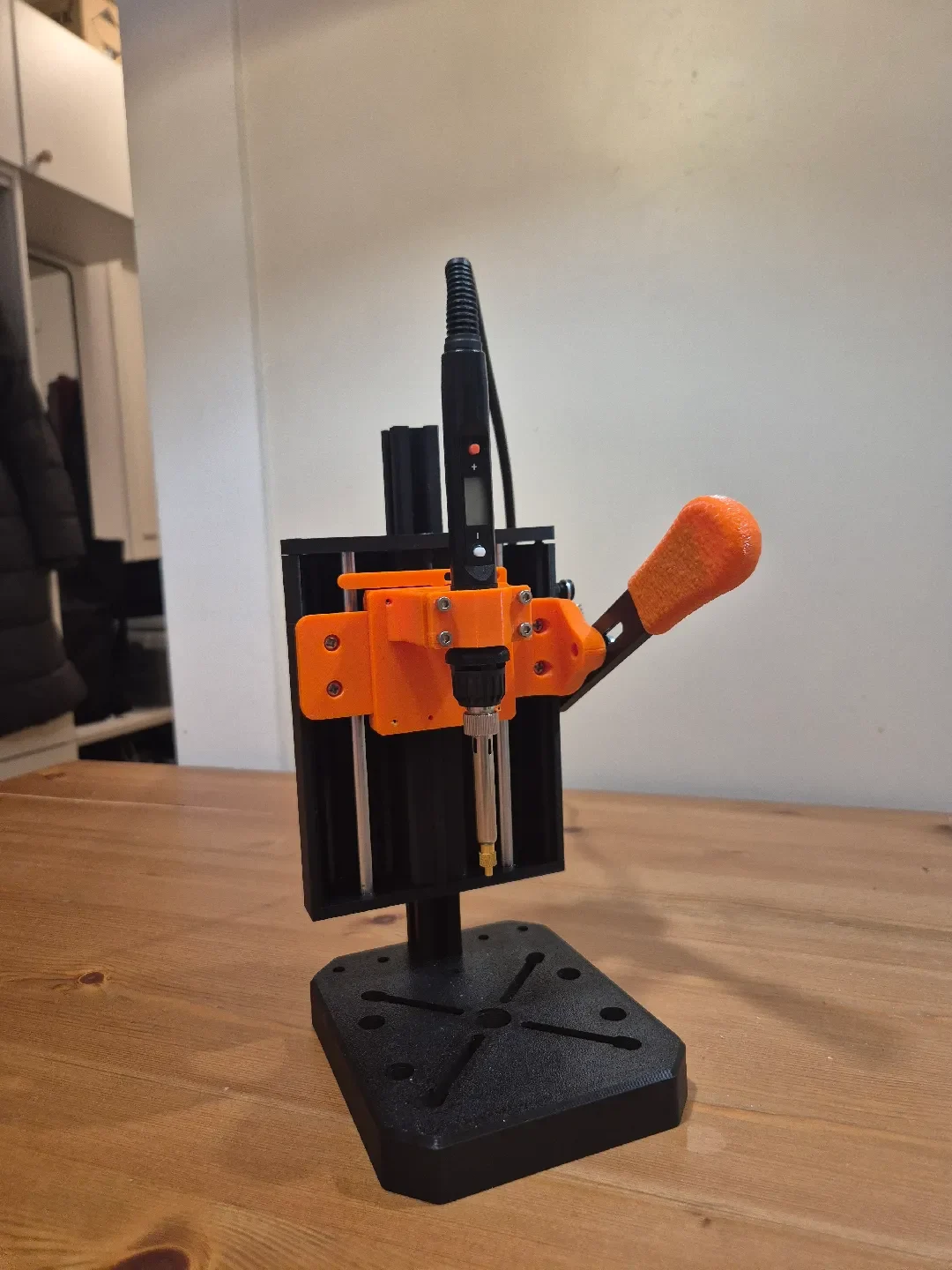

Мне нужен был сверлильный станок для моего Dremel, а также специальный станок для установки термофиксирующих вставок с помощью паяльника. Поскольку для обоих уже существует множество отличных автономных проектов, я решил объединить эти функции в один универсальный инструмент.

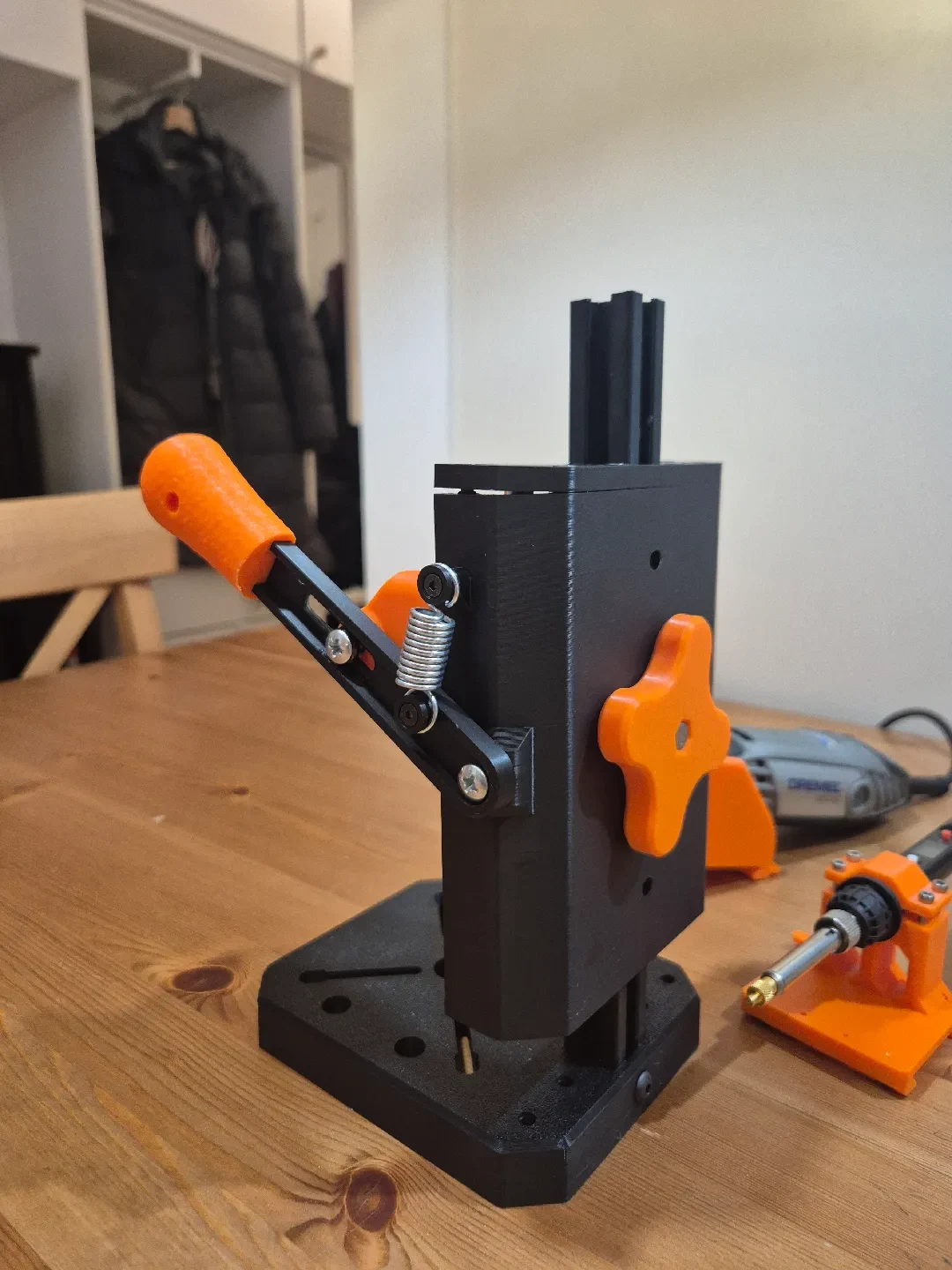

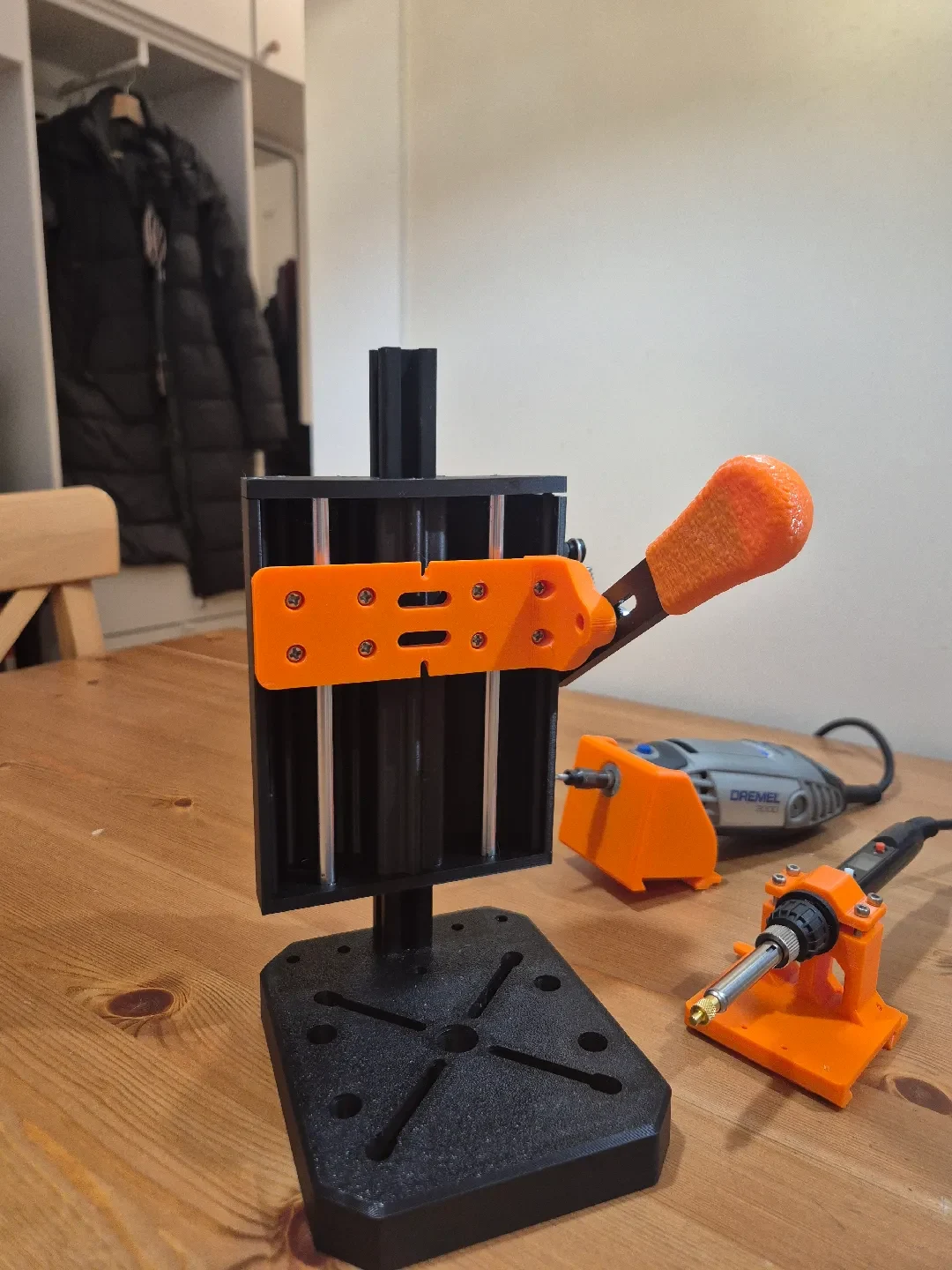

Этот пресс оснащен системой быстрой блокировки, которая позволяет легко переключаться между различными инструментами за считанные секунды. Сверлите ли вы или работаете с термофиксируемыми пластинами, переход происходит быстро и без проблем.
Я включил ссылки на конструкции, чтобы вы могли создавать свои собственные держатели инструментов. Вы можете адаптировать систему под другие инструменты и расширить ее функционал. Если вы создаете свои собственные вложения, не стесняйтесь делиться ими с другими! Я постараюсь изо всех сил обновлять описание и ссылаться на все доступные инструменты.

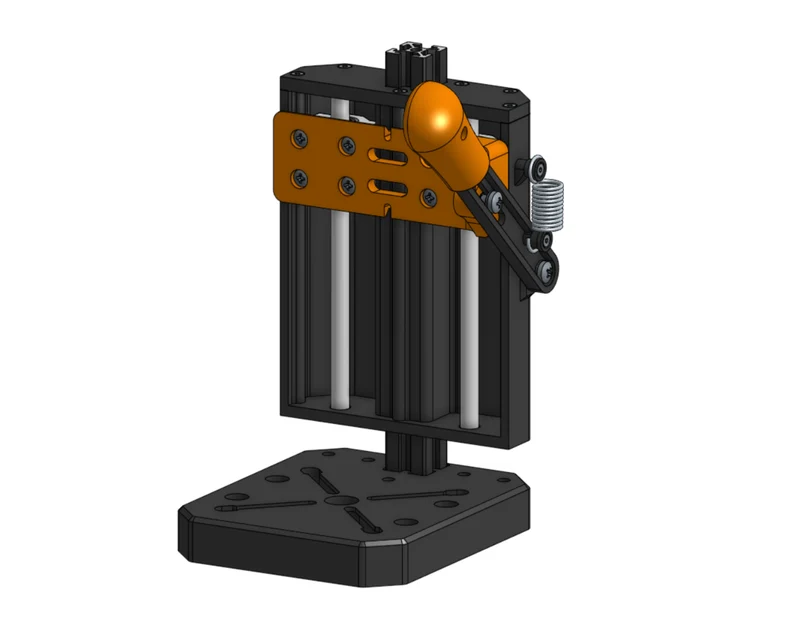

Все файлы дизайна доступны на Onshape. и PDF-файл со справочными размерами для нестандартных держателей инструментов включен, чтобы помочь вам начать работу.
Подробные инструкции по сборке доступны в PDF-файле сборки.
Примечание. Хорошая адгезия станины имеет решающее значение для этой модели, посколь��у даже небольшое коробление может существенно повлиять на допуски. Убедитесь, что ваша печатная платформа чистая, и используйте поля, если у вас возникнут проблемы с прилипанием.
Список запчастей — что вам понадобится

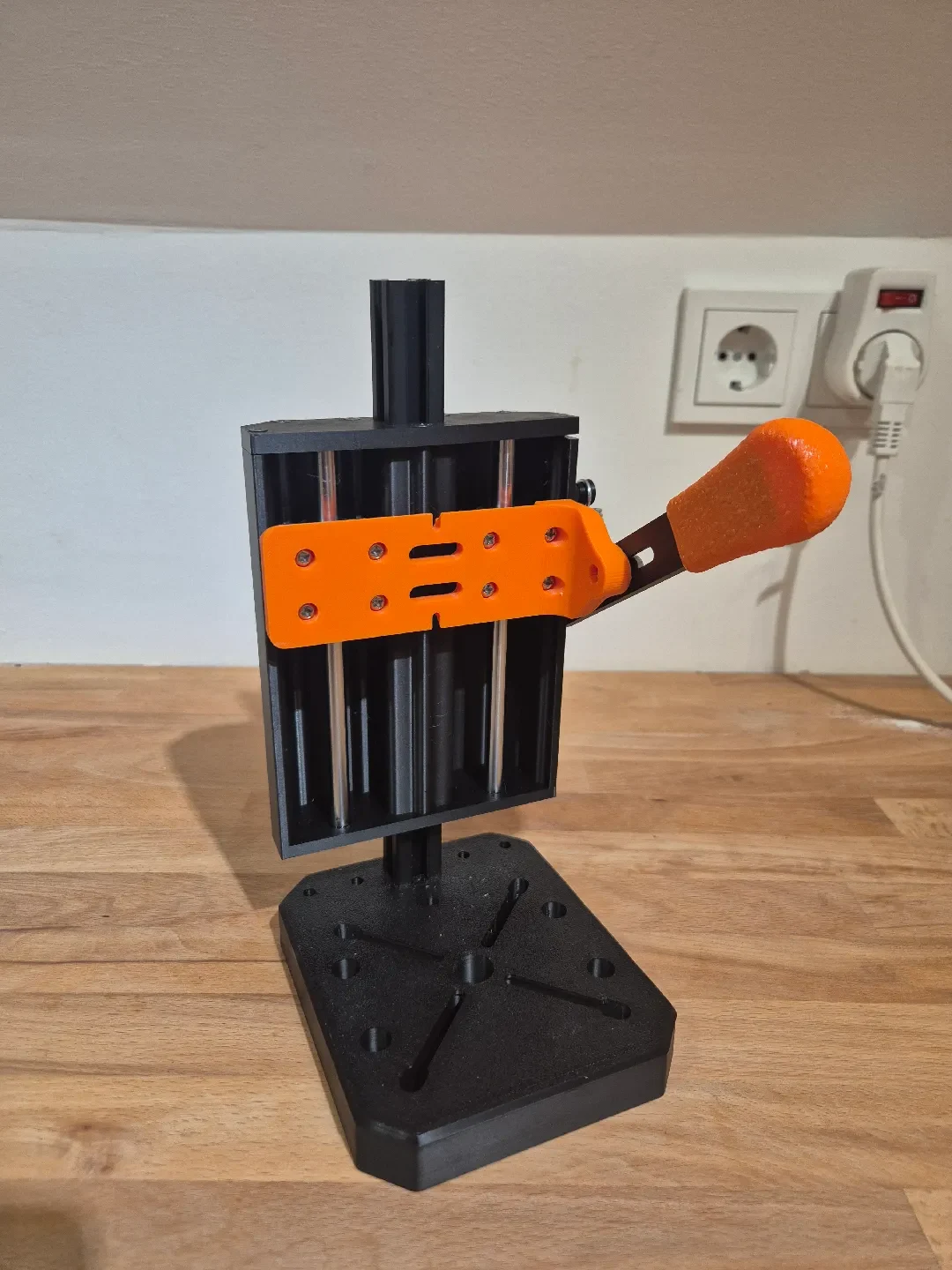

Для базового сверлильного станка:
Количество
Описание
Амазонская ссылка (DE)
АлиЭкспресс
1
Расширительная пружина 40 мм
(40 мм х 11/12 мм х 1,5 мм)
https://amzn.to/3QH0EFJ
https://de.aliexpress.com/item/1005010279047748.html
Длина: 40 мм, Диаметр проволоки: 1,5 мм, Внешний диаметр: 12 мм.
1
2020 Алюминиевый профиль — около 200 мм
https://amzn.to/4tKxLHp
https://de.aliexpress.com/item/1005003311298946.html
Длина: 150 мм, Форма: 2020 В.
2
Гладкий стержень 8мм — 150мм
https://amzn.to/4tpcYZ3
https://de.aliexpress.com/item/1005006293171727.html
Длина: 150 мм, Диаметр: 8 мм
2
Линейный подшипник — SCS 8UU
https://amzn.to/4ujTOVd
https://de.aliexpress.com/item/1005010078048374.html
Вариант: SC8UU
2
Т-образная гайка M5
https://amzn.to/3OLoEa9
https://de.aliexpress.com/item/4001105540110.html
Размер: 2020-м5
2
Вставки с подогревом M5
(НД 7 мм, Д 6 мм)
https://amzn.to/4cXbQFy
https://de.aliexpress.com/item/1005010298290044.html
Размер: M5 (наружный диаметр 7 мм), длина: 6 мм.
3
Шайба М5
https://amzn.to/4eRPmbC
(Набор винтов)
https://de.aliexpress.com/item/1005008724152831.html
Вариант: M5x10x1
2
Винт M5 с потайной головкой 10 мм
https://de.aliexpress.com/item/32810852732.html
Размер: M5, Длина: 10 мм.
1
Винт M5 с потайной головкой 8 мм
https://de.aliexpress.com/item/32810852732.html
Размер: M5, Длина: 8 мм.
1
Винт M5 с шестигранной головкой 14 мм/15 мм
(для регулировочной ручки винта)
https://amzn.to/49dtsfd
https://de.aliexpress.com/item/32968601031.html
Размер: M5, Длина: 14 мм.
8
Винт M4 с потайной головкой 8 мм
(для линейных подшипников)
https://amzn.to/4tpfKgV
https://de.aliexpress.com/item/32810852732.html
Размер: M4, Длина: 16 мм.
7
Винт M3 с потайной головкой 12-16 мм
https://amzn.to/49dtNP1
(Набор винтов)
https://de.aliexpress.com/item/32968616563.html
Размер: M3, Длина: 16 мм.
2
Винт M3 с потайной головкой 10 мм
https://de.aliexpress.com/item/32968616563.html
Размер: M3, Длина: 10 мм.
1
Винт M3 с потайной головкой 6 мм
(для фиксации ручки рычага)
https://de.aliexpress.com/item/4000981220901.html
Длина: 6 мм, Вариант: M3
Для насадки дремеля:
Количество
Описание
Амазонская ссылка (DE)
АлиЭкспресс
4
Винт M3 с потайной головкой 6 мм
https://amzn.to/49dtNP1
(Набор винтов)
https://de.aliexpress.com/item/4000981220901.html
Длина: 6 мм, Вариант: M3
Для крепления пресса под пайку:
Количество
Описание
Амазонская ссылка (DE)
АлиЭкспресс
1
Паяльник
https://amzn.to/48rLeLG
https://de.aliexpress.com/item/1005007674507005.html
8
Винт M3 с потайной головкой 6 мм
https://amzn.to/49dtNP1
(Набор винтов)
https://de.aliexpress.com/item/4000981220901.html
Длина: 6 мм, Вариант: M3
4
M3 Pan Head Sc
