Open Ball V1 (система тисков для шариков).........

04.03.2024: Внесены некоторые обновления в инструкции по сборке, включая списки деталей и рекомендации по печати. Жду лучшую вертушку на почте.

04.07.2024: Все еще жду проигрыватель, обновленный список запчастей. Обновленная модель и руководство по сборке, расчетное время от 04.11.2024.

04.13.2024: Выпущена версия 1.5, включающая новый проигрыватель и базу XL, которую я решил загрузить как отдельную модель, чтобы эта страница не была запутанной.

Это обновление включает в себя новый/последний проигрыватель, который был основным недостатком версии v1. Детали в папке «Новый проигрыватель». Также включено несколько изменений, предложенных сообществом, подробности смотрите в видео.

04.14.2024: Обновлены ссылки на Amazon и загружены стяжные гайки, распечатанные на 3D-принтере, так как у некоторых людей возникли проблемы с поиском. Исправлена ​​крышка замка m4 вместо m3, перепечатывается только небольшая часть «Крышка замка m3».

06.22.2024: Обновлен файл STEP для версии 1.5.

10.16.2024: Обновлено новое звено подшипника, запас которого не должен закончиться.

Иногда отпечатки кажутся решением проблемы. На этот раз все не так.

Шаровые тиски используются граверами уже как минимум столетие. Даже импортные модели дороги, а варианты, сделанные своими руками, часто требуют непонятного оборудования или возможности разрезать шар для боулинга пополам. Если вам это не нравится, то, возможно, Open Ball понравится. Open Ball не требует никаких инструментов, кроме принтера и возможности смешивать бетон. Он дешев и прост в изготовлении.

Быстрые функции:
— Прочная бетонная рабочая поверхность с точками крепления 9 м8 для различных видов работ. Вес бетона обеспечивает устойчивую рабочую поверхность без необходимости прикреплять ее к верстаку болтами.

-Запирающийся поворотный стол с индексируемыми отверстиями и системой быстрой замены «ласточкин хвост» для полдюжины вариантов фиксации работы.

-Дополнительная база размера XL для установки дополнительных приспособлений, таких как подставки для рук, подставки для рук, фонари и держатели деталей.

-Открытый исходный код!

Видео с инструкцией по сборке тисков:

Детали метрические, но дизайн с открытым исходным кодом, и переход на британский должен быть простой задачей. По моему опыту (хотя ваш может отличаться), метрические болты имеют британский эквивалент, который должен работать. Дополнительную информацию см. в этой таблице:

(диаграмма находится здесь)

Список деталей и руководство по сборке внизу.

**на большинстве фотографий изображена устаревшая база V1 со старым проигрывателем и без точек индексации**

Все варианты крепления для работы монтируются с помощью быстросменного крепления «ласточкин хвост». Текущие варианты удержания работы включают в себя:

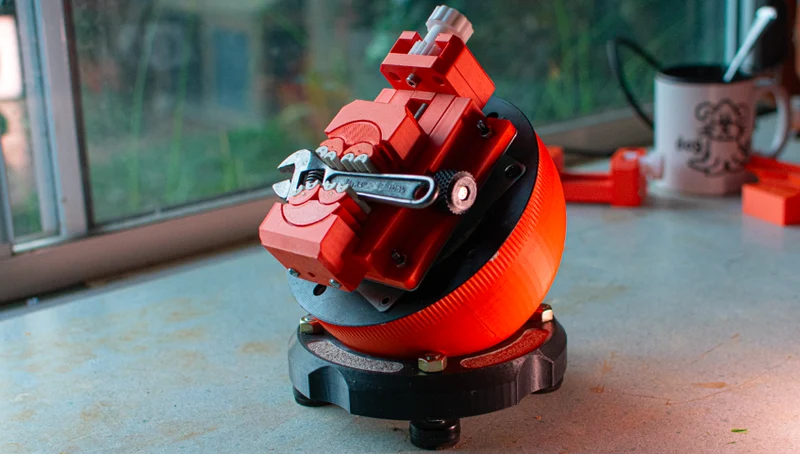

Фрактальные и нефрактальные тиски. Это те же тиски, которые я использовал для своей руки:

Ручка для рисования для Minis.

Круглая подставка для палочек для таких занятий, как лепка:

Тиски для печатной платы или что-нибудь плоское.

Еще одно использование, для которого я еще не сделал никаких конкретных вложений, но которое, по моему мнению, является одной из его наиболее полезных функций, — это работа с макро-видео. Это самая идеальная система, которую я когда-либо использовал, а проигрыватель достаточно плавный для работы с макро-видео.

Пластинчатый адаптер для установки тисков Squinn для печатных плат. Большинство файлов скачивайте из первоисточника, адаптер находится здесь.

База XL — это альтернативная база, которую я разработал, чтобы можно было использовать такие приспособления, как руки-помощники, контейнеры для деталей, подставки для рук и многое другое для увеличения мяча.

Я решил загрузить его в другое место, поскольку эта страница и так достаточно длинная. См.:
https://www.printables.com/model/842020-open-ball-xl-base

Я очень доволен тем, как получился этот проект, и мне очень интересно узнать, что о нем думает сообщество.

Части:

Мяч:
-16 болтов м8*10мм
-1 болт м8*65 мм

Резиновые ножки 4 м8. ИЛИ печатная альтернатива. Необходимо будет расположить или отрезать заподлицо с болтом, см.:

Обрежьте болты заподлицо с гайками.

9 соединительных гаек M8, диаметр лыски 13 мм.

Примечание. Я видел много комментариев от людей, пытающихся их найти. Я загрузил альтернативу для печати, или можно было бы использовать две обычные гайки M8, но шар станет слабее и затруднит крепление деталей к поверхности шара. Для нарезания резьбы в альтернативном варианте для печати потребуется метчик M8 или 5/16.

5-дюймовый проигрыватель ленивой Сьюзен.

https://www.aliexpress.com/item/1005006908468800.html?spm=a2g0o.productlist.main.17.1
