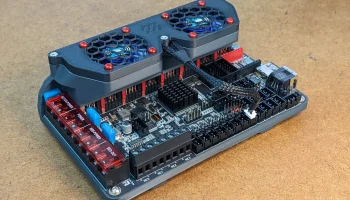

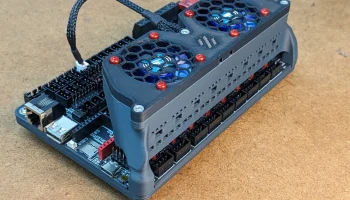

Стильный чехол BTT Octopus / Octopus Pro Fancase.........

Это ремикс потрясающе выглядящих OctoGlasses от Ramalama2, в котором исправлены некоторые проблемы оригинального дизайна.

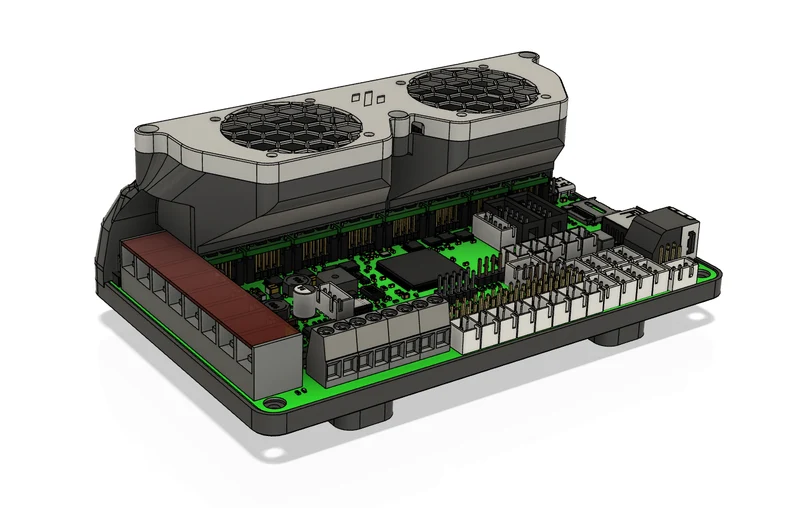

Дизайн

Имеются следующие изменения:

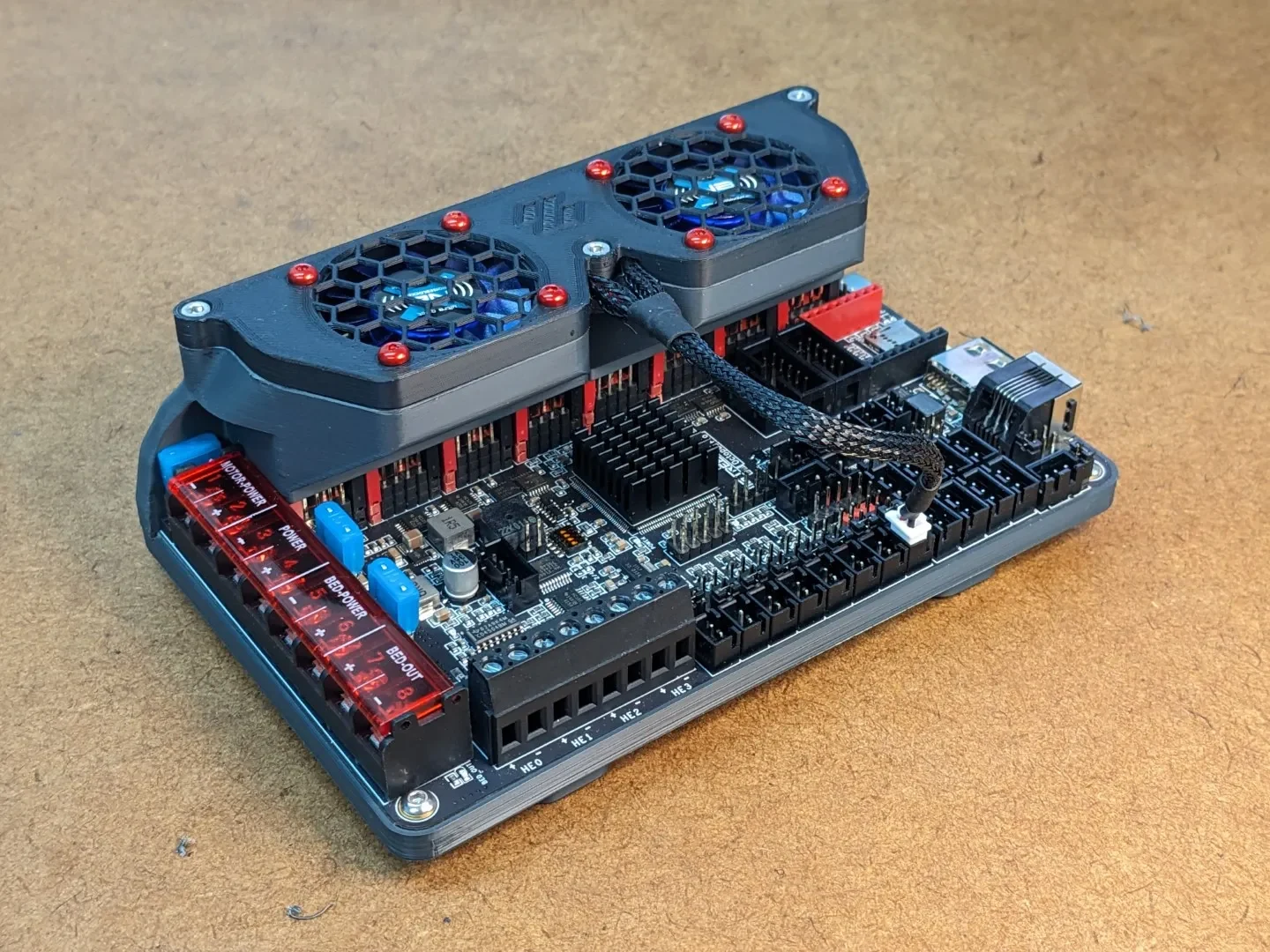

Крышка клемм на левой стороне платы теперь полностью доступна.

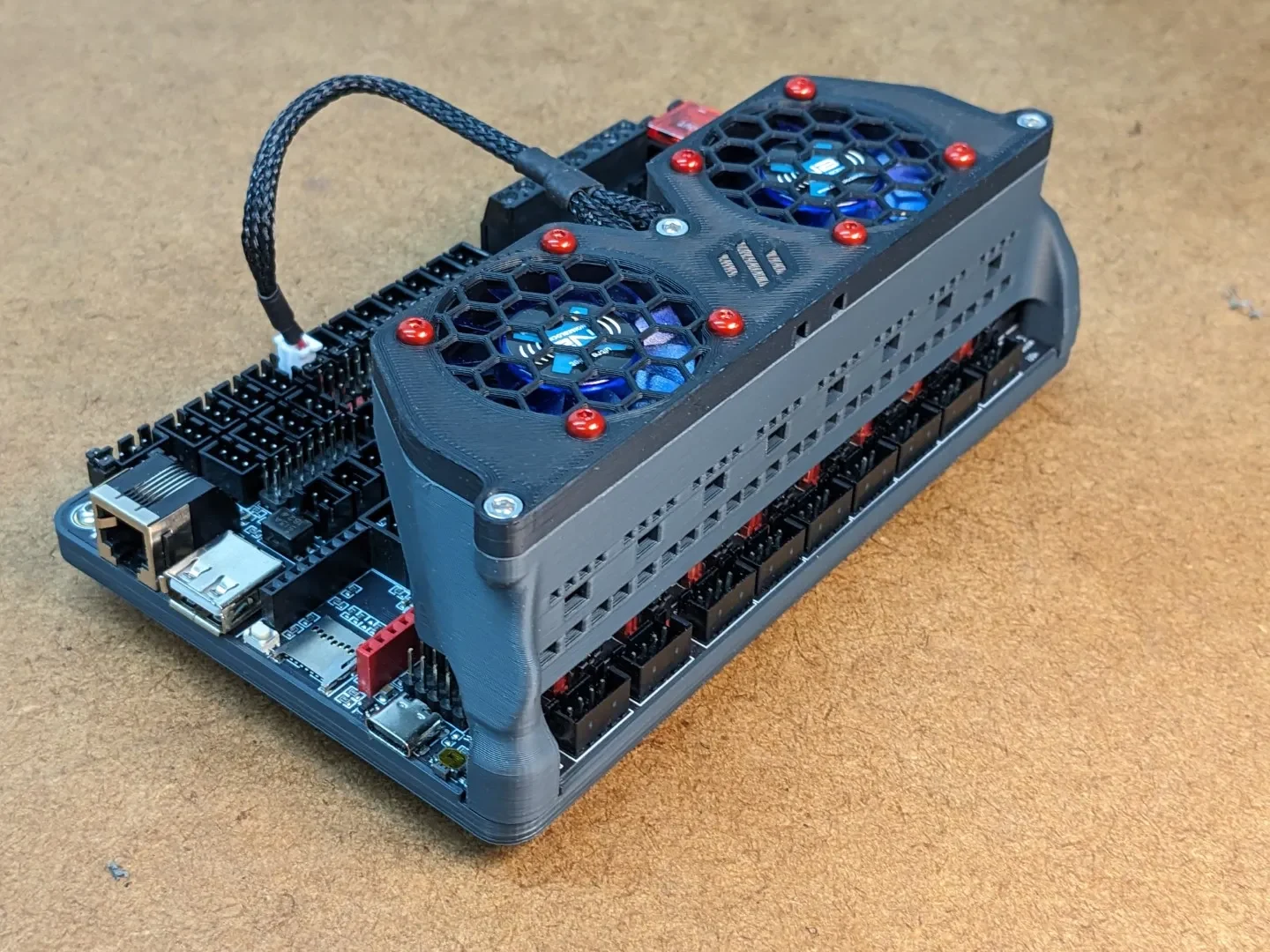

Вентиляторы установлены в правильной ориентации (по крайней мере, у тех, которые я использовал, в исходной конструкции ориентация была бы неправильной).
Прокладка кабелей соответствующим образом изменяется и
… сверху размещен логотип Ворон

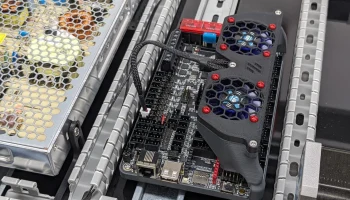

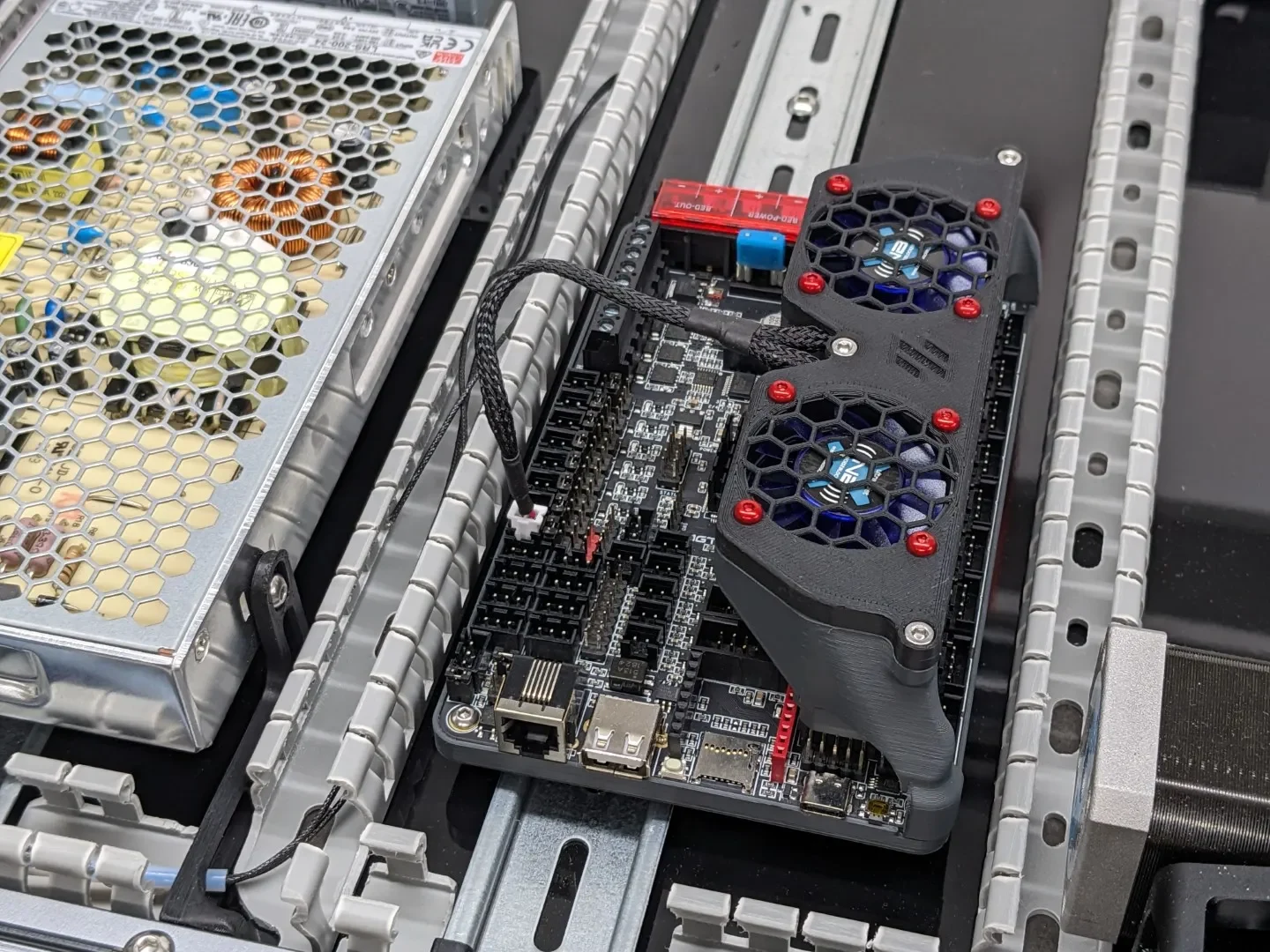

Положение монтажных отверстий для кронштейна DIN изменено в нижней пластине, чтобы все идеально подходило к моей конкретной установке (поэтому проверьте, подходит ли вам это лучше или, если хотите, вы также можете использовать оригинальную нижнюю часть, которая все еще совместимаf)

спецификация

Следуйте исходной сборке и спецификации, предоставленной Ramalam2, и добавьте

8 вставок для термофиксации M3
8 x M3+12 мм разноцветные Винты BHC (10 мм тоже подойдут)

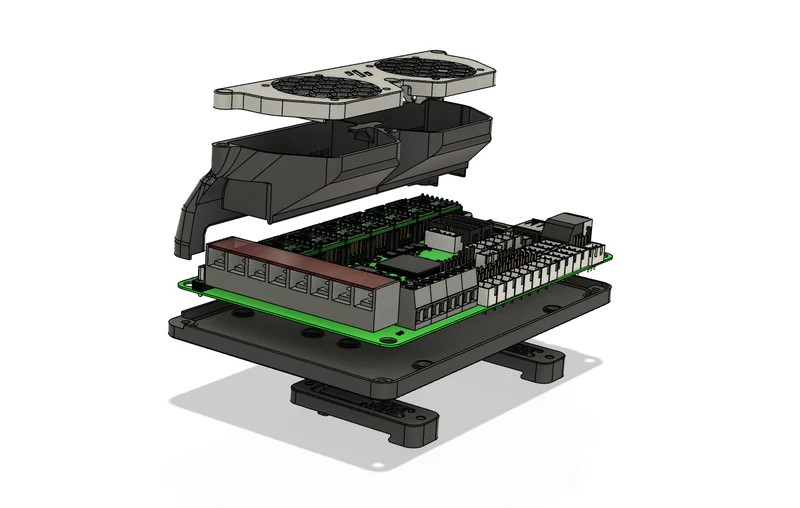

Выбор нижней части

Оригинальная нижняя пластина позволяет установить плату по центру DIN-рейки. Так что если ты хочешь этого, возьми это.

Модифицированная версия меняет по��ожение крепления так, что оно сдвинуто в одну сторону, что намного лучше подходит для моей установки. По обеим сторонам нижней части имеются монтажные отверстия для кронштейна, поэтому вы можете свободно выбирать ориентацию крепления Octopus к DIN-рейке.

Подготовка вентилятора

На самом деле это единственная (немного) сложная часть:

Добавьте вставки для термофиксации M3 в вентиляторы на стороне, обращенной к шаговым двигателям. Это можно сделать, не увеличивая отверстие сверлом (я попробовал это для одного, и это сработало, но этот процесс действительно неприятен, так как можно легко сломать корпус вентилятора). Не торопитесь, прогрейте вставку, а затем, через несколько секунд после того, как деталь остынет, возьмите винт и очистите отверстие, просто вкрутив его со стороны термофиксации. Расплавленного пластика будет много, но он легко в��толкнется при вкручивании винта.
На противоположной стороне вентилятора диаметр отверстий слишком велик для винтов M3, и существует некоторый риск сломать верхнюю часть при затягивании винтов M3 на последующих этапах. Для меня вставка 3 нейлоновых шайб M3 в каждое отверстие сработала идеально и обеспечила ровную поверхность. Но проверьте, что лучше всего подходит для вашего вентилятора, и, возможно, просто распечатайте что-нибудь (или установите вентилято��ы без них, но будьте осторожны при затягивании).

Печать и сборка

Просто распечатайте детали с настройками печати деталей Voron по умолчанию, и вам не понадобятся опоры.

Для сборки следуйте инструкциям Рамаламы (и изображениям ниже) и проявите немного здравого смысла.

Атрибуция

Спасибо Ramalama2 за великолепный диза��н (и все другие замечательные моды!), которые я только что «закончил», чтобы они работали на меня. Я повторно загружу оригинальную нижнюю пластину, а также кронштейны DIN, чтобы модель была полной и у вас не возникло проблем с поиском правильных файлов. Однако, пожалуйста, проверьте репозиторий модов Voron 2, так как там могут быть некоторые обновления и улучшения.
