Зажим для сумки (РАСПЕЧАТАТЬ НА МЕСТЕ CAM).........
ТРЕЙЛЕР

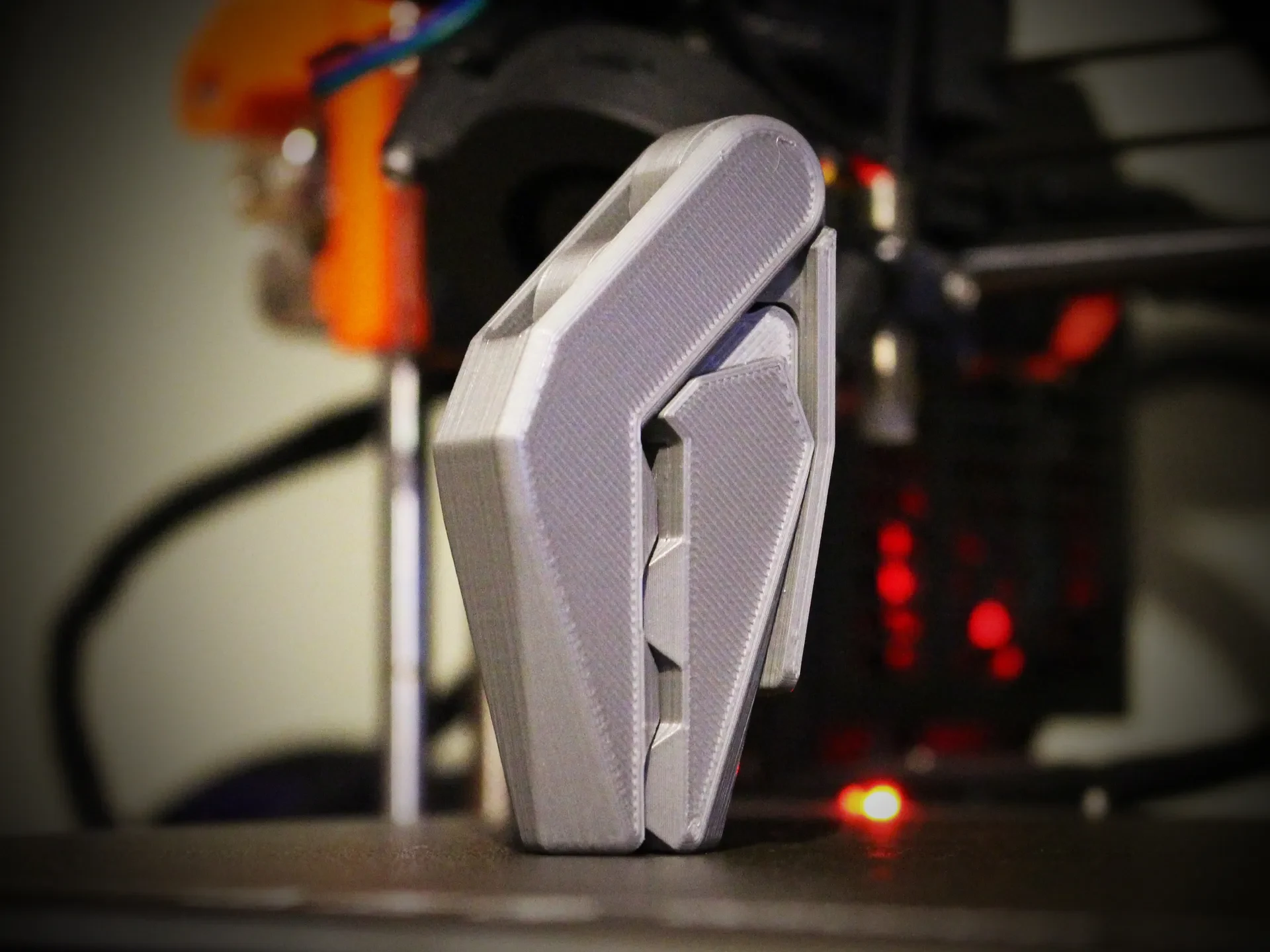

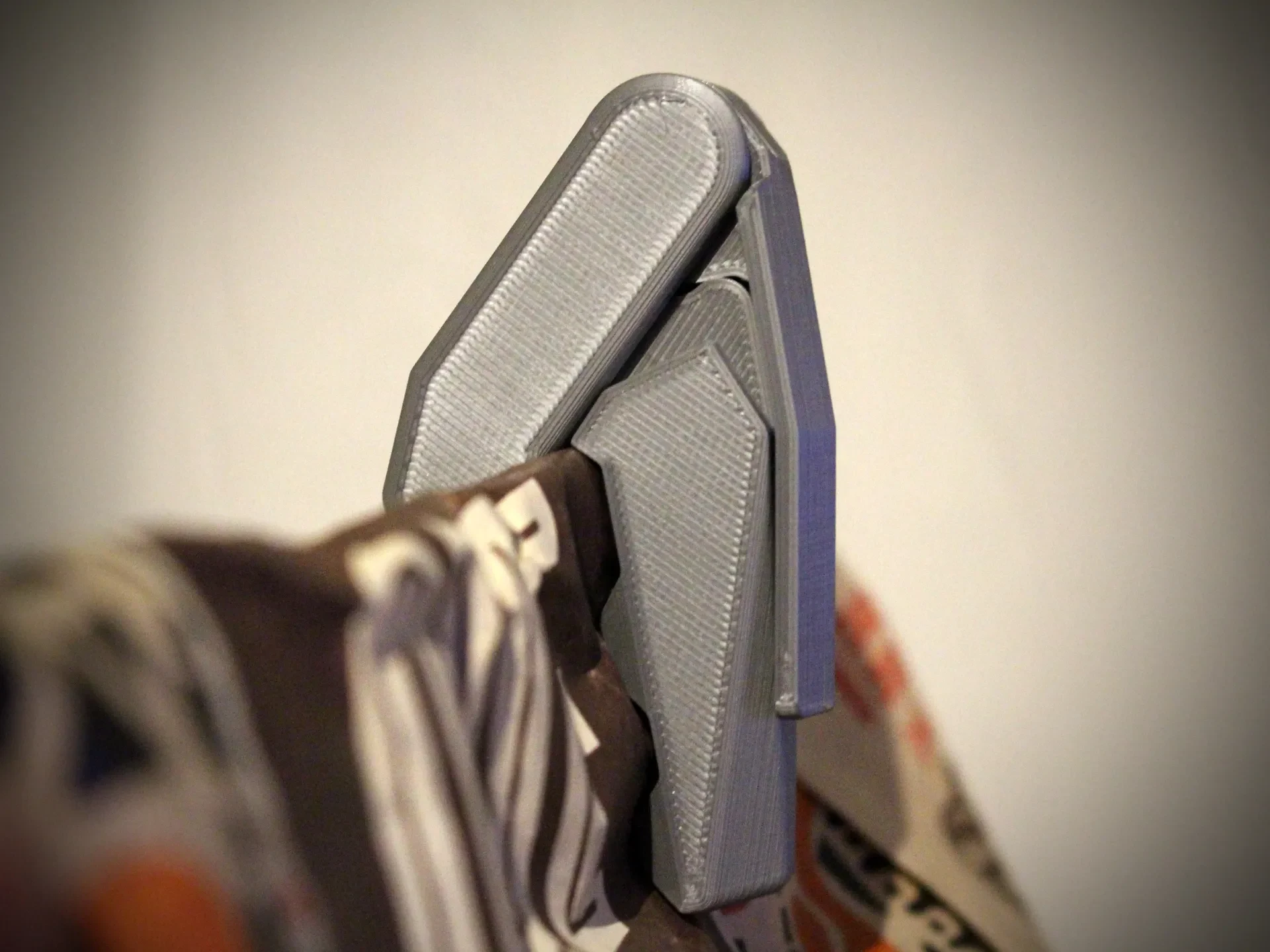

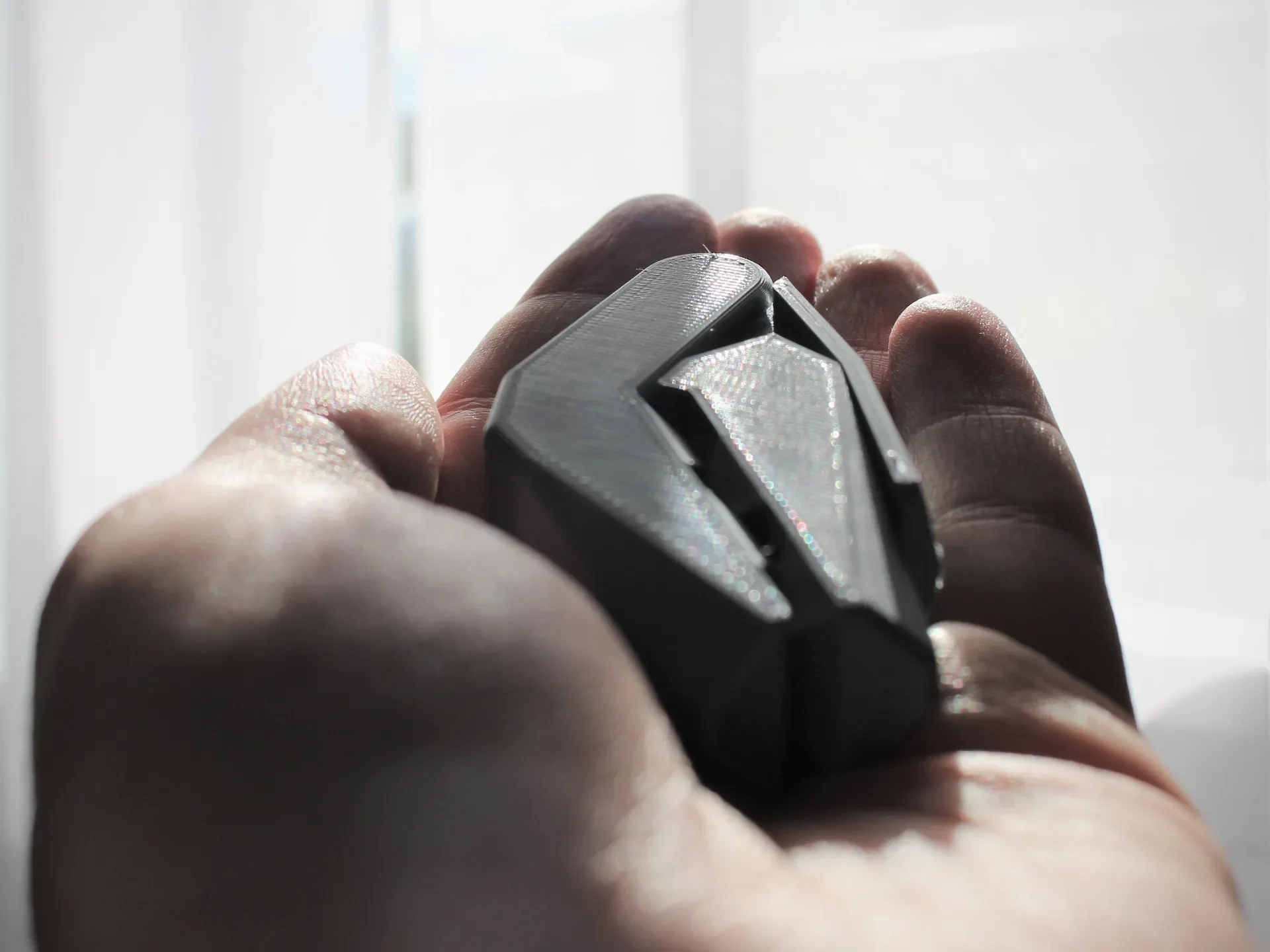

Элегантный зажим для сумки, предназначенный для печати на месте как единое целое с минимальными опорами. После печати зажим разделяется на 3 шарнирных компонента. В конструкции используется специально разработанный кулачок, который дает пользователю механическое преимущество и фиксируется на месте.

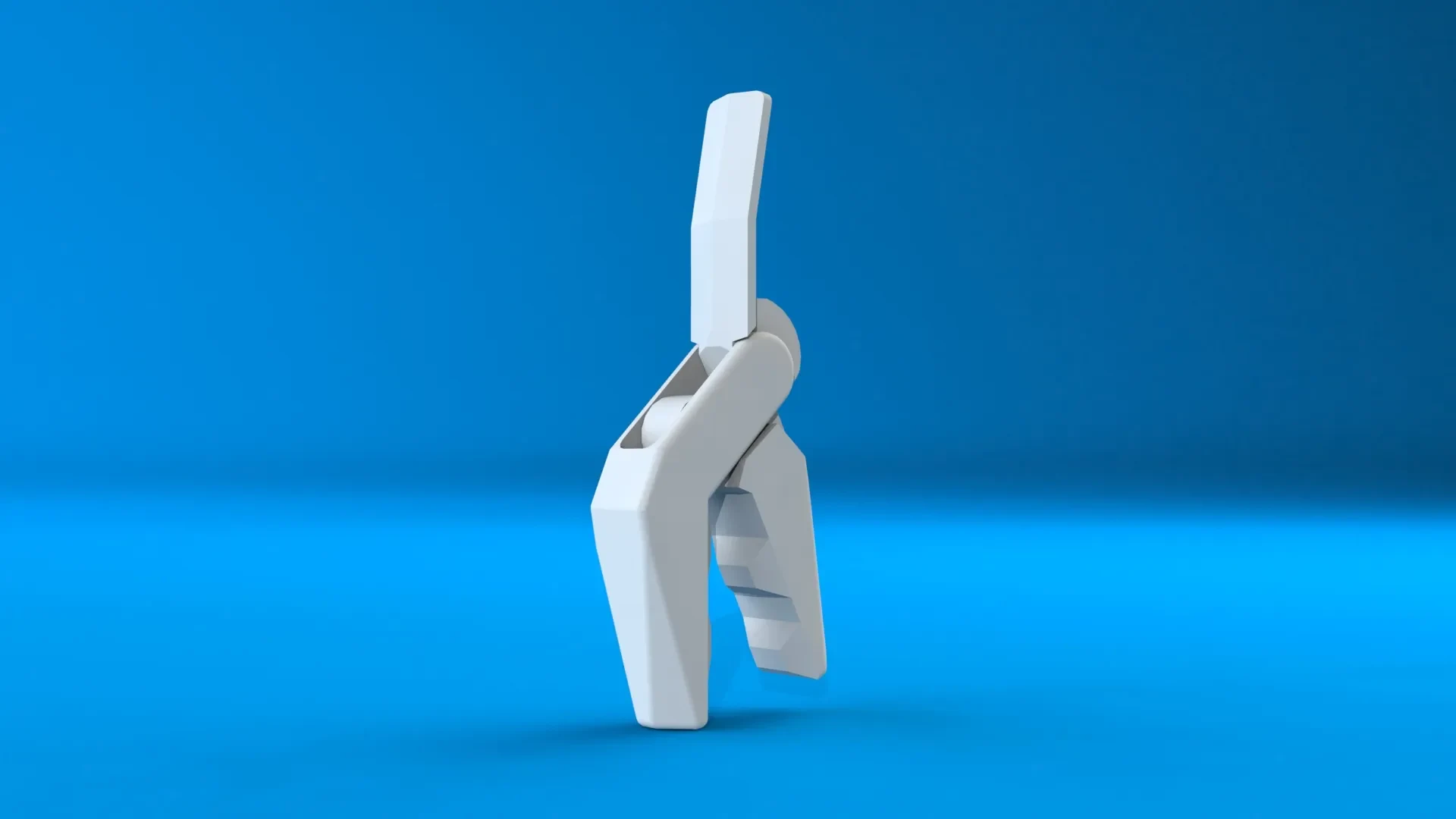

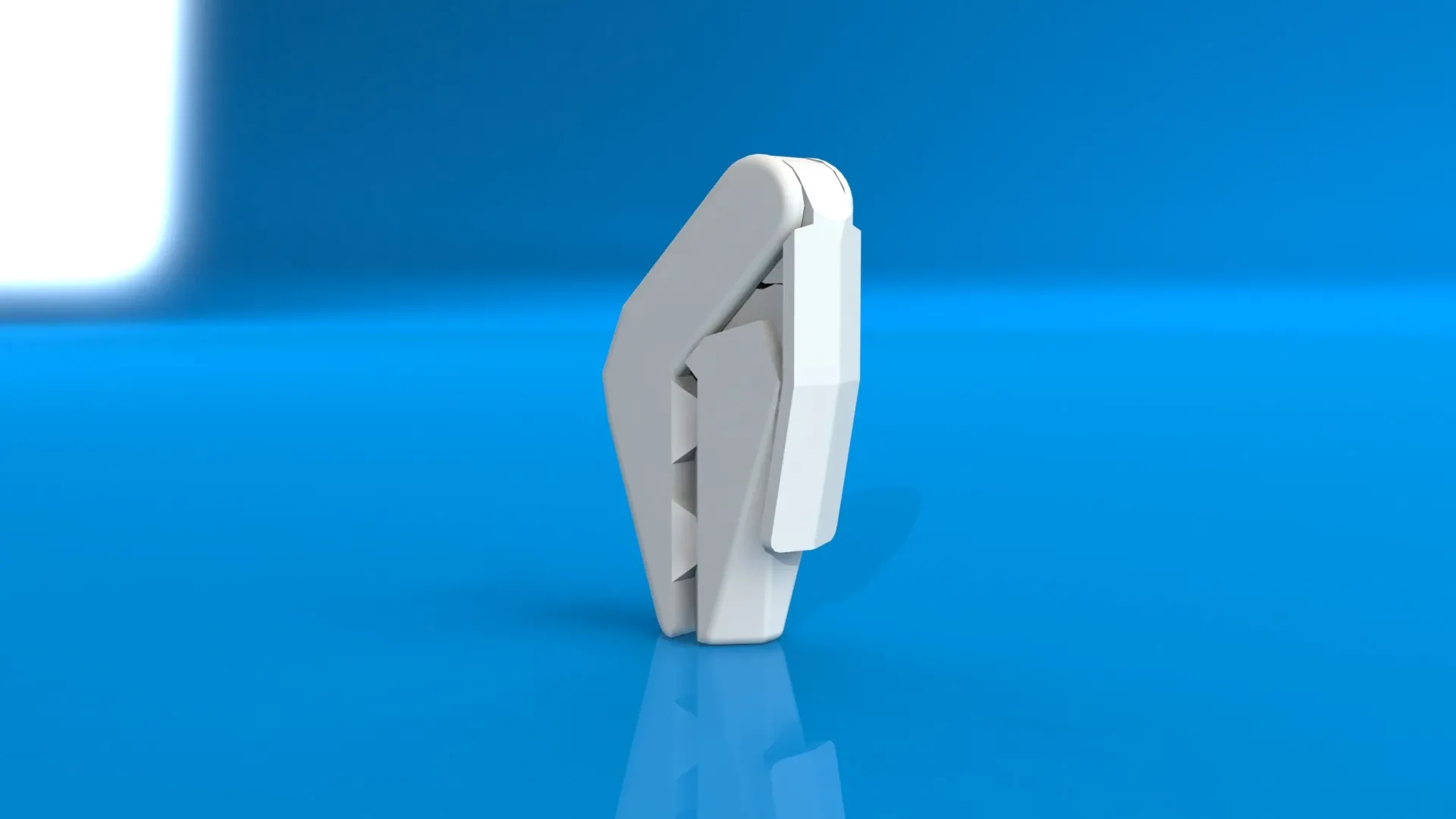

Зажим открывается примерно на 30 градусов и закрывается так, чтобы между зубами оставался зазор 1 мм. Допуски были разработаны для обеспечения плавного движения без каких-либо люфтов при печати PLA на MK3S.

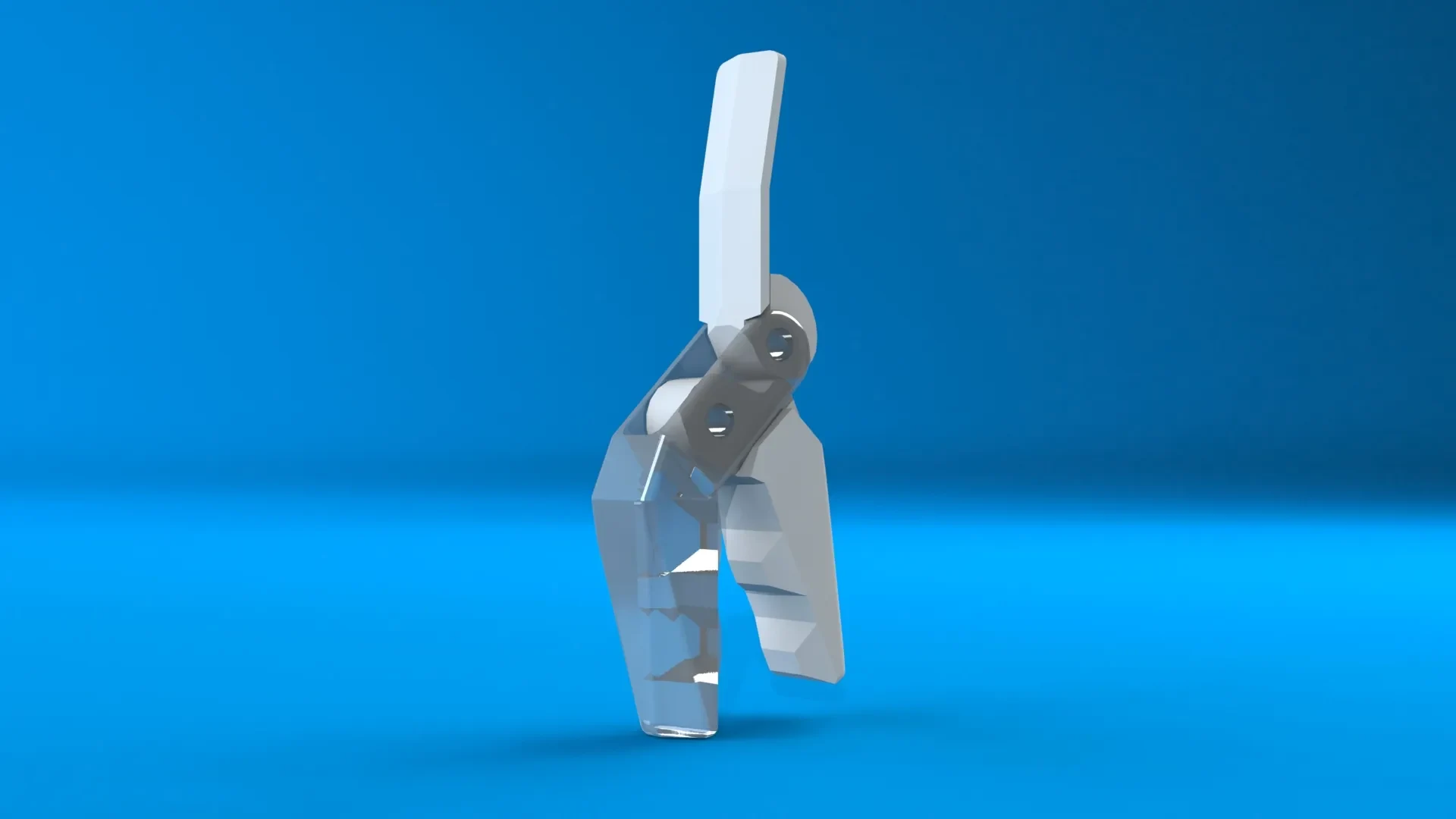

Начиная с открытого положения, кривая первой четверти оборота кулачка предназначена для быстрого закрытия зажима. Следующая четверть оборота имеет полярный наклон 10 градусов (по измерениям он меньше угла скольжения для НОАК). Эта секция обеспечивает максимальное механическое преимущество и не имеет возможности обратного хода. Последняя небольшая часть кулачка имеет постоянный радиус, что обеспечивает удовлетворительную фиксацию.
Посмотрите видео 3D Printing Nerd об этом клипе:
ПРИМЕЧАНИЕ. Текущие размеры и допуски — это то, что мне больше всего подходит. Если вам нужна версия с другими размерами или допусками, оставьте комментарий, я с радостью добавлю больше вариантов. Если вы хотите уменьшить размер клипа, посмотрите мини-версию клипа. Он имеет большие вертикальные зазоры, чтобы предотвратить слияние: https://prusaprinters.org/prints/28360-mini-bag-clip
Распечатать инструкции
Все три компонента клипа должны быть напечатаны одновременно в том же положении, что и в STL/3MF.
Для поддержки следует установить значение «Поддержка только на рабочей пластине».
15% заполнение работает отлично. Однако вы можете увеличить заполнение для большей прочности.
Следует использовать высоту слоя 0,15 мм. Это связано с тем, что вертикальные зазоры составляют 3*0,15 мм. Другая высота слоев повлияет на получаемые зазоры после нарезки и может затруднить высвобождение деталей.
Обычные напильники имеют зазор на стержне 0,1 мм. Для принтеров, которым требуется больший зазор, файлы 015Tol, 02Tol и 03Tol имеют зазор 0,15 мм, 0,20 мм и 0,30 мм соответственно.
ПРИМЕЧАНИЕ. Рекомендуется использовать файл 3MF, поскольку он содержит некоторые полезные блокировщики поддержки и все правильные настройки.
