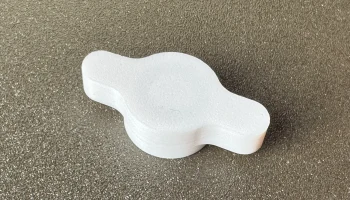

Крышка для силиконового картриджа.........

Модель

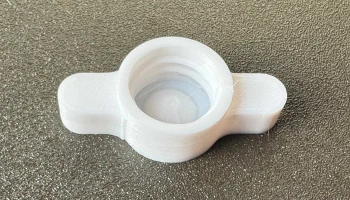

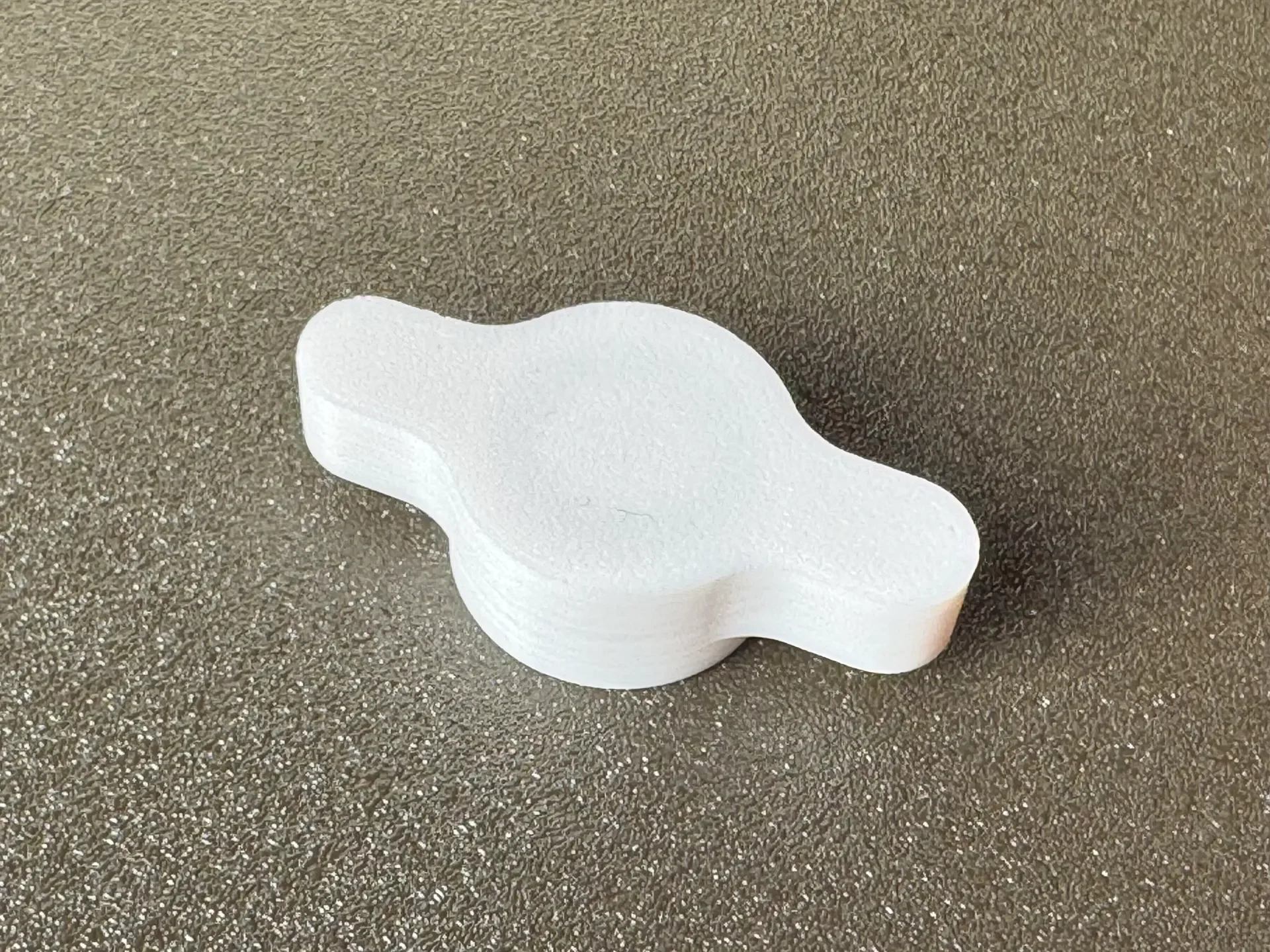

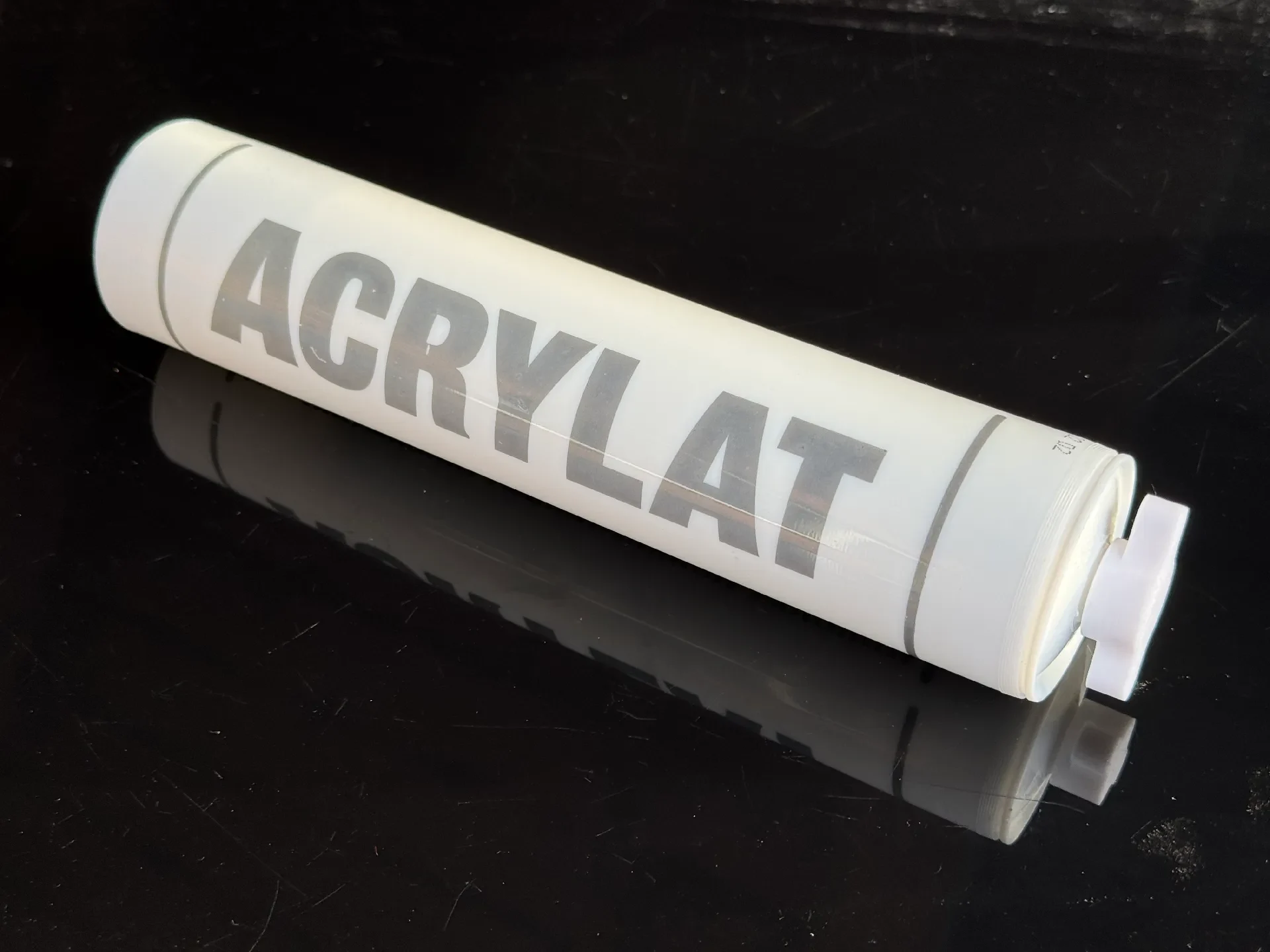

Чтобы предотвратить быстрое высыхание уже начатого силиконового/акрилового картуша, распечатайте этот колпачок и прикрутите его к картушу.

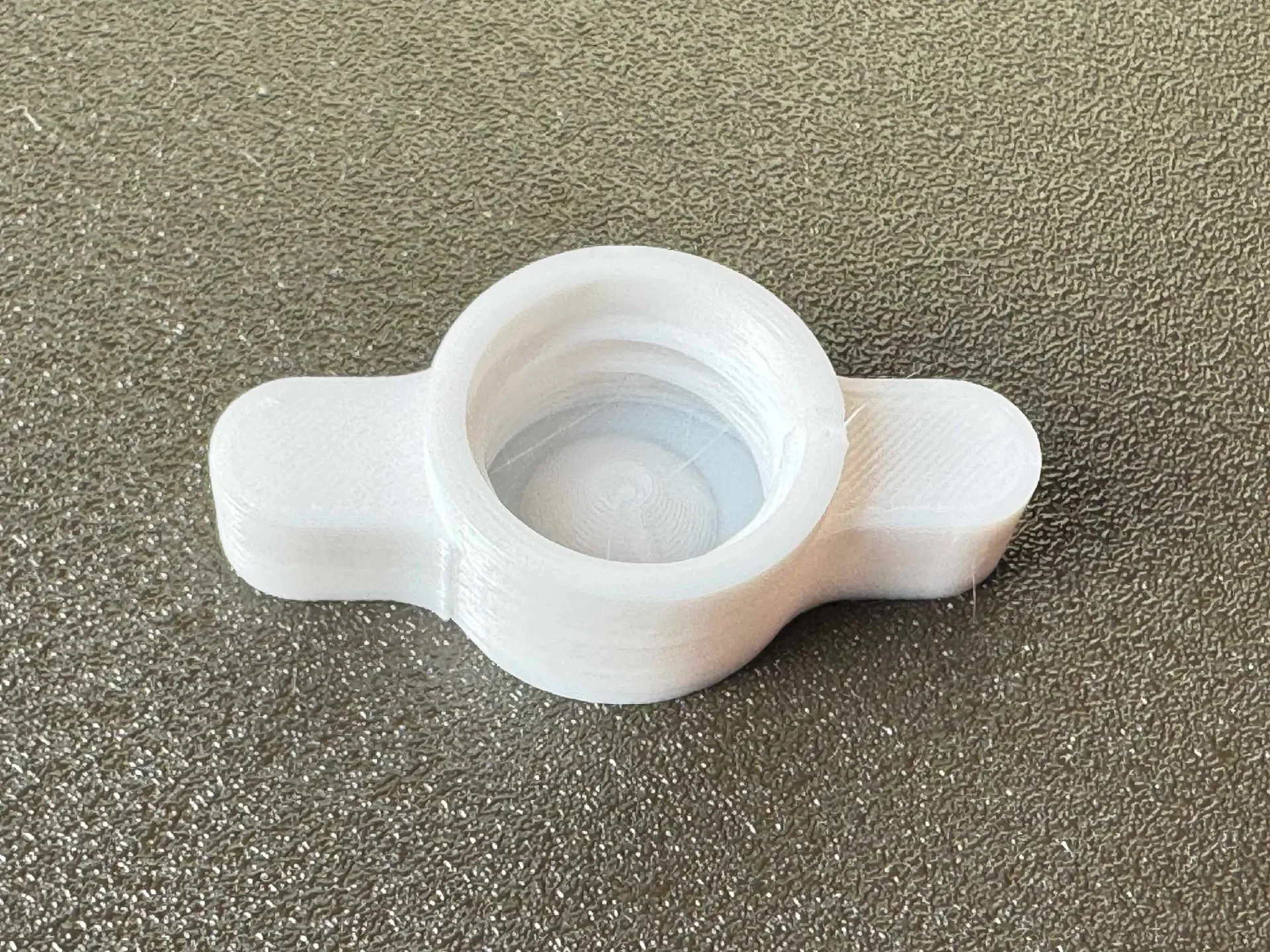

Крышка имеет коническую внутреннюю часть, благодаря чему отверстие закрывается лучше, чем обычная крышка.

Инструкции по печати

Я использовал PLA, но PETG тоже подойдет.

Периметры: 2
Сопло: 0,4 мм
Высота слоя: 0,2 мм
Заполнение: 20% Архимедик
Верхние сплошные слои: 4
Нижние сплошные слои: 5

Версия 2

15 декабря: теперь доступны два файла шагов. Версия v2 имеет дополнительную фаску, которая не является обязательной, но облегчает завинчивание крышки.

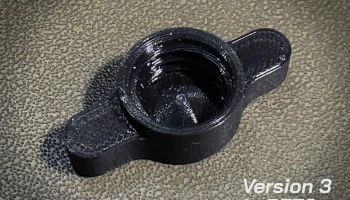

Версия 3

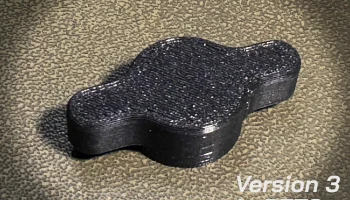

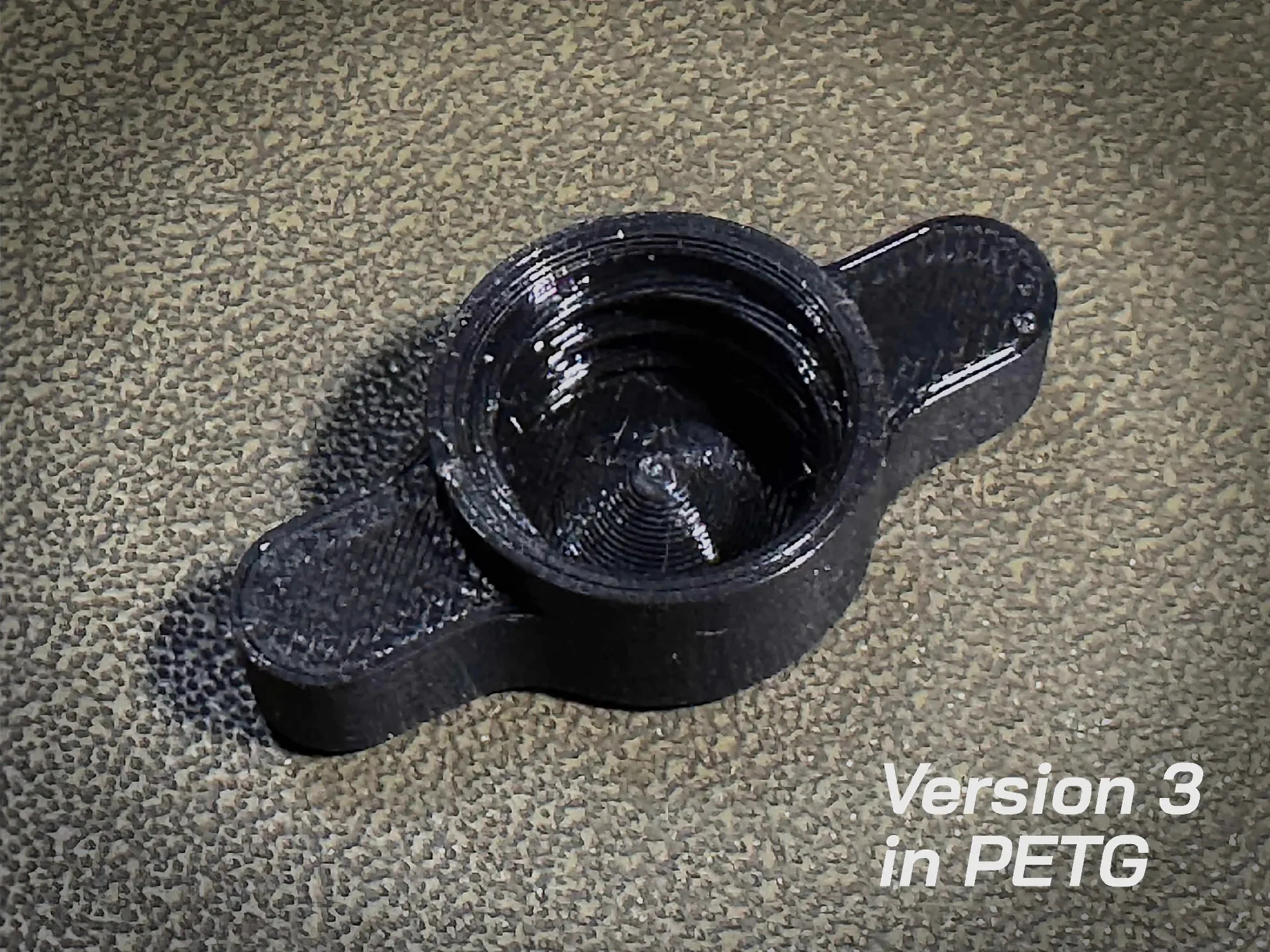

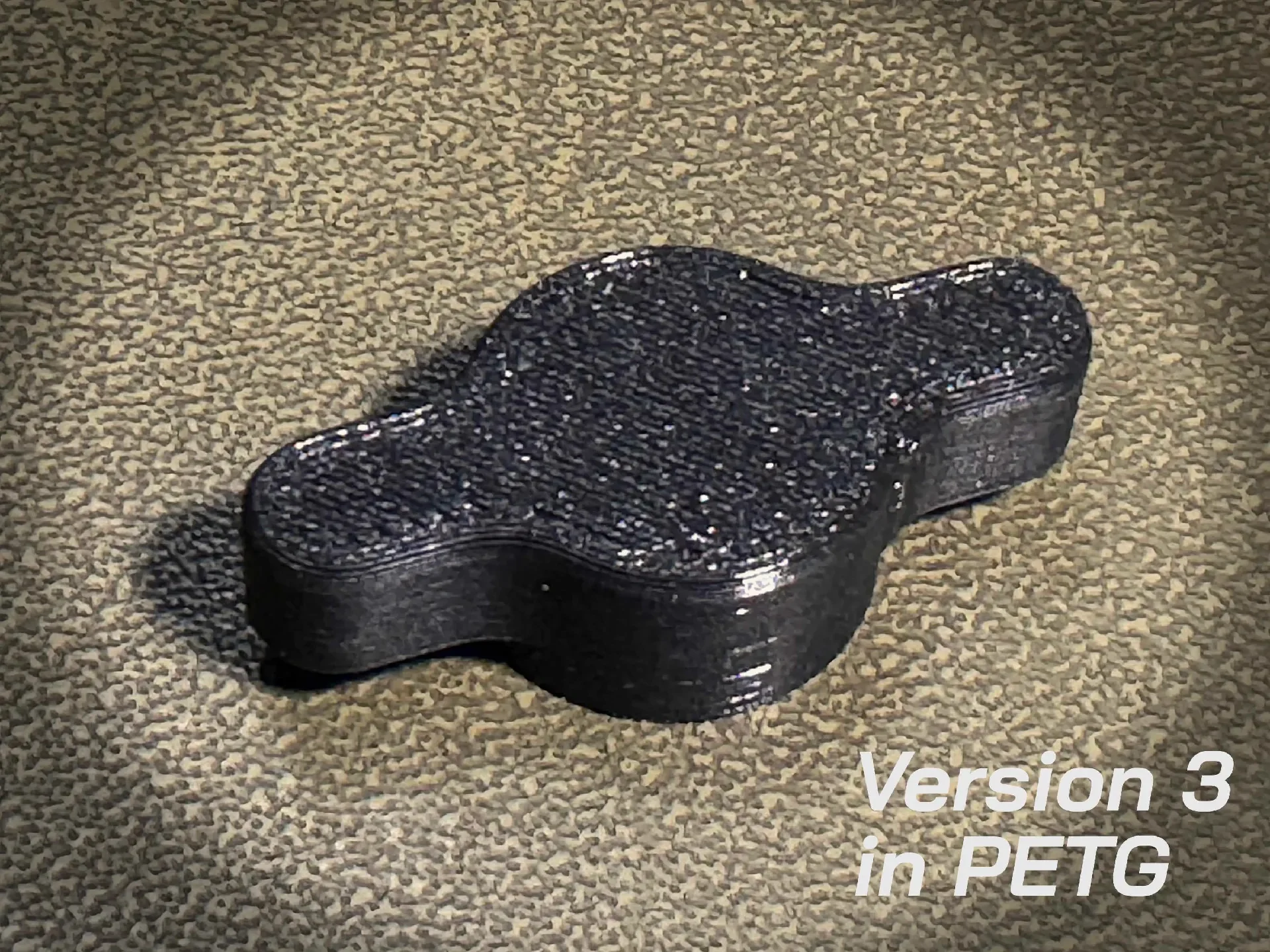

21 дек: Теперь можно скачать и 3 версию шапки! Благодаря предложению @Fatalbugchec_1210119 сверху теперь есть фаска, которая делает внешний вид более красивым. Кроме того, я немного подправил внутреннее отверстие так, чтобы теперь на одной линии с резьбой было и коническое внешнее отверстие. Мы надеемся, что это еще больше уменьшит возможный приток воздуха к содержимому картриджа.

Соответствующие файлы заканчиваются на "-v3".

Версия 4

2 января: Для всех, кого беспокоит недостаточно прочная крышка, вот версия 4. Эта версия имеет еще два слоя на закрытой стороне крышки и немного больший диаметр (один по периметру), чтобы обеспечить большее сцепление между верхней частью крышки и остальной частью.

Для версии 4 рекомендуемые настройки печати:

Периметры: 3
Сопло: 0,4 мм
Высота слоя: 0,2 мм
Заполнение: 20% Архимедик
Верхние сплошные слои: 4
Нижние сплошные слои: 6

Соответствующие файлы заканчиваются на "-v4".

Версия 5

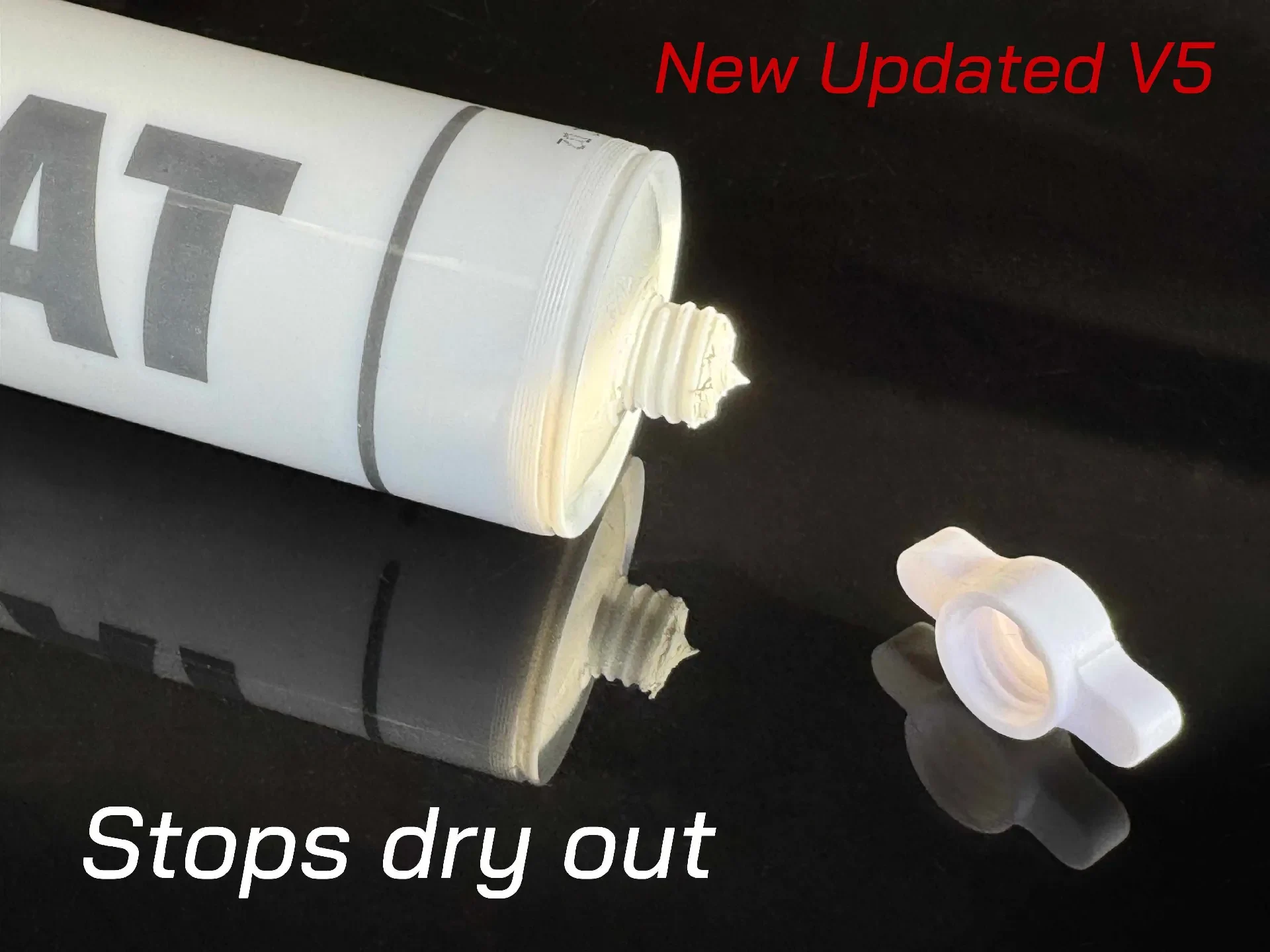

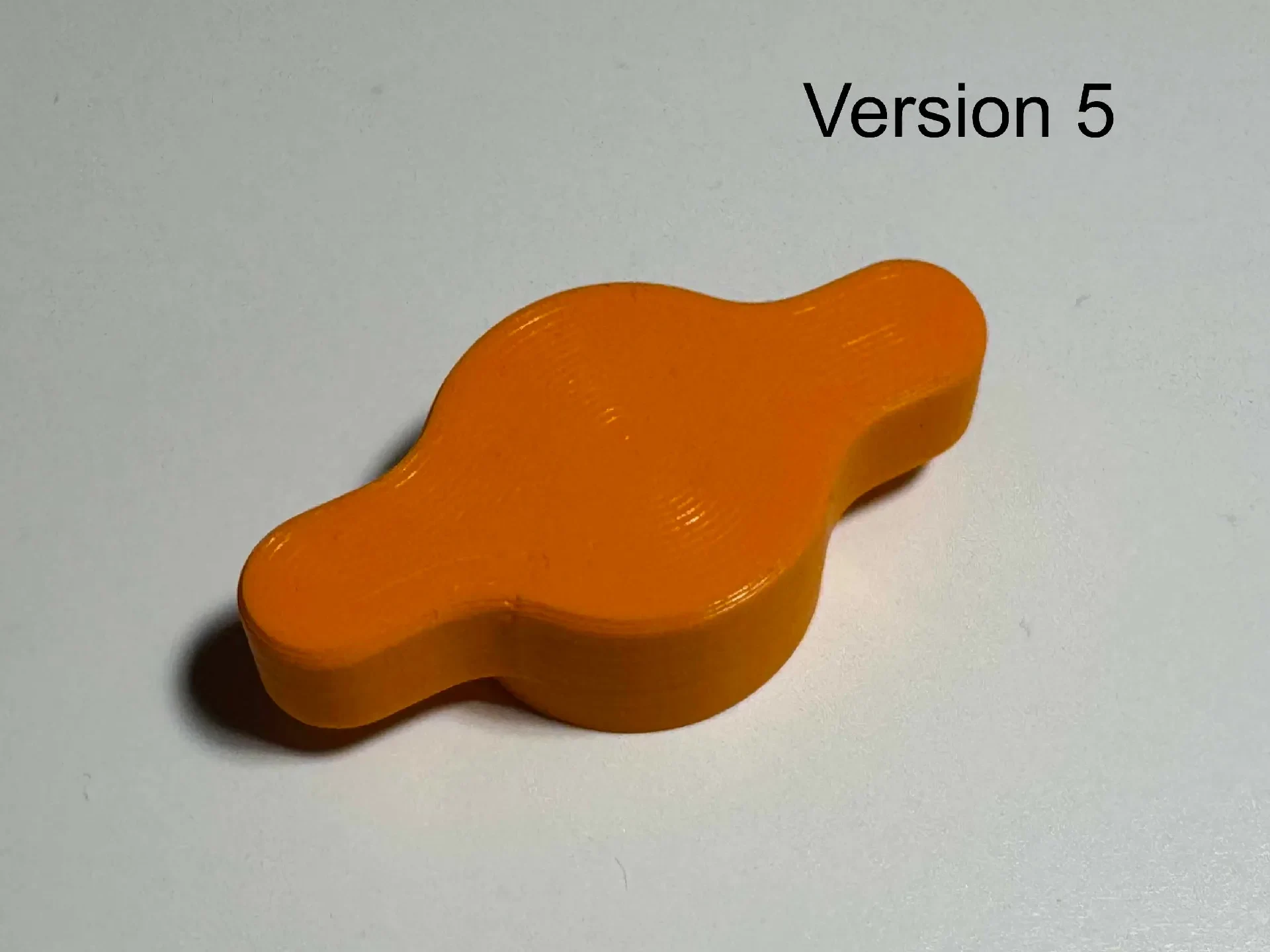

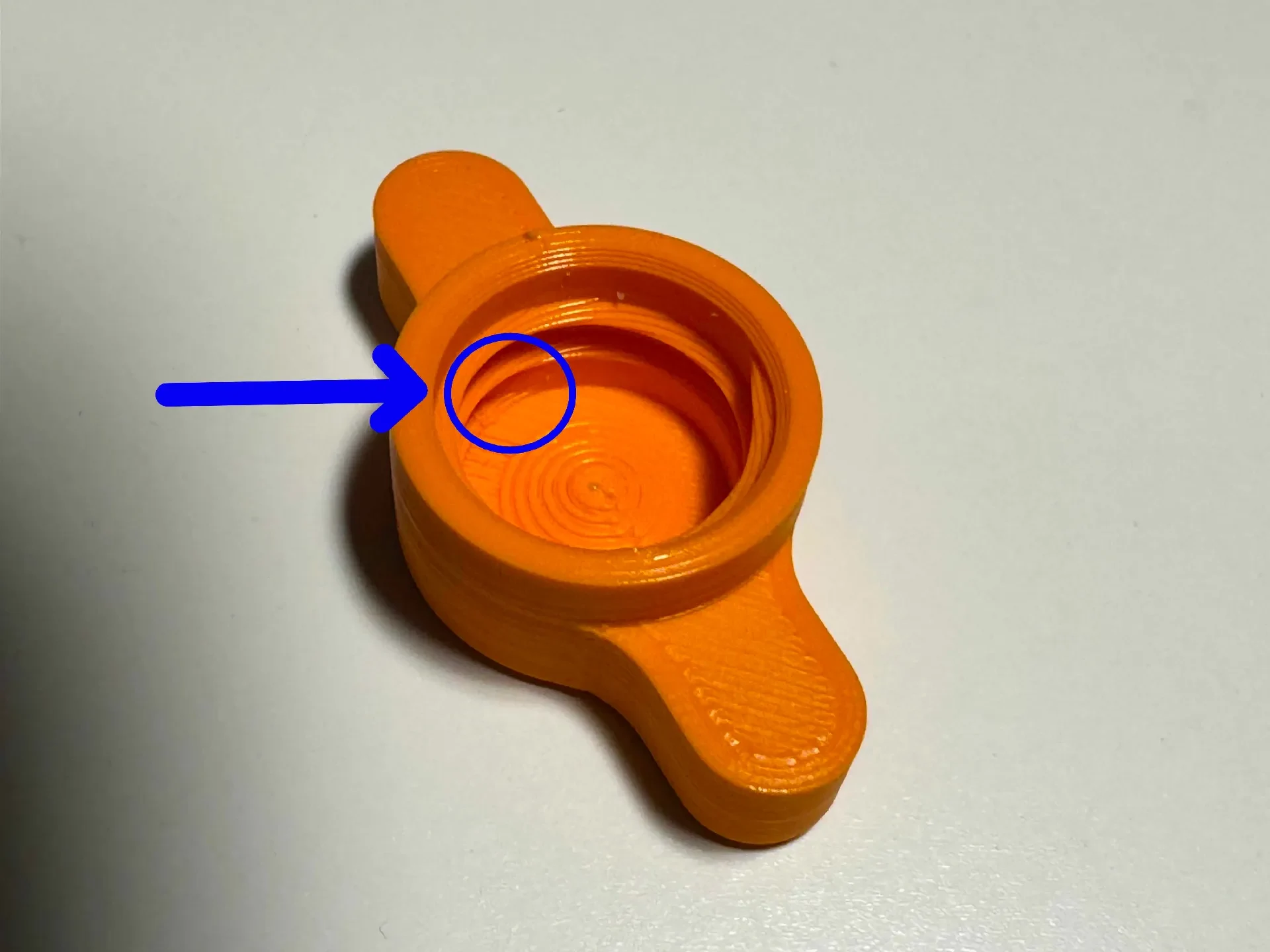

9 января: После некоторых исследований и множества тестов результатом стала версия 5, полностью переработанная. Он намного сильнее всех предыдущих версий. Теперь резьба имеет своего рода ограничитель и полностью закрыта в неиспользуемой области. Теперь есть два дополнительных нижних слоя, которые повышают стабильность.

Мне удалось немного деформировать крышку с принтом PLA, но она не треснула. Даже при приложении огромной силы резьба силиконового картриджа в конечном итоге повредилась, но колпачок все еще был в порядке.

Для достижения наилучших результатов картридж следует обрезать даже на конце резьбы. Для самой прочной версии я рекомендую PETG в качестве материала для печати.

Периметры: 3
Сопло: 0,4 мм
Высота слоя: 0,2 мм
Заполнение: 20% Архимедик
Верхние сплошные слои: 4
Нижние сплошные слои: 6

Соответствующие файлы заканчиваются на "-v5".

Удачной печати!

PS: Пожалуйста, оставьте лайк, комментарий с отзывом или фото своей марки! Мне не платят за мою работу, и именно отзывы помогают мне работать :-) По сравнению с усилиями по разработке и тестированию вашей собственной модели, надеюсь, от этого не требуется многого.

И большое спасибо всем, кто уже прокомментировал, поставил лайк и оценил эту модель!

Большое спасибо Фарбенцентруму Шлегелю из Бад-Шуссенрида за поддержку этой модели.
