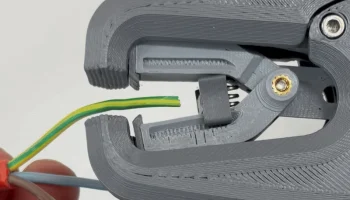

Wire Stripper Pro - функциональный инструмент для создани...

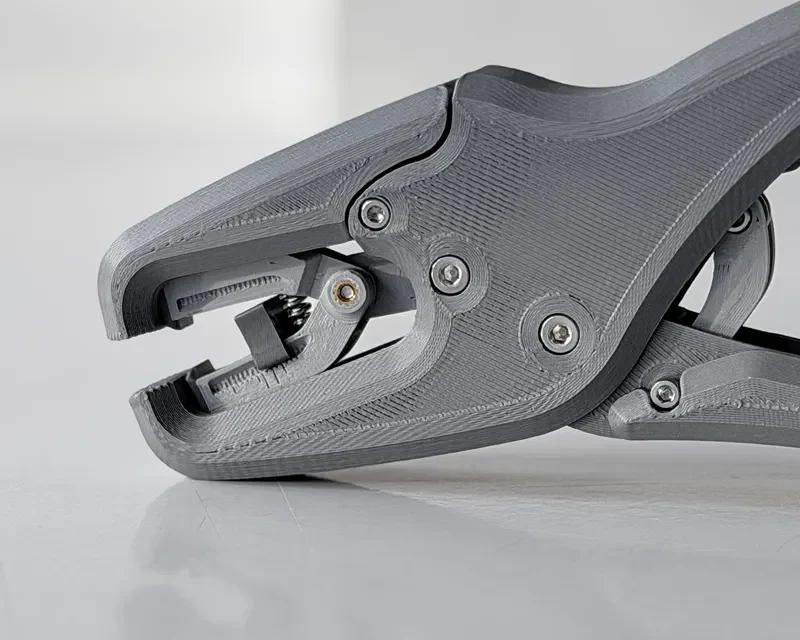

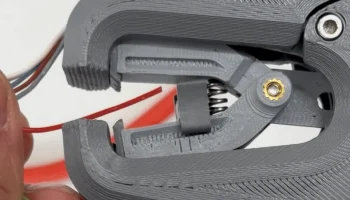

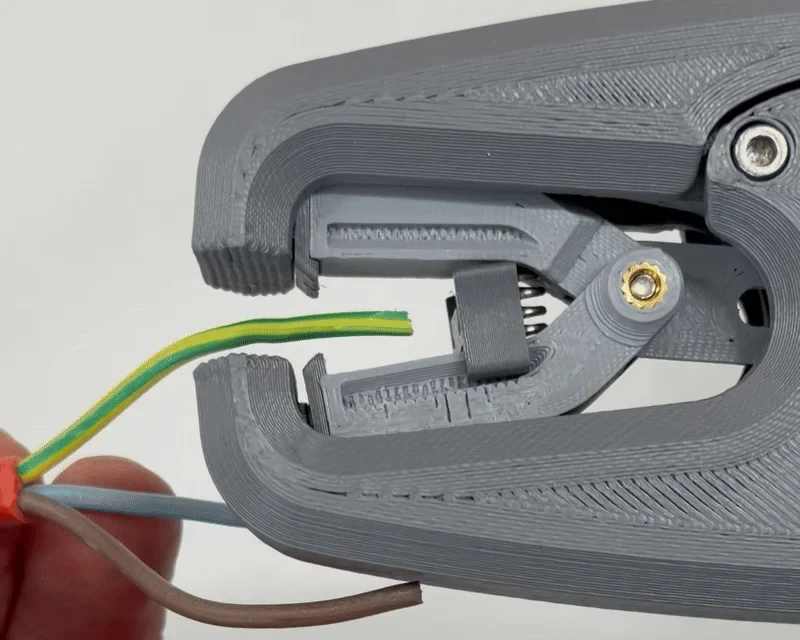

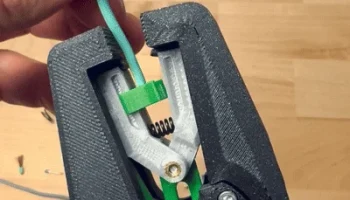

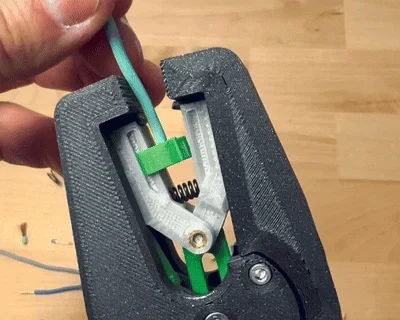

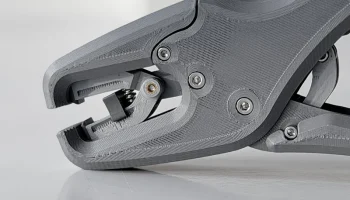

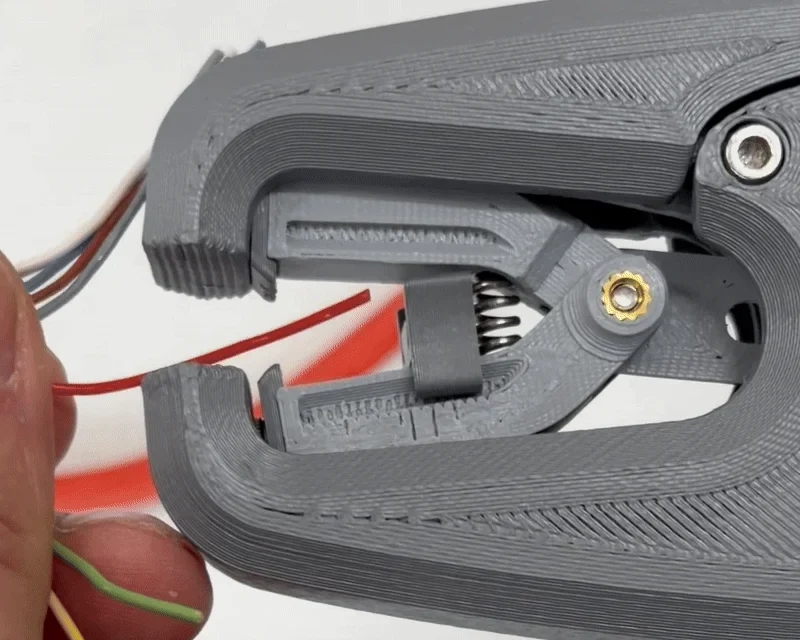

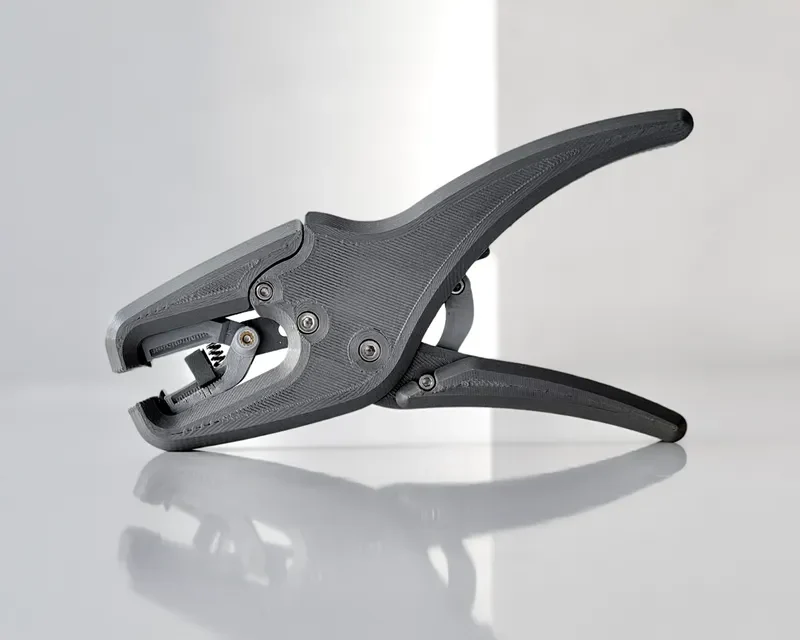

Это мой подход к устройству для зачистки проводов, в основном напечатанному на 3D-принтере — функциональному и надежному инструменту, предназначенному для аккуратной и последовательной зачистки проводов. Я хотел создать что-то, что может использовать каждый, независимо от того, являетесь ли вы изготовителем, любителем или выполняете повседневные электротехнические задачи — и раньше у меня такого не было. Вдохновленный идеей не просто использовать продукты WAGO, но и создавать на их основе практичные решения для 3D-печати, он служит универсальным помощником как для домашних, так и для профессиональных электромонтажных работ.

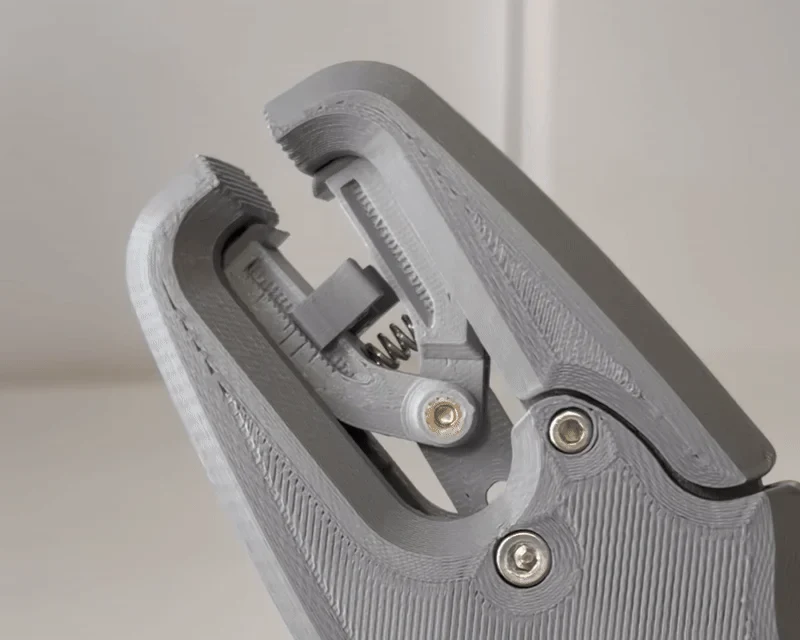

Лезвия взаимозаменяемы. В будущем лезвия также можно будет напечатать из металла.

Все, что можно напечатать, напечатано; требуется всего несколько металлических деталей!

Теперь ВЫ можете сделать пружины САМИ! Раскройте СВОЙ творческий потенциал!
— не только для Wire Stripper Pro, но и для многих других проектов!

Для меня это один из самых крутых и практичных результатов проекта!

Мы надеемся, что в будущем это улучшит функциональность многих проектов, как это было с моим, и сделает их еще лучше, чем раньше!

https://www.printables.com/model/1493486-spring-bending-tools-create-robust-and-durable-spr

Я работал над этой моделью до самой последней минуты, чтобы обеспечить наилучшее взаимодействие с пользователем. Это заняло немного больше времени, чем ожидалось, но я рад сообщить, что инструкции по сборке наконец-то доступны онлайн!

https://www.printables.com/model/1500978-wire-stripper-pro-step-by-step-assembly-guide

Эта модель будет продолжать развиваться и улучшаться со временем, поскольку я активно использую ее в своих проектах!

Советы по печати:

Распечатайте оба слайдера на высоте слоя 0,16 мм или 0,2 мм. Если вы теряете слои из-за увеличенной высоты слоев в этой части, силы не хватит, чтобы правильно зачистить провода!

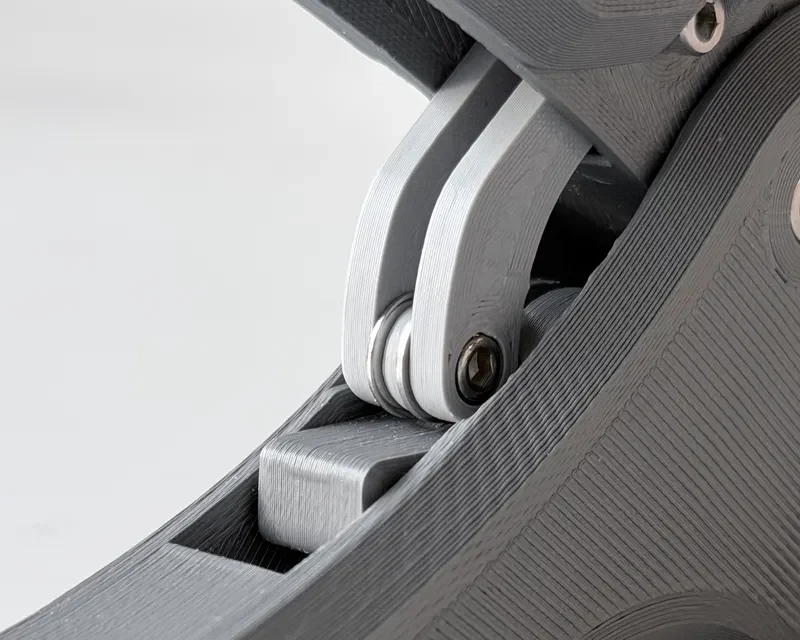

Соединитель становится наиболее прочным, если вы печатаете его с большим количеством периметров — в идеале, чтобы он был полностью за пределами периметра, для максимальной прочности!

Для печати лезвий я рекомендую использовать нить высокой жесткости, например PC, ASA или ABS, желательно армированную углеродными или стеклянными волокнами, чтобы обеспечить прочную и надежную режущую кромку. С тех пор я использую PLA, и он тоже работает нормально.

Требуемое оборудование:

Для завершения сборки вам понадобится:

6 термофиксирующих вставок M3 × 3 мм (короткая версия) — я использовал вставки от CNC Kitchen.

https://cnckitchen.store/de/products/heat-set-insert-m3-x-3-short-version-100-pieces

2 термофиксирующих вставки M4 × 4 мм (короткая версия) — также от CNC Kitchen

https://cnckitchen.store/products/heat-set-insert-m4-x-4-short-version-100-pieces

2 винта с цилиндрической головкой M3 × 20 мм

2 винта M4 × 20 мм

1 × M3 × 12 мм винт

3 винта M3 × 8 мм

2× Плоская шайба DIN 9021 — A3,2 (внешний диаметр 9 мм) для винтов M3

1× стальная пружина НД 4,8 мм, ВД 3 мм, длина 22 мм (9-10 витков)

1× стальная пружина НД 8,2 мм, ВД 6,2 мм, длина 32 мм (9-10 витков)

Используемая нить:

Polymaker Panchroma PLA: серый — для ползунков, разъема, головных частей и углов.

Polymaker Panchroma PLA: стальной серый — для регулировки длины, лезвий и основного корпуса.

---------------------------------------

Dies ist mein Ansatz für eine größtenteils 3D-gedruckte Abisolierzange — функциональные и прочные детали, кабели, которые можно закрепить и защитить от повреждений. Я хочу, чтобы это было так, как будто я знаю, что такое Создатель, Любитель или все, кто занимается электромонтажными работами, — и я думаю, что хочу, чтобы я сделал это. Вдохновленный идеей, WAGO-Produkte nicht nur zu zu verwenden, sondern praktische, 3D-druckbare Lösungen rund um sie herum zu entwickeln, ist sie ein vielseitiger Begleiter für elektrische Arbeiten im Hobby- und Profibereich.

Die Klingen sind austauschbar. Als zukünftiger Ansatz könnten die Klingen aus aus Metall gedruckt werden.

Alles, было gedruckt werden kann, ist gedruckt; nur wenige Metallteile werden benötigt!

DU kannst die Federn jetzt SELBST herstellen! Entfalte DEINE Kreativität!
— Больше не нужен инструмент для зачистки проводов Pro, он также полезен для других проектов!
