SnapAglet: микромеханическая система экономии шнурков.......
Резюме проекта

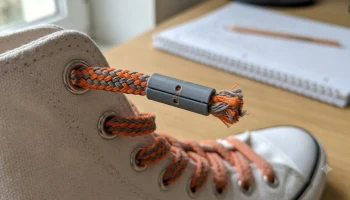

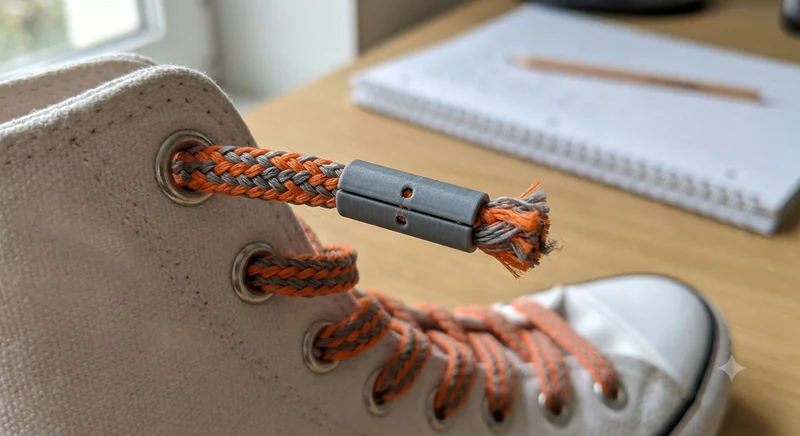

Всеобщее разочарование решено с помощью чистой геометрии, напечатанной на 3D-принтере. Когда пластиковый кончик (наконечник) шнурка ломается и перетирается, шнуровка обуви становится невозможной. SnapAglet — это микромасштабный механический зажим, полностью печатаемый на месте, предназначенный для мгновенного ремонта потертых шнурков без клея, ленты или металлических деталей.
Используя вращательную симметрию на 180 гр��дусов, вы печатаете одну и ту же модель дважды. При переворачивании лицом к лицу субмиллиметровые выравнивающие штифты и гнезда с фрикционным замком идеально сцепляются друг с другом, сжимая потертый шнурок во внутренние выступы. Собранный зажим длиной всего 11 мм и толщиной 3,2 мм легко проходит через стандартные отверстия для обуви.
Инструкции по 3D-печати
Поскольку в этой модели допуски для защелкивающихся штифтов составляют субмиллиметровые, для успеха необходимы точные настройки печати.
Ориентация: Поместите модель на рабочую пластину совершенно плоской стороной вниз. Он предназначен для печати без использования вспомогательного материала.
Количество: Вам необходимо распечатать ровно 2 копии файла, чтобы создать один полный набор зажимов.
Высота слоя: настоятельно рекомендуется 0,12 мм (высокая детализация). Если что-то толще, штифты микровыравнивания могут потерять свою круглую форму.
Настенные петли/периметры: 3 или 4. Поскольку модель очень узкая, зажим фактически будет сделан из 100% твердого пластика, что придаст ему структурную прочность, способную выдержать удары по вашей обуви.
Материал: стандартный PLA или PLA-CF (углеродное волокно). PLA обеспечивает жесткость, необходимую для четкого и постоянного фрикционного зам��а. Избегайте гибких материалов, таких как ТПУ.
Адгезия кровати: поля, как правило, не нужны, если ваша кровать чистая, но если вы испытываете скручивание из-за крошечного следа, добавьте внешние поля толщиной 2 мм.
Пошаговое руководство по сборке
Примечание. Никакого клея или инструментов строго не требуется, хотя небольшие плоскогубцы значительно облегчат окончательную фиксацию ваших пальцев.
Подготовьте шнурок: плотно скрутите потертый конец сломанного шнурка между пальцами, чтобы связать свободные нити вместе. Если потертый беспорядок слишком длинный, слегка подрежьте его.
Поместите шнурок: возьмите первую распечатанную половину и положите скрученный шнурок прямо в центральный полукруглый канал. Убедитесь, что шнурок плотно прилегает к внутренним зубцам захвата.
Выровняйте зажим: возьмите вторую распечатанную половину и поверните ее на 180 градусов по горизонтали. Два контакта на левой стороне Части А теперь будут идеально совмещены с двумя гнездами на правой стороне Части Б.
Защелкните и зафиксируйте: плотно сожмите две половинки вместе. Сильно сожмите концы, пока не почувствуете характерный «щелчок», когда фрикционные штифты зафиксируются.
Тест: сильно потяните шнурок, чтобы убедиться, что внутренние зубцы успешно впились в ткань. Проденьте его в отверстия для обуви, и все готово!
