Вакуумные насадки для всех распространенных размеров шлан...

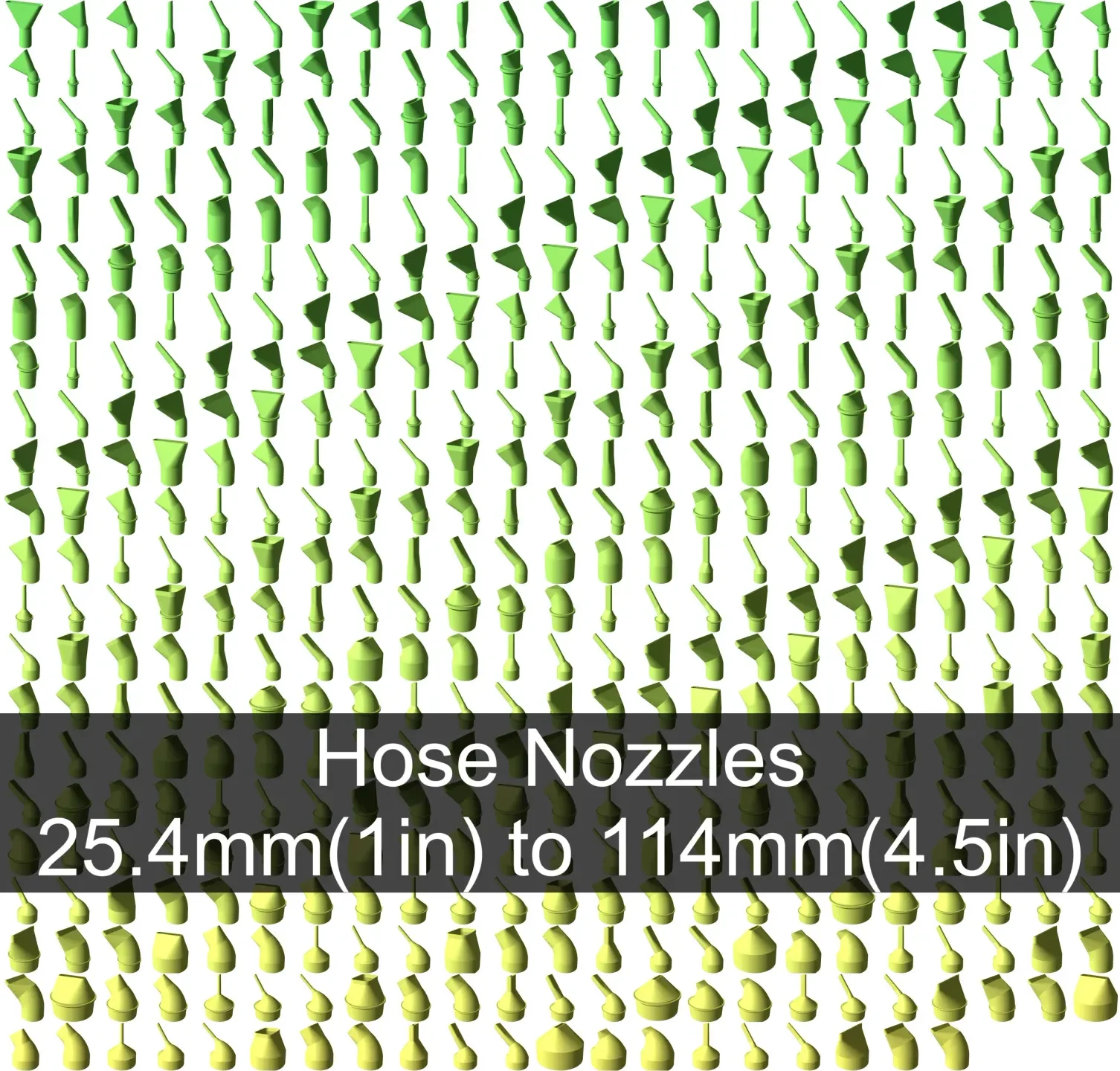

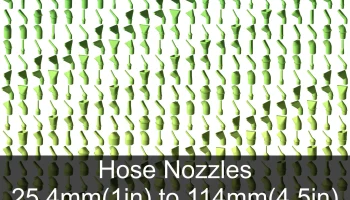

Набор насадок для вакуумных шлангов различной формы. Имеется 7 различных форм насадок, каждая из которых расположена под тремя разными углами. Все они повторяются для всех распространенных размеров шлангов.
Каждый размер имеет возможность измерения внешнего диаметра или внутреннего диаметра.

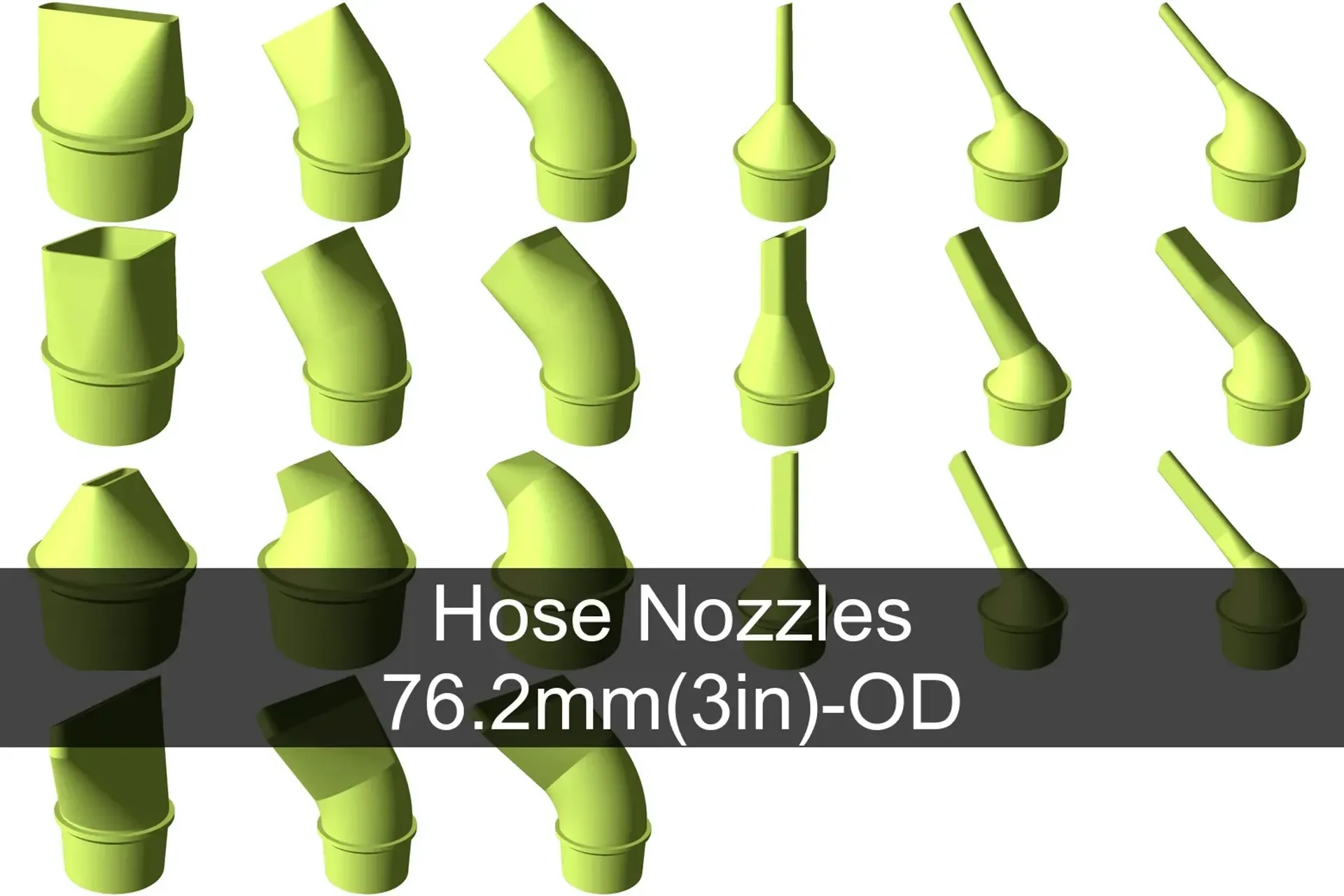

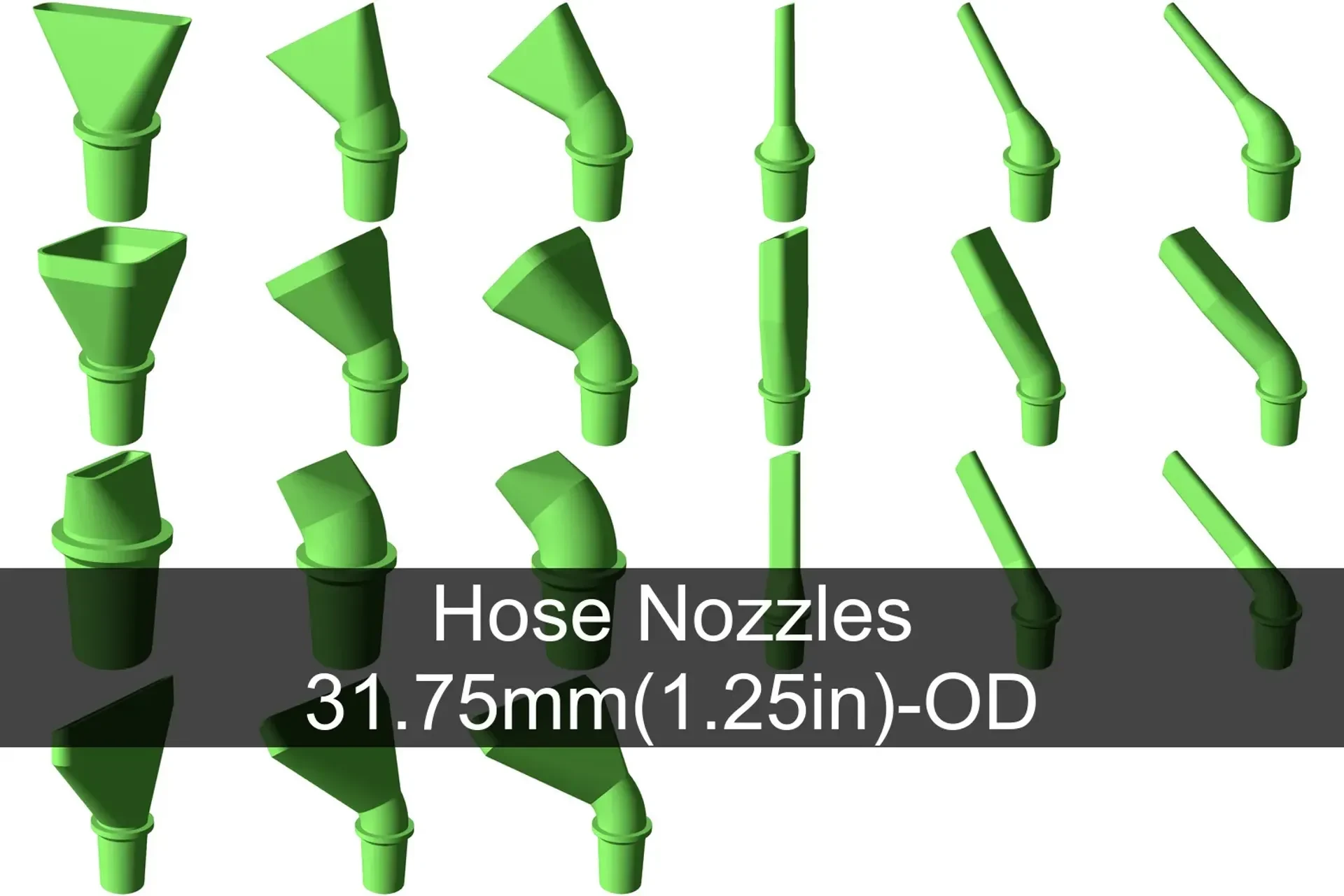

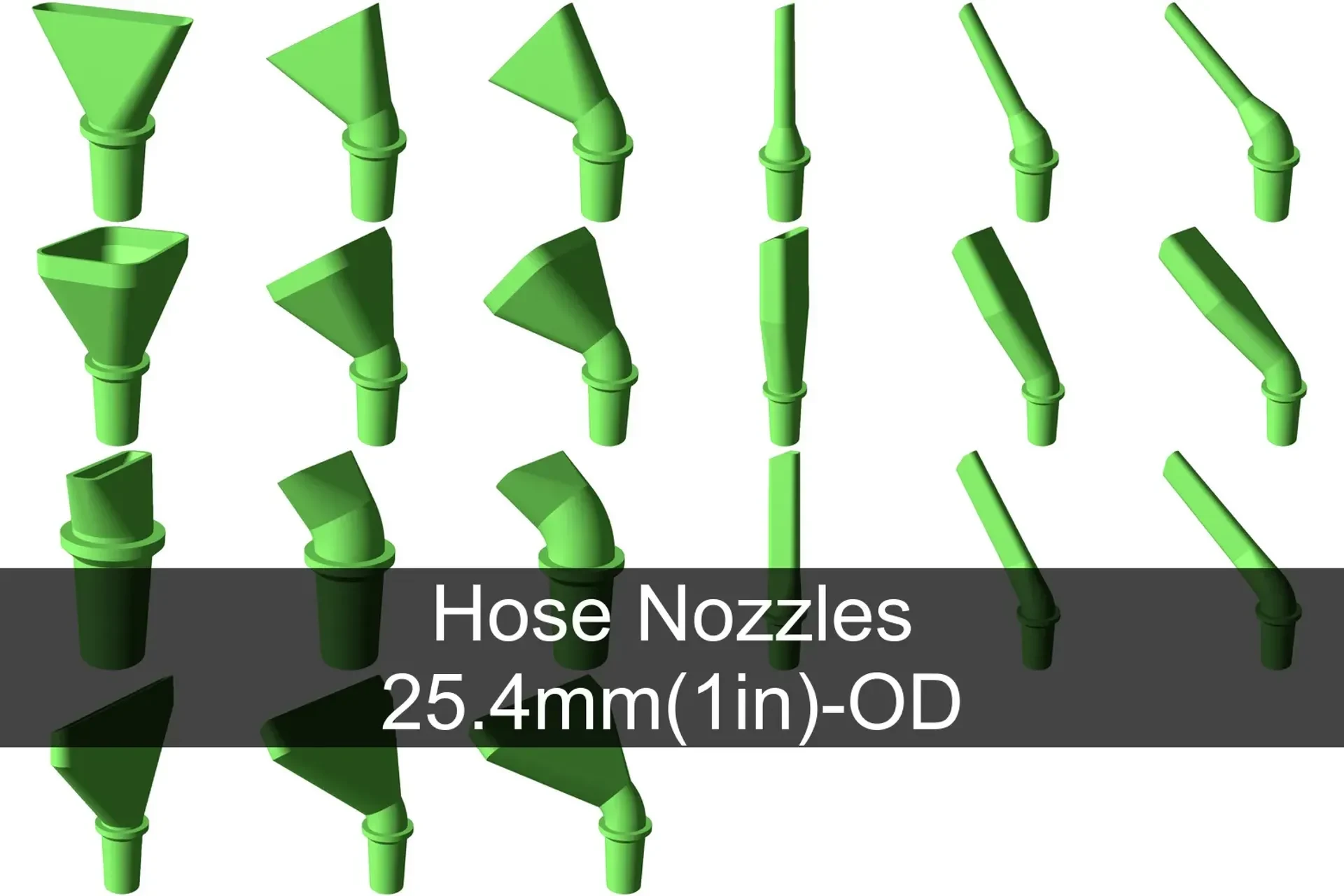

Основания внешнего диаметра:
Предназначен для того, чтобы печатная насадка входила в существующий шланг.
Размеры шлангов: 1", 1,25", 1+3/8", 1+7/16", 1,5", 2", 2,5", 3", 3,5", 4", 4,5", 32 мм, 35 мм, 38 мм, 40 мм, 50 мм, 60 мм, 100 мм.
Размеры указаны для внутренней части шланга (снаружи напечатанного сопла).
3 мм от малого к большому от -1,5 до +1,5
Имеет ограничитель шланга снаружи
Разъем длиной 40 мм на каждом конце
Толщина стенки 2 мм.

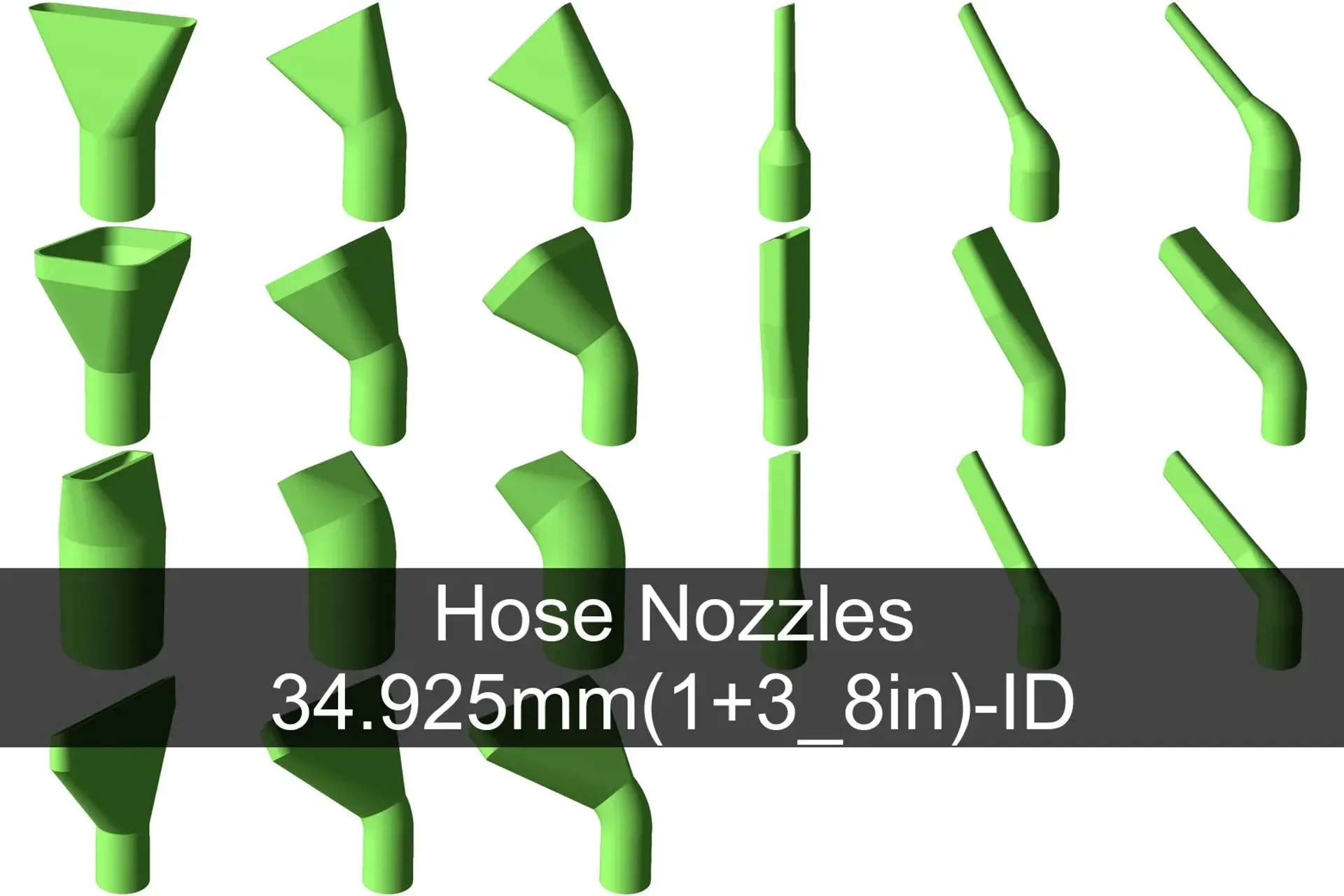

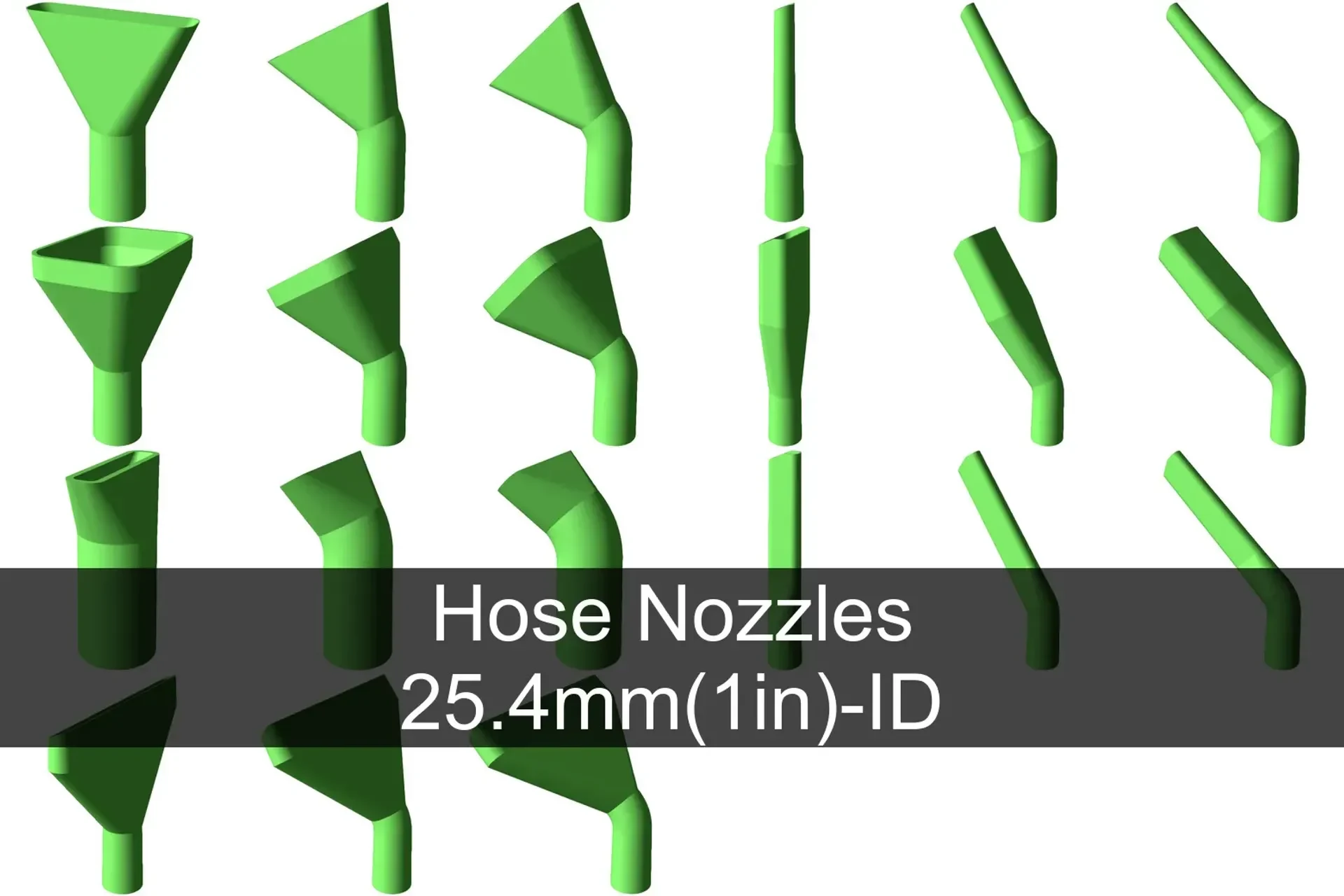

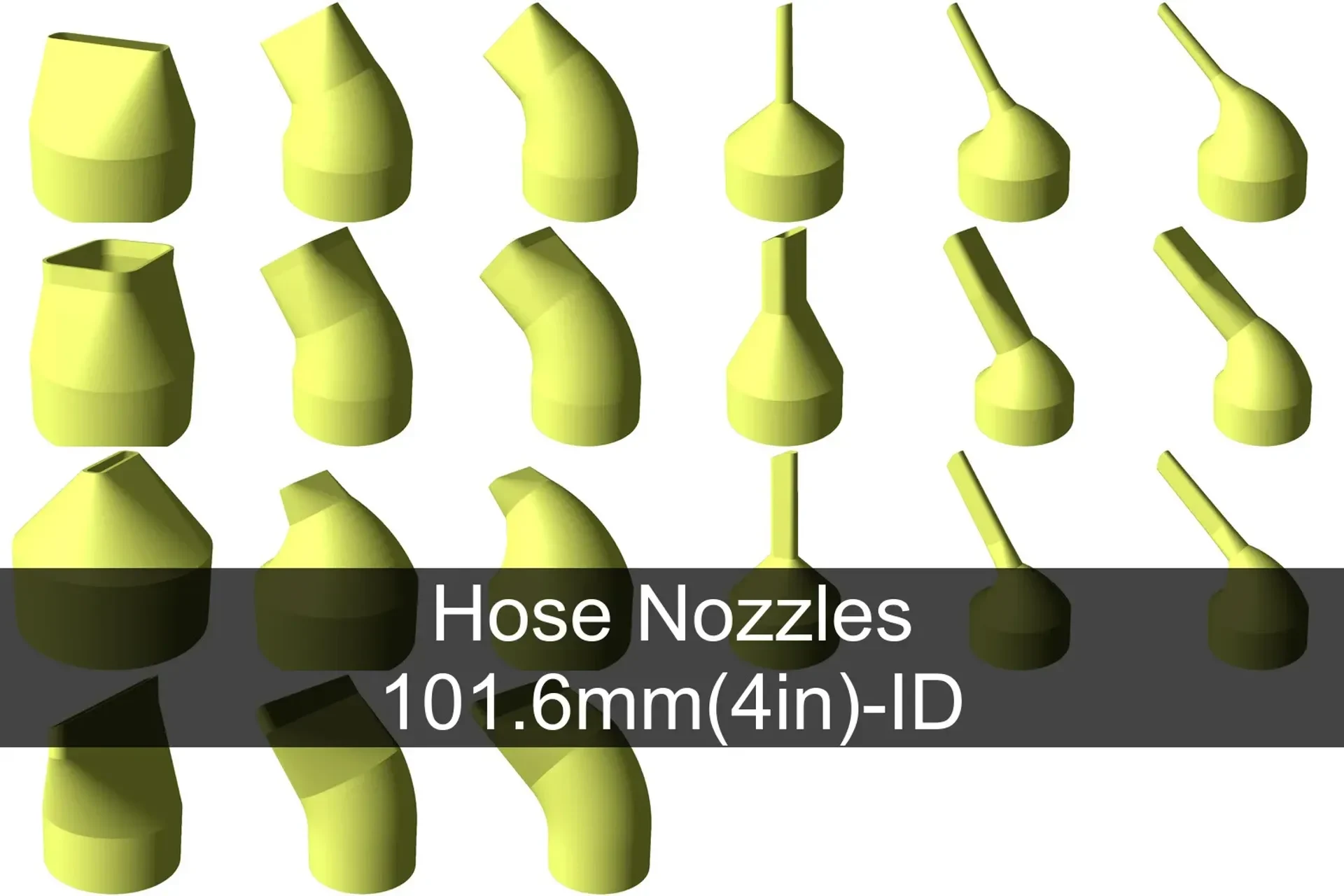

Основания внутреннего диаметра:
Предназначен для насадки с напечатанным изображением, которая проходит через существующий шланг или сопло.
Размеры шлангов: 1", 1,25", 1+3/8", 1+7/16", 1,5", 2", 2,5", 3", 3,5", 4", 4,5", 32 мм, 35 мм, 38 мм, 40 мм, 50 мм, 60 мм, 100 мм.
Размеры указаны для внешней стороны шланга (внутри напечатанного сопла).
Разъем длиной 40 мм
Кон��с 2 мм от большого к маленькому от +1 до -1
Толщина стенки 2 мм.

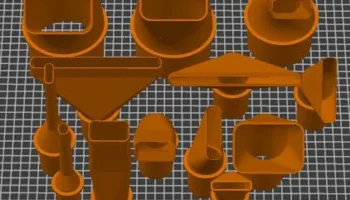

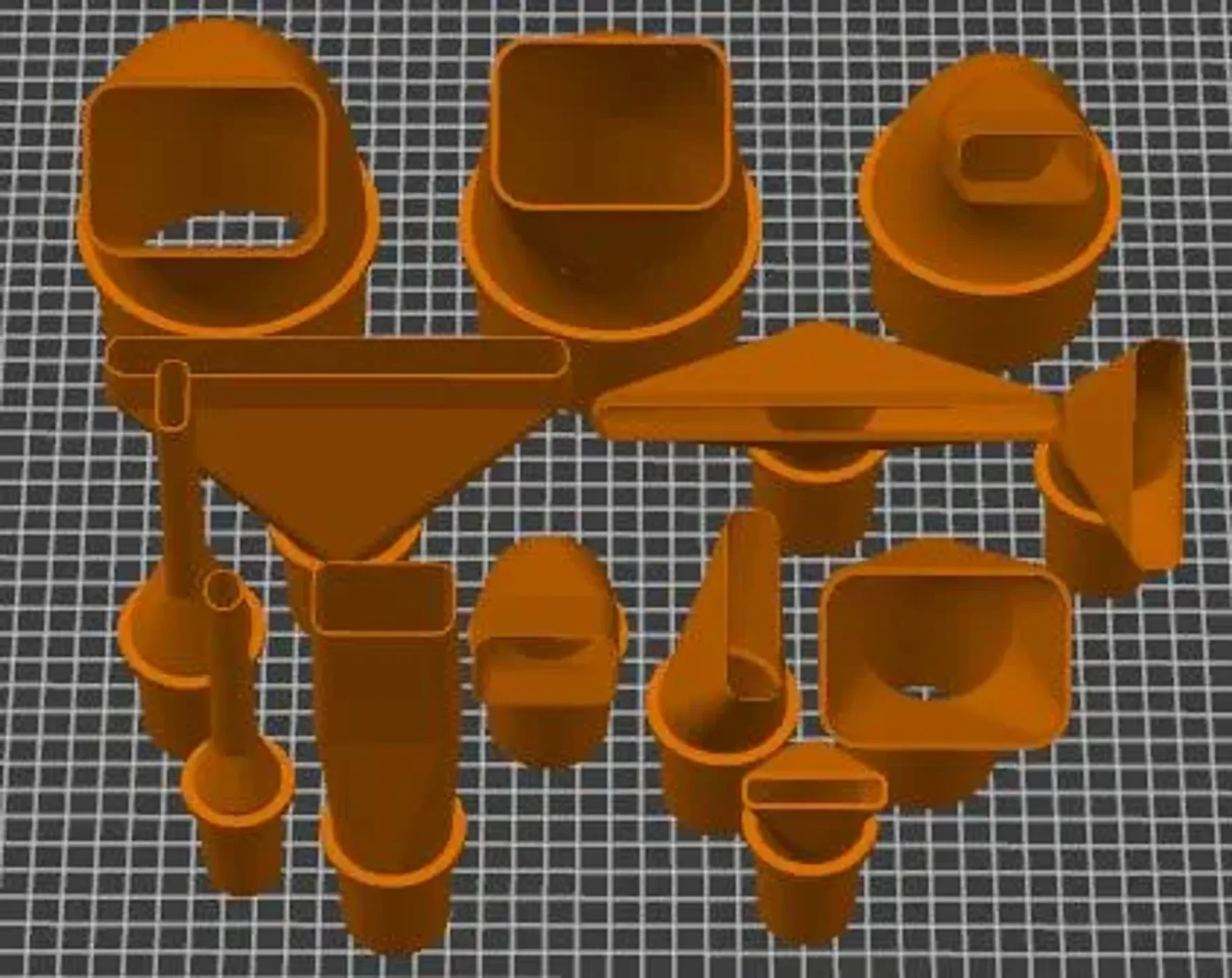

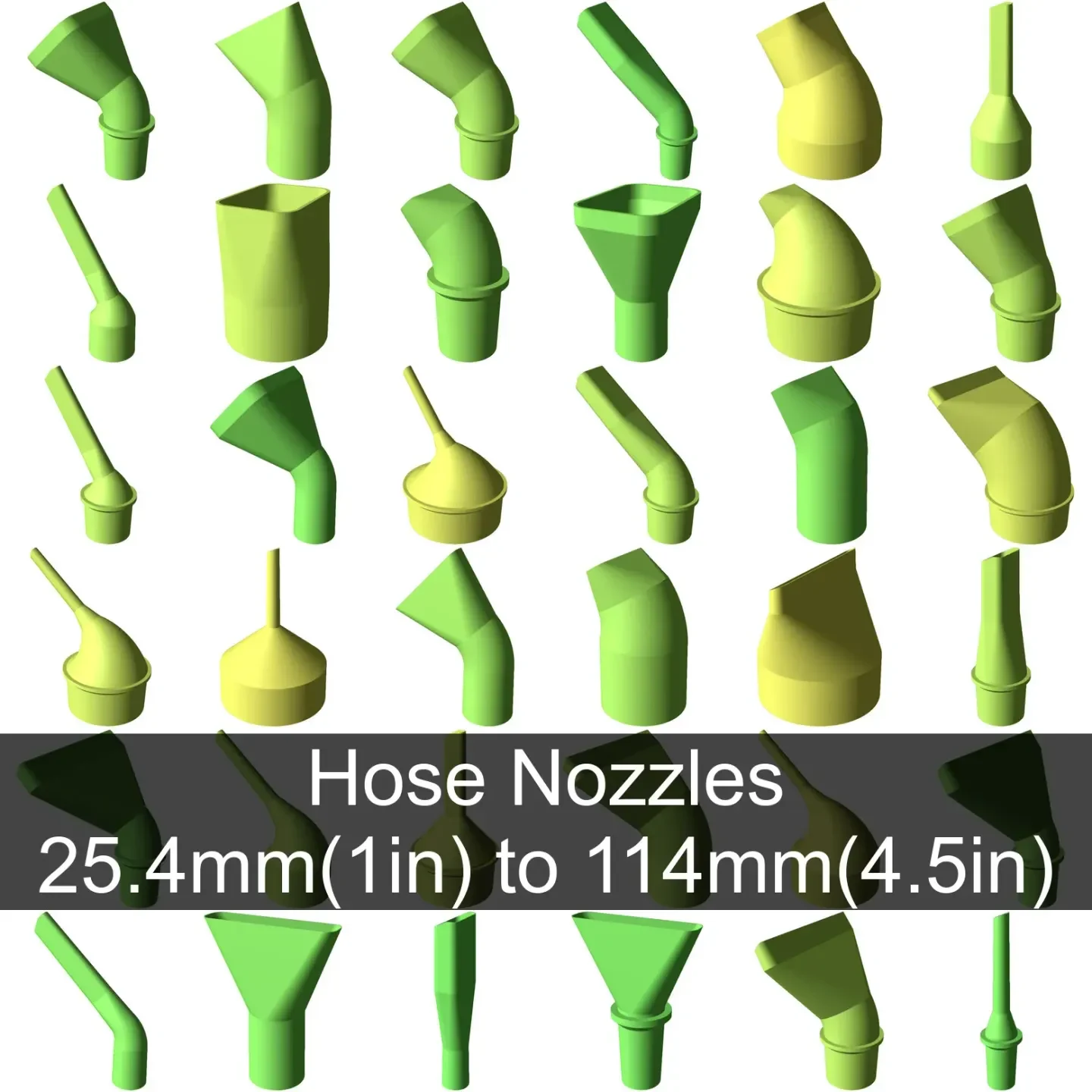

Стили сопел (общие для сопел с наружным и внутренним диаметром):
Короткий прямоугольник 40ммх7мм.
Большой прямоугольник 70х50мм.
Плоский, двусторонний 15х70 мм.
Широкий со скошенным концом 140ммх10мм.
Длинный прямоугольник 40ммх20мм.
Длинный тонкий прямоугольник 8ммх20мм.
Длинный круглый диаметром 10 мм.
Печать
Рекомендуется увеличить периметры, чтобы все стены были по периметру, только упоры должны быть заполнены.
Все они были созданы с помощью параметрической модели OpenSCAD. Если какой-либо из этих вариантов вам не подходит, вы можете настроить свой собственный или сообщить мне, и я сгенерирую его.
Похожие модели
Коллекция фитингов для шлангов
Параметрическая модель (используется для создания всех приведенных ниже моделей)
Вакуумные насадки для всех распространенных размеров шлангов
Фланцы вакуумных шлангов для подключения к плоским поверхностям.
Соединения для шлангов Dyson V6
Переходники для в��куумных шлангов
Прямые переходники для шлангов
Y-разъем/разветвитель для всех распространенных размеров
Угловые переходники для шланга 30°
Переходники для шлангов с коническим коленом 30 °
Угловые переходники для шланга 45°
Переходники для шлангов с коническим коленом 45°
Угловые переходники для шланга 90°
Переходники для шлангов с коническим коленом 90°
Магнитные соединители шлангов
Магнитные соединители для шлангов 50 мм.
Магнитные соединители для шлангов 100 мм.
Колючие соединители для трубок
Трубные фитинги 4 мм-24 мм
Переходники для вакуумного шланга и трубок всех распространенных размеров
Трубный Y-разъем/разветвитель фитинги 4-24 мм
16 января 2023 г.
Исправлена ширина сопел внутреннего диаметра.
2022-12-14
Добавлены насадки с измерениями внутреннего диаметра для проверки существующих фитингов.
