Модульная система выдвижных ящиков для быстрой печати (ре...
Привет всем:
Первоначально я опубликовал этот проект модульной системы ящиков для быстрой печати на Thingiverse, но немало людей предложили мне также опубликовать его в Printables (я понимаю почему. Printables работает намного плавнее, а поддержка намного лучше). Итак, вот оно, надеюсь, вам понравится.
Теперь на Cults3D доступна более новая версия, которую можно найти здесь: https://cults3d.com/en/3d-model/home/fast-print-modular-storage-system.
------------------------------------
Несмотря на то, что уже доступно множество отличных конструкций модульных ящиков, я не смог найти ничего, что точно соответствовало бы моим требованиям, и печать большинства из них занимает больше времени, чем мне хотелось бы, поэтому я разработал эту экономичную модульную систему выдвижных ящиков для быстрой печати и хранения легких деталей и компонентов и т. д.
Основные особенности:

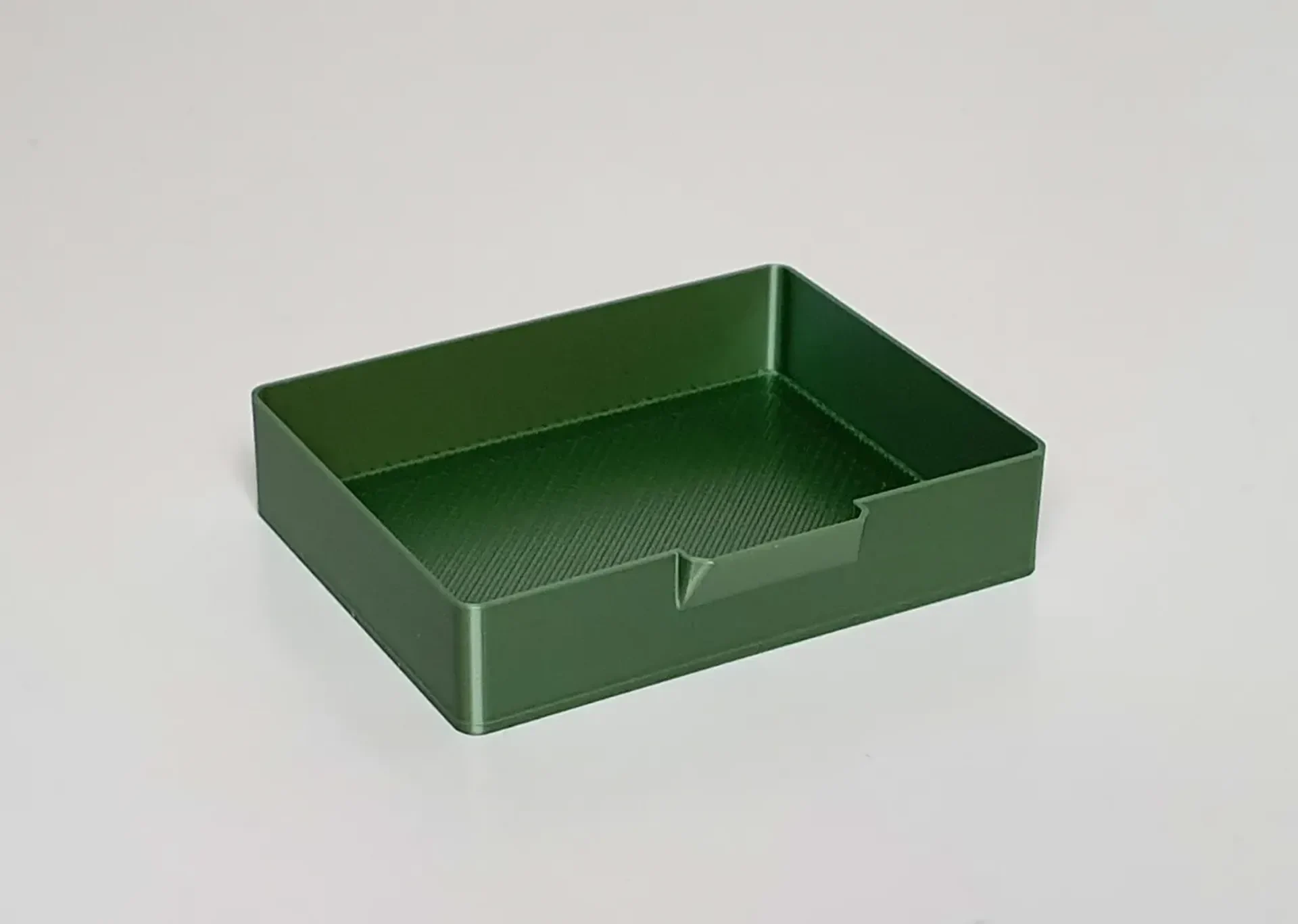

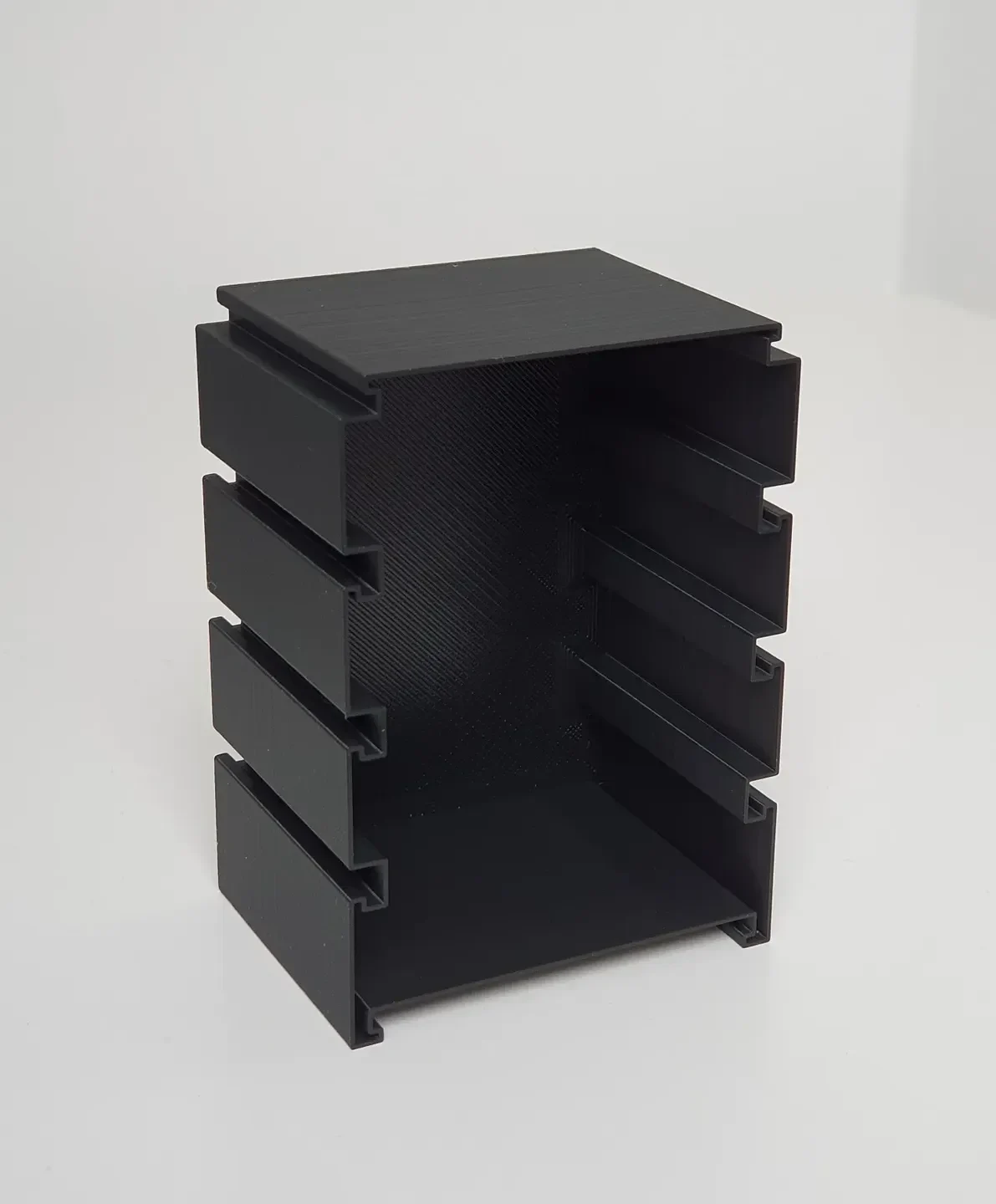

— Быстрая печать: чтобы минимизировать время печати, все компоненты предназначены для печати в режиме вазы/спирали и без опор. В каждой раме также имеется 4 ящика, что позволяет уменьшить общее количество необходимых рамок. Ящик диаметром 80 мм можно легко распечатать примерно за 25 минут.
— Экономичность: в конструкции используется лишь небольшое количество нити, поскольку печать выполняется в режиме вазы и не требуются опоры.

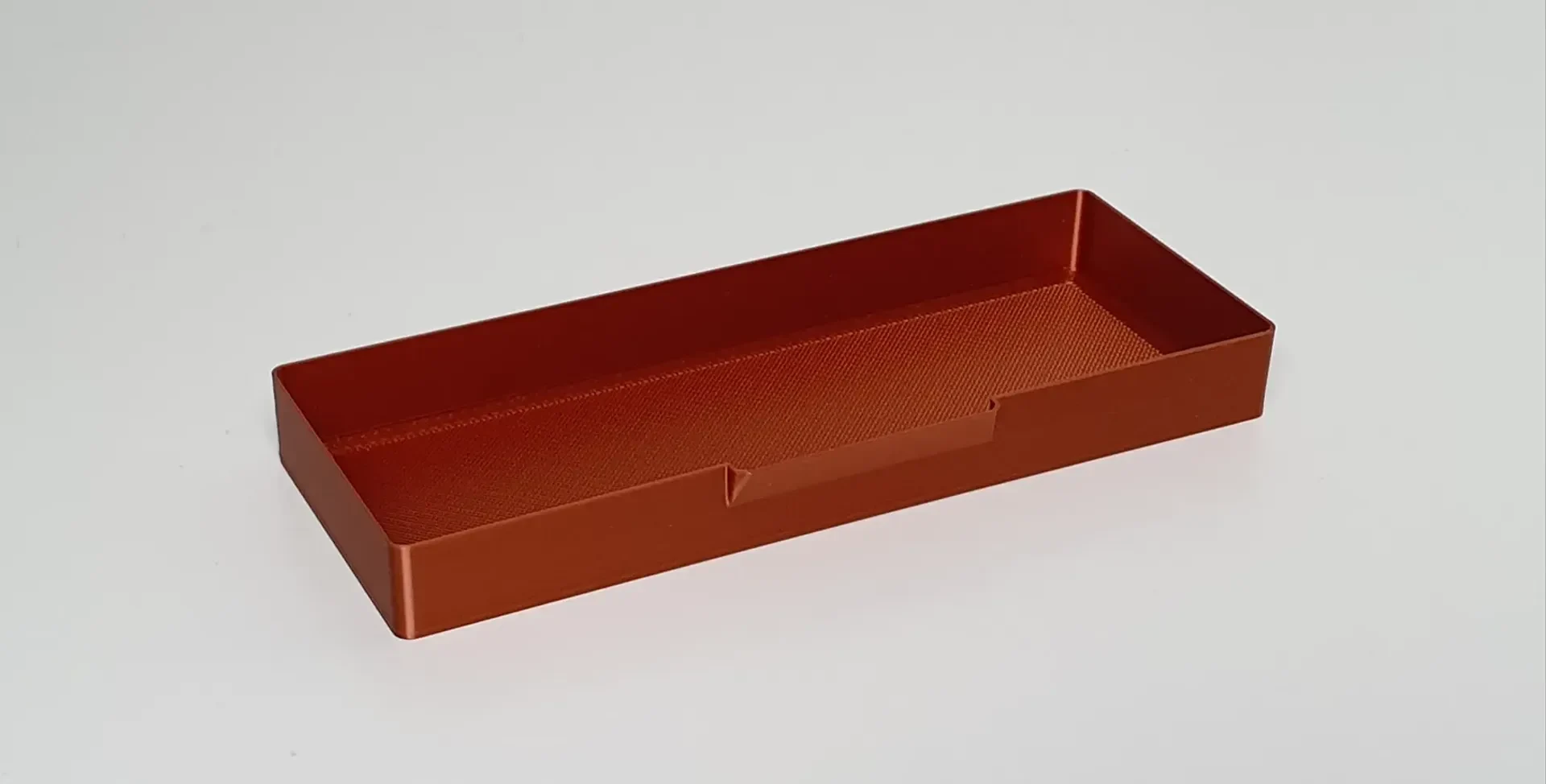

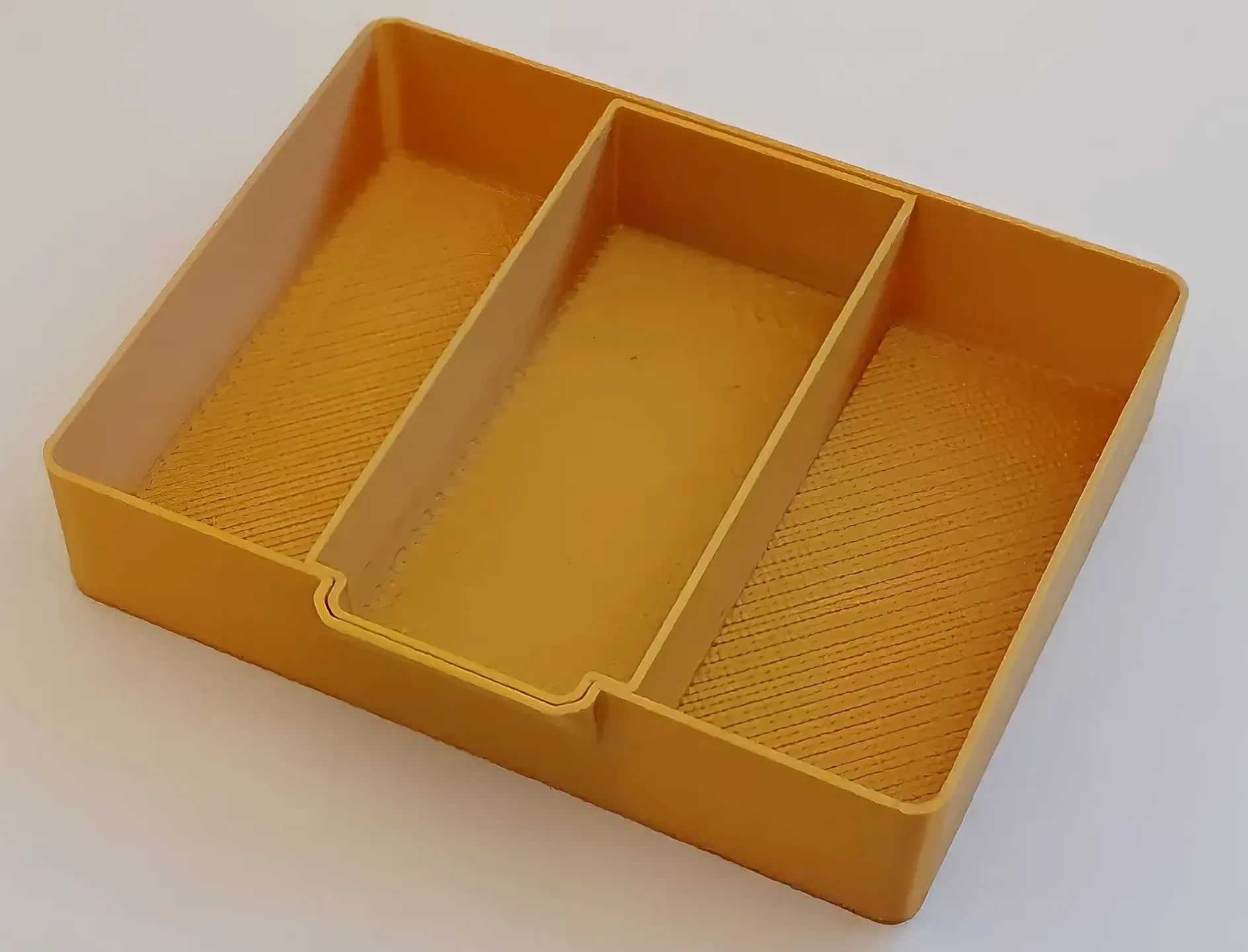

— Несколько вариантов ящиков/рамок: есть ящики двух размеров, каждый из которых оснащен дополнительной съемной разделительной вставкой.

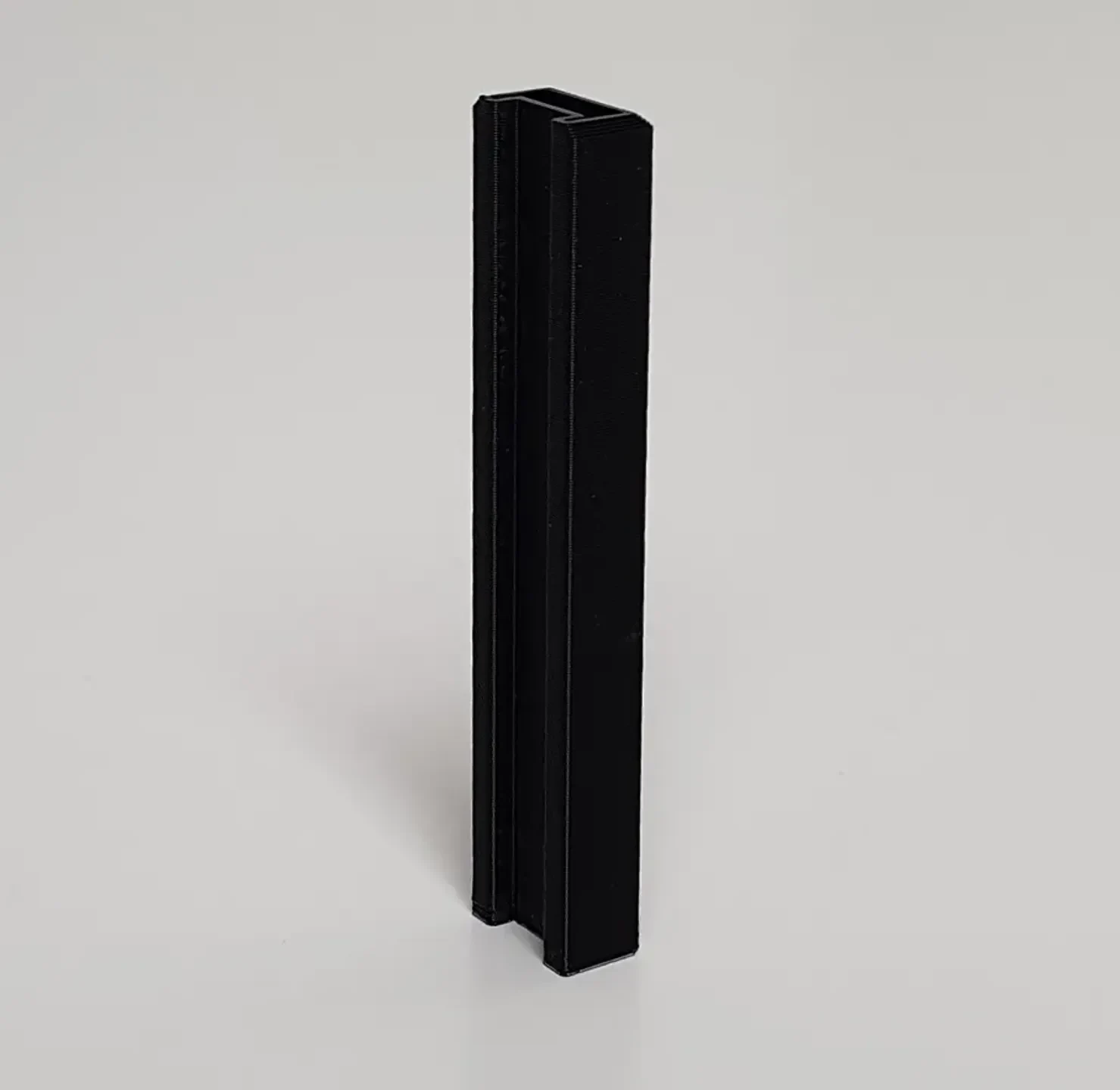

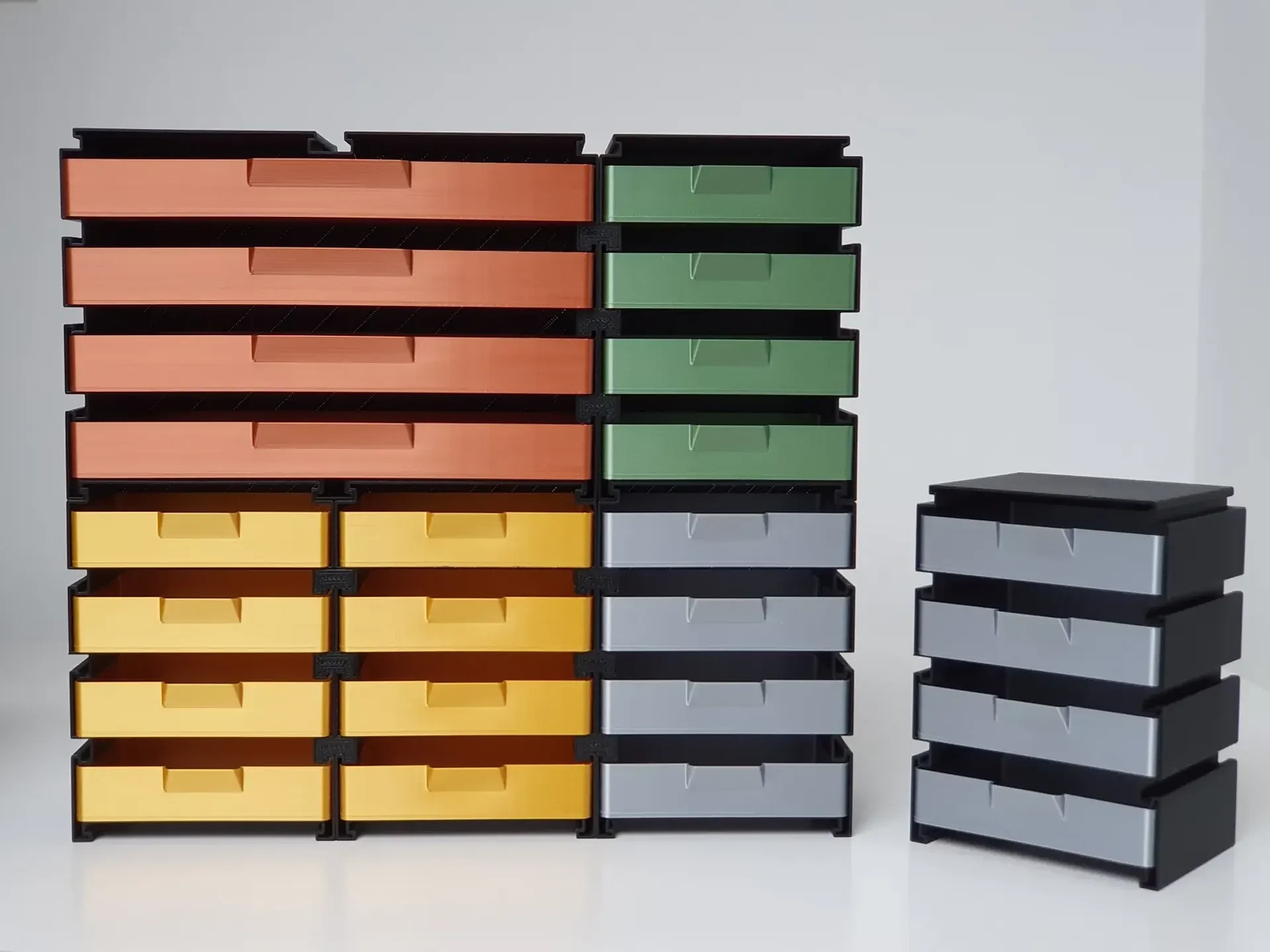

— Легко штабелировать/соединить: рамы можно надежно соединить вертикально, сдвинув их вместе с помощью встроенных верхних/нижних профилей. Для горизонтального соединения рам следует использовать соединительные планки. Одной соединительной полосы часто бывает достаточно, но вы можете использовать до трех для большей прочности и более чистого вида (бе�� пустых отверстий между рамами). Доступны полноразмерные и «мини» соединительные планки.
Для обеспечения дополнительных допусков там, где это необходимо, предусмотрены версии рам и соединительных элементов с более свободной посадкой. Также были предоставлены модели для испытаний на допуски, позволяющие проверить, какая версия будет работать лучше, и выполнить точную настройку параметров без необходимости распечатывать полноразмерные кадры.
Мои настройки печати:
Эти модели предназначены для печати в режиме вазы/спирали (с шириной линии 0,8 мм), поэтому при печати с настройками слайсера по умолчанию они будут выглядеть сплошными.
Их также можно распечатать в режиме без вазы (что может быть полезно для печати нескольких моделей на одной рабочей пластине), установив для заполняющего и верхнего слоев нулевое значение, но это будет немного медленнее и приведет к образованию шва.
Я использую ширину линии 0,8 мм для большей прочности, высоту слоя 0,32 и скорость стенки 25-30 мм/с.
Никаких опор для каких-либо частей не требуется.
Пожалуйста, только для личного использования.
Удачной печати :-)
P.S. Если мой дизайн окажется вам полезен, пожалуйста, ознакомьтесь с другими моими проектами на Printables и Cults3D. Большое спасибо
--------------------------
Если вам нравится этот дизайн, посмотрите новую версию (ссылка вверху описания).
Новый дизайн включает более прочные рамы и ящики, 12 различных вариантов рам, 8 различных размеров ящиков и съемные перегородки для 6 самых больших ящиков. Он также включает в себя дополнительные упоры для ящиков и стабилизирующие ножки.
Поскольку многие люди уже распечатали исходную версию, я разработал новую версию так, чтобы она была максимально обратно совместима. Новые рамы можно соединить горизонтально или под исходной версией (не выше из-за изменения формы профиля), а новые ящики шириной 78 мм и 158 мм по-прежнему будут помещаться в оригинальные рамы.
Я также недавно загрузил еще одну модульную систему выдвижных ящиков (также «режим вазы»), которая немного отличается от этой и была разработана для оптимальной проч��ости и масштабируемости:
https://cults3d.com/en/3d-model/home/fast-print-modular-storage-drawers-trapezoid-edition-vase-mode
