Вентилятор с маховиком с приводом от сжатия.........
Обновление 03.07.2025
Я сделал еще одну версию ротора, которую вы можете найти в разделе файлов, а также обновлю сборку и печатную форму.
Добавлено примечание о необходимости распечатать вал со 100% заполнением после рекомендации @airtonzanon.
Обновление 01.07.2025
В разделе файлов представлен новый ротор вентилятора с улучшенными возможностями перемещения воздуха.
Исходно�� сообщение 26.06.2025
Введение

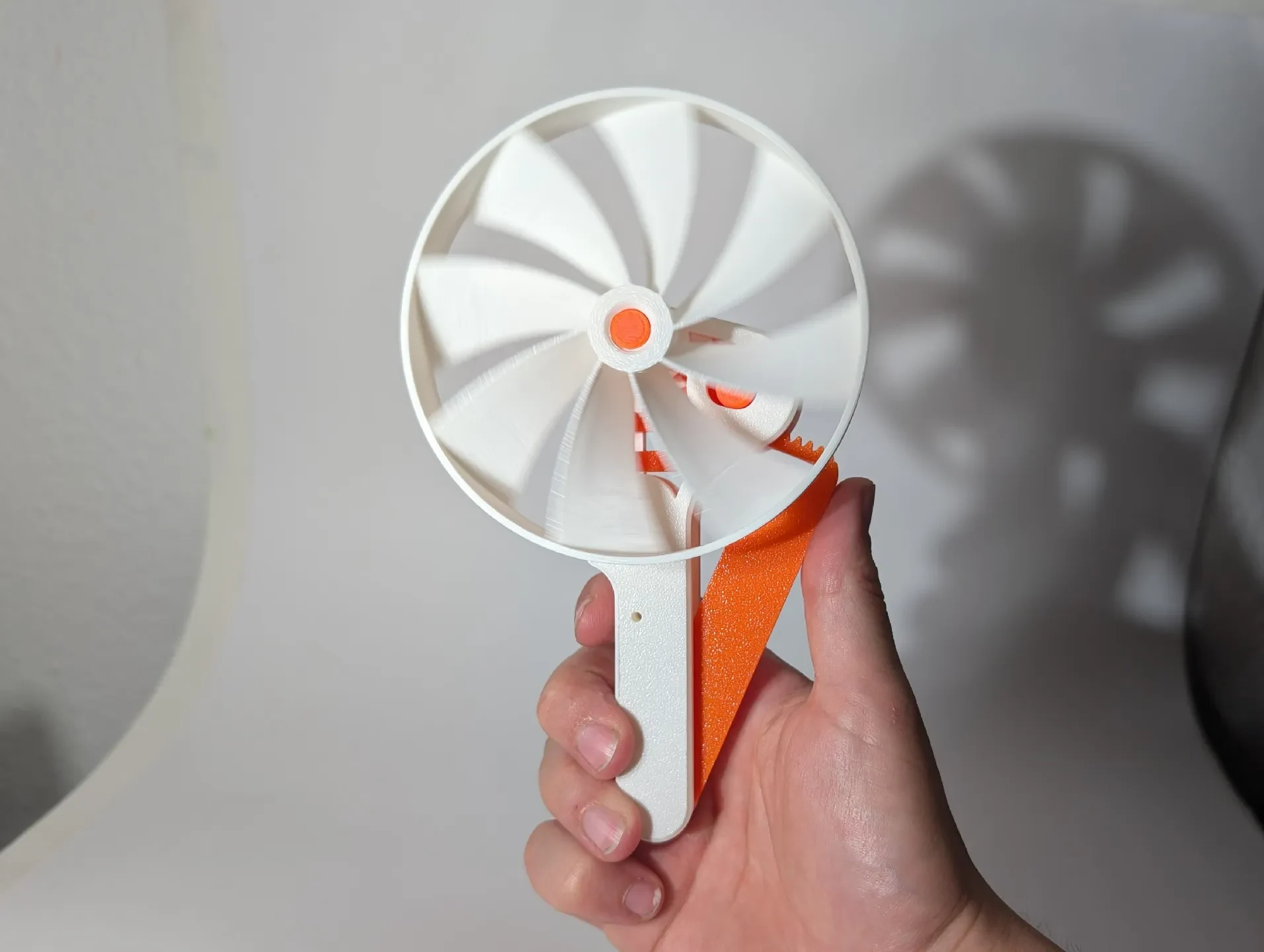

Это вентилятор, распечатанный на 3D-принтере и использующий реечный механизм. Если вставить рейку в шестерню, шестерня вращается и приводит в движение вентилятор. Система возврата с резиновой лентой позволяет стойке свободно скользить назад, не останавливая и не замедляя вентилятор. Это позволяет многократное сжатие постепенно увеличивать скорость вентилятора. Вентилятор продолжает вращаться независимо от того, когда стойка остановлена или перевернута.

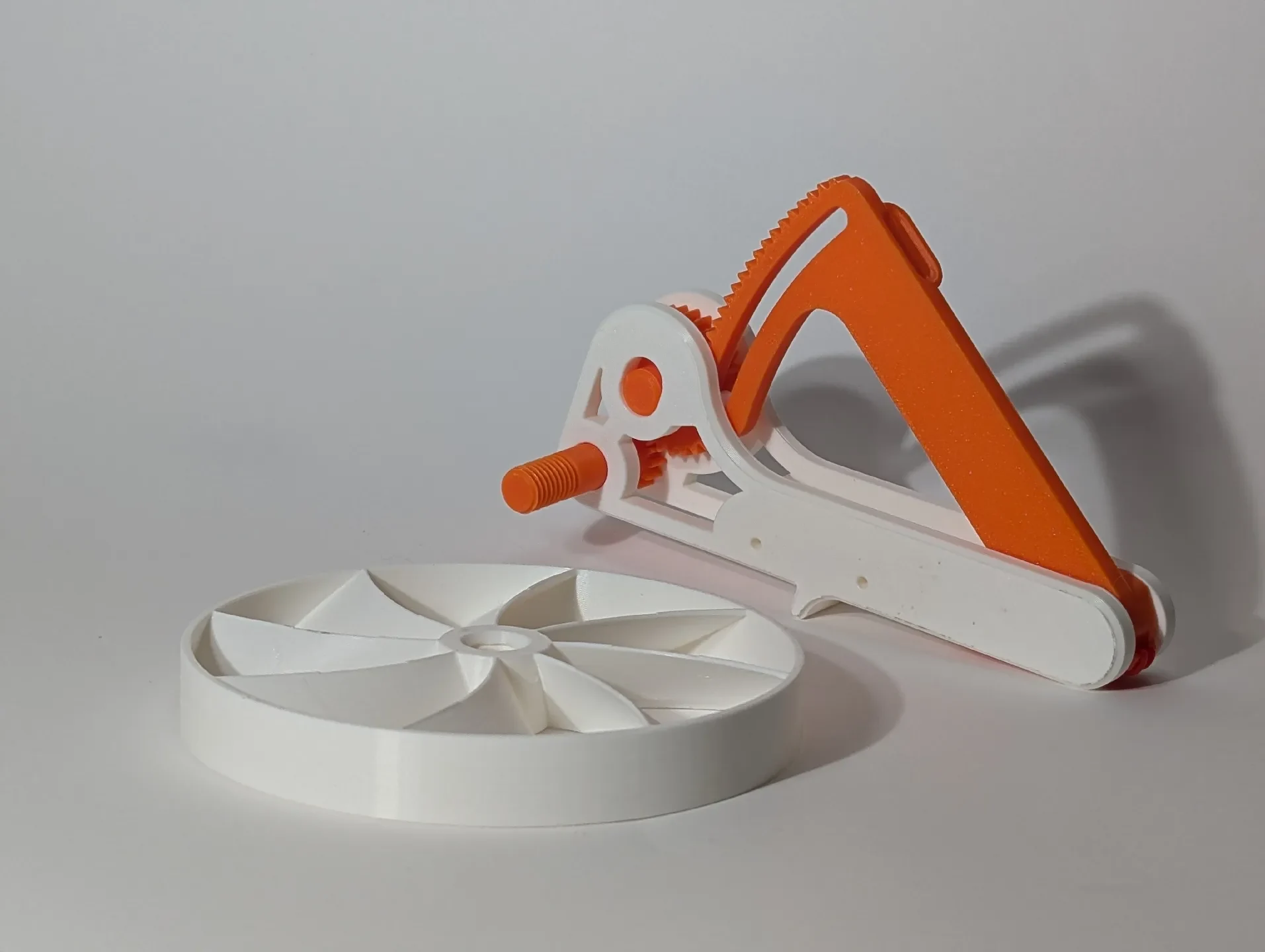

Вентилятор крепится через резьбу на оси, что позволяет легко переключать или снимать вентилятор с ручки. Если вы хотите проявить творческий подход к лопастям вентилятора, я оставляю пошаговый файл с голой ступицей вентилятора в разделе файлов для ремиксов.

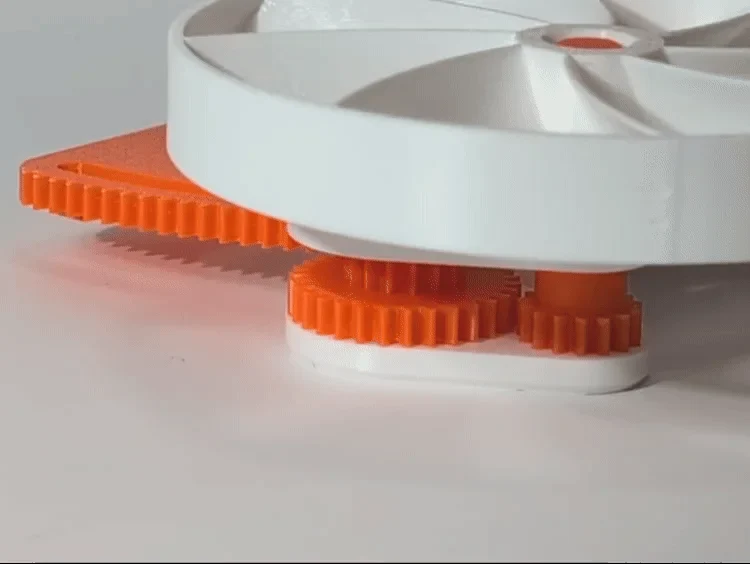

Это гифка принципа работы:
Большая шестерня немедленно выключает малую шестерню, как только на ней больше нет крутящего момента.
Печать и сборка
Модель распечатывается отдельными частями и может быть собрана без клея.
Рекомендуется печатать Вал с резьбой со 100% заполнением. Он имеет тенденцию быть слабым из-за неудачной ориентации на печать.
Дополнительно к деталям, напечатанным на 3D-принтере, вам понадобятся:
2x M3x10 (или длиннее до 18)
Рубер Бэнд
Следуйте этим инструкциям, чтобы собрать
Вот как вы собираете резинку.

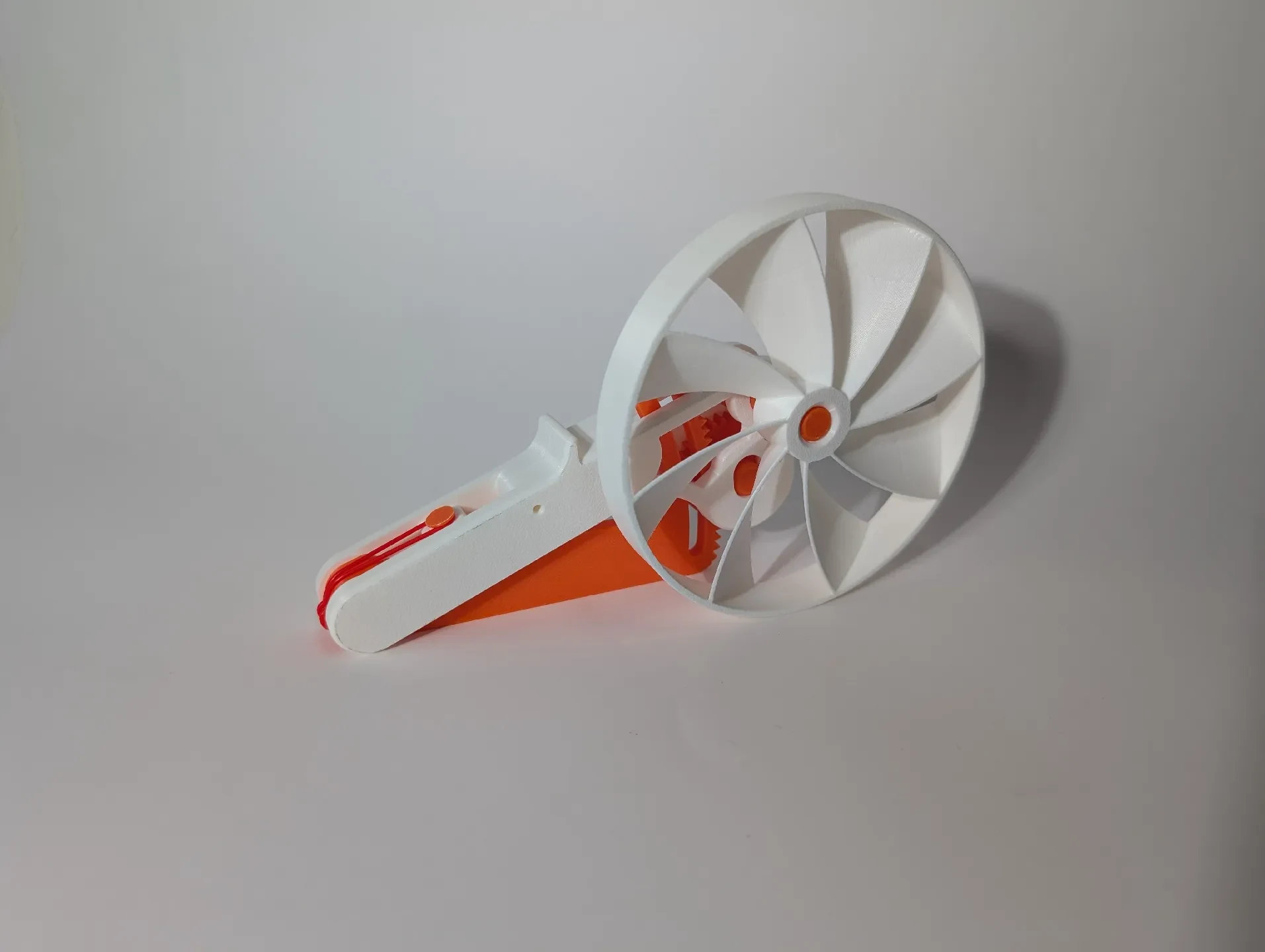

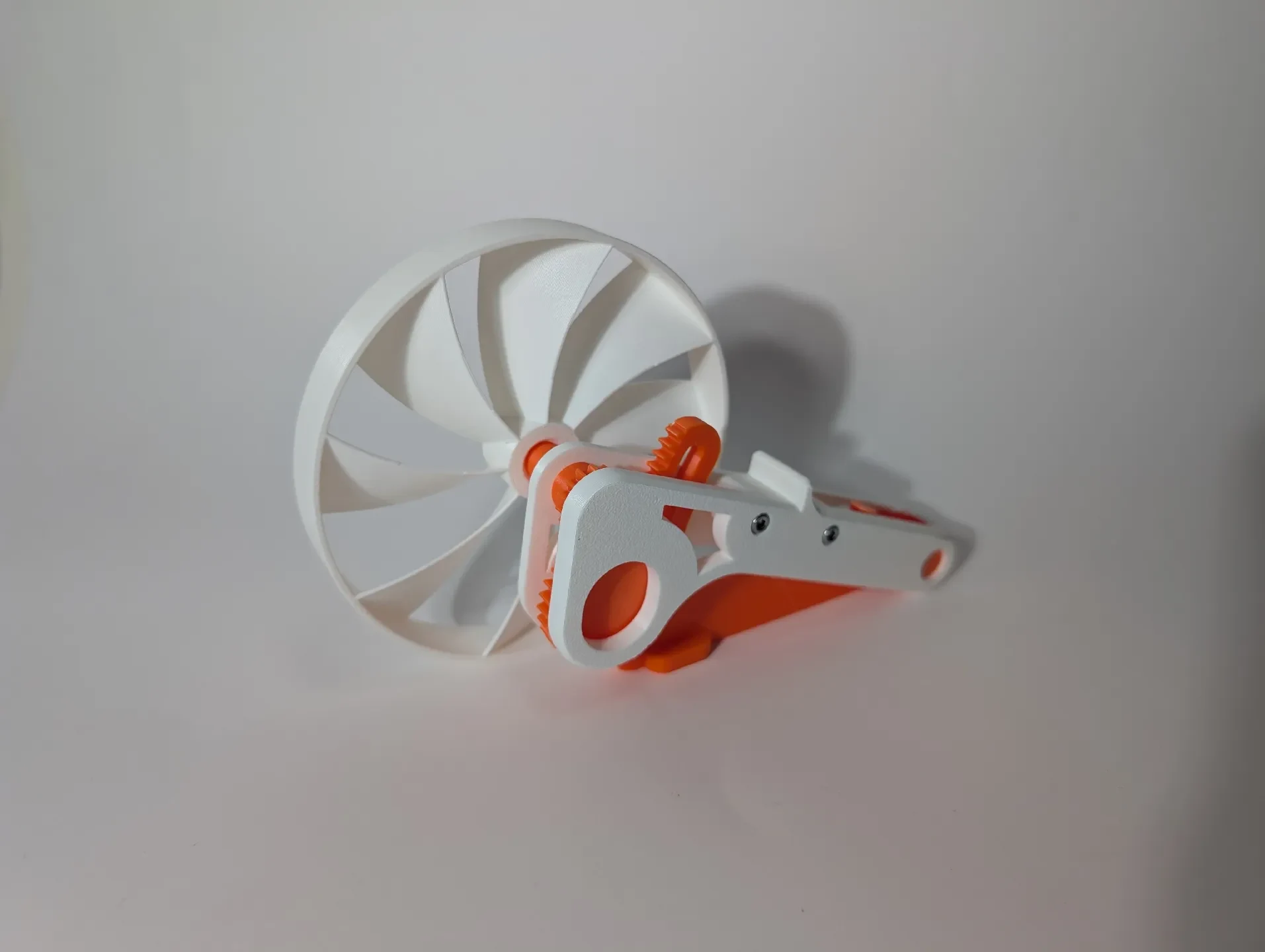

Я напечатал свой веер из АБС-пластика белого и оранжевого цвета. Я использовал поля для лучшего прилегания и меньшего коробления. Я обнаружил, что ABS скользит очень хорошо, что идеально подходит для этих подшипников скольжения.
Я предполагаю, что следующим лучшим материалом будет PLA.
PETG, вероятно, нужно немного смазать.
Я буду с вами честен, ветерок вас не сдувает (каламбур), но вы определенно можете его почувствовать, и скорость есть. Я думаю, что у нового дизайна вентиляторов (а это довольно сложная тема) определенно есть большой потенциал.
Удачной печати!
