Замена бегунка молнии - V3

Не забудьте нажать кнопку «Нравится», если эта модель окажется для вас полезной.

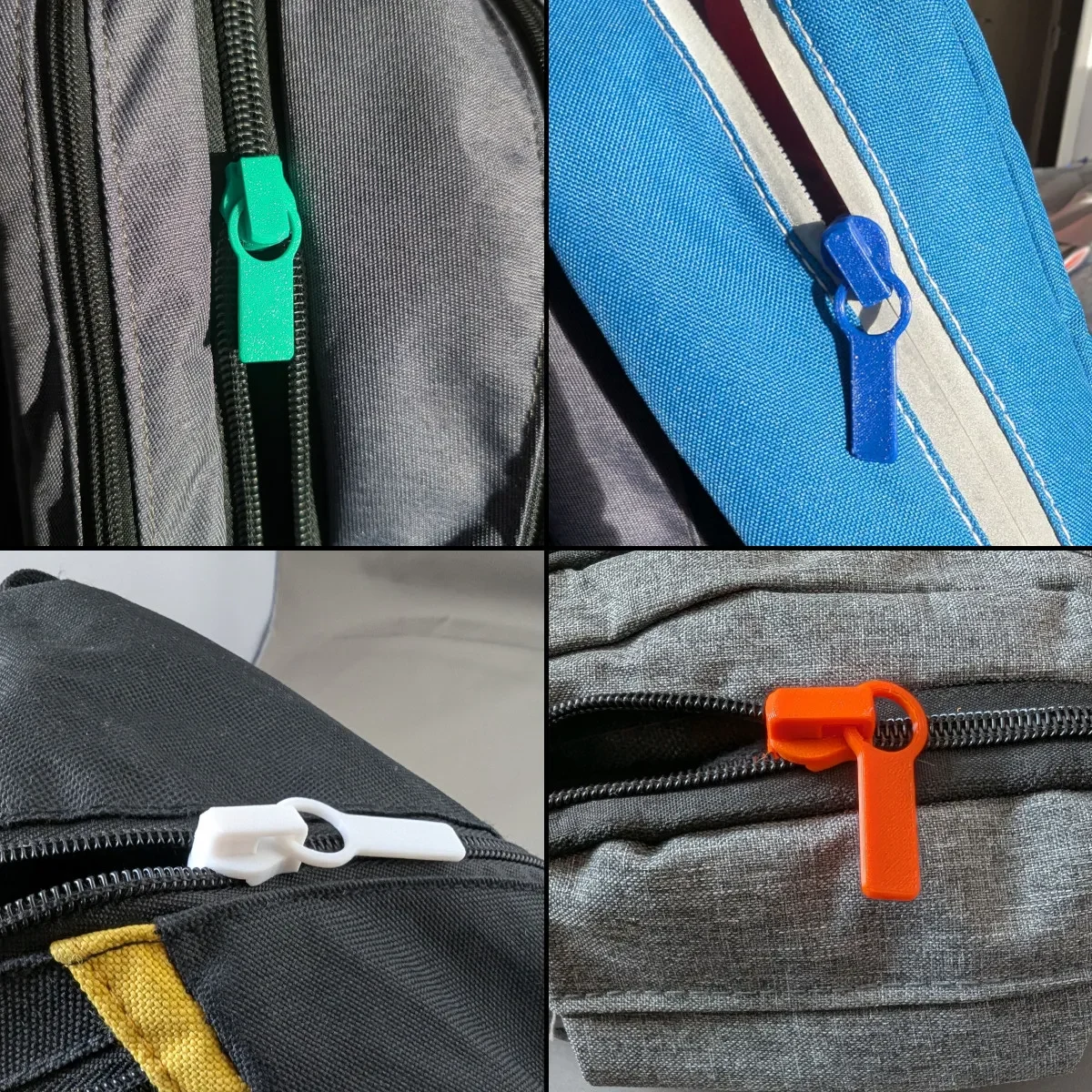

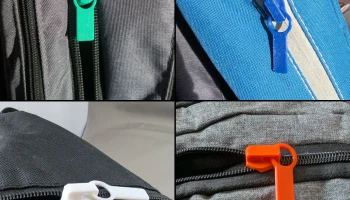

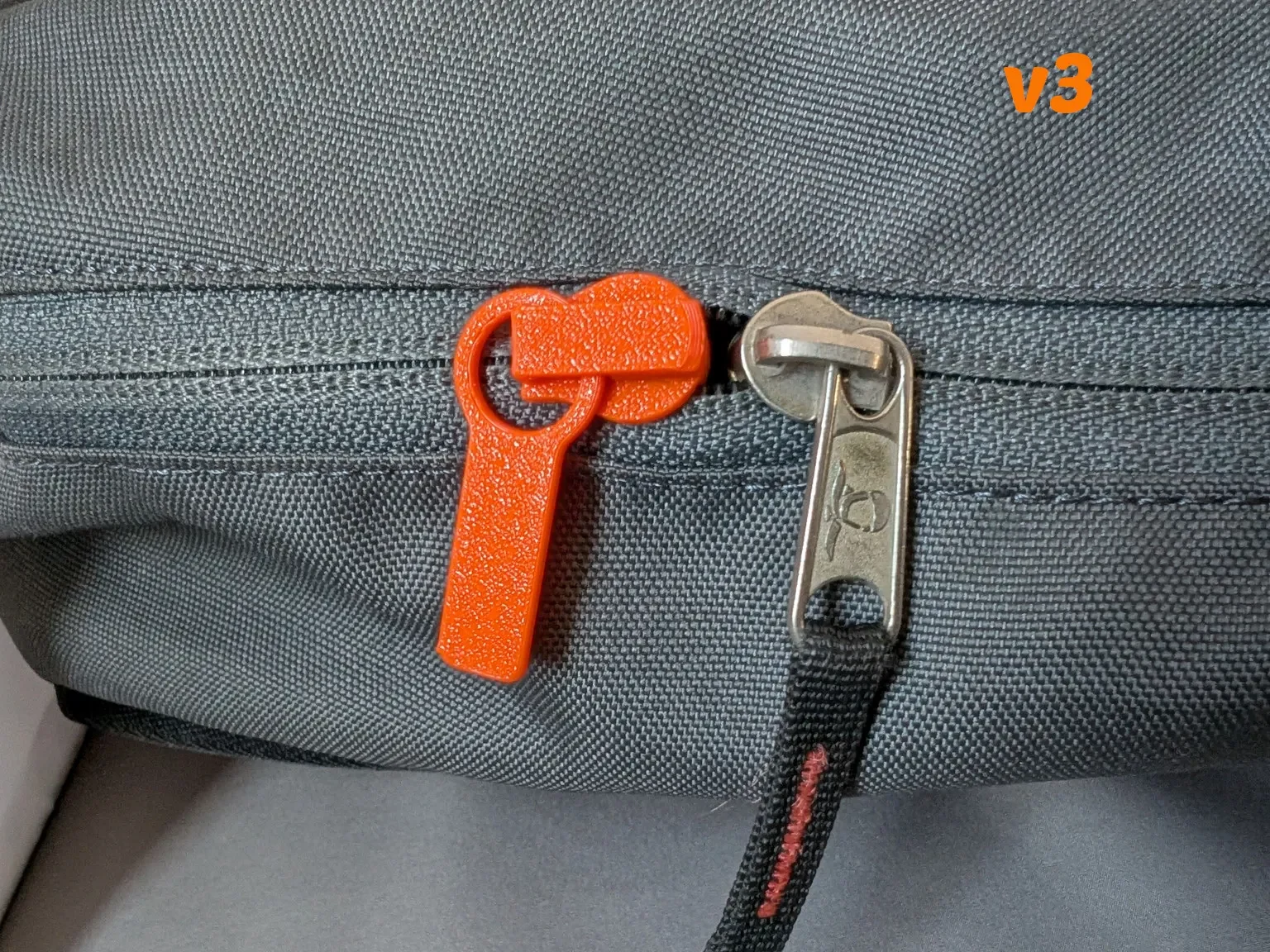

Это сменный бегунок, который можно напечатать на 3D-принтере как для стандартных, так и для обратных молний. Ключевой особенностью является то, что ее можно установить, не расстегивая концы молнии. Обратные молнии (обозначенные U-образным дном) обычно встречаются среди водостойких молний.

Это полный редизайн. Основным недостатком предыдущей версии было то, что соединительный штифт полагался на адгезию Z-слоя для обеспечения прочности. Эта проблема была решена путем печати штифта в вертикальном положении, что значительно увеличило его прочность. Для поддержки такой ориентации печати в модель включена интегрированная опорная структура. Встроенная поддержка обычно работает лучше, чем поддержка, созданная слайсером, но ее можно легко удалить, если вы предпочитаете использовать поддержку слайсера.

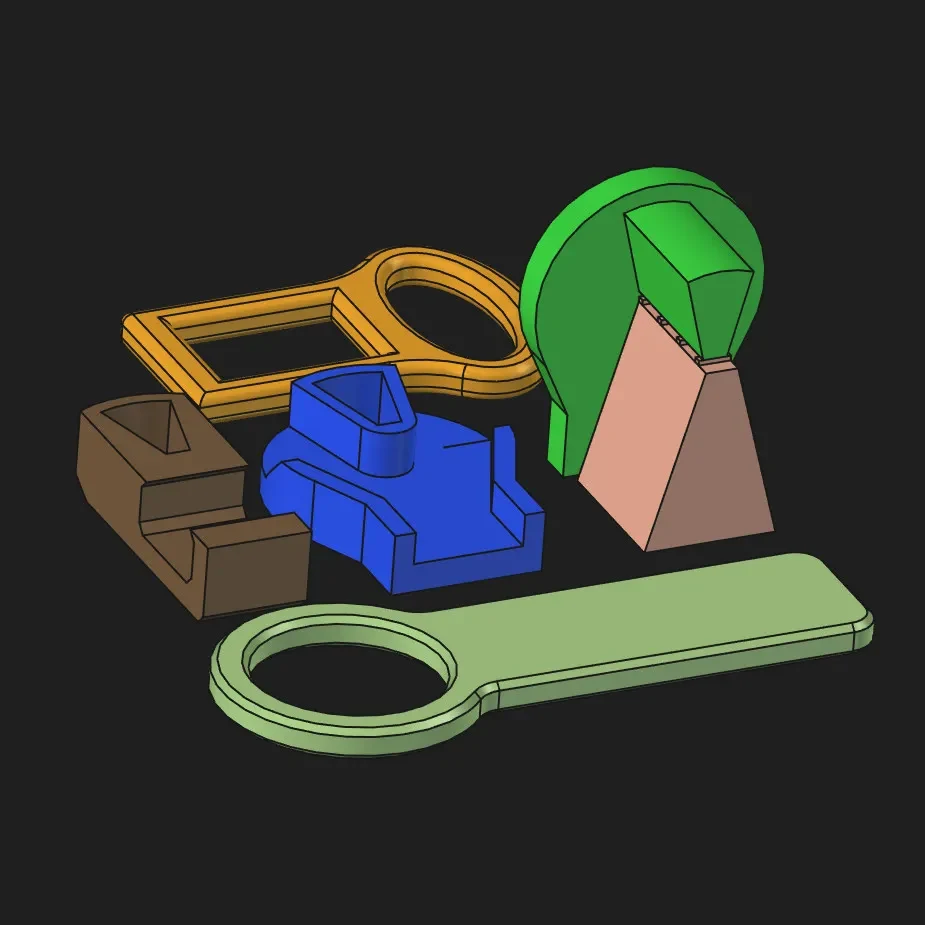

Чтобы освободить немного больше места для соединительного штифта, я изменил конструкцию и использовал закругленную головку. Это также дало возможность увеличить длину направляющих для улучшения направления молнии и более плавной работы.

Еще одним улучшением является то, что все различные части теперь предоставляются в виде единого унифицированного файла STEP для каждого отдельного измерения, что упрощает нарезку и печать.

В комплект входят два разных съемника: большой, который можно использовать отдельно, и меньший с петлей для крепления шнура съемника.

Для тех, кто интересуется предыдущей версией, ее можно найти здесь для стандартной версии и здесь для обратной.

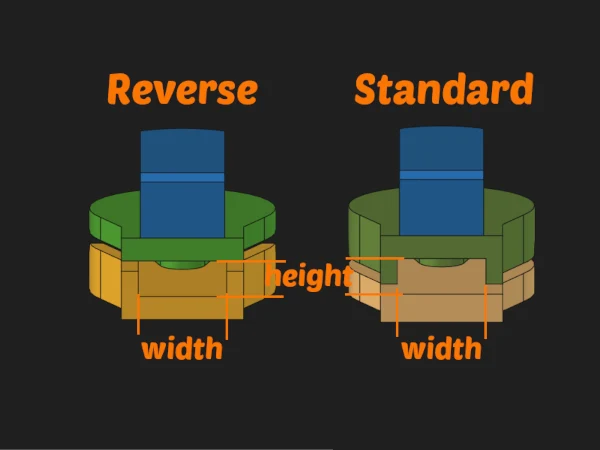

Размеры:

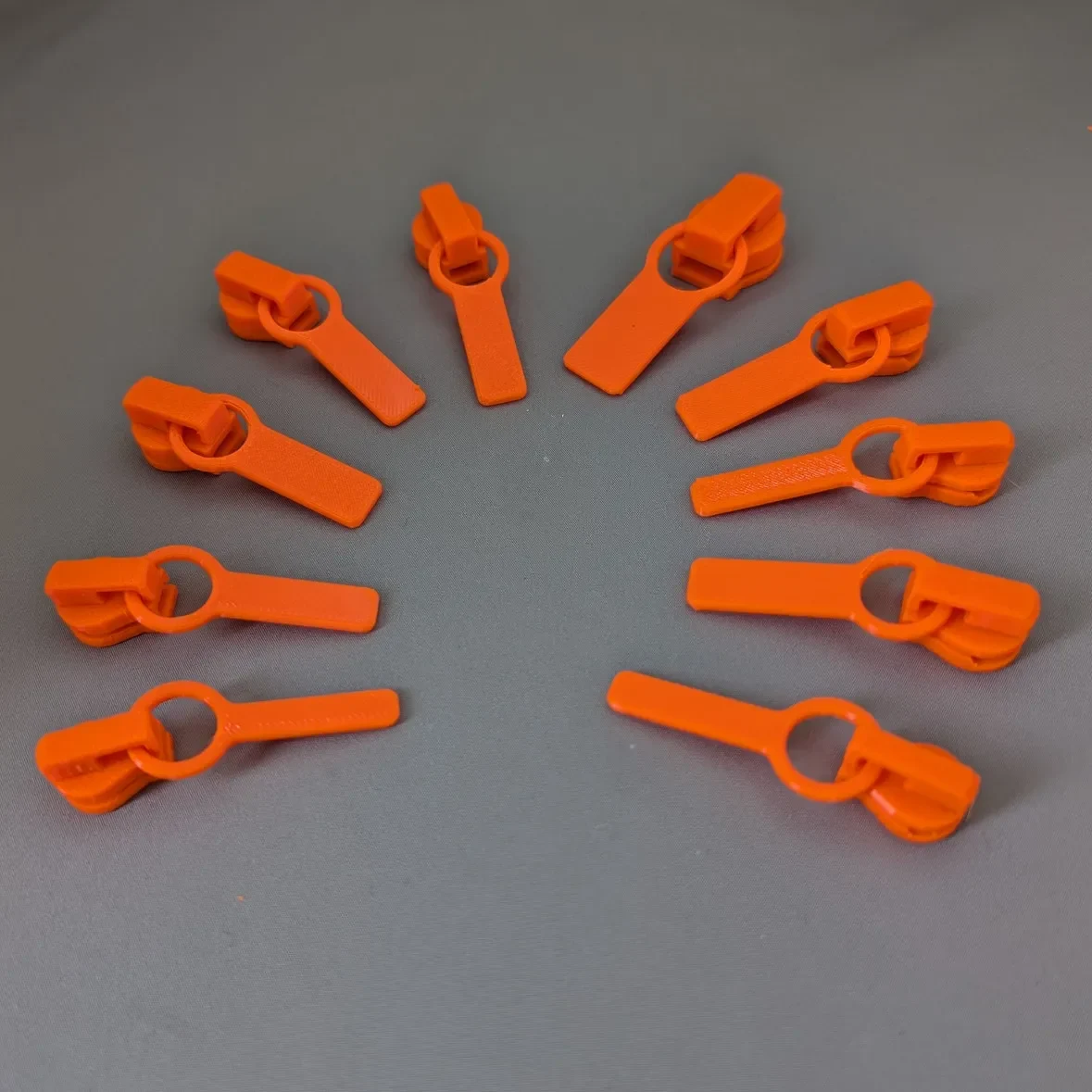

Сменные бегунки доступны в нескольких размерах для соответствия молниям разных размеров. Следующие измерения были протестированы и признаны эффективными. Если ползунок не подходит идеально, небольшое масштабирование по оси X (с шагом 0,1-0,2 мм) часто может решить проблему.

Стандартные размеры тюка (мм):

4,20 Ш x 2,00 В

5,50 Ш x 2,20 В

6,60 Ш x 2,60 В

6,80 Ш x 2,80 В

7,20 Ш x 2,80 В

9,80 Ш x 3,80 В

Размеры обратного тюка (мм):

4,60 Ш x 2,20 В

5,20 Ш x 2,20 В

6,50 Ш x 2,40 В

7,00 Ш x 2,80 В

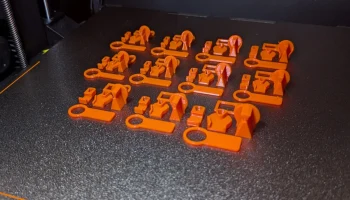

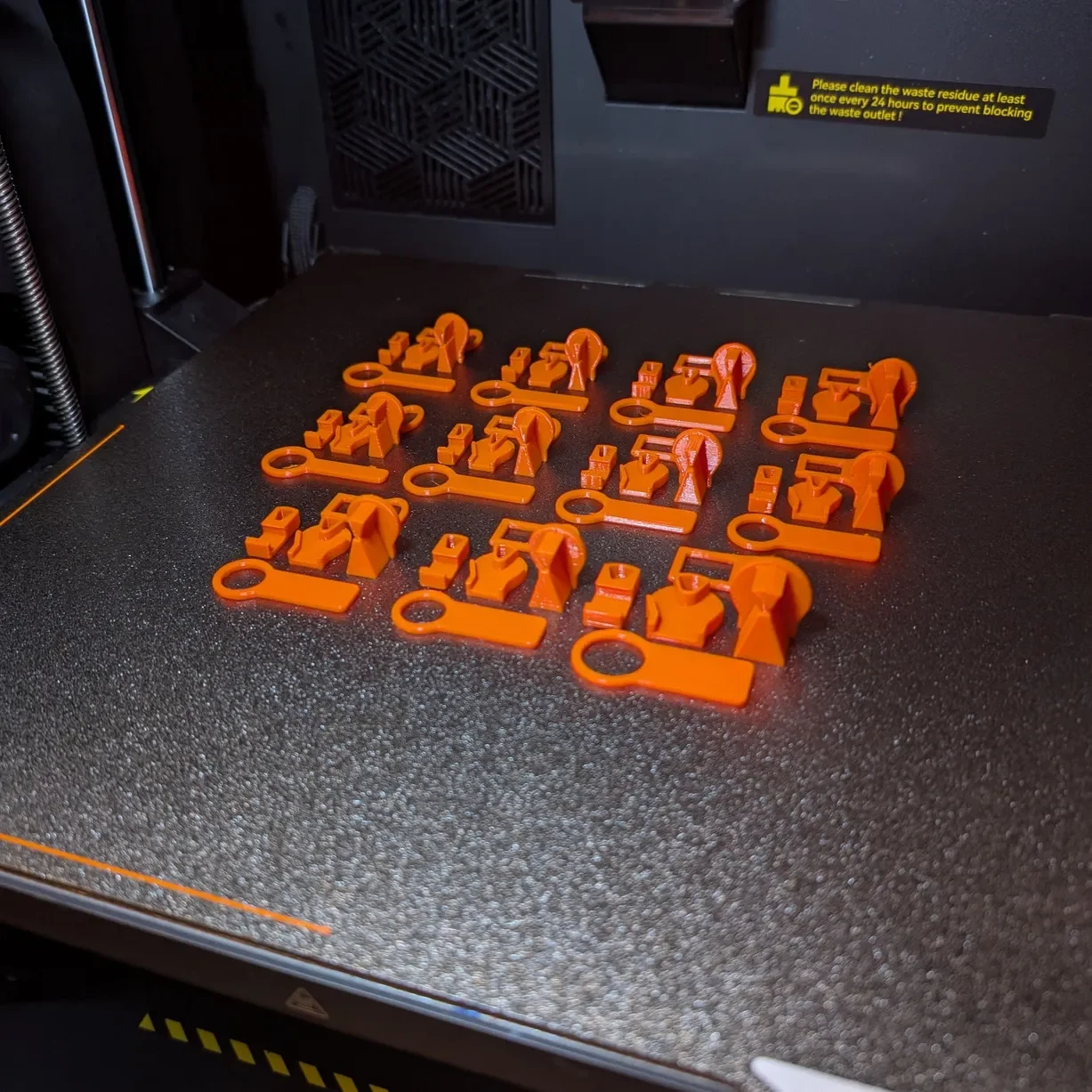

Инструкции по печати:

Эти детали небольшие и требуют точной печати. Настоятельно рекомендуется использовать хорошо настроенный принтер.

Сопло: стандартное сопло 0,4 мм.

Стены: 3 стены

Слои: 5 верхних слоев и 5 нижних слоев для полностью сплошного заполнения.

Высота слоя: 0,2 мм (модель рассчитана с шагом 0,2 мм)

Настенный генератор: рекомендуется Арахна

Инструкции по сборке:

Из-за печатной ориентации верхней и нижней половин ползунка для гладкой посадки может потребоваться легкая шлифовка соединительного штифта.

Поместите нижнюю половину бегунка под зубцы молнии.

Наденьте верхнюю половину бегунка на нижнюю половину и на молнию.

Удерживая две половинки вместе, попытайтесь застегнуть молнию. Застегнутая часть молнии может облегчить сборку.

Приклеивание: Если посадка удовлетворительная, нанесите небольшое количество клея на соединяемые поверхности обеих половин ползунка и место крепления ручки. Тщательно избегайте попадания клея на зубцы молнии. Не используйте тонкий или жидкий клей.

Прикрепите съемник к ручке и наденьте ручку на молнию.

Дайте клею полностью высохнуть.

В зависимости от точности вашего принтера, половинки слайдера могут уже прилегать достаточно плотно, чтобы исключить необходимость использования клея. Однако приклеить ручку всегда рекомендуется.

Совет: нанесение силиконовой смазки в виде спрея поможет слайдеру скользить плавно!
