Перемещатель бутылок/грузовых клеток Wolf Tooth B-RAD 2, 3,

Основан на системе Wolf Tooth B-RAD, которая позволяет пользователям перемещать клетки для бутылок/грузов и при необходимости устанавливать дополнительные клетки.

Существуют варианты с 2, 3 и 4 отверстиями.

Конфигурации с 2 и 3 отверстиями являются частью одного и того же SLDPRT, который содержит 4 конфигурации:
— 2, обработанные
— 3, обработанный
— 2, распечатано
— 3, напечатано

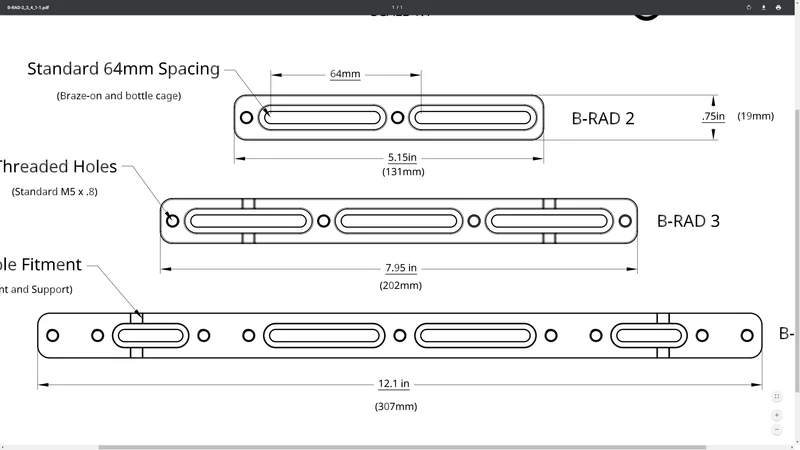

Печатные варианты имеют высоту 10 мм для размещения контргайки внизу. Обработанные варианты *очень* близки к оригиналам благодаря удобному PDF-файлу, предоставленному Wolf Tooth, который дает чертежи 1:1.

Конфигурация с 4 отверстиями является отдельной, поскольку рисунок не совсем одинаковый.

Существуют STL для каждой из трех конфигураций печати (2, 3 и 4).

Вот страница продукта Wolf Tooth с инструкциями по установке: https://www.wolftoothcomComponents.com/collections/b-rad-products/products/b-rad-bottle-relocation-and-accessory-device.

Я полагаю, что «пенопластовую опорную подушку» можно легко заменить куском камеры.

Вариант B-RAD 3 подходит для застежек-молний шириной до 3/8 дюйма или 10 мм и толщиной 1,50 мм.

Требуется болт M5 x 0,8 соответствующей длины в количестве, необходимом для вашего применения.

Прорезь с зазором в головке болта имеет глубину 3 мм и рассчитана на высоту головки 2,75 мм. Выбран произвольно путем выбора случайного болта с пуговичной головкой, который очень напоминал тот, который показан в документации Волчьего Зуба.

Контргайки M5 x 0,8 имеют ширину 8 мм и высоту 5 мм.

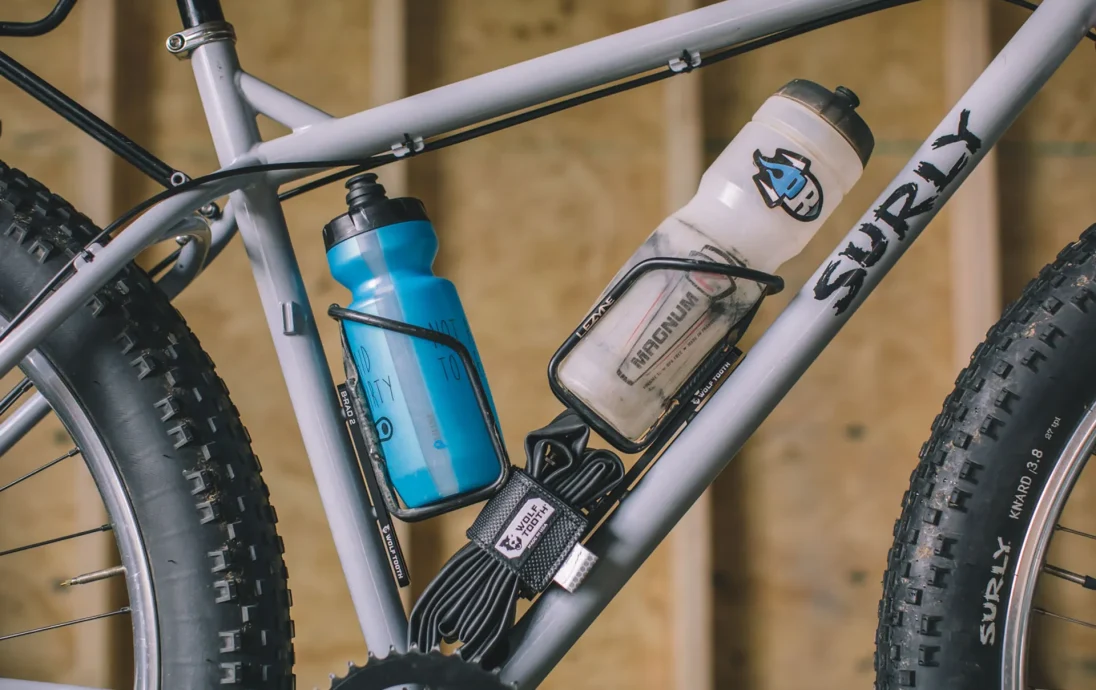

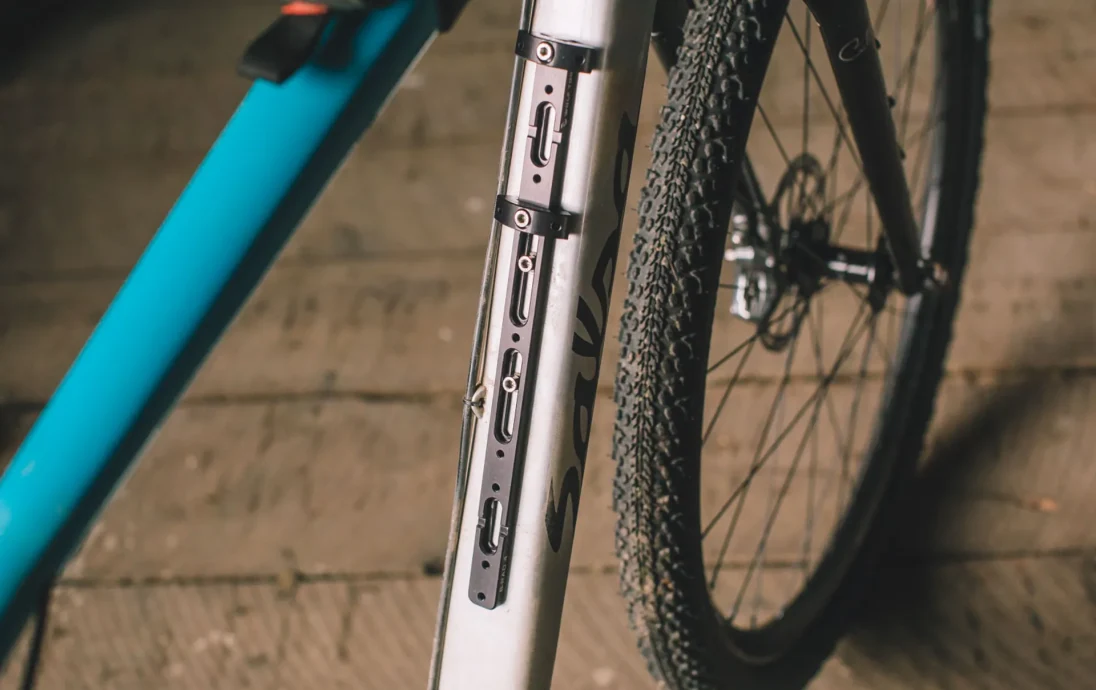

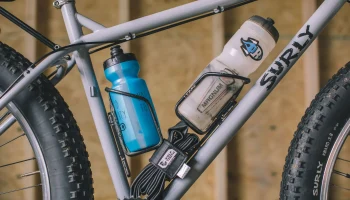

Фотографии с Bikepacking.com
