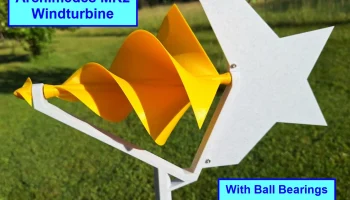

Ветряная турбина Архимед MK2

Новые

Источник:

www.printables.com

Еще раз спасибо Лукасу за великую ветряную турбину Архимеда.

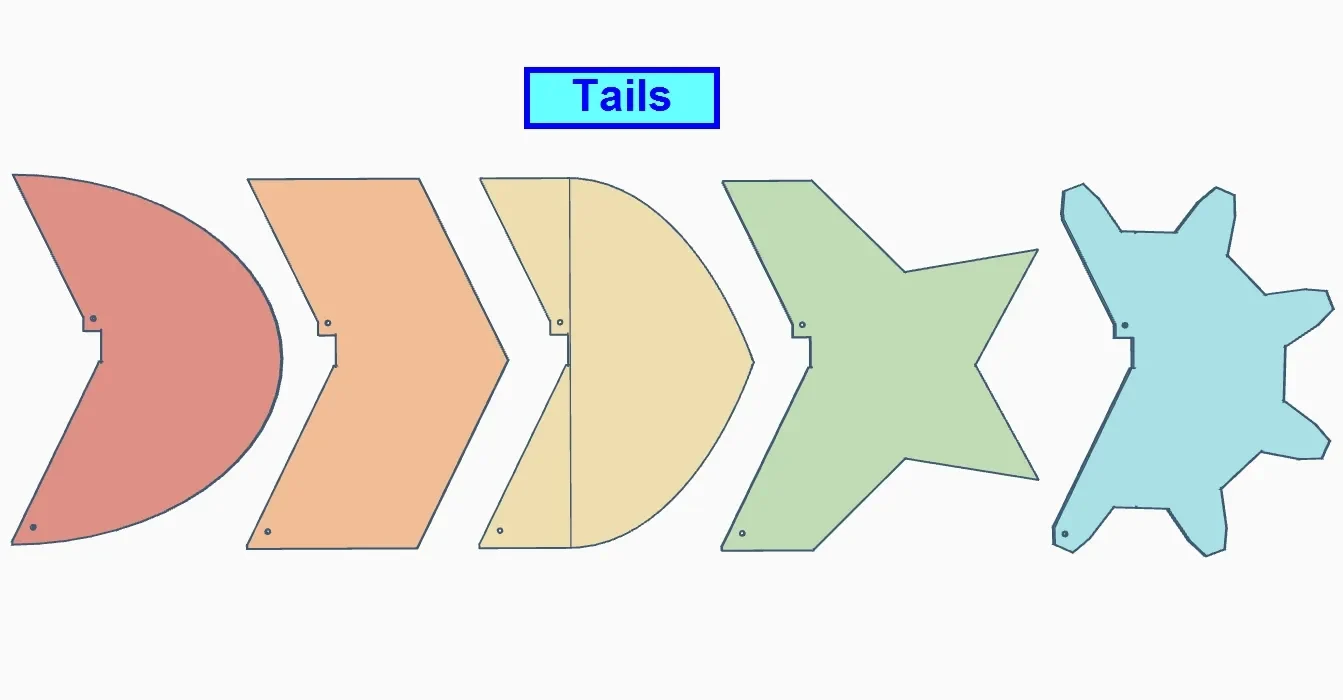

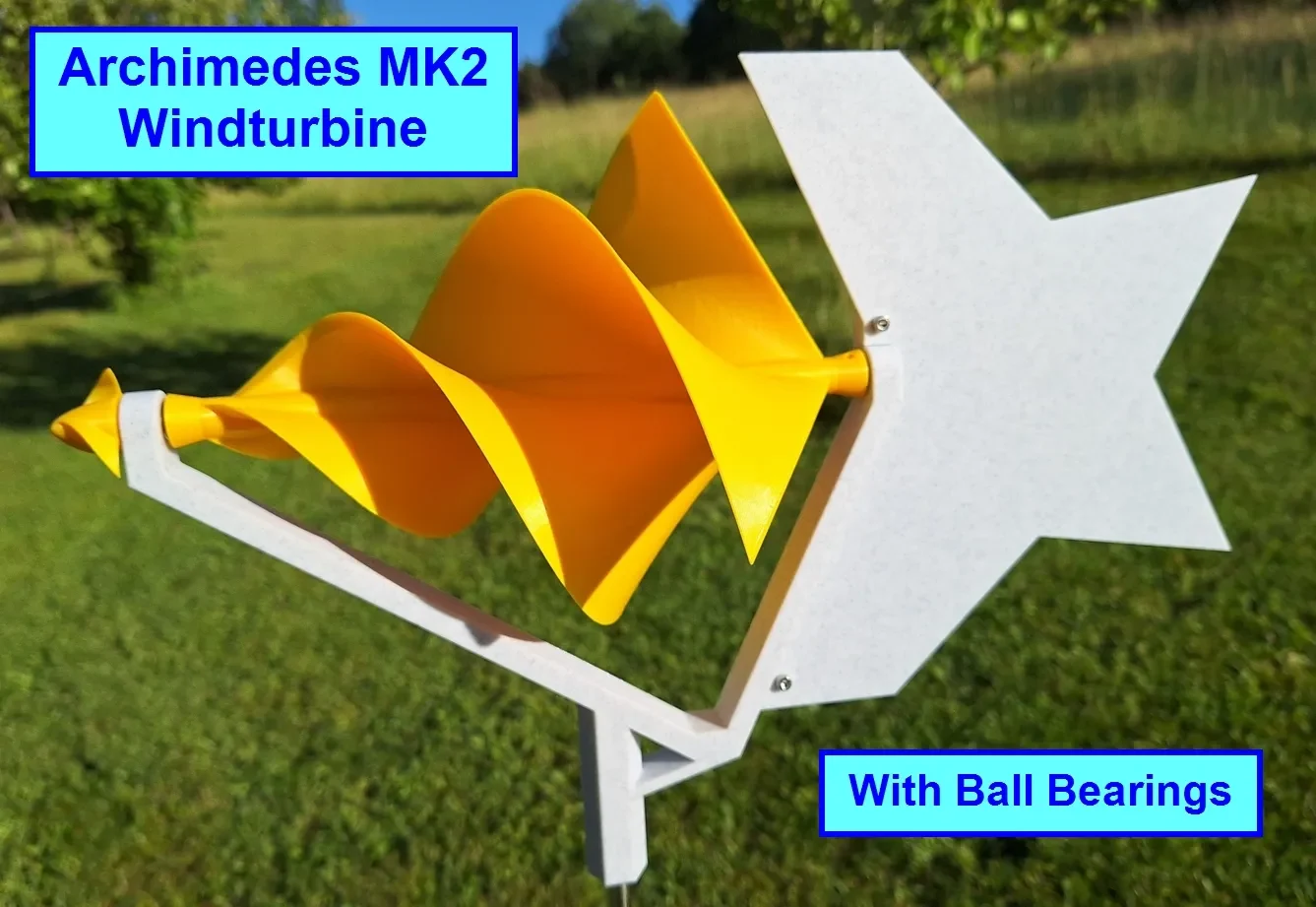

Для моего второго ремикса я использовал исходный размер спирали Архимеда и создал новую раму с шарикоподшипниками и пятью различными наборами хвостов. Поворачивается даже при едва заметном ветре.

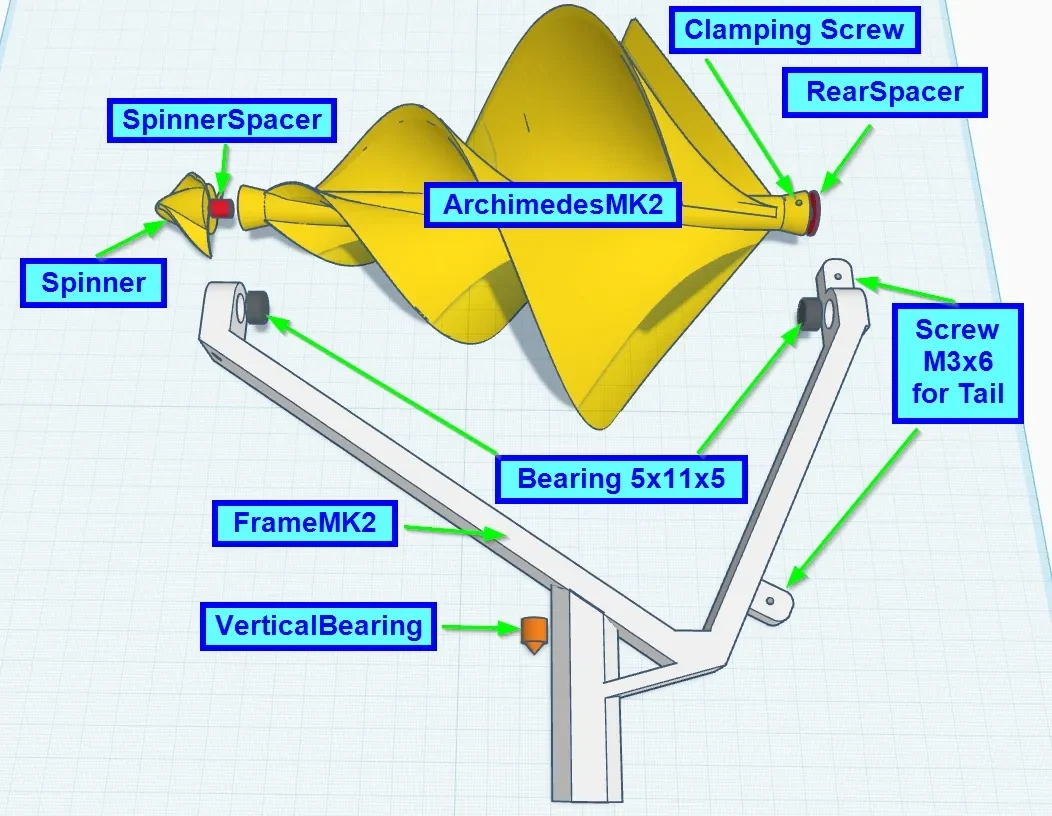

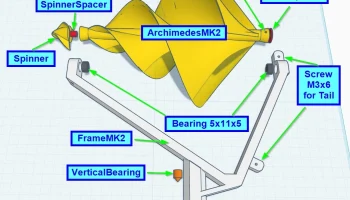

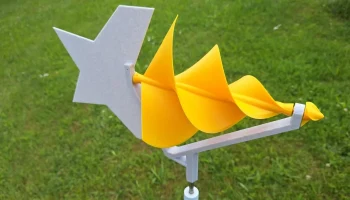

Сборка показана на изображении. Необходимые детали: 1 вал ротора из нержавеющей стали или латуни (5x245 мм), 1 вертикальный вал из нержавеющей стали или латуни (8x90 мм), 2 шарикоподшипника 685ZZ, 4 винта M3x6, 1 стержень или трубка для крепления. Если вал ротора в ветряке ослаблен, при необходимости можно аккуратно вкрутить два зажимных винта сзади, предварительно просверлив отверстия сверлом 2,5 мм. Вертикальный подшипник облегчает вращение вертикальной оси и может быть приклеен каплей клея. Держатель 16x8 можно прикрепить к монтажной пластине.

Я напечатал все ветряные турбины из PLA. Я рекомендую более яркий PLA при температуре воздуха до 35°C. Если она теплее или необходимо использовать более темную нить, используйте PETG или более качественный ASA, если принтер подходит для ASA.

Я был бы рад сделать мейк или ремикс...
