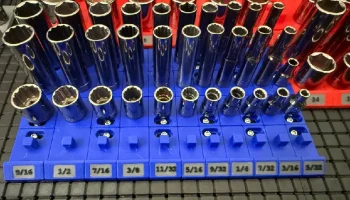

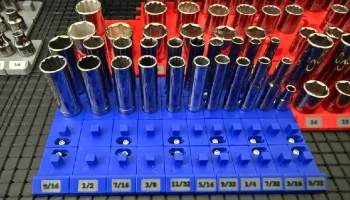

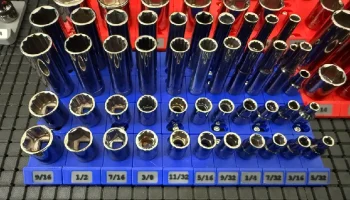

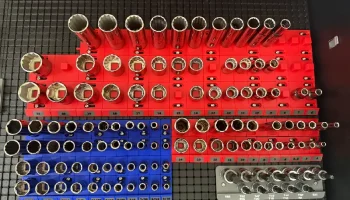

Расширяемый лоток Grid10 с розетками 1/4 дюйма.........
Я видел много отличных конструкций органайзеров для инструментов, но, как авиамеханик, который весь день постоянно то и дело достает свой ящик с инструментами (и у нас есть сын, который также является авиамехаником), для нас правильное затенение инструментов не подлежит обсуждению.
Вместо традиционной пены мне хотелось чего-то гораздо более прочного, прочного и более чистого на вид. Итак, я разработал Grid10.

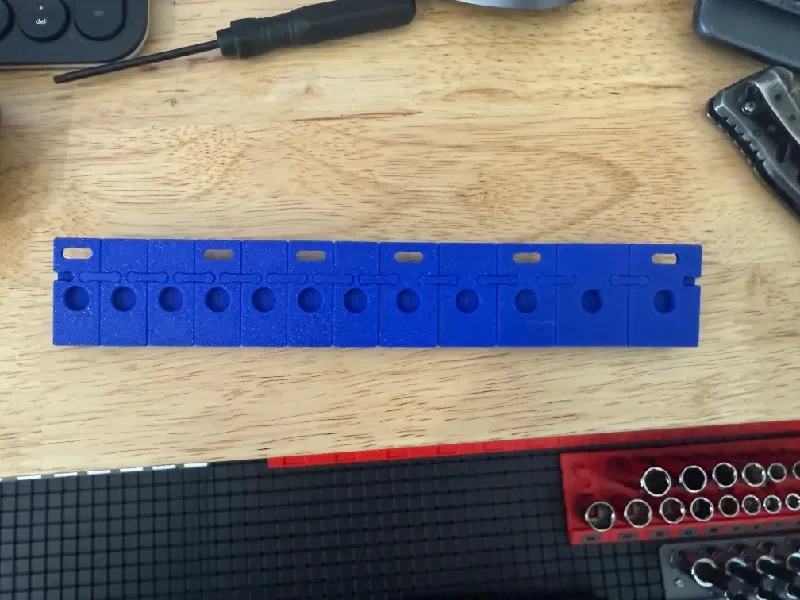

Grid10 — это модульная система организации инструментов, ��апечатанная на 3D-принтере. Опорные пластины соединяются друг с другом с помощью простых пластиковых звеньев «собачья кость», напечатанных на 3D-принтере. Аксессуары крепятся обычными винтами для листового металла №4.

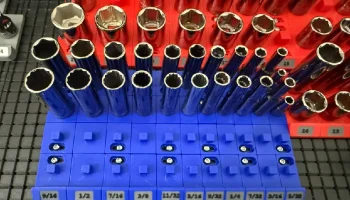

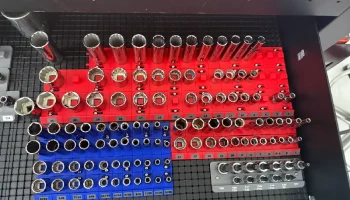

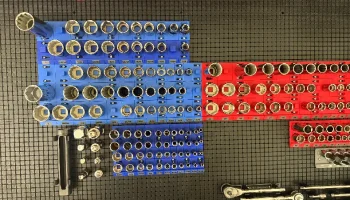

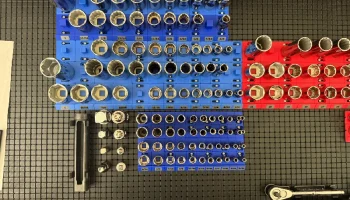

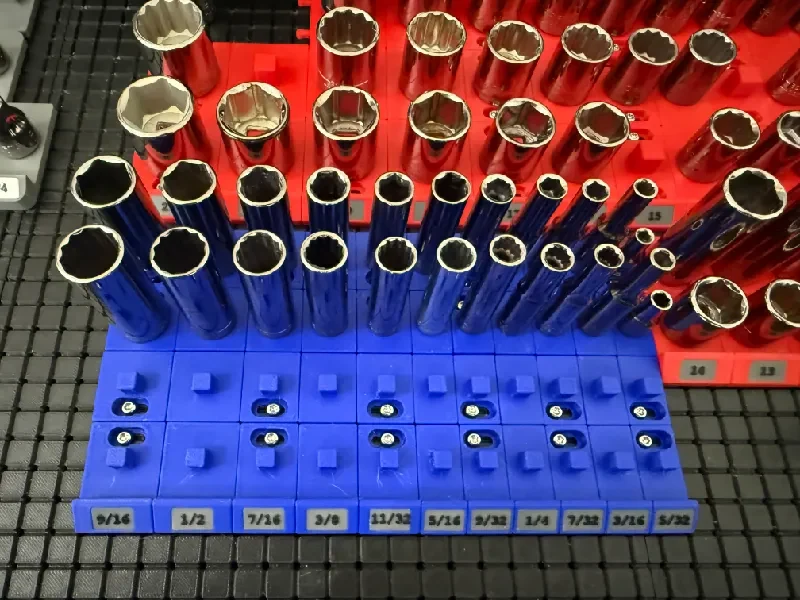

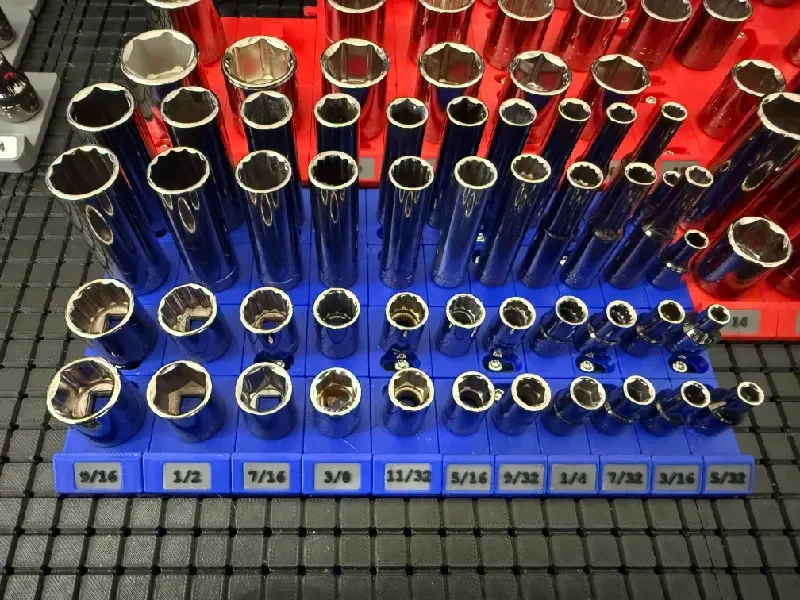

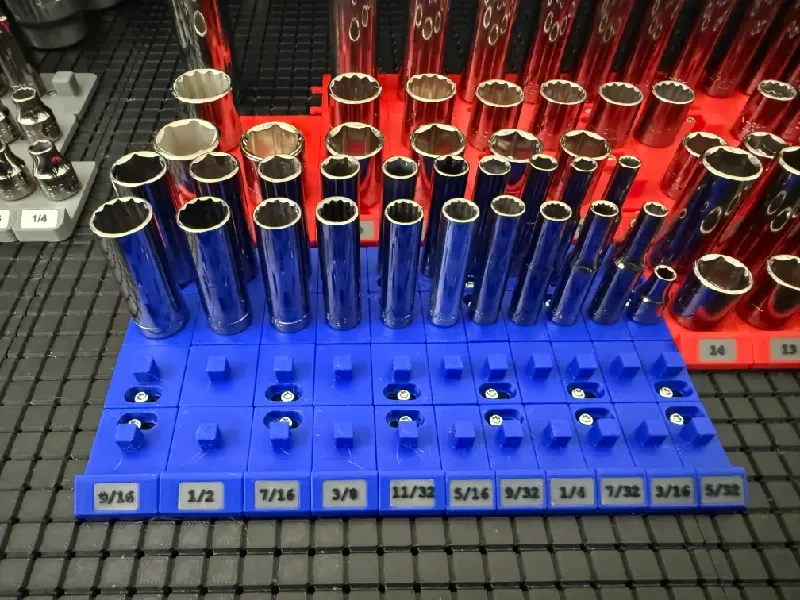

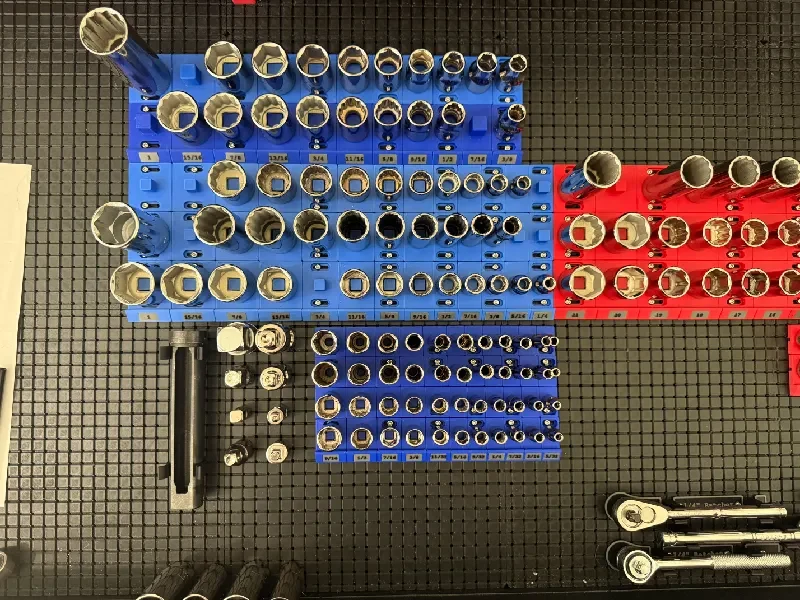

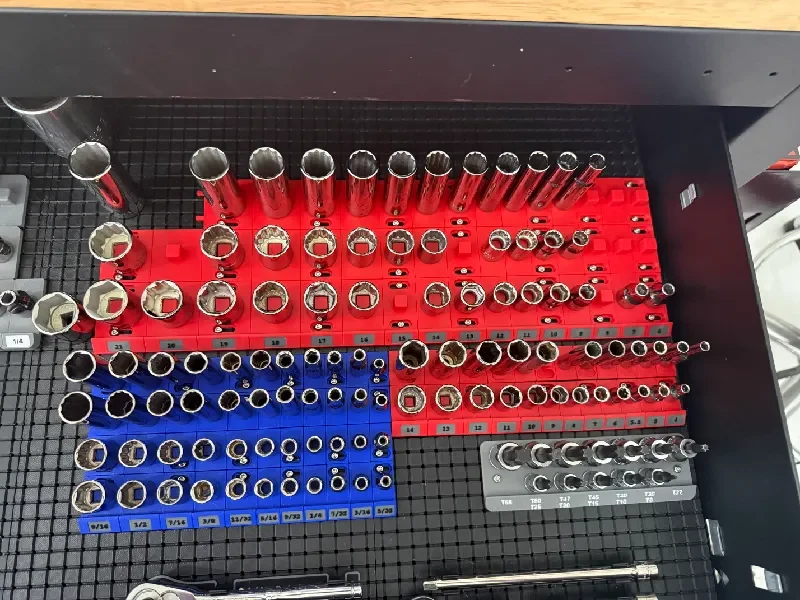

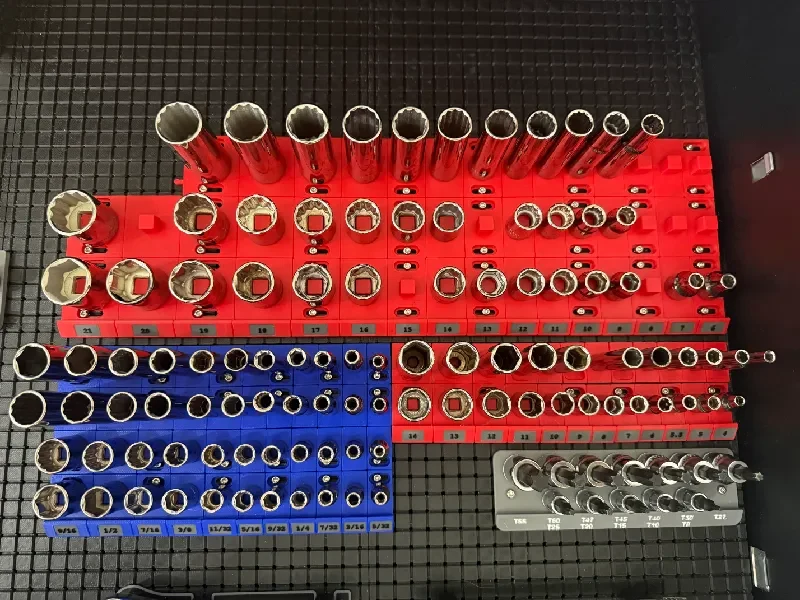

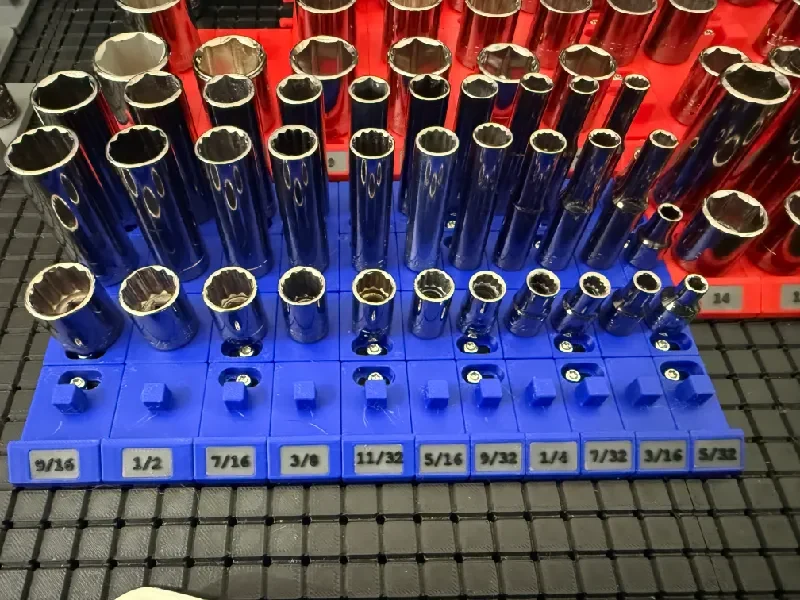

Расширяемая группа сокетов предназначена для работы с различными наборами сокетов. Благодаря большому разнообразию производителей, распространяющих множество различных комплектов розеток. Я разработал эту группу органайзеров, чтобы можно было легко настроить органайзер именно так, как вы хотите.

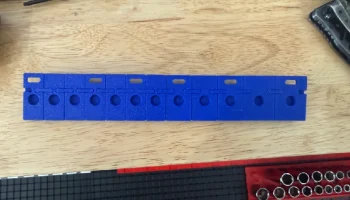

Базовая пластина Grid10

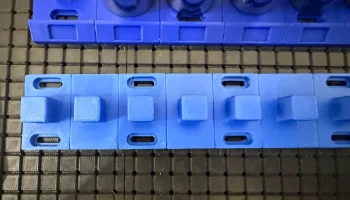

Это основа системы — универсальный органайзер, подходящий практически к любому ящику для инструментов. На каждой пластине есть пазы и направляющие отверстия, поэтому вы можете надежно закрепить самые разнообразные держатели для инструментов, контейнеры и специальные органайзеры.
Доступны несколько размеров, а также краевые и угловые детали, позволяющие идеально облицовать ящик плиткой от края до края.
Отверстия для магнитов (5 мм × 2 мм) предусмотрены внизу, если вы предпочитаете не заполнять весь ящик. (Примечание: отверстия слегка расшатаны из-за допусков при изготовлении магнитов — рекомендуется нанести каплю клея.)
Канавки расположены на расстоянии 10 мм друг от друга и выполнены под углом 60° (ширина вверху 2 ��м, глубина 1,5 мм). Это позволяет крепить компоненты одним винтом, предотвращая вращение.
Важные примечания:
Краевые модели (16 мм, 13 мм и 10 мм) имеют только вырезы для звеньев «собачьей кости» — без канавок или направляющих отверстий.
Модели «Edge» имеют три стороны с отверстиями для звеньев и одну глухую сторону (включая канавки и направляющие отверстия).
«Угловые» модели выпускаются в правосторонней и левосторонней версиях (например, 025×040 = 25 мм × 40 мм для правой руки, 040×025 = 40 мм × 25 мм для левой руки).
Преобразование метрических единиц в имперские:
Чтобы преобразовать мм в дюймы: разделите на 25,4. Пример: 10 мм ÷ 25,4 ≈ 0,394 дюйма.
Чтобы преобразовать дюймы в мм: умножьте на 25,4. Пример: 0,375 дюймов × 25,4 ≈ 9,525 мм.
Пример:
Для ящика шириной 19,25 дюйма (≈ 488,95 мм) вы можете использовать пластину 240 мм + 230 мм + 16 мм (всего 486 мм). Небольшой зазор ~3 мм легко устраняется с помощью нижних магнитов. Альтернативно замените 16 мм на пластину 20 мм (всего 490 мм) и слегка подрежьте край для идеального прилегания.
Нить:
На всех этих отпечатках я с большим успехом использовал Sunlu PLA 2.0+. У меня не было серьезных проблем с деформацией или трещинами. Всегда печатайте эти модели как минимум с тремя стенками для максимальной долговечности.
