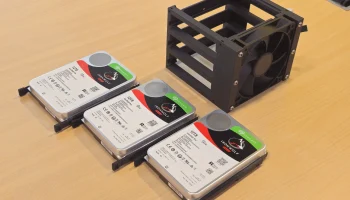

Тройная корзина для жестких дисков для 120-мм вентиляторо...
Подробное руководство по сборке можно найти в нашей статье здесь:
https://www.corsair.com/explorer/diy-builder/cases/3d-printable-hard-drive-cage/
TL:DR — Мы сделали две версии:

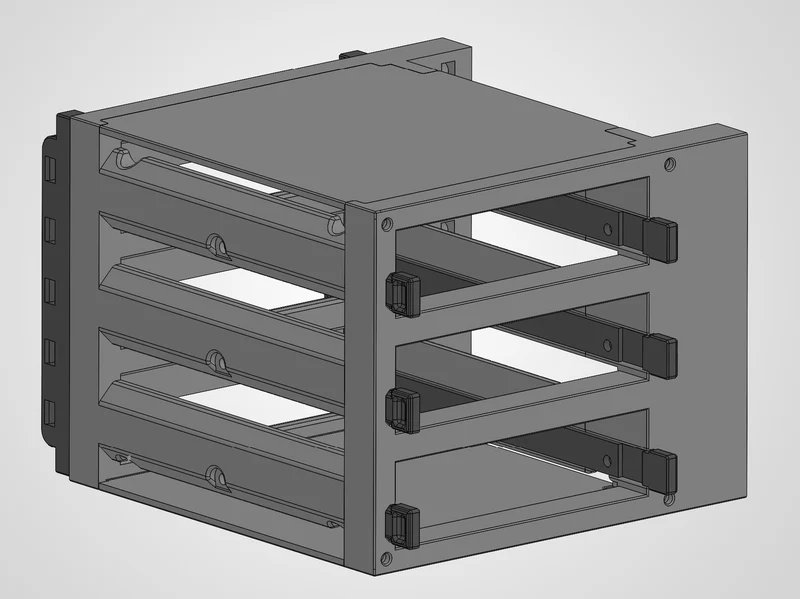

Версия Infinirail — подходит для серий FRAME 4000D и FRAME 5000D с поддержкой трех отсеков в каждом случае = девять приводов (10, если считать стандартную приводную пластину)

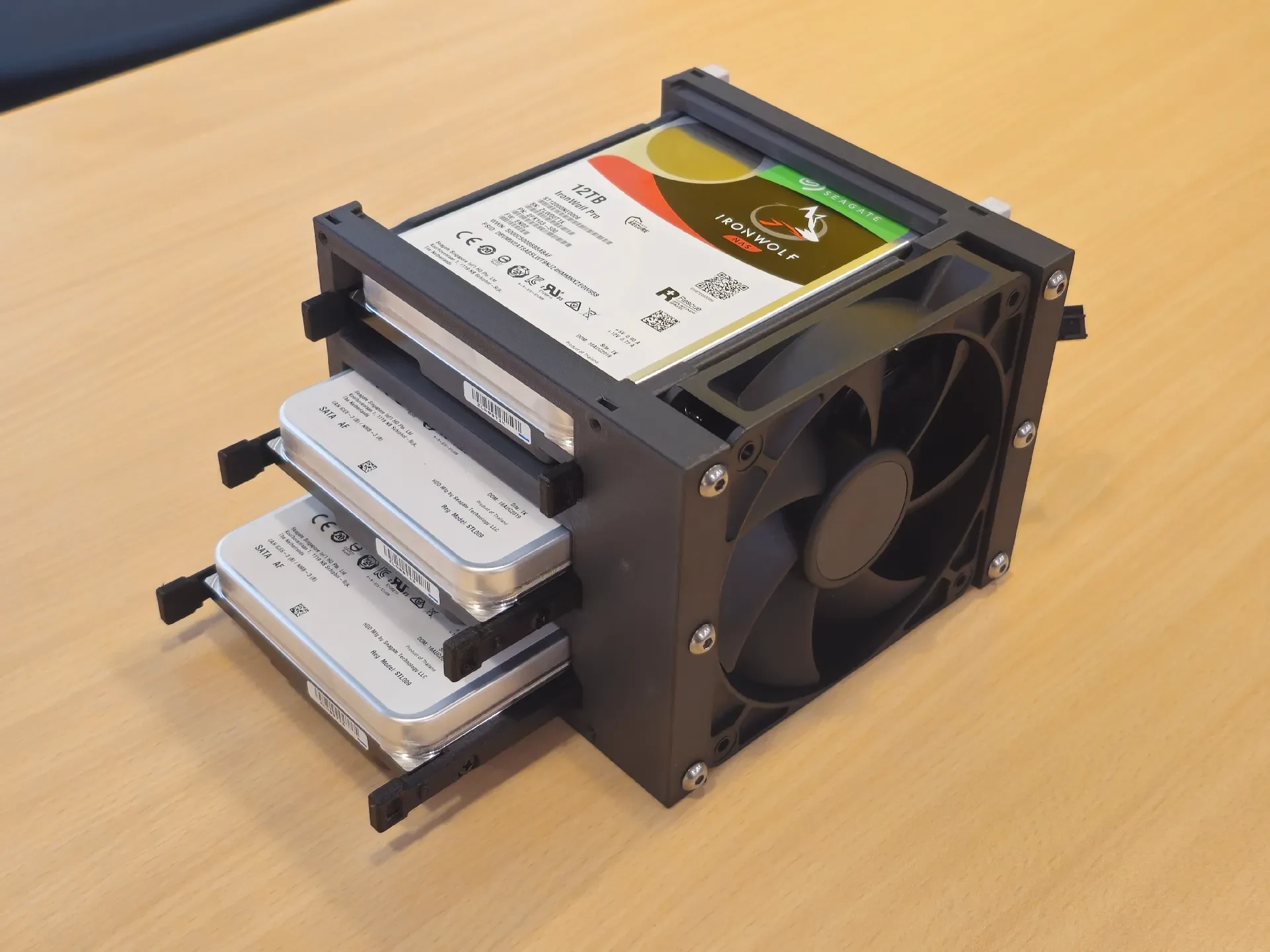

Универсальная версия — подходит для большинства случаев с запасным креплением для 120-мм вентилятора.

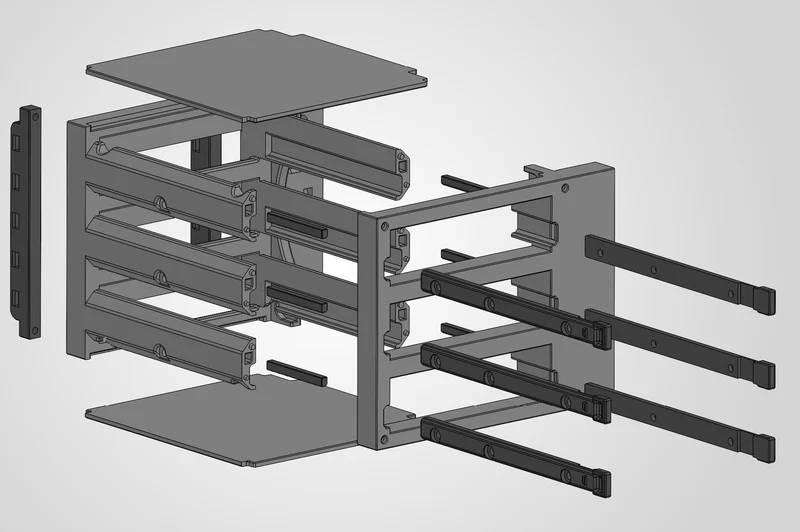

Основная часть A и B — это единственные детали, которые различаются между версией Infinirail и универсальной версией.
Внутренняя опора — соединительные детали для основной части A и основной части B. Требуется шесть на клетку. Мы рекомендуем распечатать один из них в масштабе 100% и один в масштабе 95%, чтобы увидеть, какой из них подходит вам лучше всего, а затем распечатать оставшиеся пять.

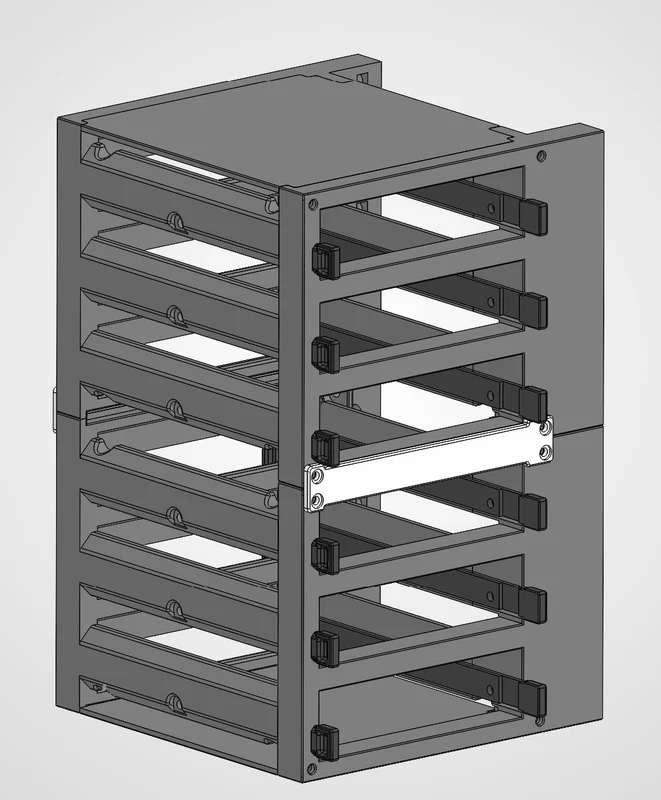

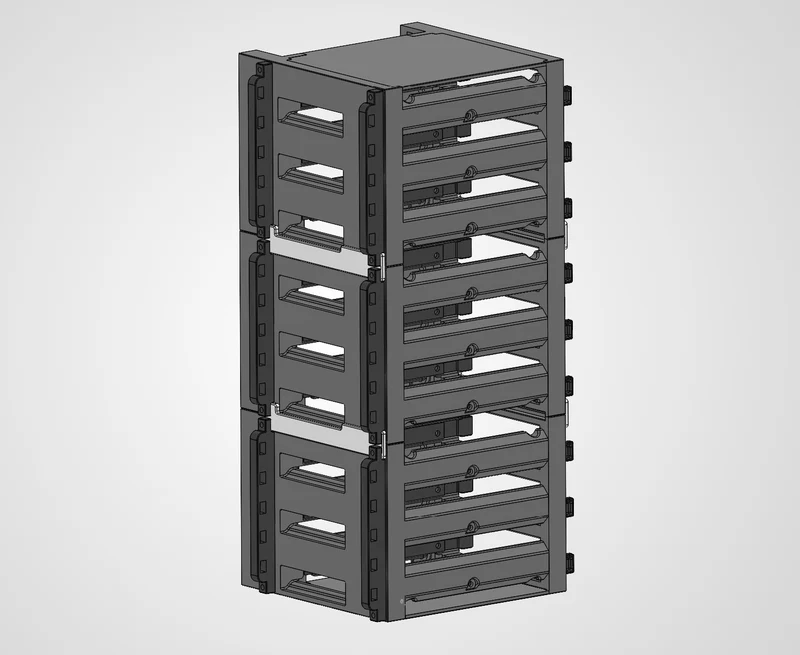

Соединитель для штабелирования Передний — (не показан выше) Соединитель для штабелирования нескольких клеток и их соединения вместе.
Соединитель для штабелирования Задний — (не показан выше) Соединитель для штабелирования нескольких клеток и соединения их вместе.
Верхняя и нижняя крышки — дополнительные верхняя и нижняя крышки для частичного закрытия приводов и направления воздушного потока.

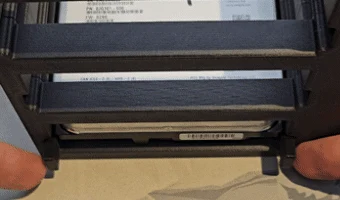

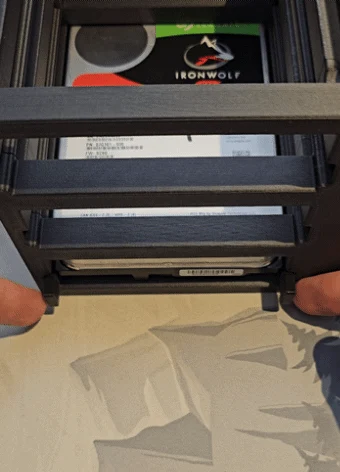

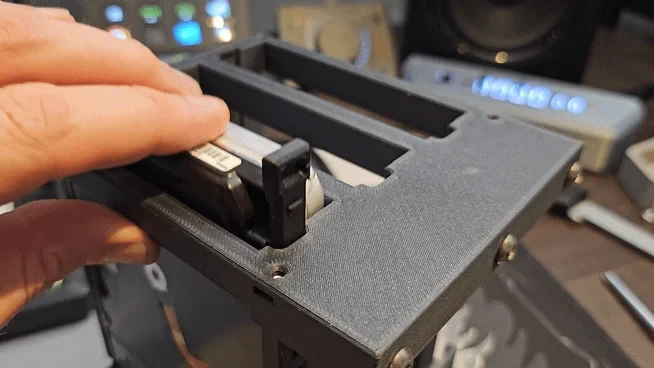

Кронштейн для жесткого диска слева и кронштейн для жесткого диска справа — ант��вибрационные вставки для привода. По одному на каждый привод, всего шесть на полную клетку.
Опора кронштейна жесткого диска — (не показана выше). Опорная деталь, используемая, если вы печатаете кронштейны жесткого диска из ТПУ (рекомендуется для гашения вибраций, но PLA/PETG также подойдет)
Кронштейн с застежкой-молнией Single — решение для укладки кабелей в одиночных клетках.
Кронштейн с застежкой-молнией Кон��евая деталь для штабелирования — решение для укладки кабеля (не показано выше) при использовании двух или трех отсеков для дисков.
Кронштейн с застежкой-молнией Средняя часть для штабелирования — решение для укладки кабелей (не показано выше) при использовании трех отсеков для дисков.
Необходимое оборудование
Ниже приведен список необходимого оборудования, указанный для каждой клетки. Если вы печатаете более одной, вам нужно буд��т умножить их на количество клеток в зависимости от версии, которую вы печатаете.
Версия Infinirail
8 гаек M3 (требуется только четыре, если вы печатаете только одну клетку)
6x гайка M5
6 винтов UNC 6-32 для каждого жесткого диска (тот же тип, который вы будете использовать на материнской плате). Длина около 6 мм здесь оптимальна.
8 винтов M3x12 мм — (требуется только четыре, если вы печатаете только одну клетку) подходят 18-20 мм.
6 винтов M5x18 мм — подходят винты диаметром 18-30 мм.
4 винта для вентилятора корпуса
Супер клей
1 винт UNC 6-32 для каждого жесткого диска. Это дополнительный винт для крепления жесткого диска к отсеку, если отверстие слота для дисков направлено вниз. Здесь необходима длина 10 мм.
Универсальный
8 гаек M3 (требуется только четыре, если вы печатаете только одну клетку)
6 винтов UNC 6-32 для каждого жесткого диска (тот же тип, который вы будете использовать на материнской плате). Длина около 6 мм здесь оптимальна.
8 винтов M3x12 мм — (требуется только четыре, если вы печатаете только одну клетку) подходят 18-20 мм.
4 гайки М4
4 винта M4x35 мм — работает 30-35 мм.
Супер клей
1 винт UNC 6/32 для каждого жесткого диска. Это дополнительный винт для крепления жесткого диска к отсеку, если отверстие слота для дисков направлено вниз. Здесь необходима длина 10 мм.
