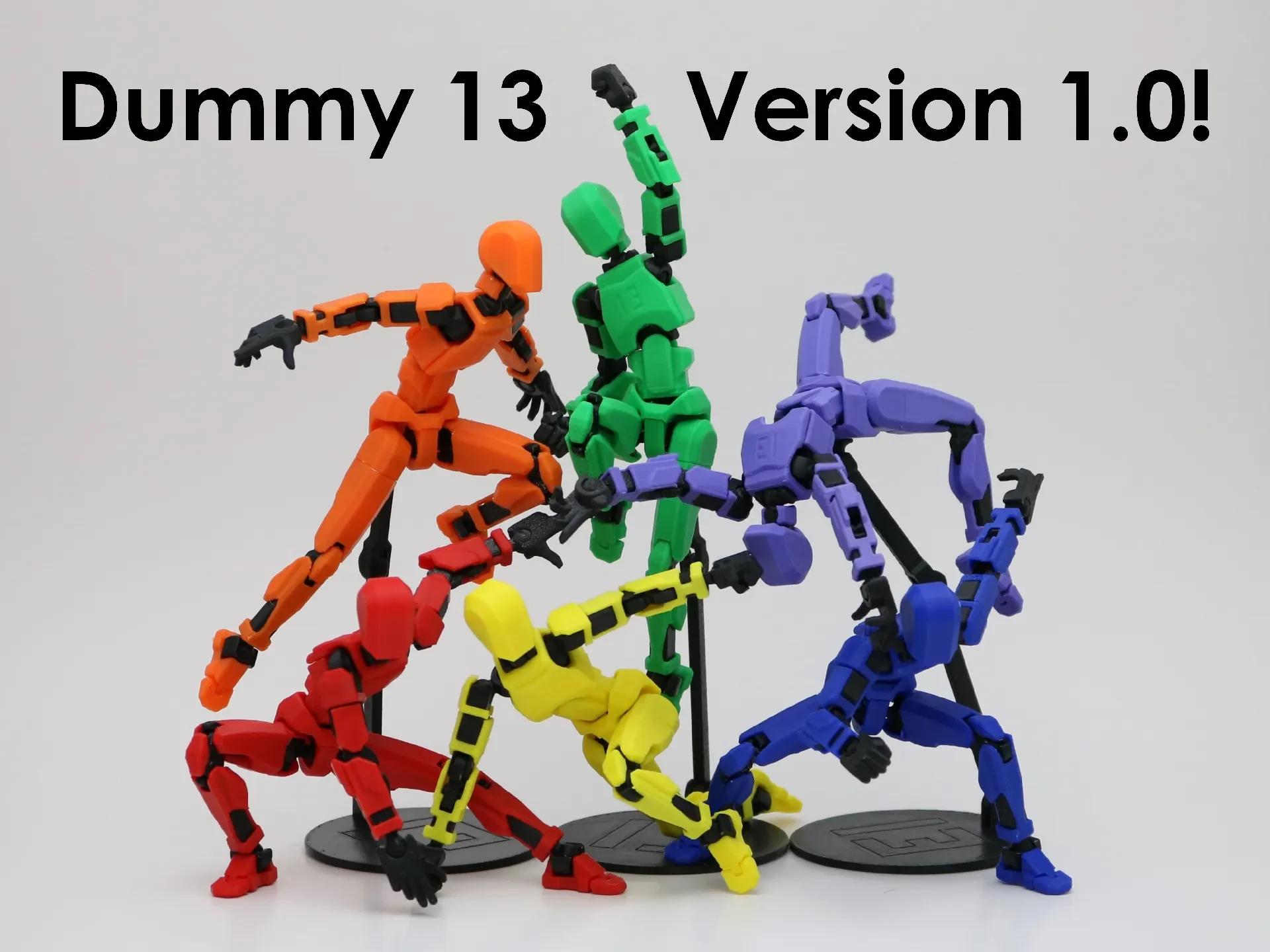

Манекен 13 - версия 1.0!

Dummy 13 признан 3D-моделью года!

Огромное спасибо судьям и всем, кто голосовал.

ТЛ; ДР

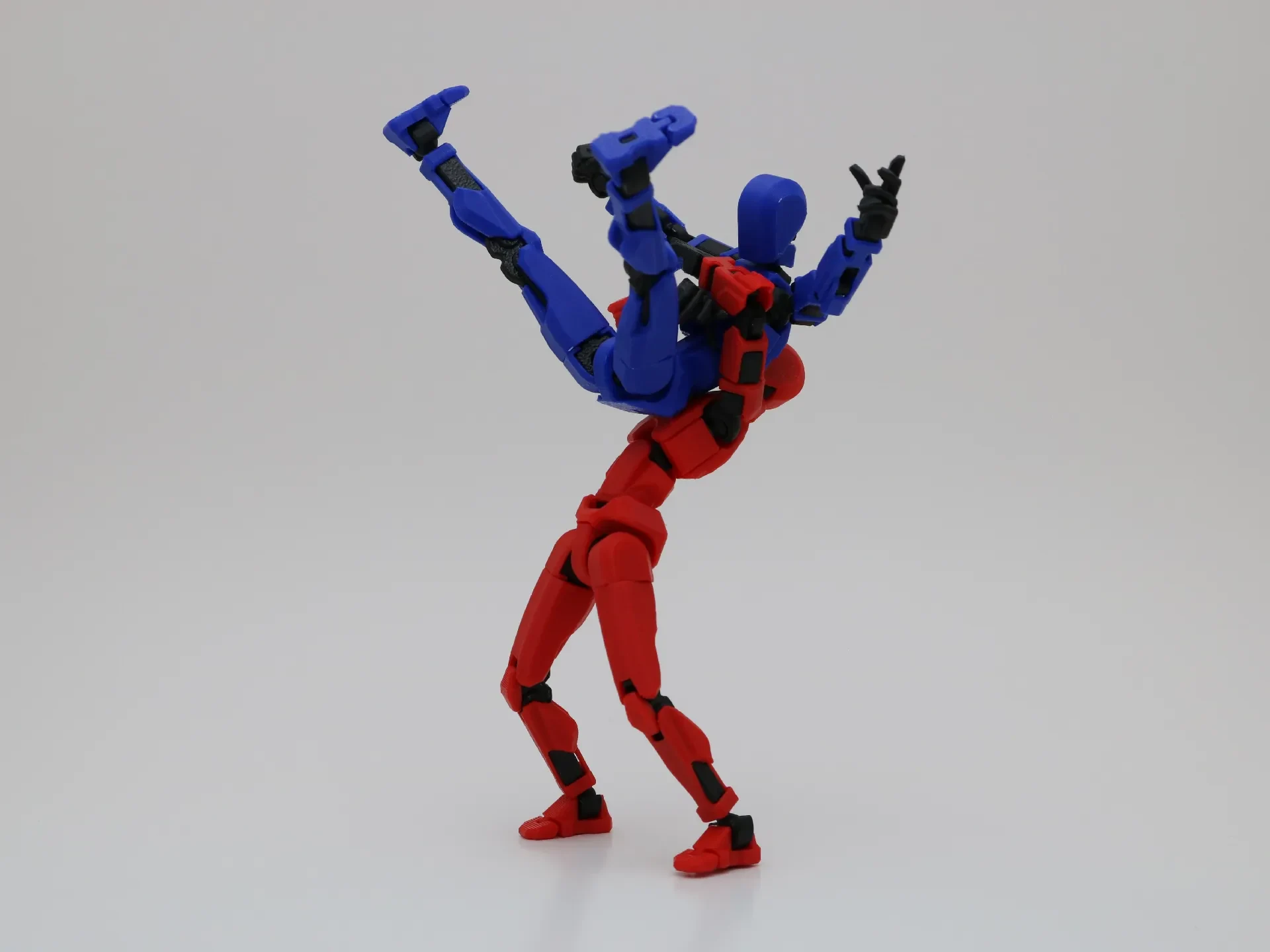

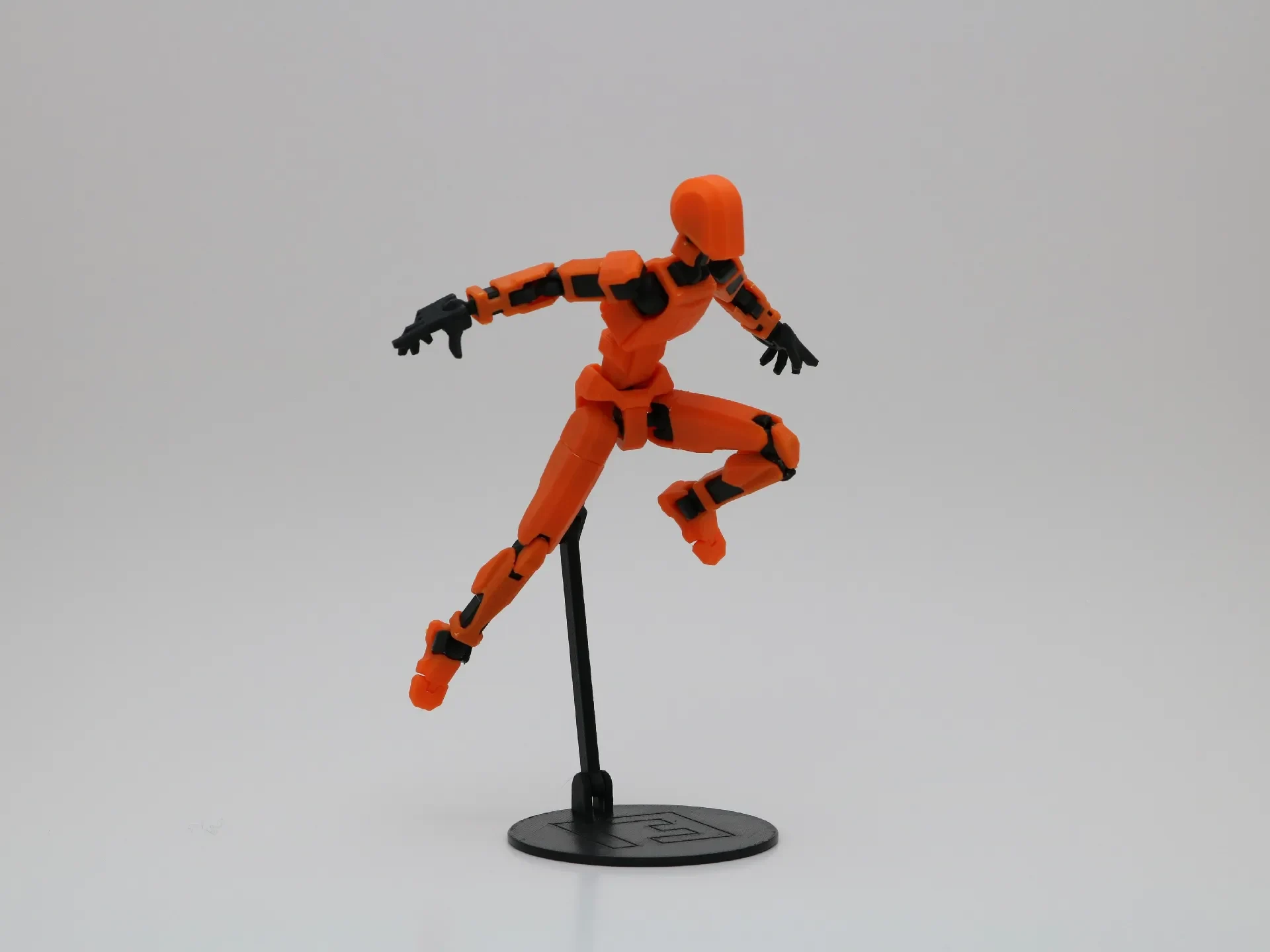

Это Манекен 13, фигурка, которую можно распечатать.
Некоторое время над этим шла работа, и теперь это готовый продукт.
Это все еще непростая задача, но я верю в тебя.
Да, вы можете продать его. Следуйте правилам CC-BY.
Если вам это нравится, рассмотрите возможность сделать пожертвование: [ PayPal | Полоса | БМаК ]

ВВЕДЕНИЕ

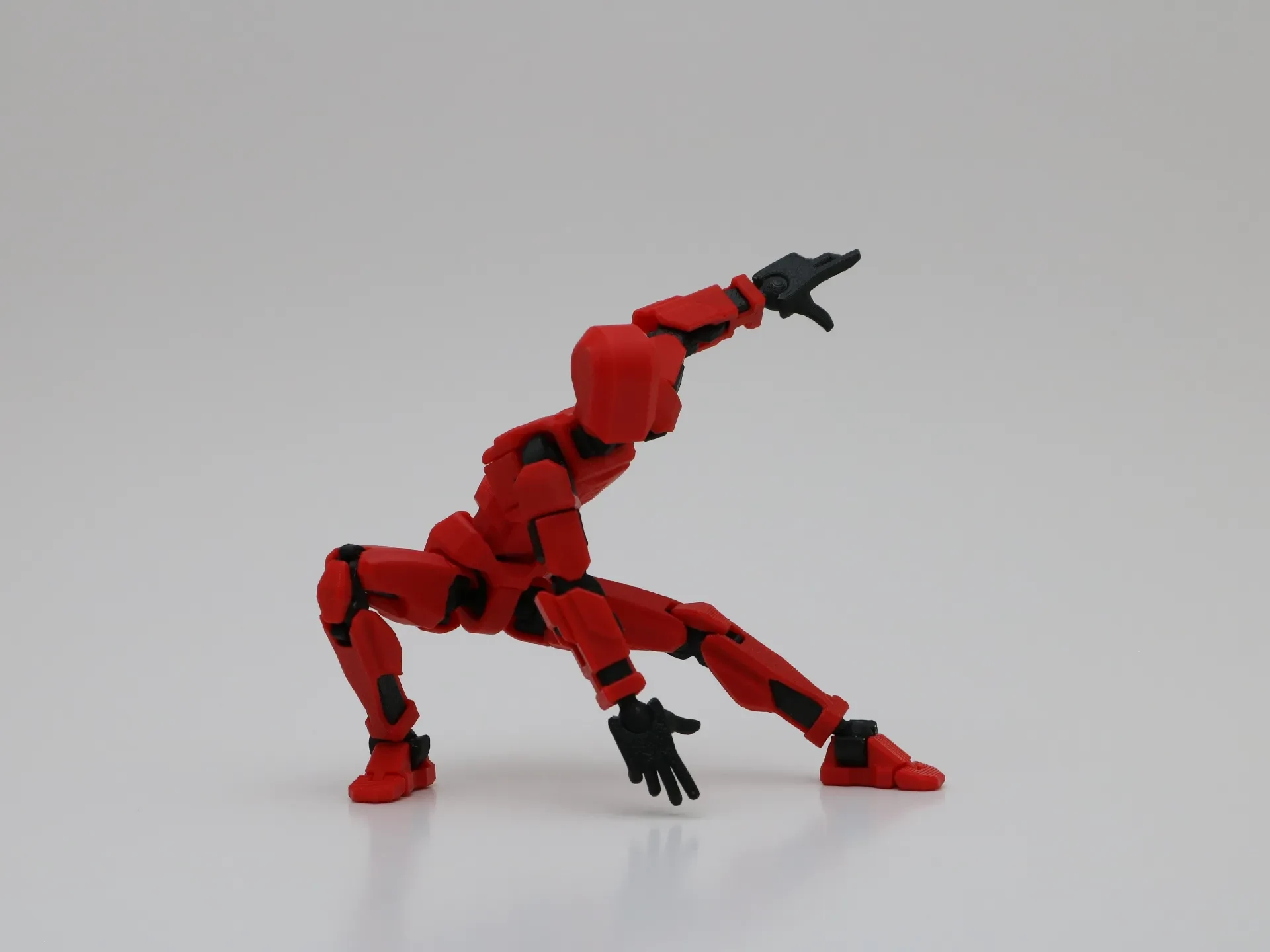

Манекен 13 — это фигурка, которую можно распечатать на 3D-принтере и которая обеспечивает супервыразительную артикуляцию и бесконечные возможности настройки, доступные каждому, у кого есть 3D-принтер.

Первоначально Dummy 13 был выпущен в бета-версии в октябре 2023 года. Эта версия 1.0 включает в себя большую часть отзывов, собранных за последний год. Почти каждая деталь Dummy 13 была переработана для упрощения печати и сборки.

Если вы ранее распечатывали бета-версию, вы обнаружите, что внешний вид Dummy 13 практически не изменился, но процесс печати и сборки значительно улучшился.

Если вы впервые печатаете Dummy 13, имейте в виду, что это сложная печать, требующая от вас достаточного знания принтера и слайсера. Но я знаю, что ты сможешь это сделать!

Надеюсь, вам понравится Dummy 13 так же, как мне понравилось его создание.

ПЕЧАТЬ

Файлы

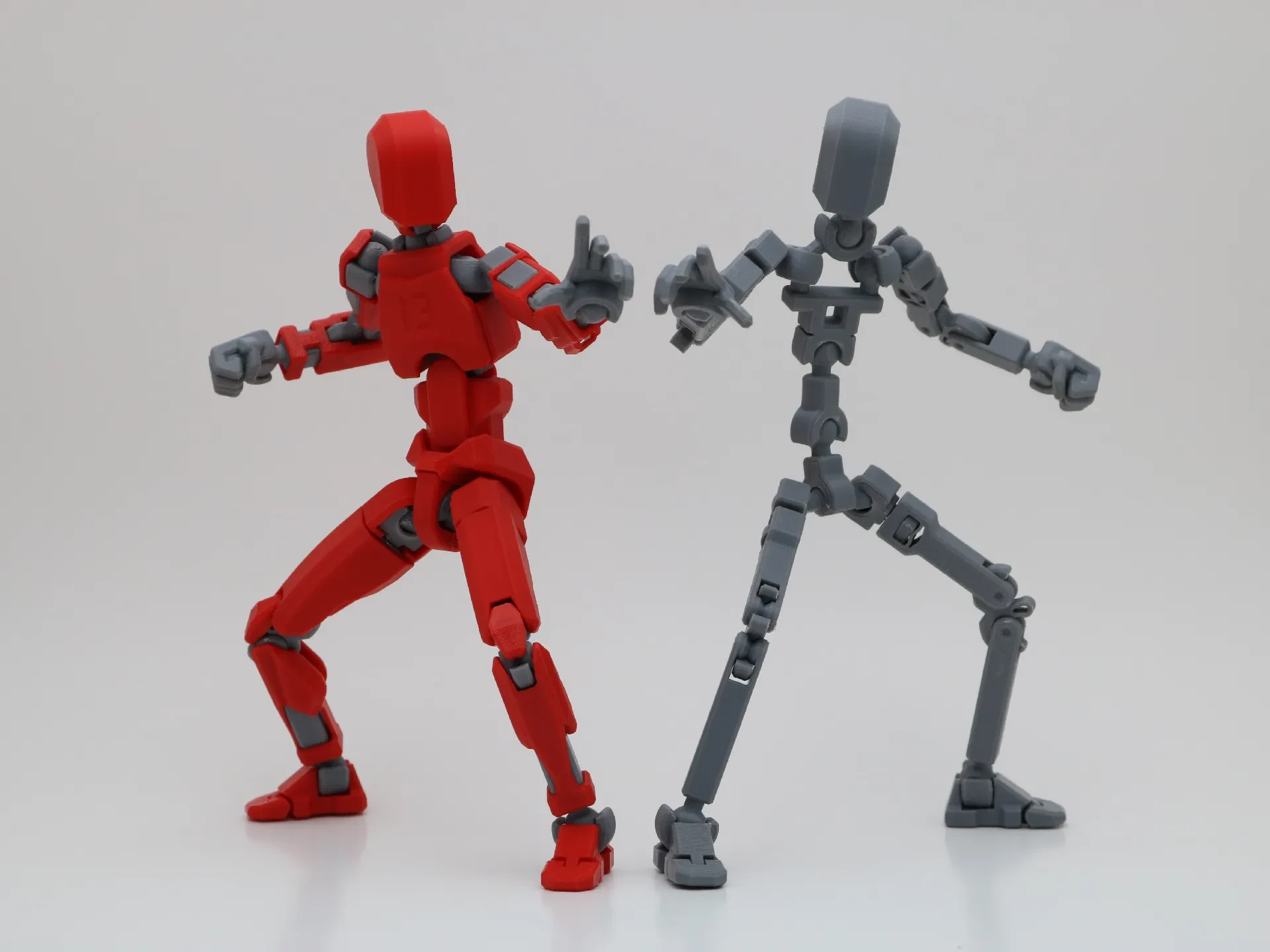

Манекен 13 состоит из внутреннего каркаса с наружным слоем брони. На примерах изображений части рамы напечатаны черным или серым цветом.

Конечно, вы можете использовать любые цвета, которые вам нравятся, но я настоятельно рекомендую вам не использовать PLA для деталей рамы. (Почему я объясню позже в разделе «Нить накаливания»).

В имени каждого файла будет указано, к какому слою он принадлежит, за которым следует часть тела и количество, если применимо.

Файлы моделей доступны в трех различных форматах: направляющие, детали с предварительно нанесе��ным покрытием и отдельные детали. Выберите формат, который подходит вам.

бегуны

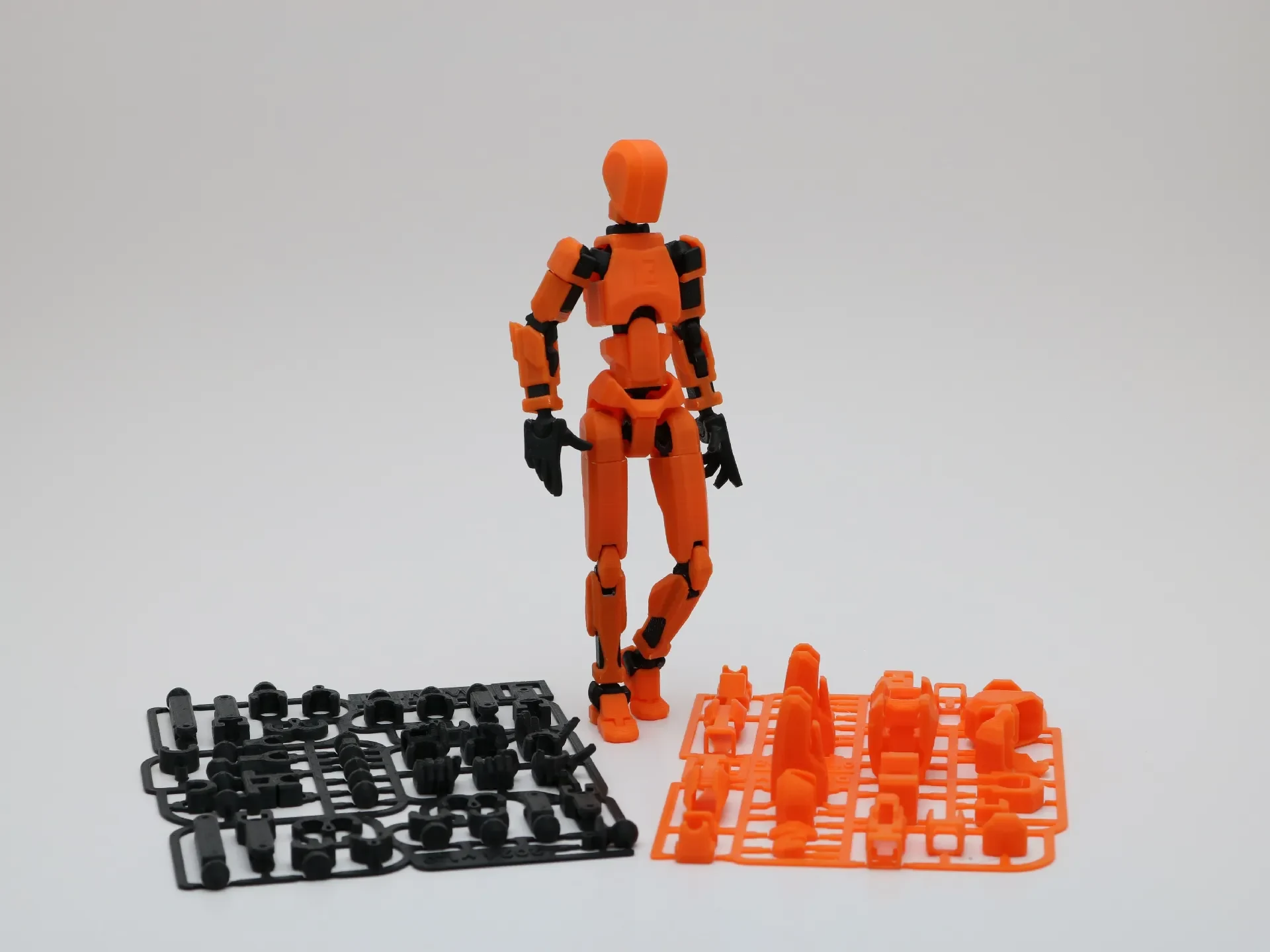

Это самый простой способ распечатать Манекен 13. Все детали соединяются между собой, как пластиковая моделька. Имеется один полозок для деталей рамы и один для деталей брони.

После печати вам нужно будет снять детали с полозьев. У вас должна быть возможность вынимать детали вручную, а при необходимости можно очистить «шишки» канцелярским ножом.

Направляющие должны помочь предотвратить потерю адгезии отдельных деталей во время печати (хотя вам все равно следует содержать рабочую пластину в чистоте!) Они также удобны для упаковки Dummy 13 в качестве набора моделей.

Минус бегунов — добавление пластиковых отходов. В масштабе 100% бегунки добавят к отпечатку около 9 г ни��и — это звучит не так уж много, но учтите, что сами детали весят всего около 24 граммов, так что это почти на 40% больше нити.

3MF с предварительным покрытием

Эти файлы содержат все отдельные части Манекена 13, предварительно сгруппированные в две пластины (одну для рамы и одну для брони). Вы можете изменить аранжировку по своему усмотрению.

Если вы используете PrusaSlicer, вы можете выбрать «открыть как проект» при загрузке каждого файла, и к вам также будут уже применены рекомендуемые настройки.

Когда вы печатаете много отдельных мелких деталей, адгезия станины очень важна! Убедитесь, что поверхность для печати чистая, и рассмотрите возможность нанесения клея для лучшей адгезии.

Отдельные файлы деталей

Для максимального контроля над оформлением печати также предоставляются отдельные файлы STL для ка��дой детали. Вы можете использовать их для печати запасных частей или в качестве основы для ремиксов.

Если имя файла заканчивается на «2x», вам следует распечатать две из этой части для полной сборки. То же самое касается деталей «4x».

Нить

Для деталей брони вы можете использовать нить по вашему выбору. PLA, PETG и ASA прошли испытания с хорошими результатами.

Для деталей рамы наилучшие результаты можно получить с ABS/ASA, также можно использовать PETG.

Почему нет НОАК?

У PLA есть три свойства, из-за которых он плохо подходит для подвижных соединений рамы Dummy 13.

PLA жесткий, поэтому для соединения соединений может потребоваться немало усилий.
PLA хрупкий, поэтому детали могут сломаться под воздействием t.
