Точная механическая солнечная система - с ручным управлен...

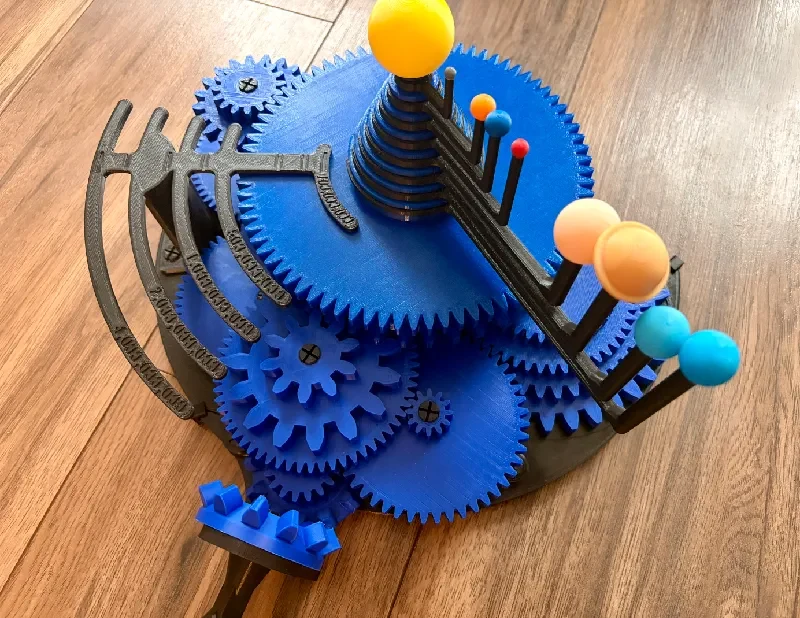

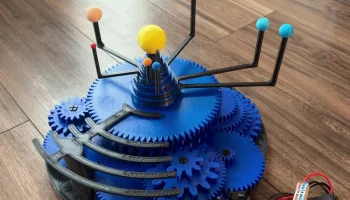

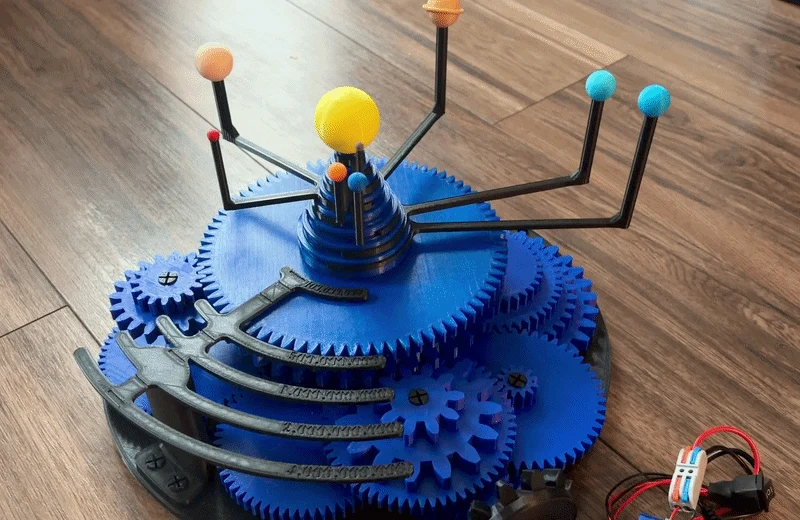

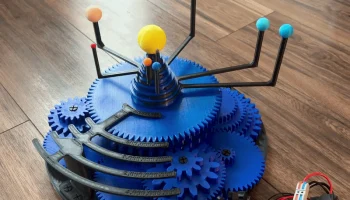

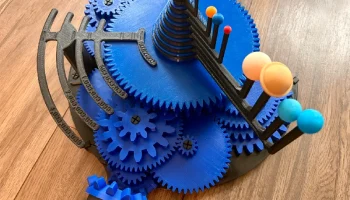

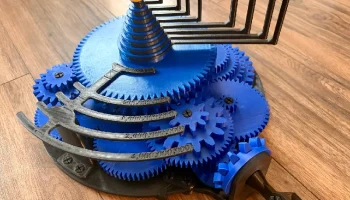

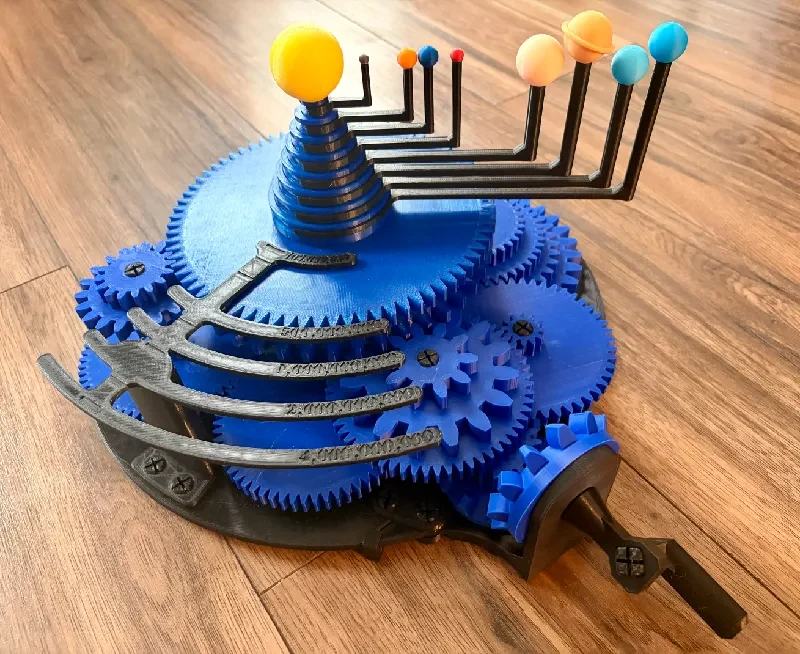

Эта механическая солнечная система, полностью напечатанная на 3D-принтере, включает в себя все восемь планет, спроектированных с особыми передаточными числами, чтобы точно отражать их истинные относительные орбитальные периоды. Чтобы сделать модель практичной по размеру, физические размеры планет и их расстояния от Солнца нанесены на карту с использованием логарифмического масштаба:
Диаметр модели (см) = 1,29*log(диаметр/2000) ~ истинный диаметр в километрах
Расстояние модели (см) = 3,323*ln(Расстояние/25) ~ Истинное расстояние от Солнца в миллионах километров

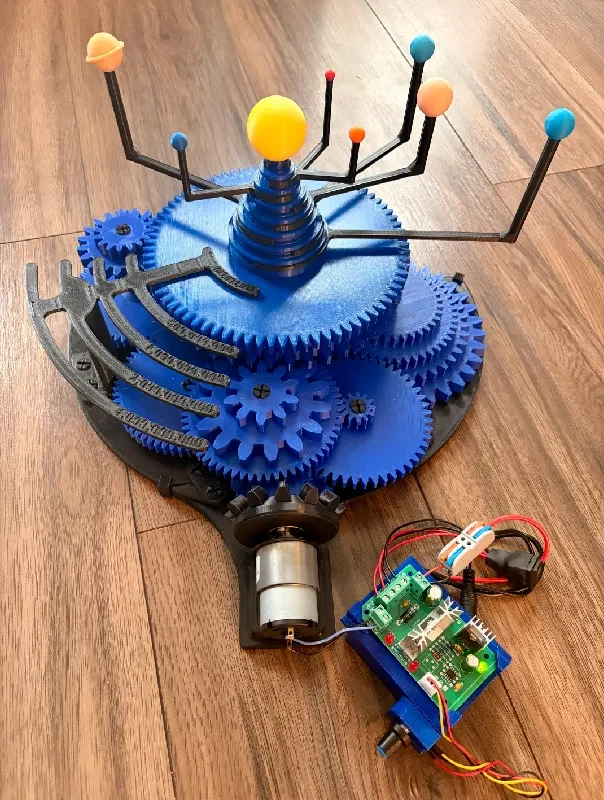

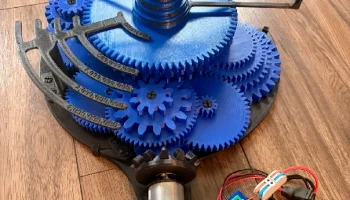

В комплект поставки входят рукоятка и моторизованный ввод. Для ручной рукоятки требуются только перечисленные детали, напечатанные на 3D-принтере. Детали двигателя для встроенной электроники (двигатель, аккумулятор, плата) можно найти по этим ссылкам:
КОМПЛЕКТ МОТОРА АККУМУЛЯТОР
ПРИМЕЧАНИЯ ПО ПЕЧАТИ И СБОРКЕ:
Центральный штифт должен быть очень жестким и не должен легко гнуться, напечатайте соответственно.
Любая ведомая шестерня, скорее всего, потребует некоторой обработки шлифовкой и смазкой.
Обратитесь к прилагаемой инструкции по сборке.
Максимальные размеры деталей: 212x212 мм (правое основание) и высота 175 мм (центральный штифт).
В этой модели и дизайне определенно есть области для улучшения, не стесняйтесь комментировать или изменять мой дизайн.
Вдохновлен Spooletarium M4NU, но разработан полностью с нуля, причем все планеты используют разные компоненты и общую геометрию.
https://www.printables.com/model/1700026-spooletarium-mechanical-solar-system
ИНФОРМАЦИЯ О МОДЕЛИ:
Один ввод составляет ~177,29 земных дней.
Числа на верхнем основании указаны в километрах и измеряются по внутреннему краю каждого обода.
Меркурий: 17/48: 34/6 [Водитель/Следователь]
Венера: 17/48: 40/18
Земля: 17/48: 48/35
Марс: 17/48: 35/48
Юпитер: 17/48: 12/60: 15/26.
Сатурн: 17/48: 12/60: 10/43
Уран: 17/48: 12/60: 12/60: 20/49
Нептун: 17/48: 12/60: 12/60: 16/77.
