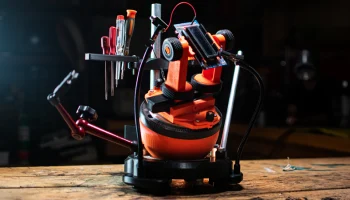

Основание Open Ball XL

Загружаю отдельным объектом, так как страница основных шариковых тисков и так загромождена.

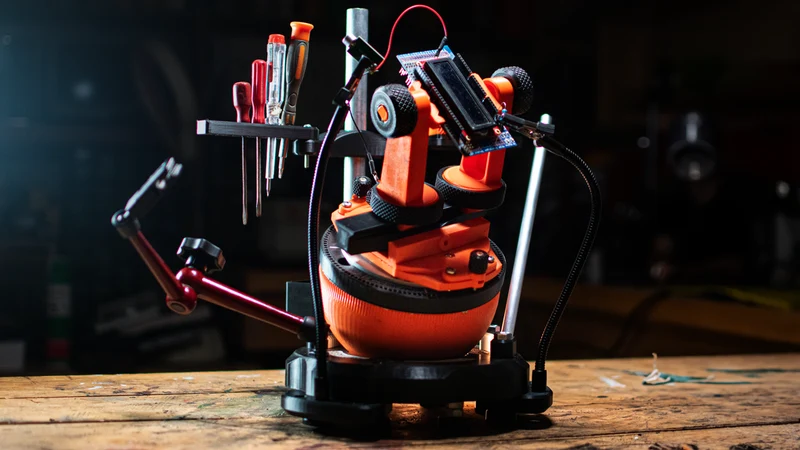

База XL — это альтернативная база для Open Ball, на которой предусмотрены варианты установки многих навесных приспособлений, таких как руки-помощники, фонари, контейнеры для деталей и подставки для рук.

Используемый подшипник: https://www.amazon.com.au/dp/B08DCZRLRM?psc=1&ref=ppx_yo2ov_dt_b_product_details

Видео:

База XL для Open Ball предоставляет множество вариантов установки новых дополнений. Они крепятся либо с помощью резьбы М8 вокруг кольца основания, стойки на задней части, либо с помощью распорных блоков, которые можно установить между основанием и ножками.

Я сразу выделю подставку для рук как один из вариантов, так как был удивлен, насколько она помогла. Это очень простая конструкция: 10-миллиметровый стержень (или алюминиевая трубка, в моем случае), который можно вставить в одно из двух отверстий. Положив локоть на стол, подставка для рук дала мне потрясающий уровень контроля во время теста пайки. Заготовка также была настолько высокой, что находилась лишь немного ниже моего лица, и мне не нужно было напрягать шею, как я обычно делал во время пайки. Это был действительно приятный опыт.

Другие предложения, которые я тестировал, включают возможность установки волшебных рук, рук помощи, подставок д��я инструментов и даже небольшого лотка с решеткой для деталей или небольших инструментов.

Эти детали прикрепляются к центральной букве «Т» с помощью простой резьбы М4, поэтому создать для них специальные дополнения очень просто.

Части:

-8 стяжных гаек М8 диаметром 24 мм.

Примечание. Я видел много комментариев от людей, пытающихся их найти. Я загрузил альтернативу для печати, или можно было бы использовать две обычные гайки M8, но шар станет слабее и затруднит крепление деталей к поверхности шара. Для нарезания резьбы в альтернативном варианте для печати потребуется метчик M8 или 5/16.

8 болтов М8 диаметром 10 или 25 мм. Болты 10 мм — это только ножки, 25 мм — проставки.

Для задней стойки:

Трубка 19мм для задней стойки, сколько хотите.
2 болта м8*20мм
Болты 3м4*20 мм для каждой Т-образной стойки для деталей/инструментов.
Гайки 3 м4 для каждой Т-образной стойки для деталей/инструментов. Можно было бы заменить вставки с подогревом в ущерб прочности.

Для упора для рук:
Трубка или стержень диаметром 10 мм, около 30 см.
Болты 2м8*20мм

Руки помощи, которые я использую, имеют резьбу М10, которую я затягиваю в ножки адаптера. покупка помощников с резьбой М8, конечно, облегчит их установку на базу в 10 раз.

Как построить новую базу показано на видео. Установите стяжные гайки 8 м8, проклейте внутреннюю часть и залейте бетоном.
