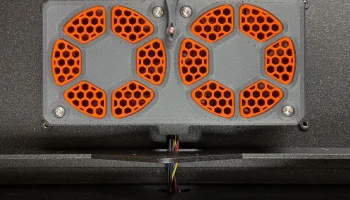

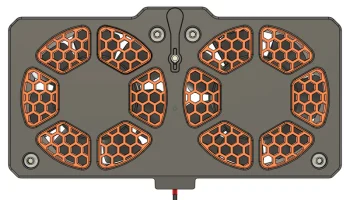

Крышка вытяжного вентилятора CORE One.........

В CORE One мне очень нравится множество дизайнерских решений. А вот что касается решетки вытяжного вентилятора, то назвать ее «функциональной» просто на грани. Поэтому я почувствовал, что мне нужно разработать замену, чтобы исправить то, что мне не нравилось.

Что не так с оригиналом?
Легко ломается. Серьезно, эта штука хрупкая и сломается, если посмотреть на нее под неправильным углом.
Малые зазоры — винты M3 подходят достаточно близко к ремням, то же самое относится и к кабельной стяжке.
… и термистор, который немного болтается
Вот такие изменения

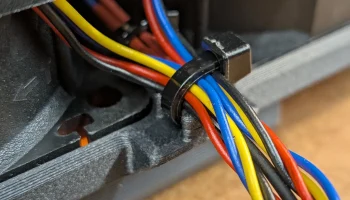

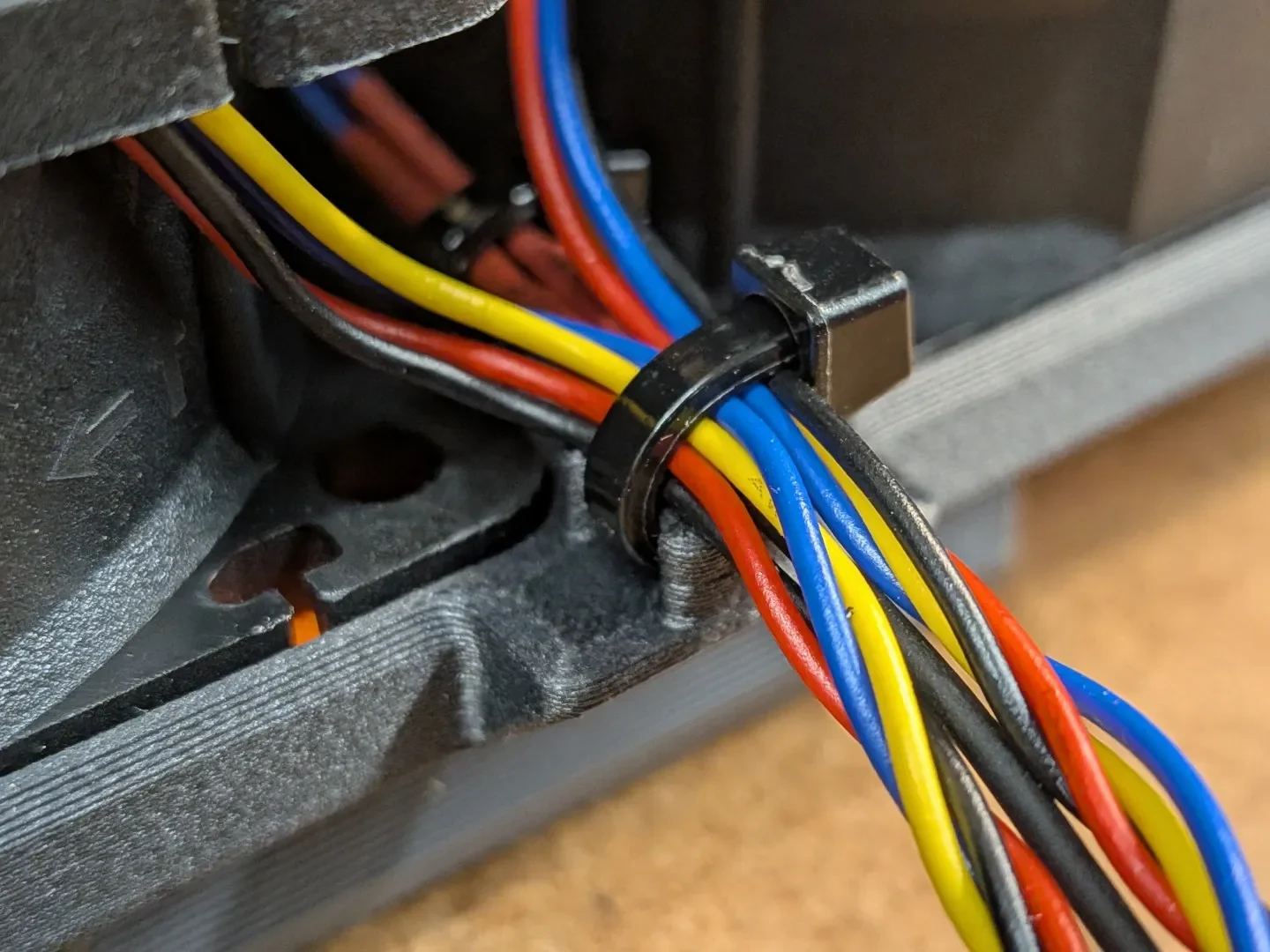

Управление кабелями — улучшенное управление кабелями, позволяющее держать провода в порядке и на их месте.

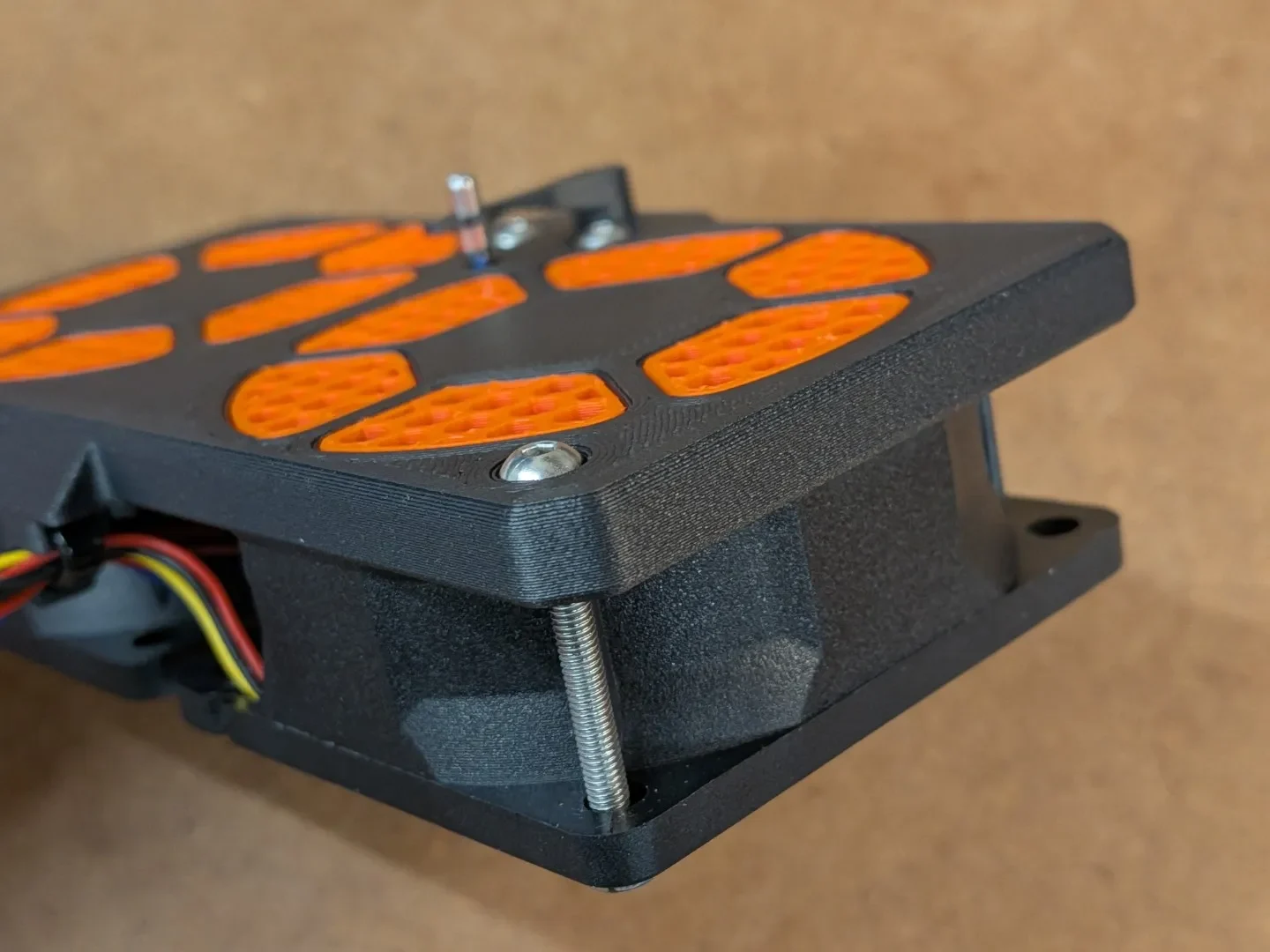

Улучшенные зазоры — использование винтов с полукруглой головкой и переработанная система прокладки кабелей уберегают предметы от ремней.

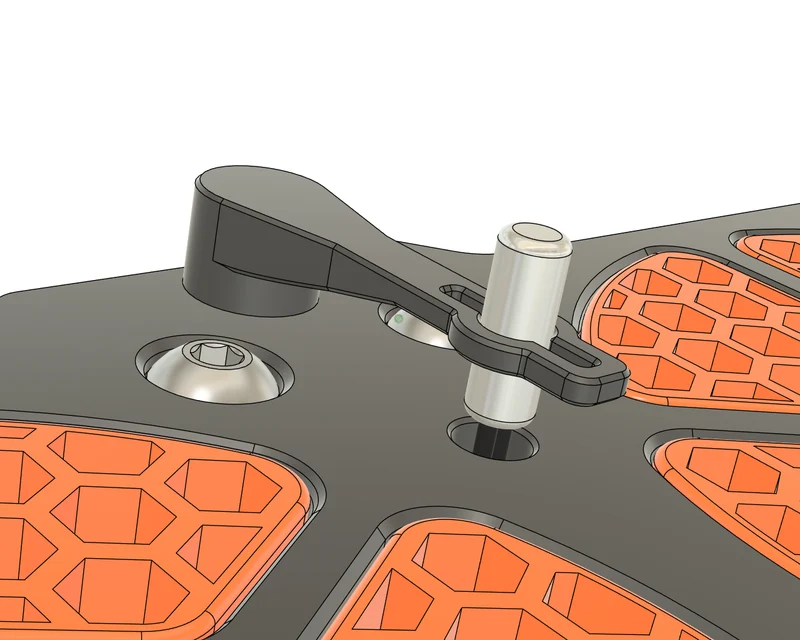

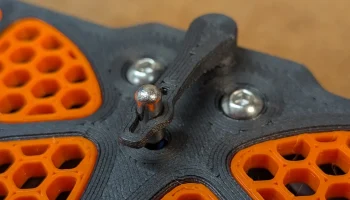

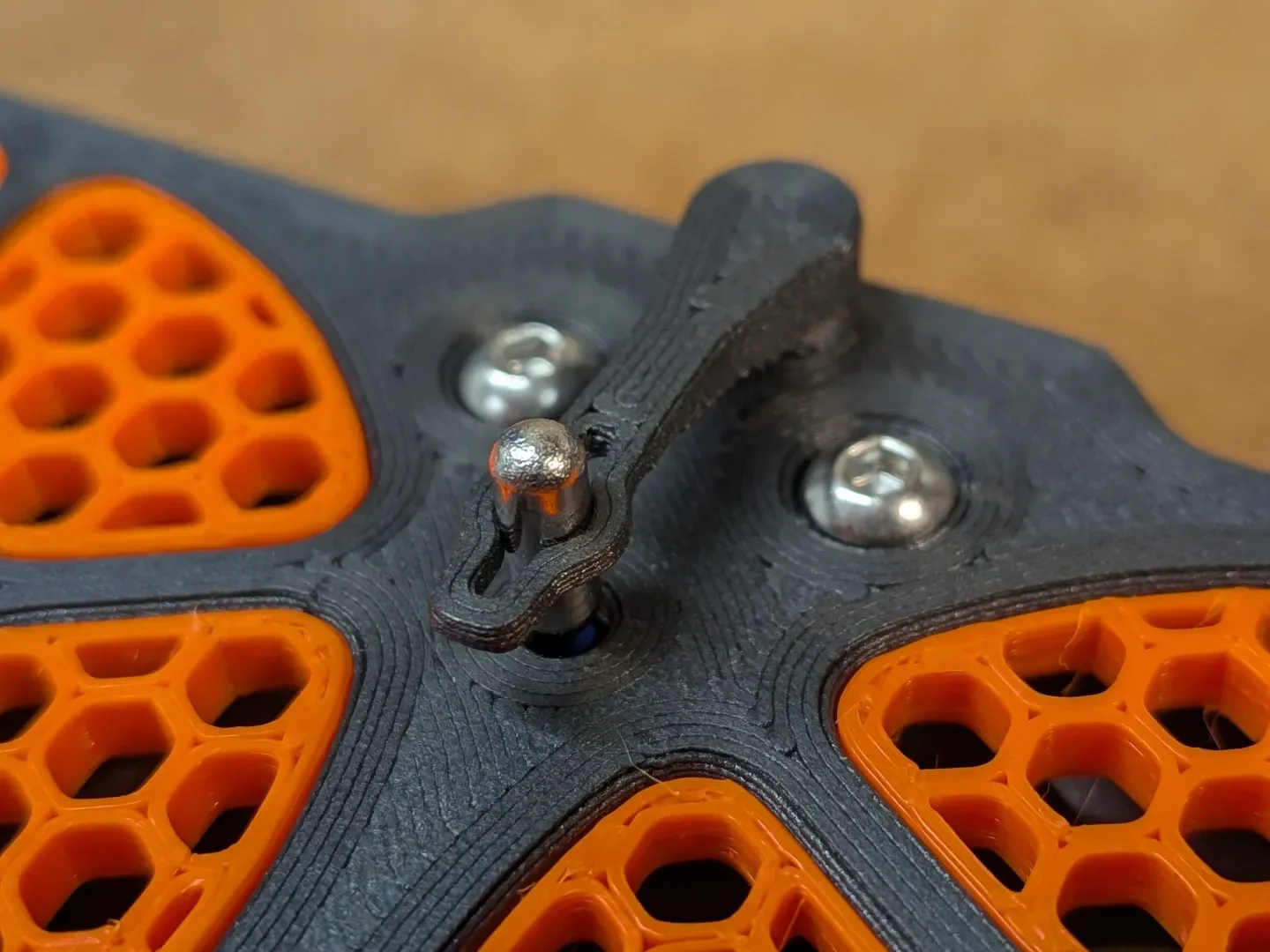

Крепление термистора. Надежно расположите термистор там, где он должен быть.

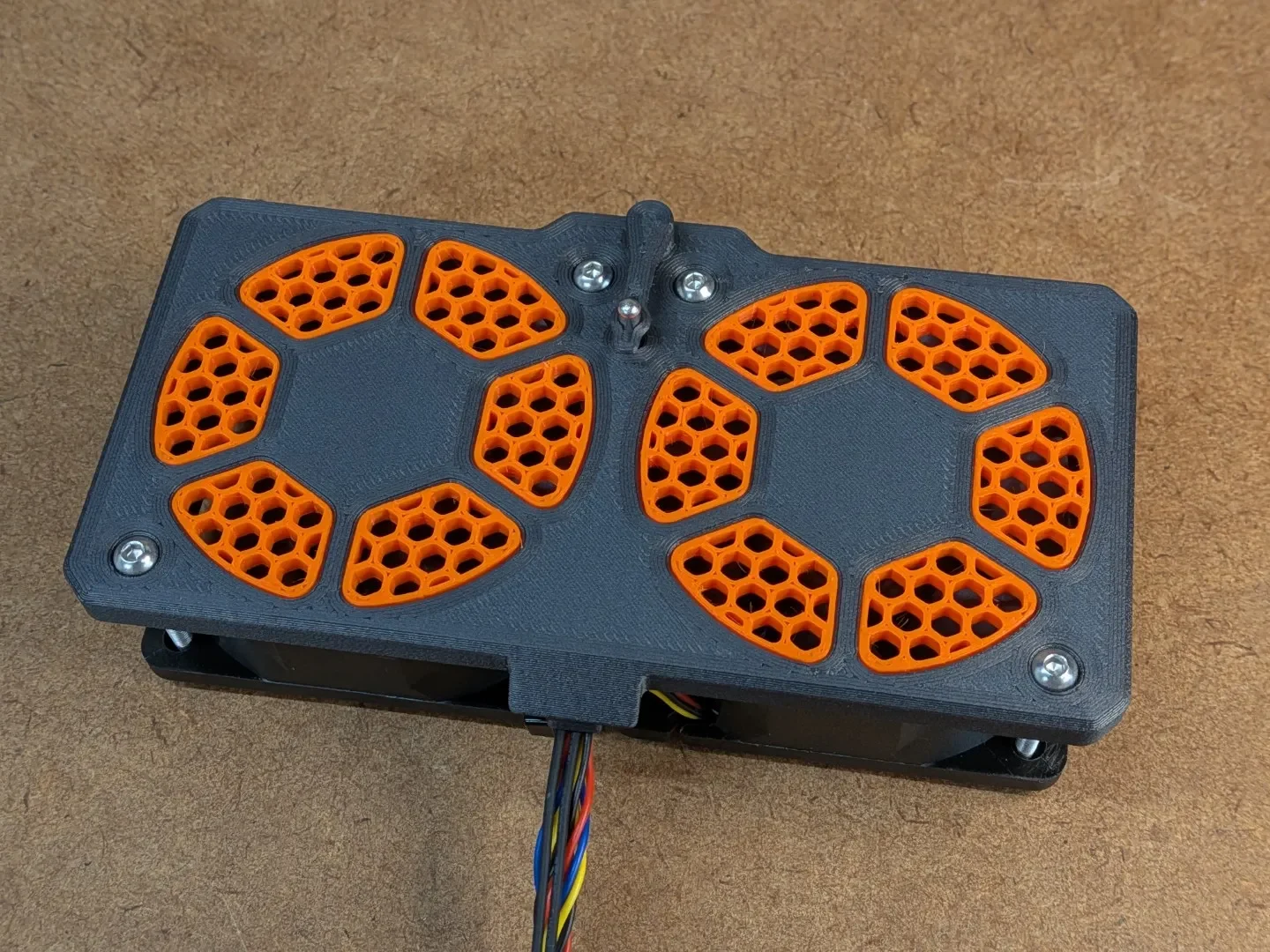

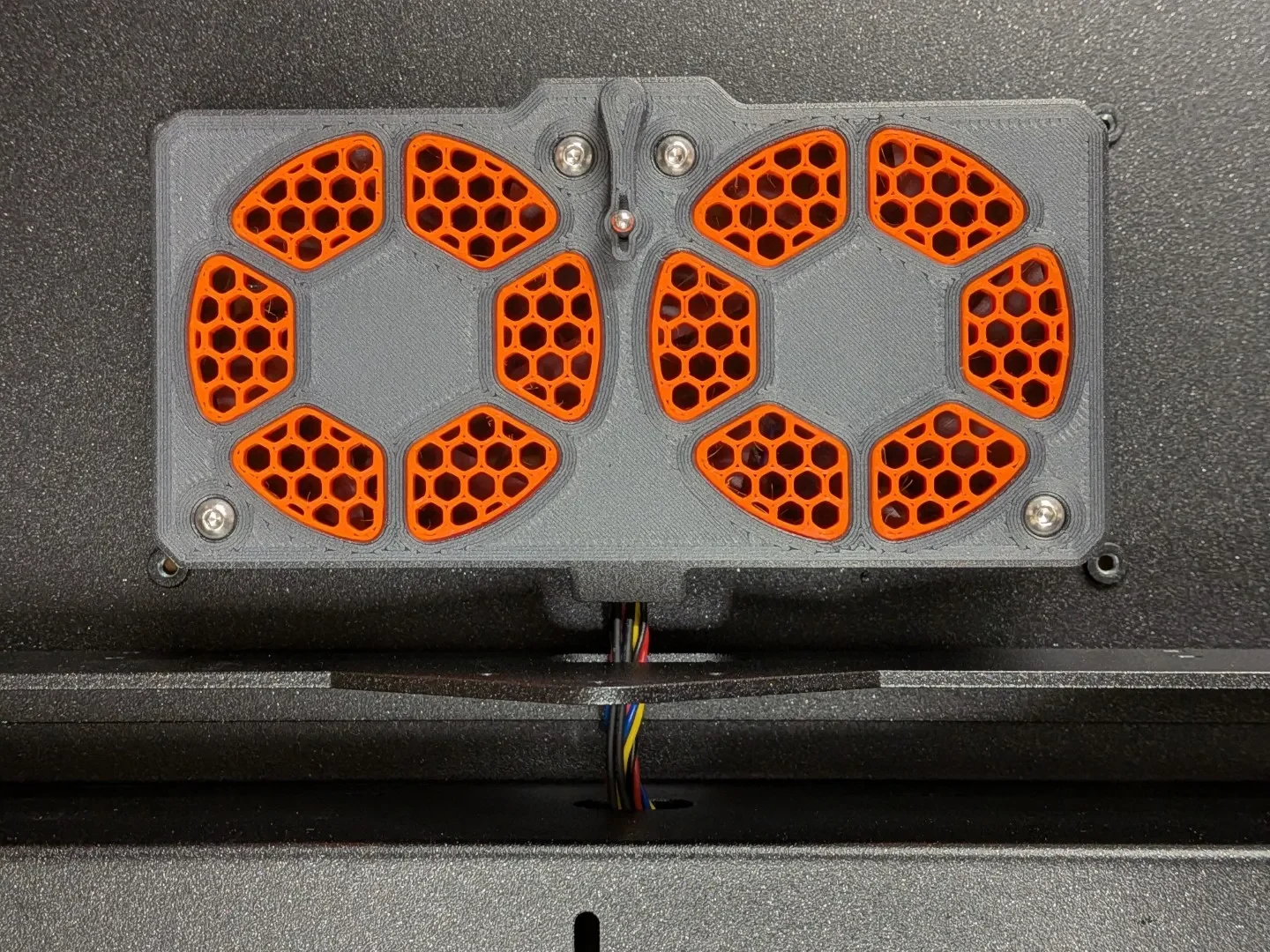

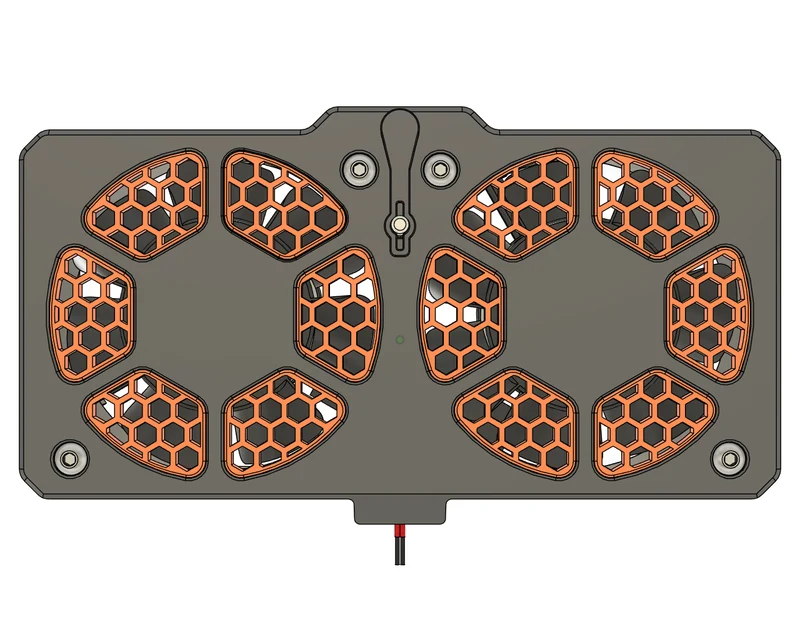

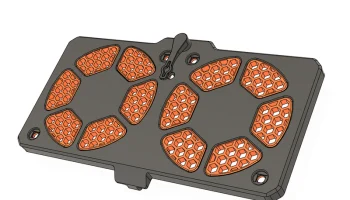

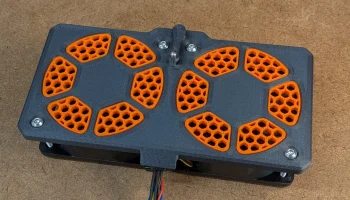

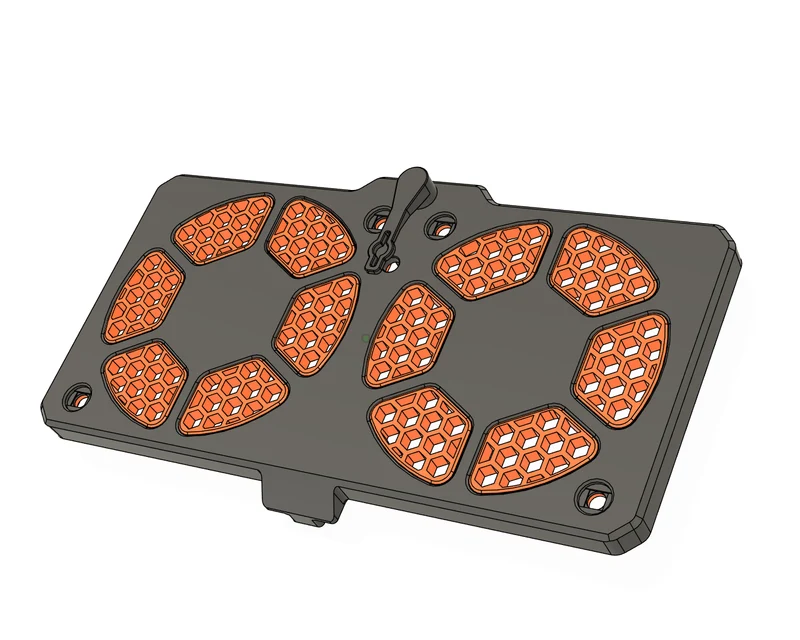

Эстетика и стабильность. Чистый и прочный дизайн, которого заслуживает ваш CORE One. Конечно, с защелкивающимися сетчатыми вставками, которые можно распечатать в акцентном цвете… а что еще это должно быть, как не Prusa Orange .
Как это построить

1. Выберите свой вариант:

Существует два варианта крепления термистора:

В одном используется термофиксирующая вставка M3x5x4, а другой просто вкручивается в пластик. Я рекомендую использовать термофиксирующую вставку, поскольку она немного упрощает сборку. А вот другой вполне подойдет, просто будьте осторожны, чтобы не погнуть деталь при сборке. Не держите его за кончик, а только за круглую вершину.

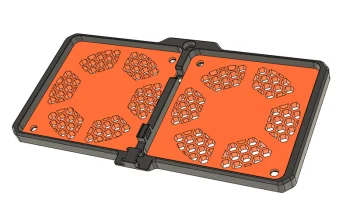

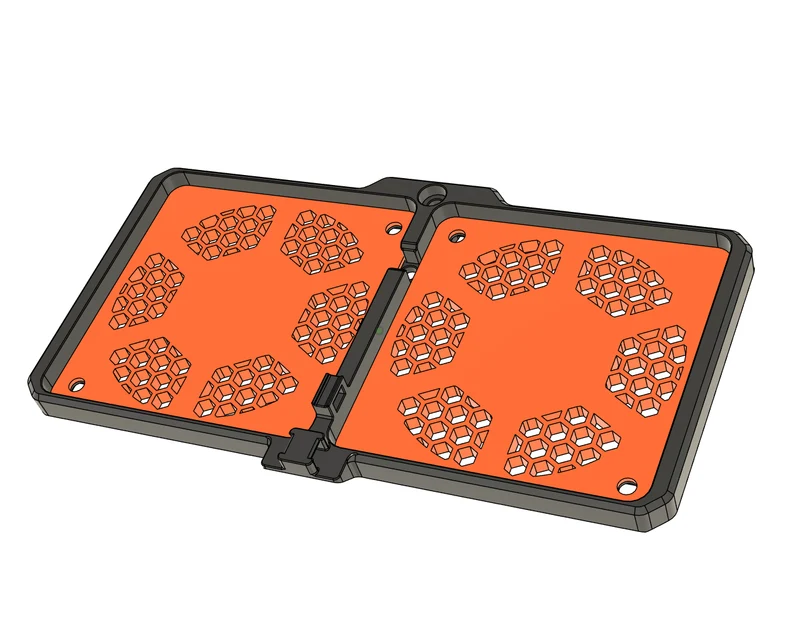

Два варианта сетчатых вставок:

Стандартным должен быть вариант 0-10 (с допуском 0,10 мм), который должен обеспечить удобство привязки.

Но если у вас есть какие-либо проблемы, используйте вариант 0-15 (с допуском 0,15).

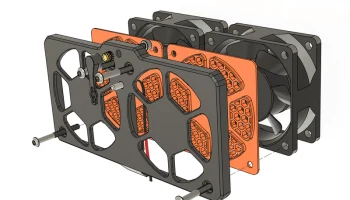

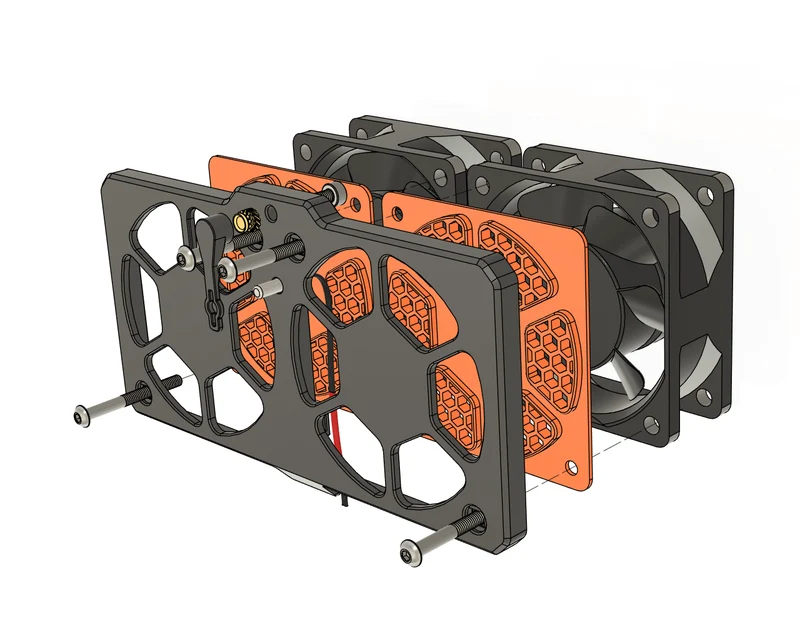

2. А дальше просто следуйте картинкам:

Настройки печати

Важно: расположение шва

Механизм крепления термистора будет прочным, но убедитесь, что ломтерезка не помещает шов в эту конкретную область. Избегайте частей, отмеченных красным, и не помешает усилить шов внутри, где он отмечен зеленым.

Что касается настроек печати, на самом деле нет ничего конкретного, что нужно знать. Вот что я использовал:

Нить: Prusament PC-CF для интерьера и ASA для акцентных деталей.
Высота слоя: 0,2
Ширина экструзии: 0,4
Периметры: 4
Верхний/нижний слои: 5
Заполнение: 40 %
Поддержка: Нет
спецификация
Винт M3x30 мм с полукруглой головкой ISO 7380 (4 шт.)
Технически, оригинальные винты SHC тоже подойдут, но использование BHC даст вам на 1 мм больше зазора до ремней, а также выемка на верхней поверхности предназначена для головок BHC немного большего размера.
Винт с головкой под торцевой ключ M3x6 мм или M3x8 мм (1 шт.)
Необязательно:
Термофиксирующая вставка M3x5x4 мм (1 шт.)
САПР

Как обычно, в разделе файлов находится собственный файл Fusion с полной временной шкалой проекта. Не стесняйтесь модифицировать его, размещать логотип на сетчатых вставках, создавать собственное крепление для термистора…
Только не забудьте поставить Лайк, если модель вам понравилась.
