Система крепления Skadis T-Nuts для перфорированных досок...

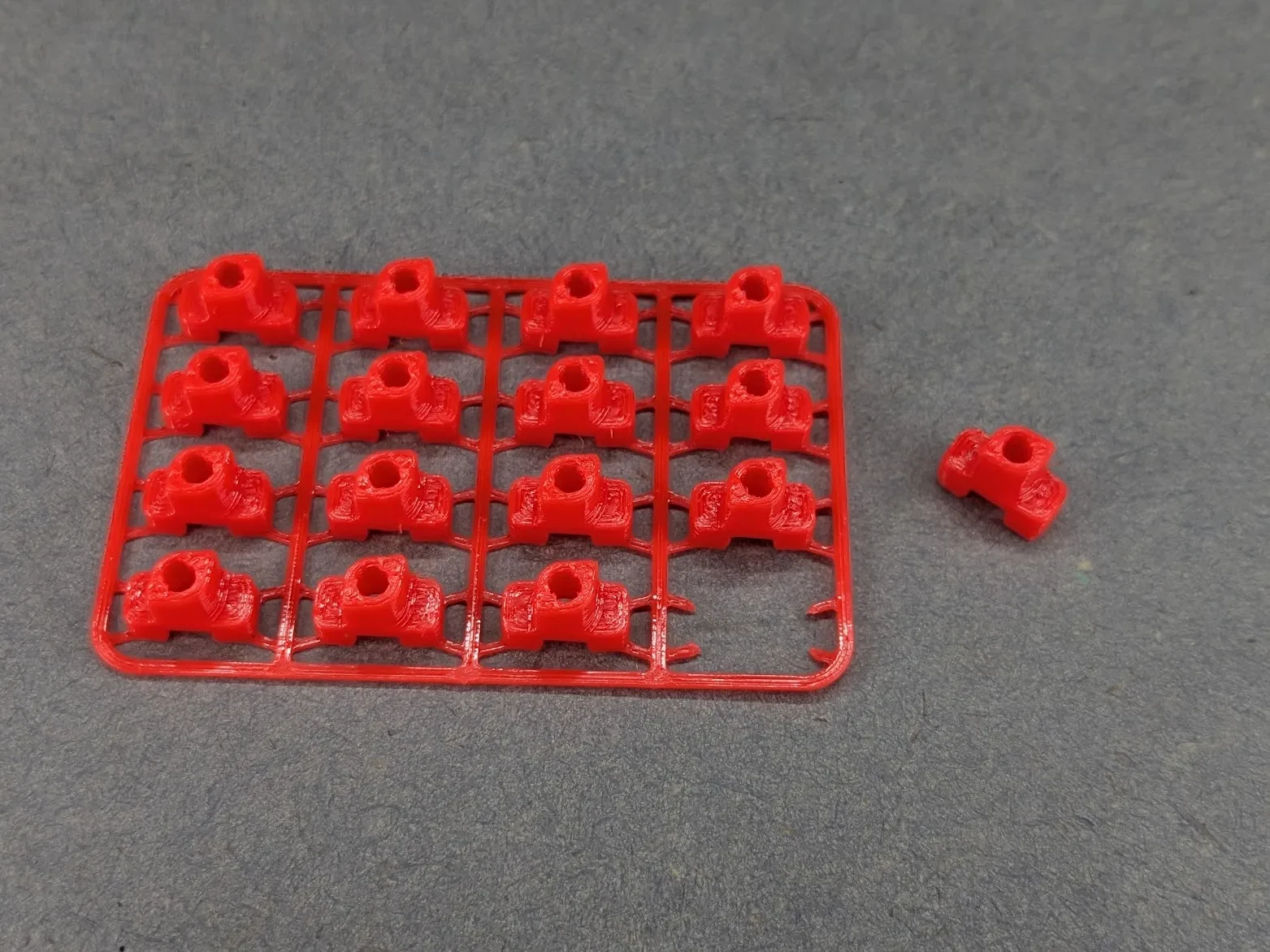

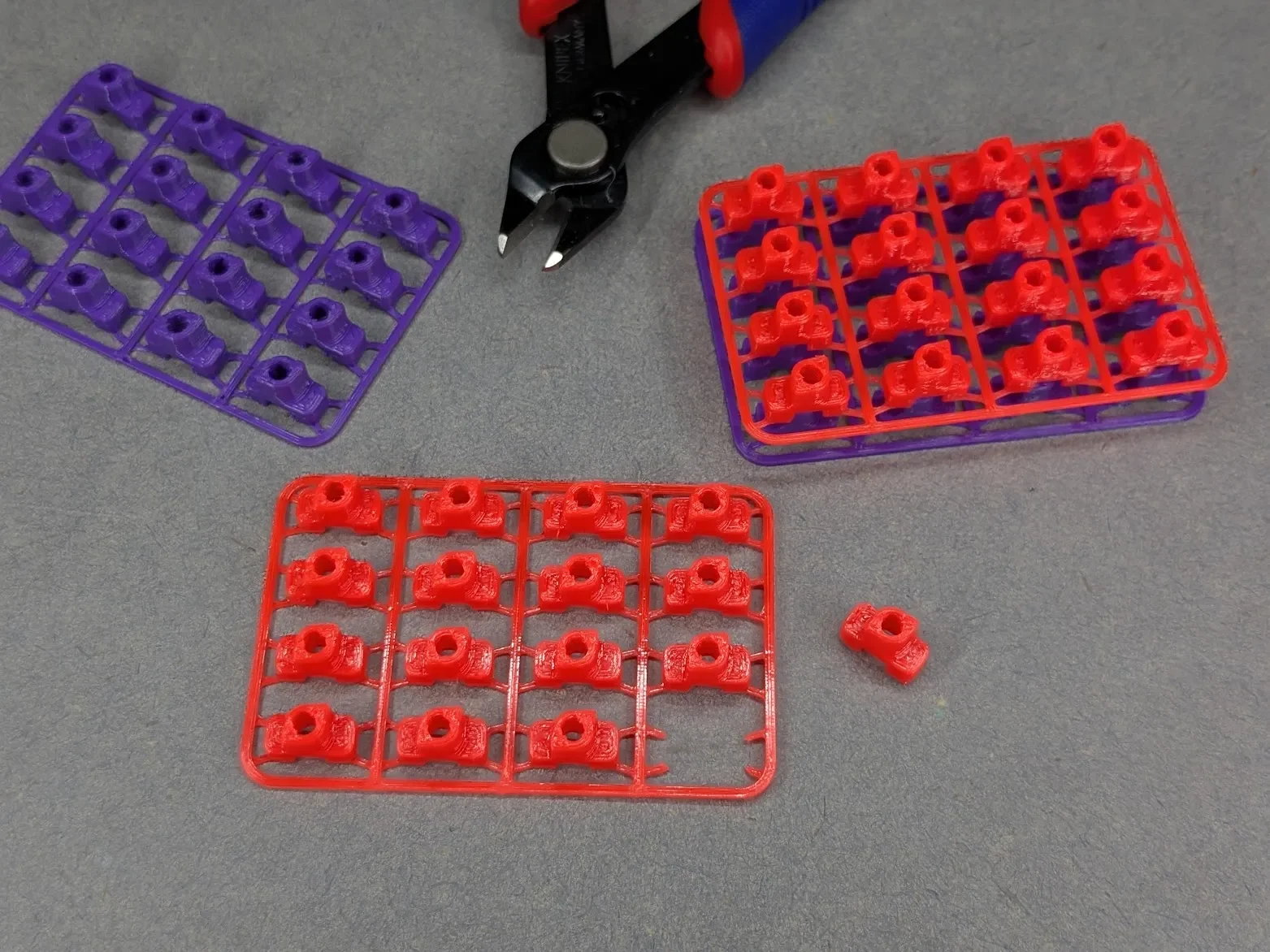

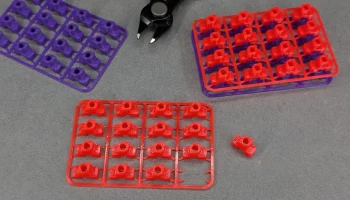

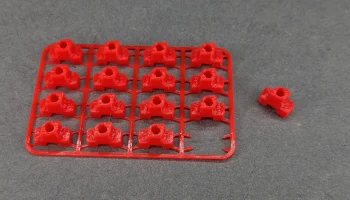

Это Т-образные гайки для перфорированных досок ИКЕА СКОДИС, которые значительно облегчают установку аксессуаров на перфорированную доску. Вам больше не придется проектировать специальные монтажные крючки для вашей детали. Все, что вам нужно, это отверстия и направляющие. Т-образные гайки выпускаются двух разных размеров для винтов M2 и M2,5. Ознакомьтесь с альтернативами для M3 в разделе часто задаваемых вопросов.

Помимо легкого создания собственных аксессуаров Skadis, вы можете использовать Т-образные гайки для надежного крепления других объектов без печати к перфорированной панели, просто просверлив отверстия с соответствующим расстоянием и используя отдельно распечатанные направляющие.

Откройте для себя аксессуары Skadis с Т-образными гайками

Вы можете найти множество аксессуаров Skadis, в которых используется система крепления Skadis T-Nuts, в коллекции Skadis T-Nuts (более 450 моделей и их количество постоянно растет). Я регулярно добавляю в эту коллекцию новые совместимые модели, которые нахожу. Также загляните в раздел ремиксов.
Если вы создаете совместимую модель, используйте тег «skadistnut», чтобы я мог ее найти.

Как работают Т-образные гайки?

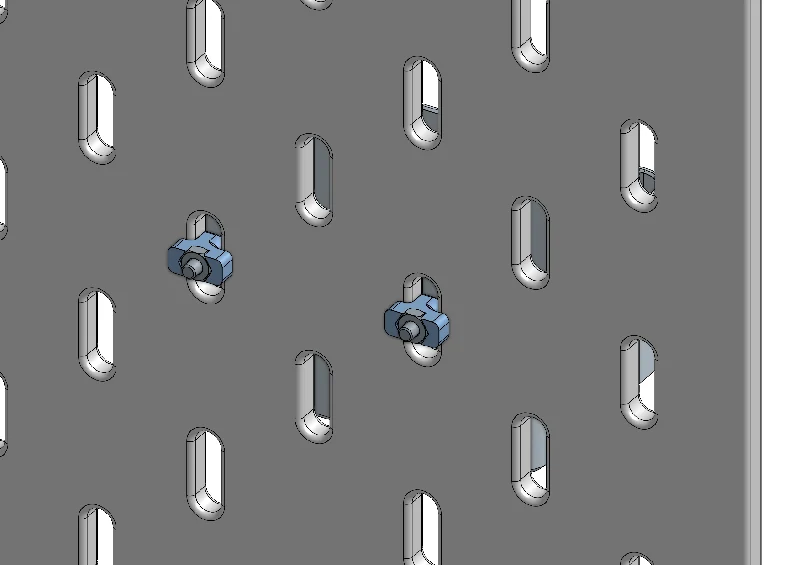

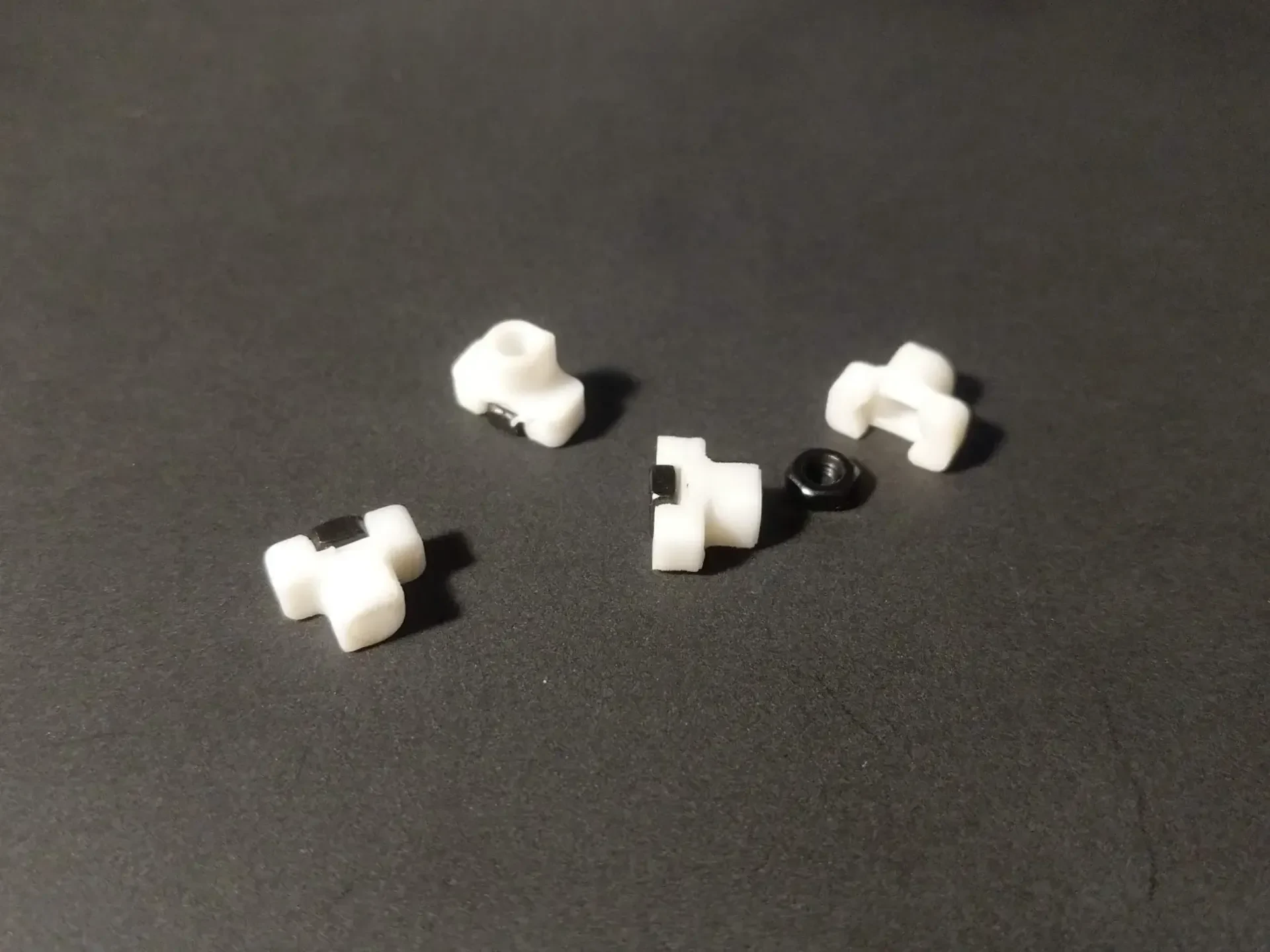

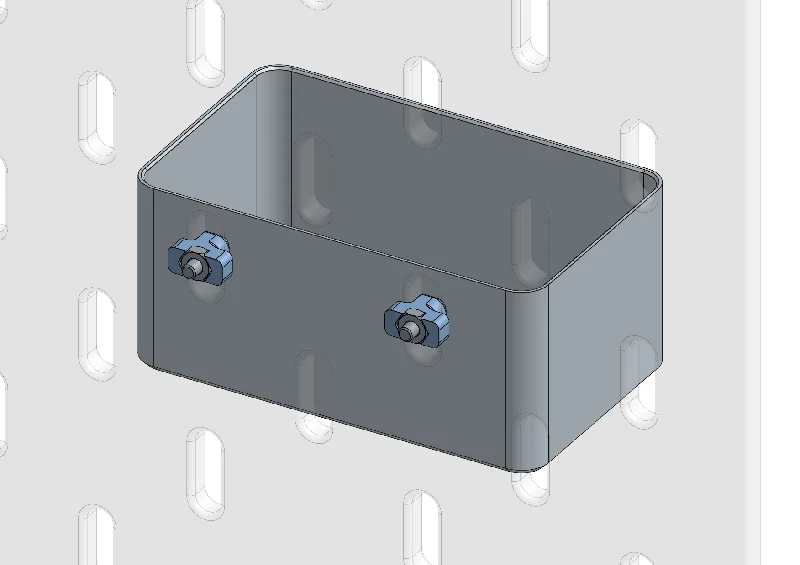

Т-образные гайки Skadis работают так же, как вставные Т-образные гайки для алюминиевых профилей, с которыми вы, возможно, уже знакомы. Поворот винта по часовой стрелке (затягивание) приводит к фиксации Т-образной гайки в горизонтальном положении, а поворот винта против часовой стрелки (ослабление) возвращает ее в вертикальное положение. Это связано с формой лимона, если смотреть на Т-образную гайку сверху.

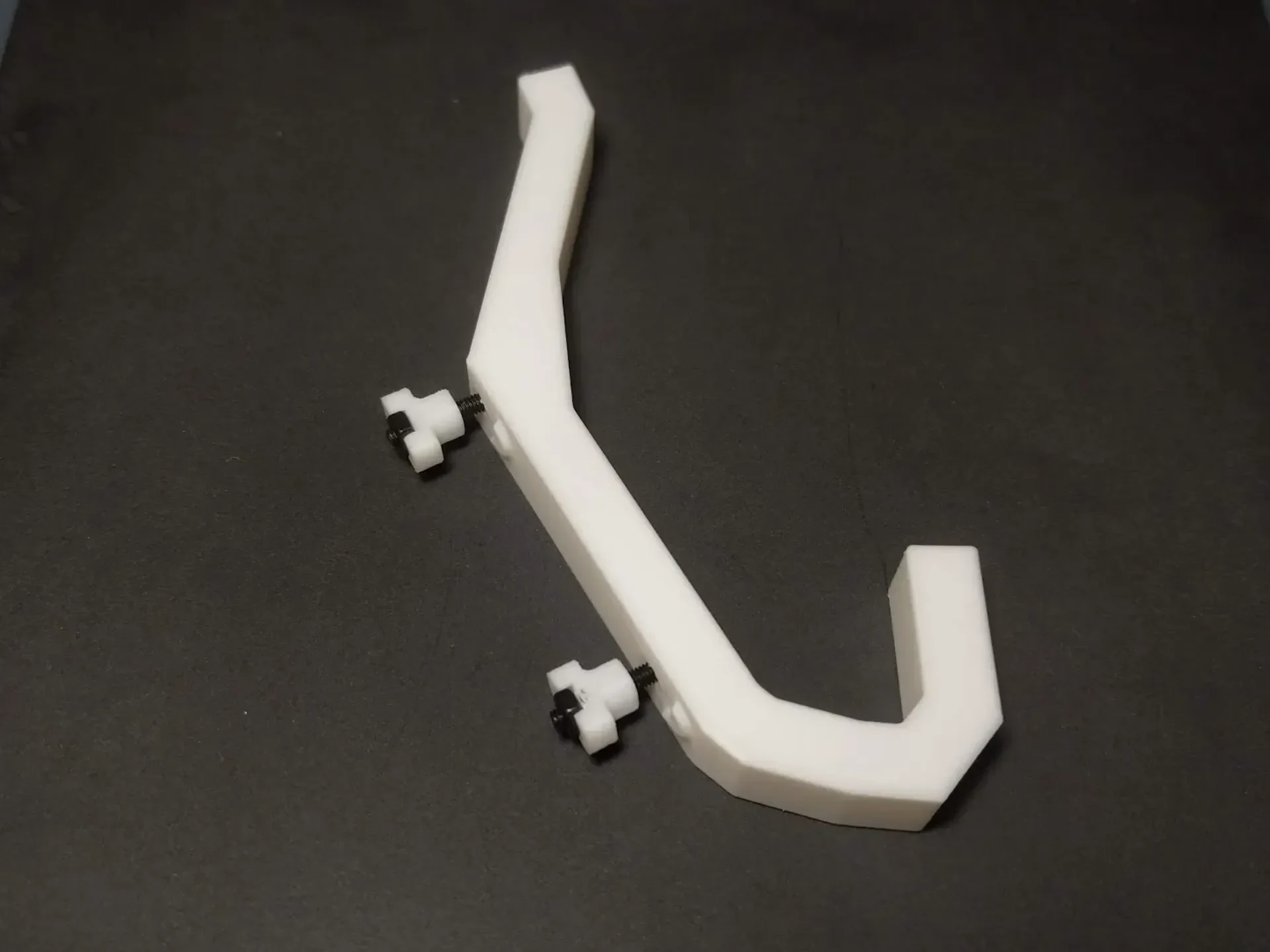

Посмотрите видео ниже, чтобы узнать, как можно прикрепить к доске Skadis простой крюк с Т-образными гайками. Его легко позиционировать благодаря встроенным направляющим. Во второй половине показан вид с задней стороны доски, где вы можете увидеть, как Т-образная гайка фиксируется в горизонтальном и вертикальном положении.

Почему Т-образные гайки предпочтительнее крючков и зажимов?

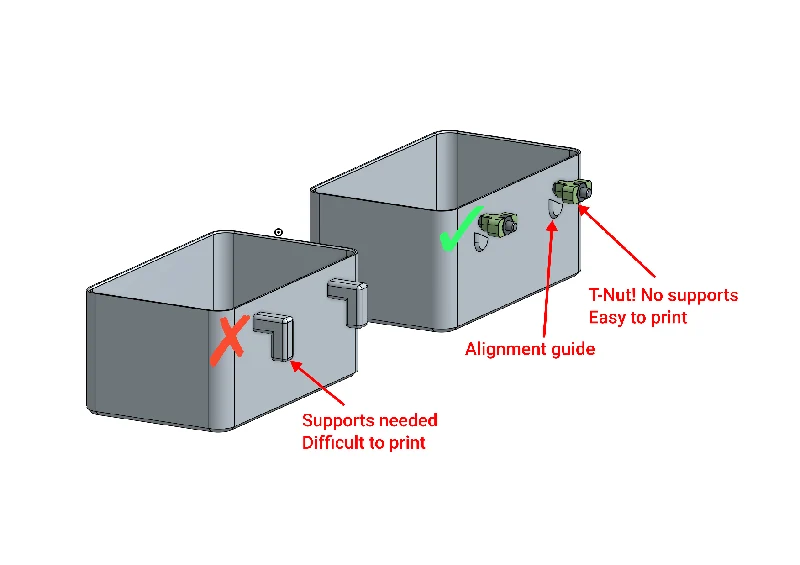

Вам не нужно включать в свой дизайн крючки L-образной формы, из-за которых для вашей детали может потребоваться вспомогательный материал или затруднить печать.

Встроенные крючки часто легко ломаются из-за неудачной ориентации слоев.

Клипы могут быть громоздкими и непривлекательными визуально.

Вам не нужно искать идеальные допуски для своих крючков. Крючки часто имеют свободную посадку или слишком тугие, и их трудно установить или снять. Т-образные гайки подходят всегда.

Т-образные гайки обеспечивают очень прочную фиксацию, их легко устанавливать и снимать с помощью отвертки, не повреждая перфорированную доску.

Т-образные гайки низкопрофильные, не громоздкие, их легко спрятать в нестандартных деталях.

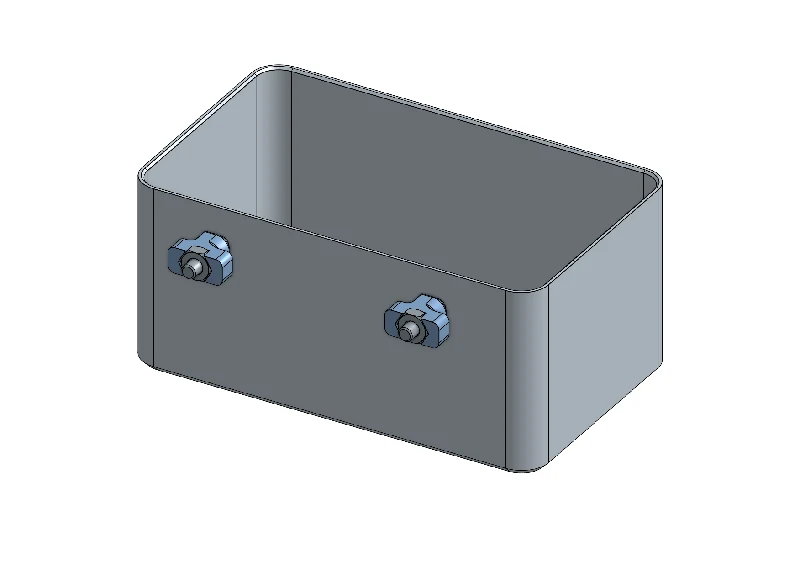

Вы можете превратить существующие аксессуары (с печатью или без печати) в аксессуары SKÅDIS, просто просверлив отверстия в нужных местах.

Каковы недостатки?

Нужны винты. Вам понадобится один винт M2 или M2,5 и соответствующая гайка для каждой Т-образной гайки. И, следовательно, отвертка для установки аксессуаров.

Существуют конструкции, в которых доступ к отвертке может быть затруднен.

Для аксессуаров, которые необходимо часто перемещать, Т-образные гайки могут оказаться неподходящим решением. Это не займет много времени, но вам понадобится отвертка.

Вам следует спроектировать направляющие для выравнивания вашей детали, потому что Т-образные гайки должны быть центрированы в отверстии перфорированной панели. Хотя ничего страшного. Дополнительная информация ниже.

Часто задаваемые вопросы

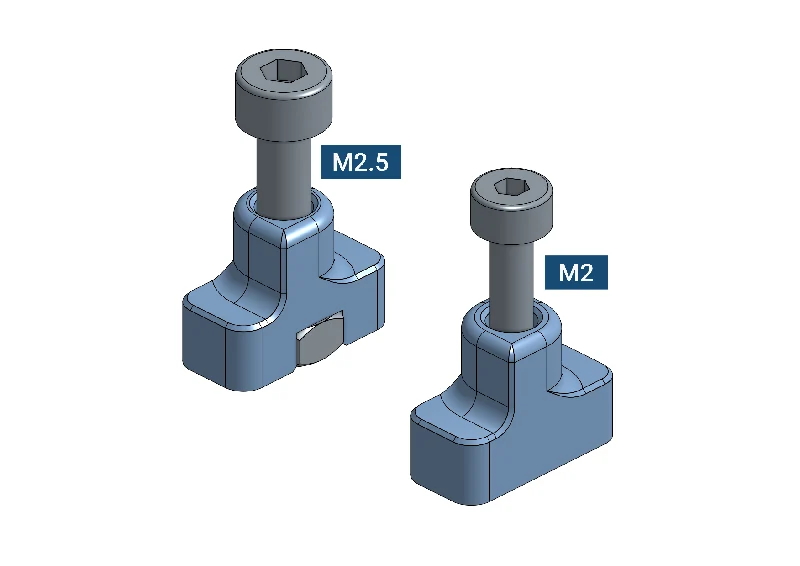

Должен ли я использовать оборудование M2 или M2.5?
Если возможно, используйте M2,5. Винты M2,5 прочнее, а головка винта больше, что распределяет давление на немного большую площадь, что снижает нагрузку на вашу часть тела. Версия M2 существует потому, что винты M2 иногда легче найти в хозяйственных магазинах.

Почему нет версии М3?
Гайки М3 слишком большие и не проходят через отверстия. Отверстия в перфорированной плите Skadis имеют ширину 5 мм, а шестигранные гайки M3 DIN934 имеют диаметр 5,5 мм.

Однако другие дизайнеры разработали варианты Т-образных гаек, подходящие для винтов M3, которые вы, возможно, захотите проверить. Некоторые аксессуары, предназначенные для винтов M2,5, можно легко переоборудовать в M3, расширив отверстие сверлом 3 мм.
Ознакомьтесь с этими адаптациями M3:

Для прямого винта T-Nuts от rynn используется резьба M3 и M4, которая врезается в печатную деталь с помощью метчика.

В M3 T-Nuts от Samuel Häberli используется резьба M3, которая врезается в напечатанную деталь с помощью метчика.

Т-образная гайка M3, в которой используется br
