PolyRoller - плавное прокатывание с KID'nR для PolyDryer....

Мне очень нравятся коробки PolyDryber: общая концепция великолепна, форм-фактор идеален, классный дизайн,… но есть некоторые конструктивные недостатки, которые необходимо исправить. Но не волнуйтесь, вы справитесь!

Примечание. Я разработал модель так, чтобы она идеально работала в моем конкретном случае использования, используя силикагелевый валик с центральной катушкой KID'nR и KID'nR XL с коробками PolyDryer. Целью было сделать его точным и без каких-либо компромиссов (а не сделать его универсальным). Это параметрический дизайн, и я экспортировал для вас модель с шагом 0,2 мм, чтобы вы нашли все, что вам нужно (в противном случае напишите мне сообщение). И, конечно же, в разделе «Файлы» также есть файл САПР.

Похожие модели

И вот, наконец, обязательное настенное крепление для вашей сушилки PolyDryer:

Благодаря захватывающему механизму защелкивания!

Посмотрите: POLYmount

Итак, в чем проблема с PolyDryer… мне он подходит?

Нижние оси имеют слишком малый диаметр и просто не подходят к подшипникам.

Оси имеют острые края, которые постоянно трутся о корпус PolyDryer, «шлифовывая» его.
→ Таким образом, общий опыт катания «улучшаем»

Перемещение коробки вокруг катушки внутри будет делать то, что она хочет.

Наконец, отсек для силикагеля слишком мал, и заменять гель внутри совсем неинтересно.

Кроме всего этого, коробка прослужит долгие годы, выполняет свою основную функцию и на качестве печати неисправности почти не отразятся… Но это могло бы быть намного лучше.

А что такого хорошего в этой модели?

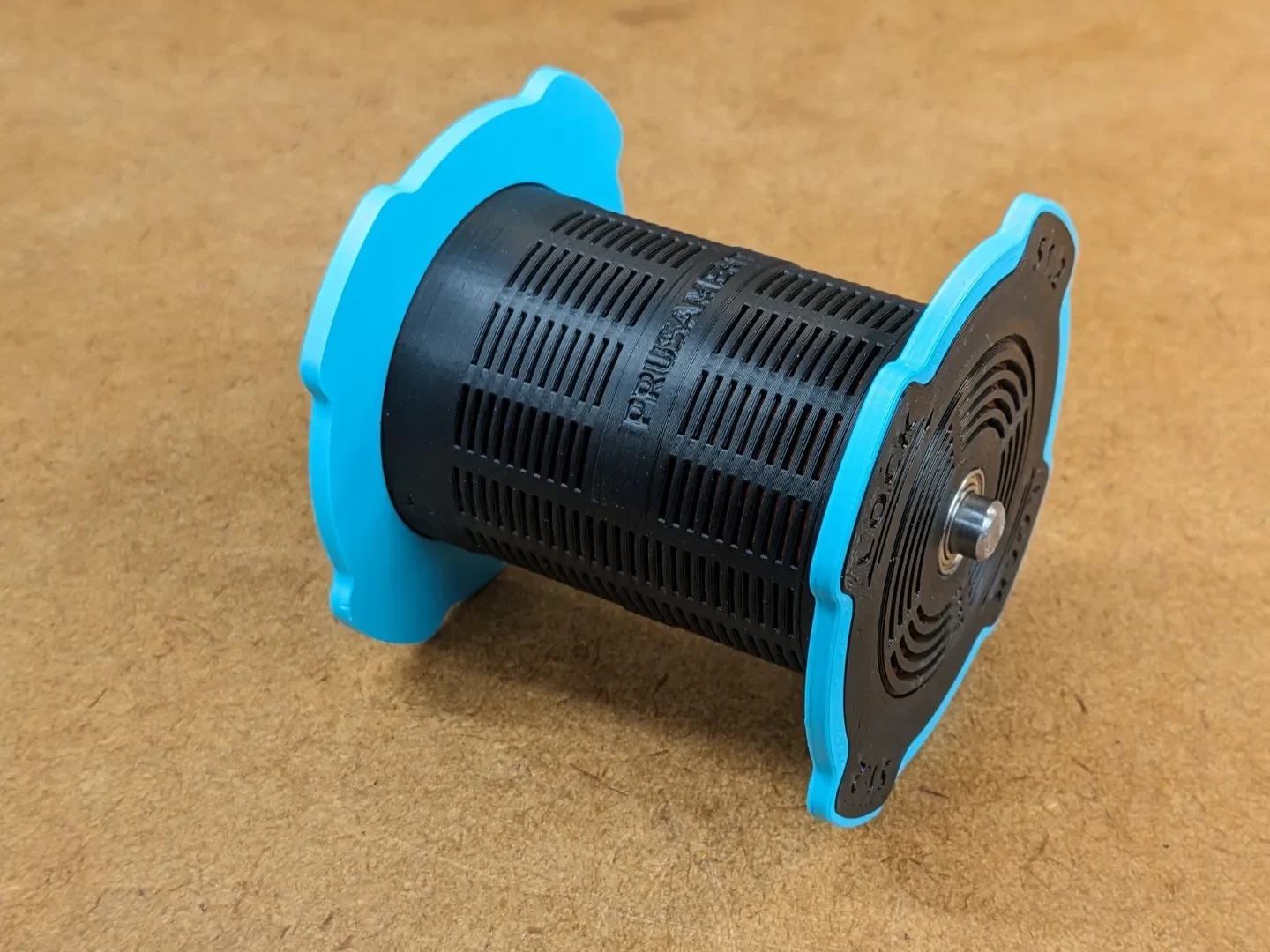

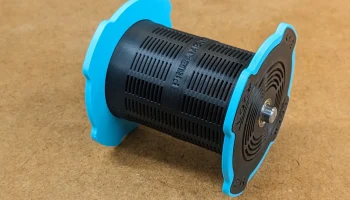

Шпуля будет катиться, катиться и катиться… почти без трения и настолько плавно, насколько вы этого хотите, с регулируемым «перерывом» для контроля сопротивления качению.

Он повторно использует подшипники, поставляемые с PolyDryer.

Он обеспечивает дополнительное место для силикагеля (при использовании KID'nR и KID'nR XL), который легко заменить вместе с катушкой.

Катушка надежно удерживается на месте даже при бросании PolyDryer.

Есть ли недостатки?

Единственным реальным недостатком является то, что держатель катушки (и KID'nR (XL) должен быть определенного размера в зависимости от вашей катушки. Но напечатанные детали настолько малы и быстро печат��ются, что это не должно быть большой проблемой.

Кроме того, вам нужно отрезать стальную/алюминиевую ось толщиной 8 мм по нужной длине. Вы сможете достать и вырезать несколько из них за то время, пока ваш принтер печатает крепления для катушек, и это не должно вам почти ничего стоить.

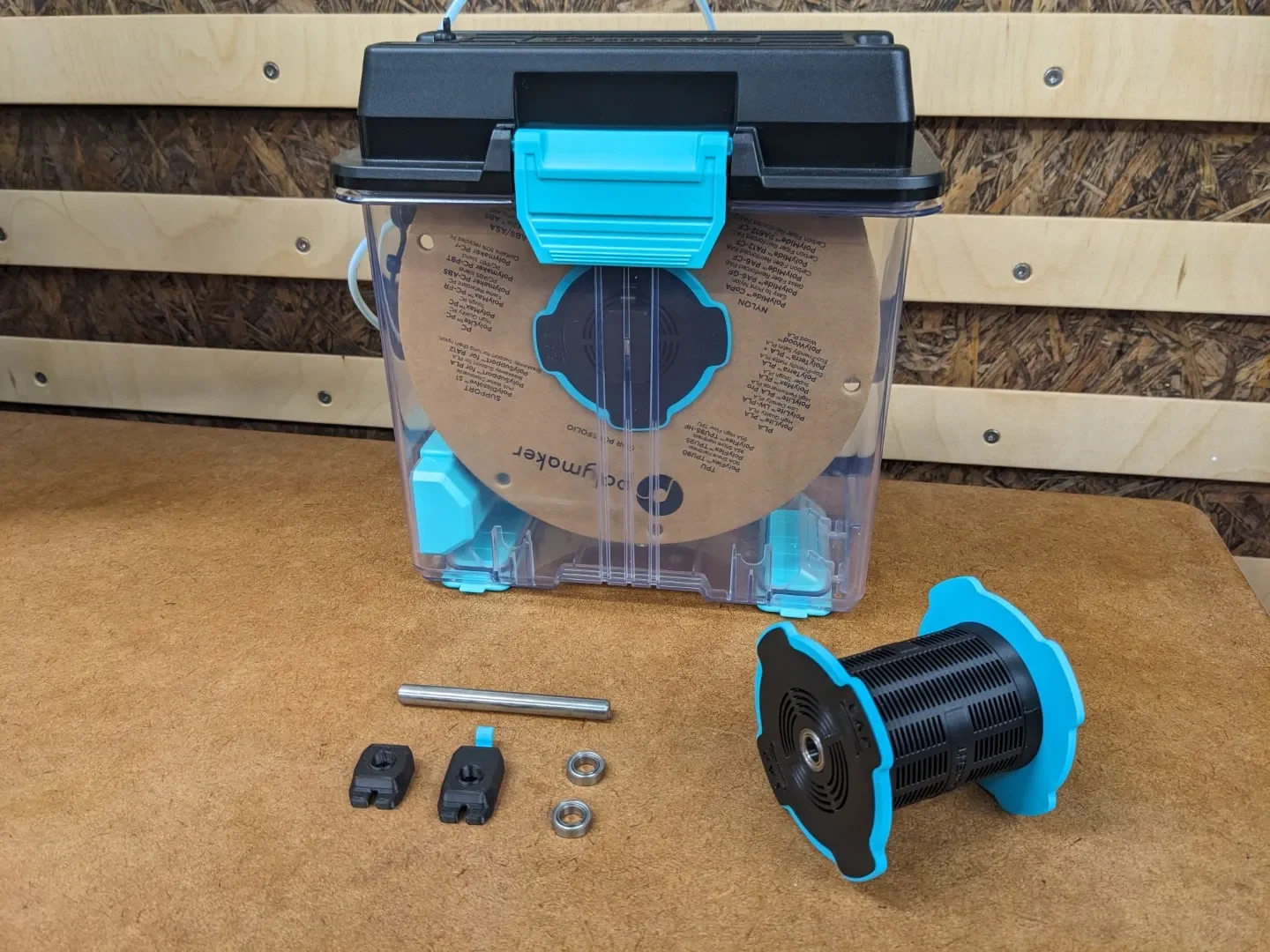

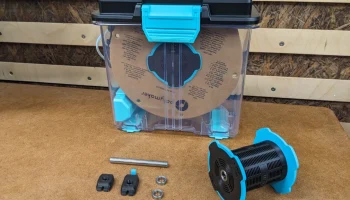

спецификация

1 х стальная/алюминиевая ось длиной 84 мм

2 подшипника MR148ZZ (2 из 4, которые идут в комплекте с PolyDryer, покупать их не нужно)

Печатные детали

Приобретите KID'nR или KID'nR XL для вашей катушки, конечно же, вариант с роликами и с проставками (цвет акцента).

Проверьте значение высоты, напечатанное на канистре, например. для Прусамента это 73,8 мм

Теперь выберите детали PolyRoller правильного размера.

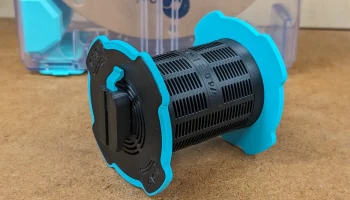

1 х базовое крепление

1 х сломанное крепление

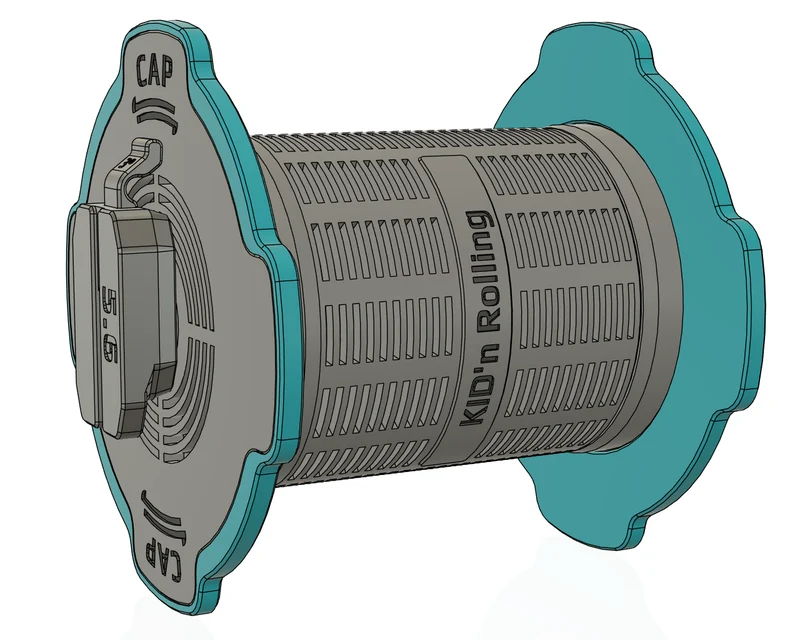

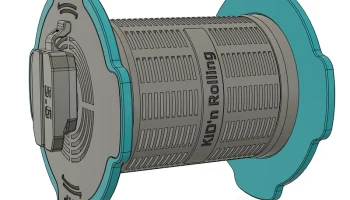

… так что [Базовое крепление] + [Разрывное крепление] + [KID'nR] = ~85 мм

→ для катушки Prusament, подходящей для креплений диаметром 5,6 мм.

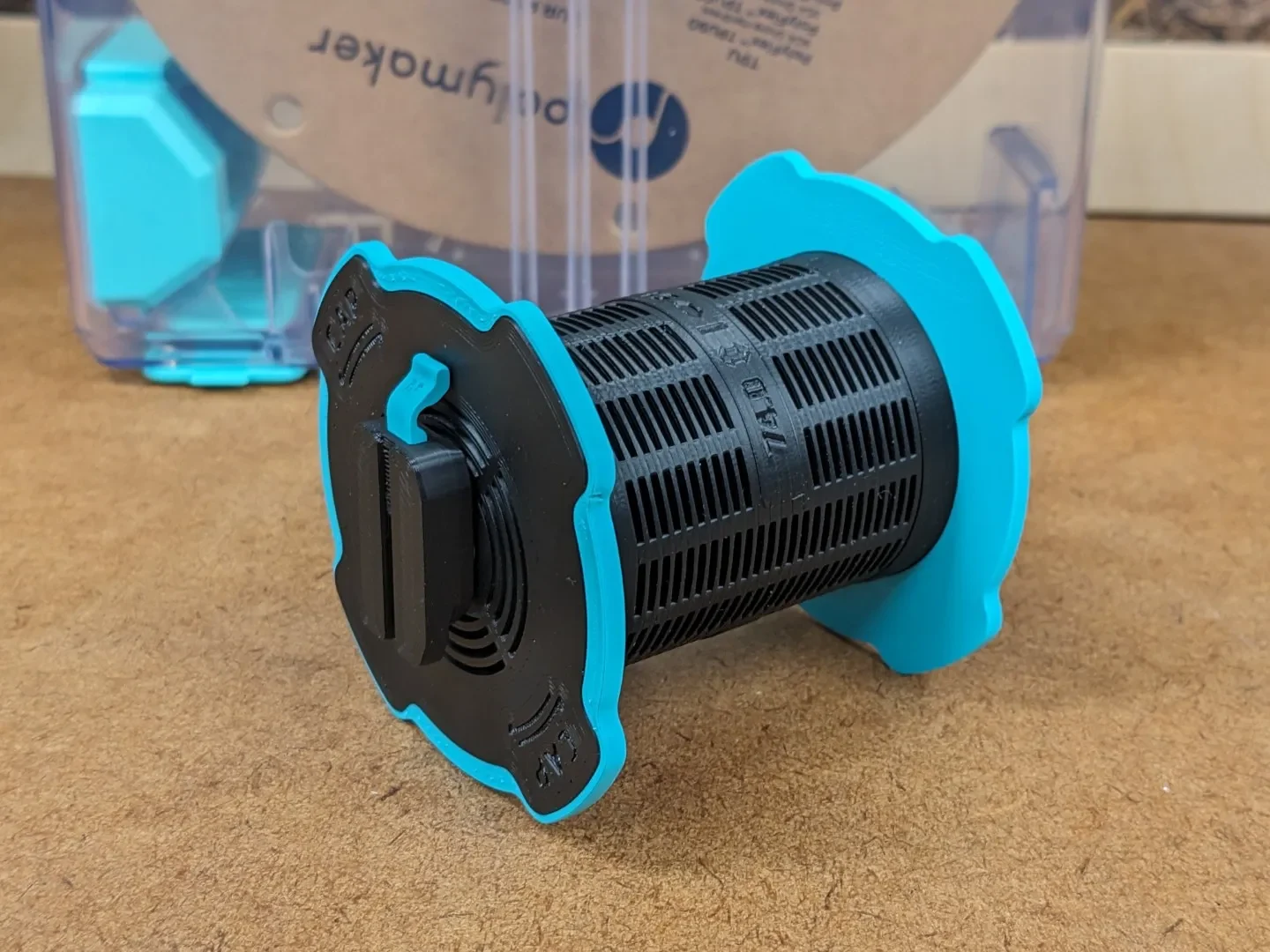

Распечатайте несколько перерывов и проверьте, что подходит вам лучше всего. Значение на тормозной части определяет «угол предварительной нагрузки», поэтому более высокое значение даст вам большее сопротивление качению. И будьте осторожны: без этого тормоза сопротивление качению настолько низкое, что катушка разматывается сама!

Идеальный размер креплений может немного зависеть от ваших конкретных коробок PolyDryer, поэтому вам нужно попробовать один размер, прежде чем печатать его для всех ваших коробок / катушек с нитью. Для меня диаметр 85 мм подходит для всех моих сушилок PolyDryers, и катушки надежно удерживаются на месте.

Печать и сборка

Ориентация печати:

Крепления должны располагаться на плоской стороне.

… и положить Break на бок, возможно, с краями для прилегания к кровати

Никакой поддержки не требуется.

Сделайте его сильным.

… и попробуйте использовать термостойкий материал, например ASA.

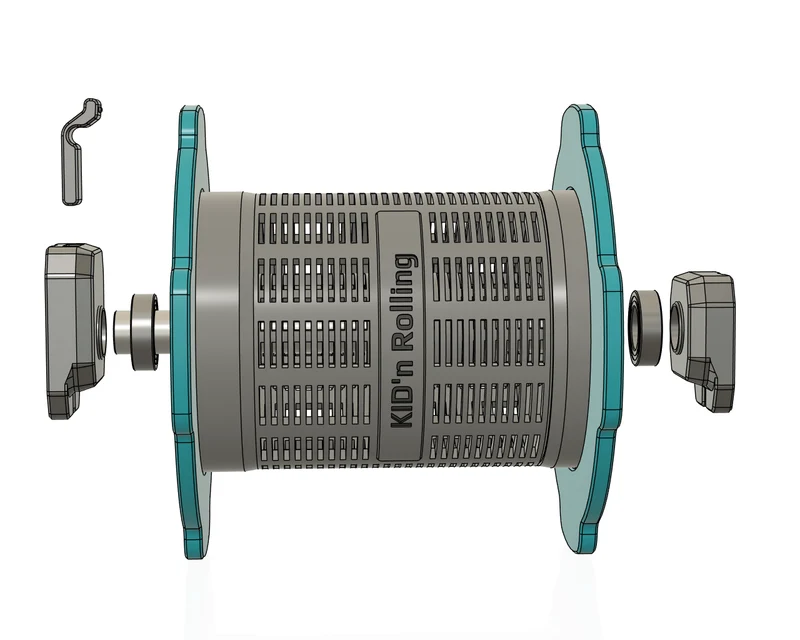

Для сборки просто следуйте рисункам: убедитесь, что разрыв находится на стороне крышки (а не на стороне стопорного кольца).

САПР-файлы и настройка

Модель создана в Autodesk Fusion и представляет собой параметрический дизайн. Таким образом, вы можете создать все файлы для вашего конкретного
