Разъем XT30 2+2 для SB2209/SB2240

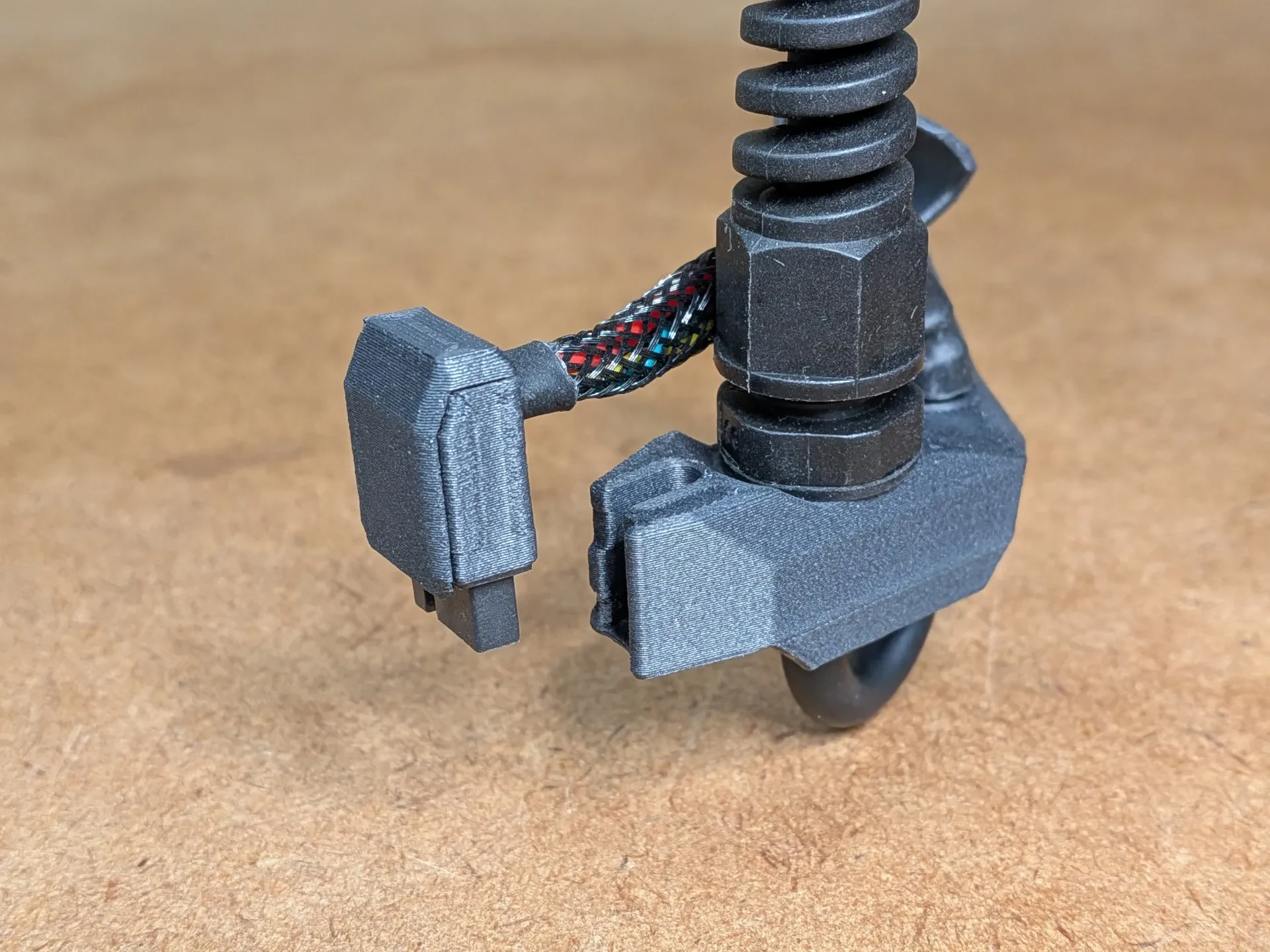

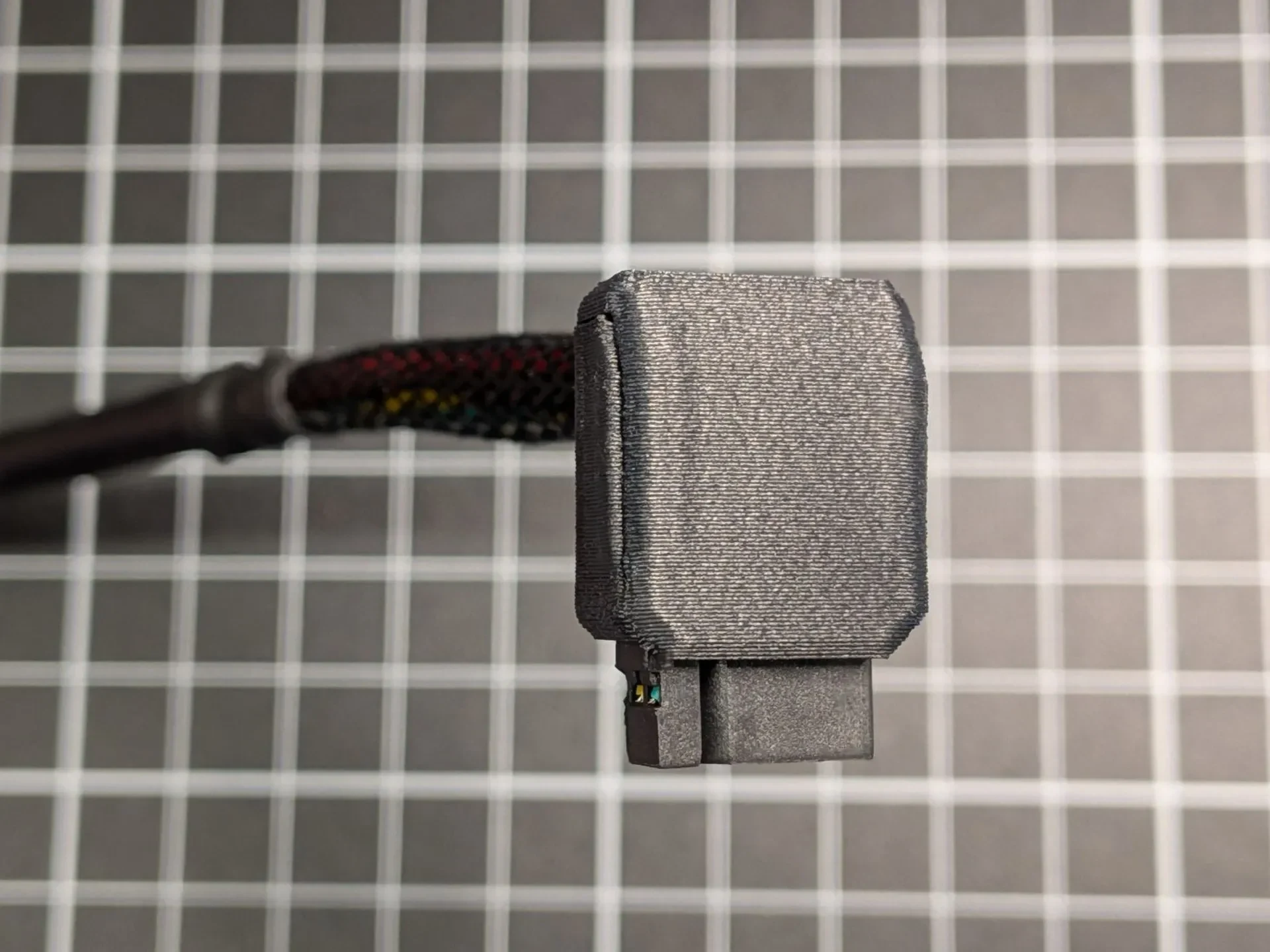

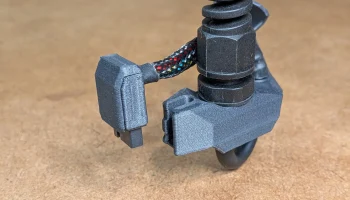

Специальная вилка XT30 2+2, предназначенная для плат BTT SB2209/SB2240. Создан с минимальной занимаемой площадью, чтобы обеспечить чистоту и беспрепятственность прокладки кабелей.
Модель-компаньон:

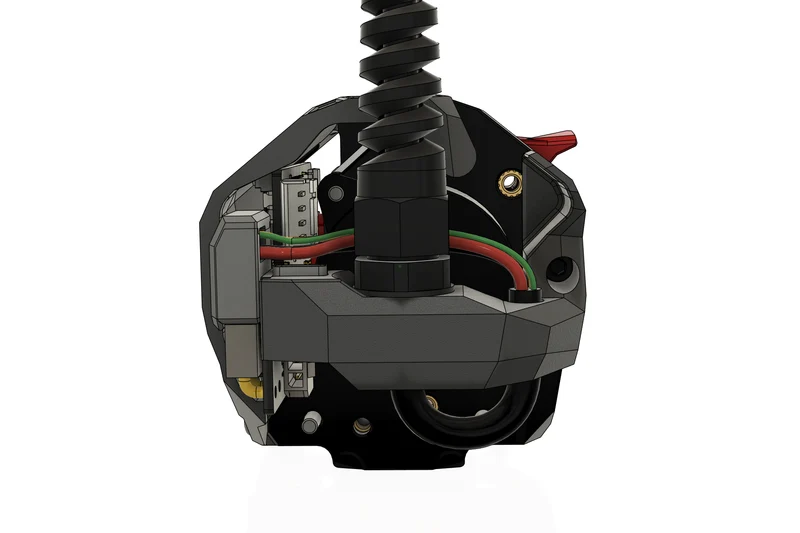

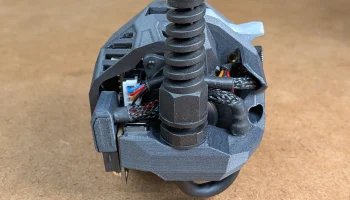

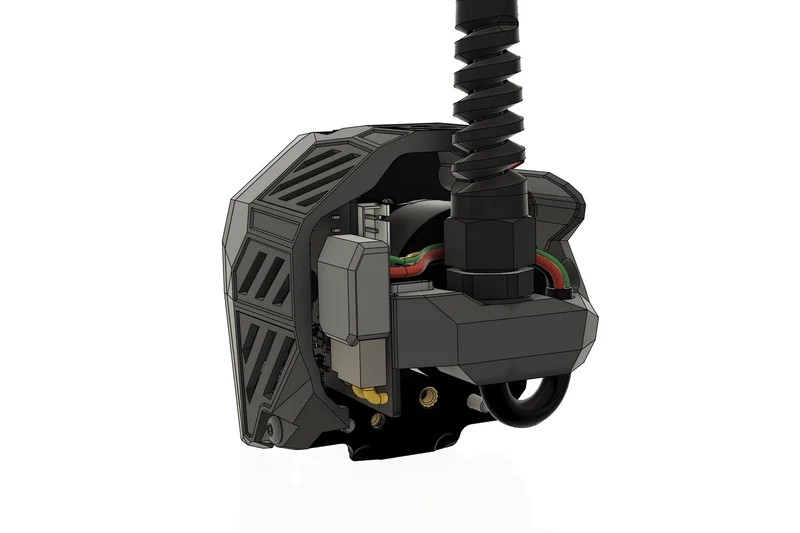

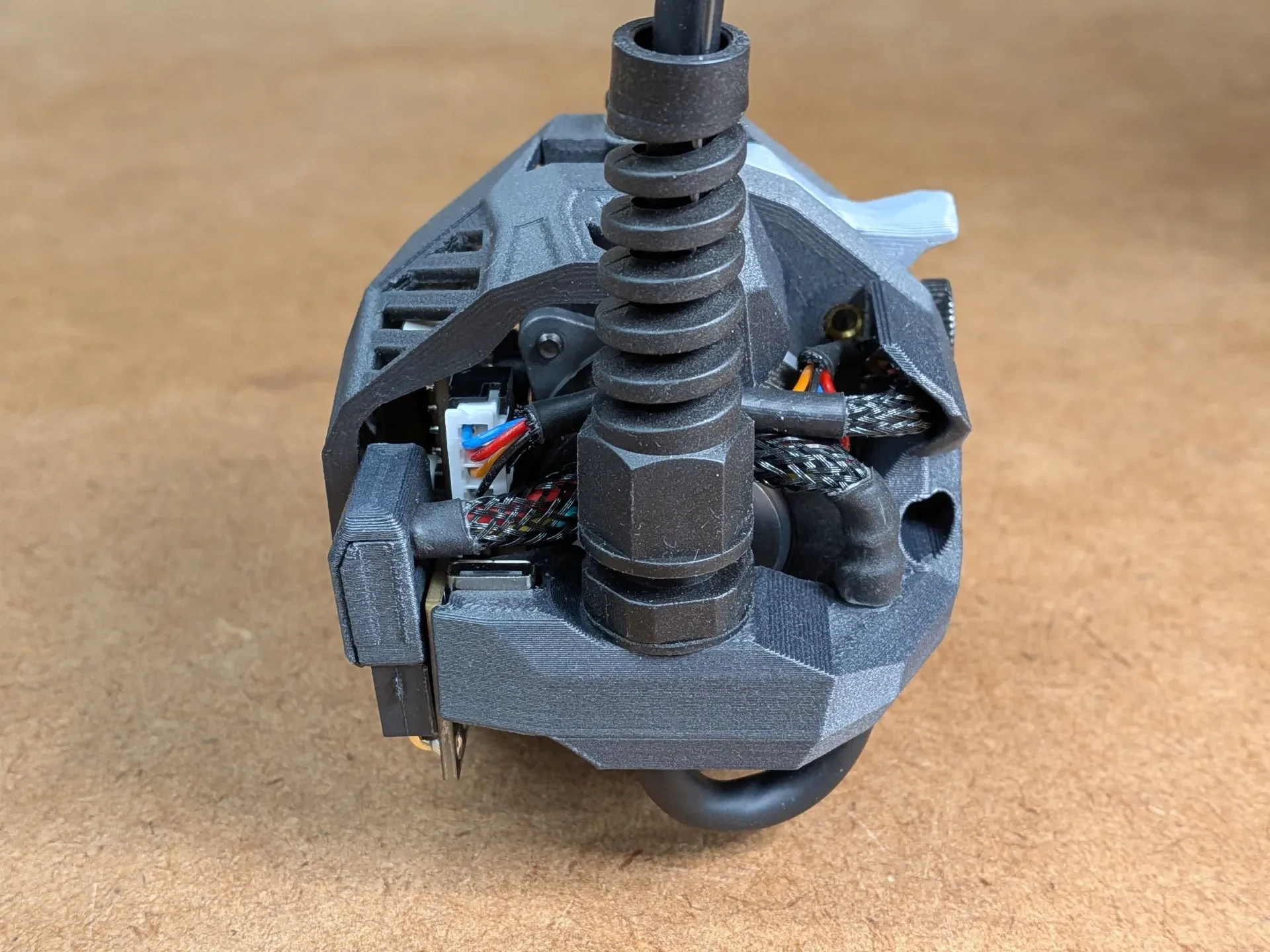

Используйте Cable Bridge PLUS, чтобы создать элегантное и сверхкомпактное решение для кабельной разводки вашего Stealthburner с CW2:
Кабельный мост PLUS для SB2209/SB2240
Усовершенствованная кабельная перемычка для SB2209/SB2240 с сальником PG7, крышкой шагового кабеля и креплением из стального троса — гладкая и компактная.
Эта вилка намеренно не имеет встроенного устройства защиты от натяжения. Сохранение минимальной занимаемой площади было ключевым приоритетом, поскольку чистая проводка является проблемой для SB2209/SB2240. Кабельный ввод уже закреплен кабельным вводом PG7 и точкой крепления кабеля на перемычке, поэтому проводка к вилке все равно не сместится. Просто используйте термоусадочную трубку (с клеем) поверх паяных соединений разъема XT30 2+2.
Особенности:
Минимальная занимаемая площадь — спроектирован так, чтобы сидеть заподлицо, не добавляя объема.

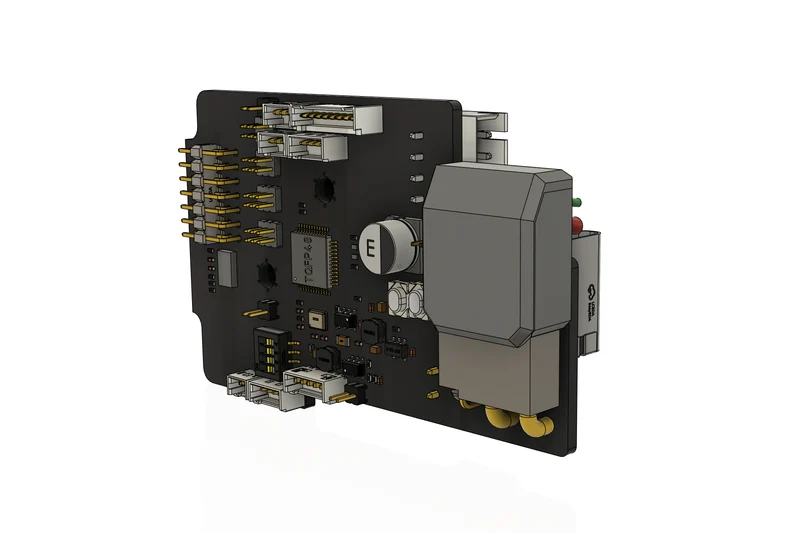

Совместим с панелями инструментальных головок BTT SB2209 и BTT SB2240.
Идеально сочетается с Cable Bridge PLUS, образуя комплексное решение для прокладки шлангокабеля.
Сборка
Убедитесь, что провода передачи данных примерно на 15 мм длиннее, чем провода питания. Рекомендуемая длина проводов при использовании Cable Bridge PLUS — 75 мм для передачи данных и 90 мм для питания.
А теперь просто следуйте картинкам… и получайте удовольствие от сборки!
Настройки печати
Просто используйте стандартные настройки печати VORON.
