Генератор досок Toolgrid

Панель инструментов

Примечание. MaxTheSpy обновил свою модель, добавив дополнительные улучшения и более подробные объяснения настроек, чем у меня. Возможно, вам будет проще использовать: https://www.printables.com/model/884488-opengridmount-custom-grid-board-toolgrid-toolify3d.

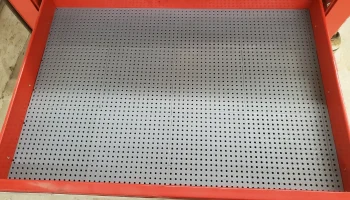

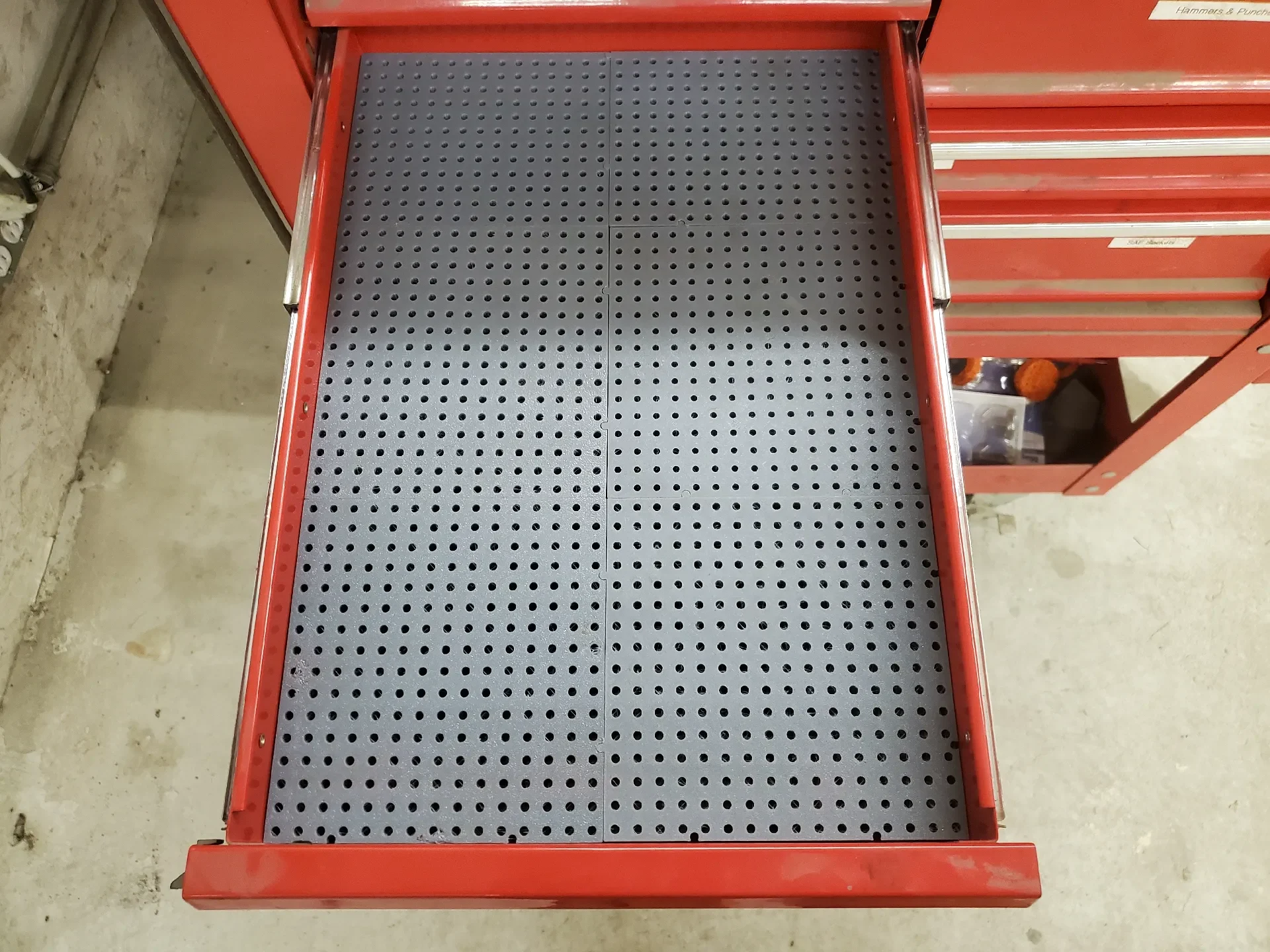

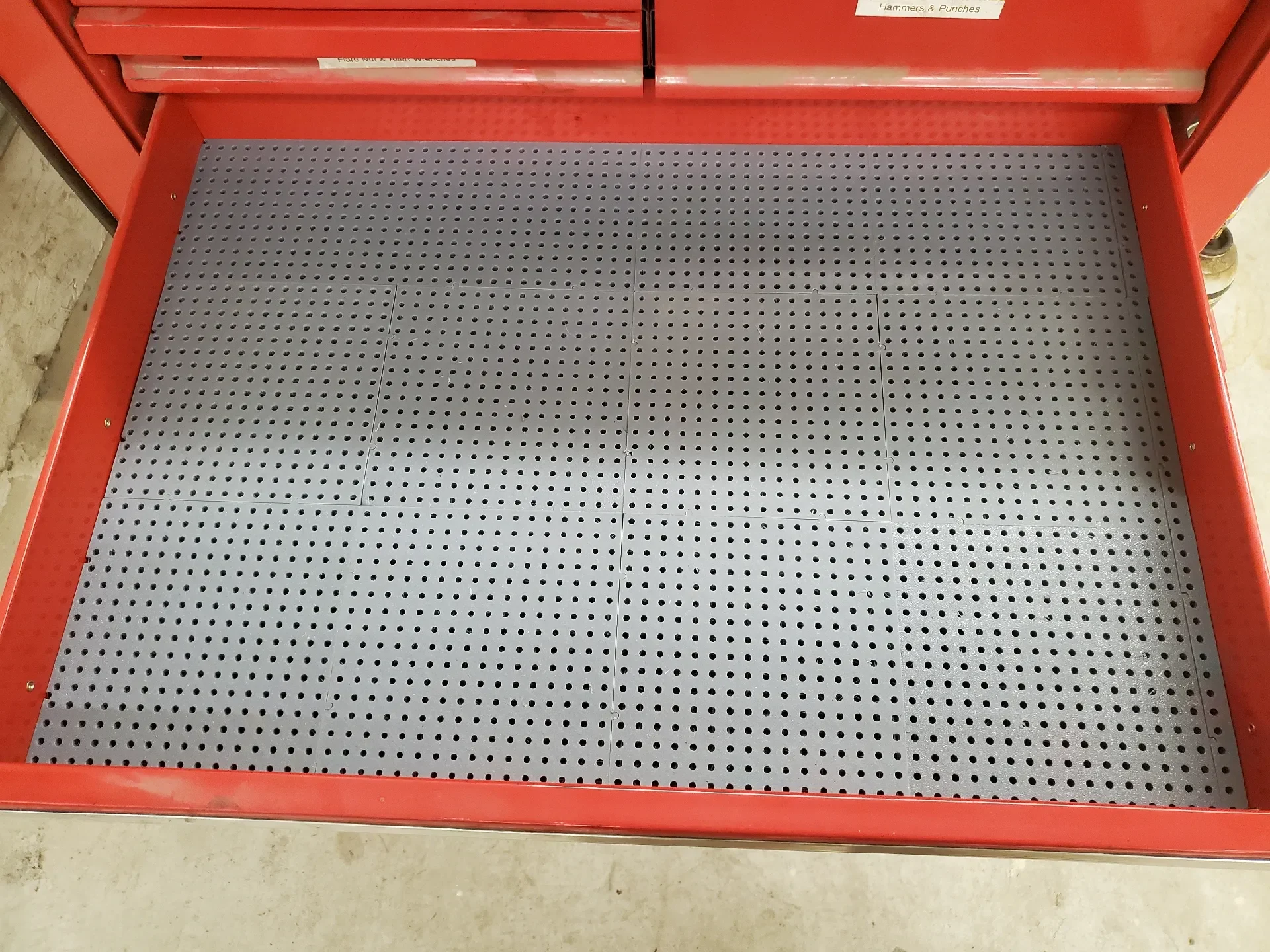

Легко создавайте наборы досок для инструментов, подходящие для ваших ящиков. Введите ширину и длину ящика, и генератор рассчитает, сколько нужно полноразмерных плиток, затем сгенерируются боковые и торцевые плитки, чтобы заполнить оставшееся пространство. Также создается угловая плитка. Не забудьте оставить небольшой зазор — я рекомендую делать сетку на 2-3 мм меньше ящика.

В режиме предварительного просмотра будут показаны все плитки ящика. Чередующиеся плитки окрашены по-разному для лучшей видимости. Если вы установите флажок дл�� отдельных плиток, при рендеринге будет создана только одна фигура каждой формы. На плитке будет указано количество, которое вам нужно будет напечатать, а также тип плитки (основание, задняя часть, боковая, угловая).

Когда боковые и задние плитки будут маленькими, предыдущая плитка расширяется до установленного максимального размера (см. ниже). Если на угловой плитке нет фиксатора, при рендеринге она будет добавлена ​​к боковой или задней плитке (в зависимости от того, что меньше).

В облегченном режиме задняя сторона посередине утончается, что позволяет сэкономить 30% расхода нити и времени печати. Плитки Lite печатаются в перевернутом виде (верхняя поверхность рабочей пластины). Это поместит обрезанные плитки сзади и слева.

Размер плитки

Размер плитки можно настроить в соответствии с вашим принтером с помощью основных настроек ширины и базовой длины. При этом фиксаторы перемещаются, поэтому выберите настройку и придерживайтесь ее. Ползунки настраиваются с шагом целой сетки; если вместо этого вы введете значение, оно будет округлено до следующего шага сетки (или округлено в меньшую сторону, если оно превышает максимальное значение — см. ниже). Рассчитанный фактический размер плитки будет выведен на консоль.

Максимальные размеры

Убедитесь, что вы установили максимальную ширину и максимальную длину для вашего принтера (версия 1.4+). Боковые и задние плитки будут автоматически расширены до этого предела. Он должен быть как минимум на 5 мм больше основного размера плитки, чтобы учесть запирающие выступы.

Я рекомендую установить это значение как минимум на 20 больше базового размера. Это позволит избежать узких полосок, которые плохо держат форму.

Винты

Отверстия рассчитаны на винты диаметром 5 мм или № 10. Винты с формовочной резьбой легче устанавливать, но подойдут и обычные винты, предназначенные для гайки. Я рекомендую винты для крепления охлаждающего вентилятора компьютера M5 x 10, поскольку они дешевы и имеют небольшую головку. Большинство стандартных вин��ов с полукруглой головкой имеют слишком большую головку для компонентов сетки инструментов.

Если вы хотите использовать винт другого диаметра, вам придется отрегулировать диаметр отверстия на вкладке «Дополнительно».

Разделение плиток

Если у вас более новая версия OpenSCAD, вы можете включить ленивые объединения в настройках («Правка» > «Настройки» > «Функции»). Экспортируйте как 3mf, и каждый тайл будет отдельной частью слайсера.

Если у вас нет этой опции, щелкните правой кнопкой мыши модель в срезе и выберите «Разделить» > «На объекты».

Настройки печати

2 нижних слоя

3 верхних слоя

2 периметра

0 % заполнения

На одну облегченную плитку уходит около 55 граммов нити.

Кастомизация

Если вы меняете выступы, убедитесь, что на соединяющихся сторонах нет охватываемых выступов — в генераторе для этого нет проверки. Если вы хотите использовать гнездовые вкладки со всех сторон, предусмотрен разъем. Это не будет таким жестким, это может позволить некоторое перемещение между плитками.

Обновления

Обновлено 02.11.2025 (v1.1) -

Добавлена версия 1.1, исправляющая ошибку, из-за которой количества на боковых и задней панелях иногда были неверными.

Метки перемещены в сторону доски, чтобы они по-прежнему были видны на небольших боковых панелях. Метки перемещены в сторону доски, чтобы они по-прежнему были видны на маленьких боковых панелях.

Добавлен расширенный параметр минимальной ширины. Любые стороны или углы, меньшие этого значения, будут автоматически добавлены к полной плитке.

Обновлено 30.12.2025 (v1.2) -

Добавлен заход (фаска) на выступающие выступы для облегчения сборки.

Обновлено 14.02.2026 (v1.3) -

Добавлена возможность выбора отдельной функции (до
