Шаффлер для игральных карт v3

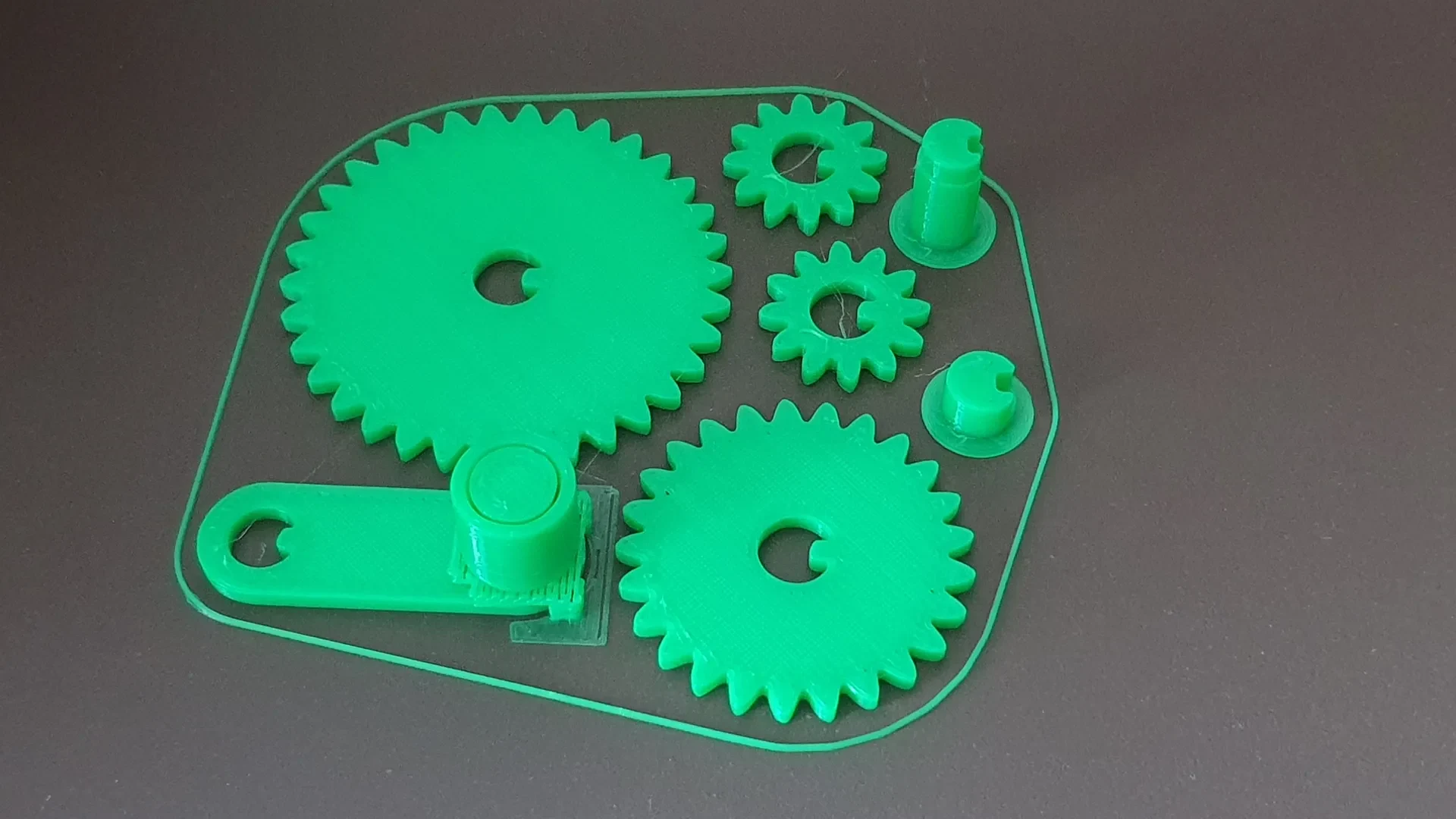

Обновление 18.4.2023: добавлена ​​версия карты размером 68x44 мм (напечатайте большое колесо 2 раза — среднего нет). У меня нет маленьких карточек и подтверждение работает нормально — смотрите обсуждение)

----------------------------------------------------------------------------------------------------------

Основываясь на своем многолетнем опыте работы с моей моделью v2 и идеях ее ремиксов, я создал новую версию со следующими улучшениями:

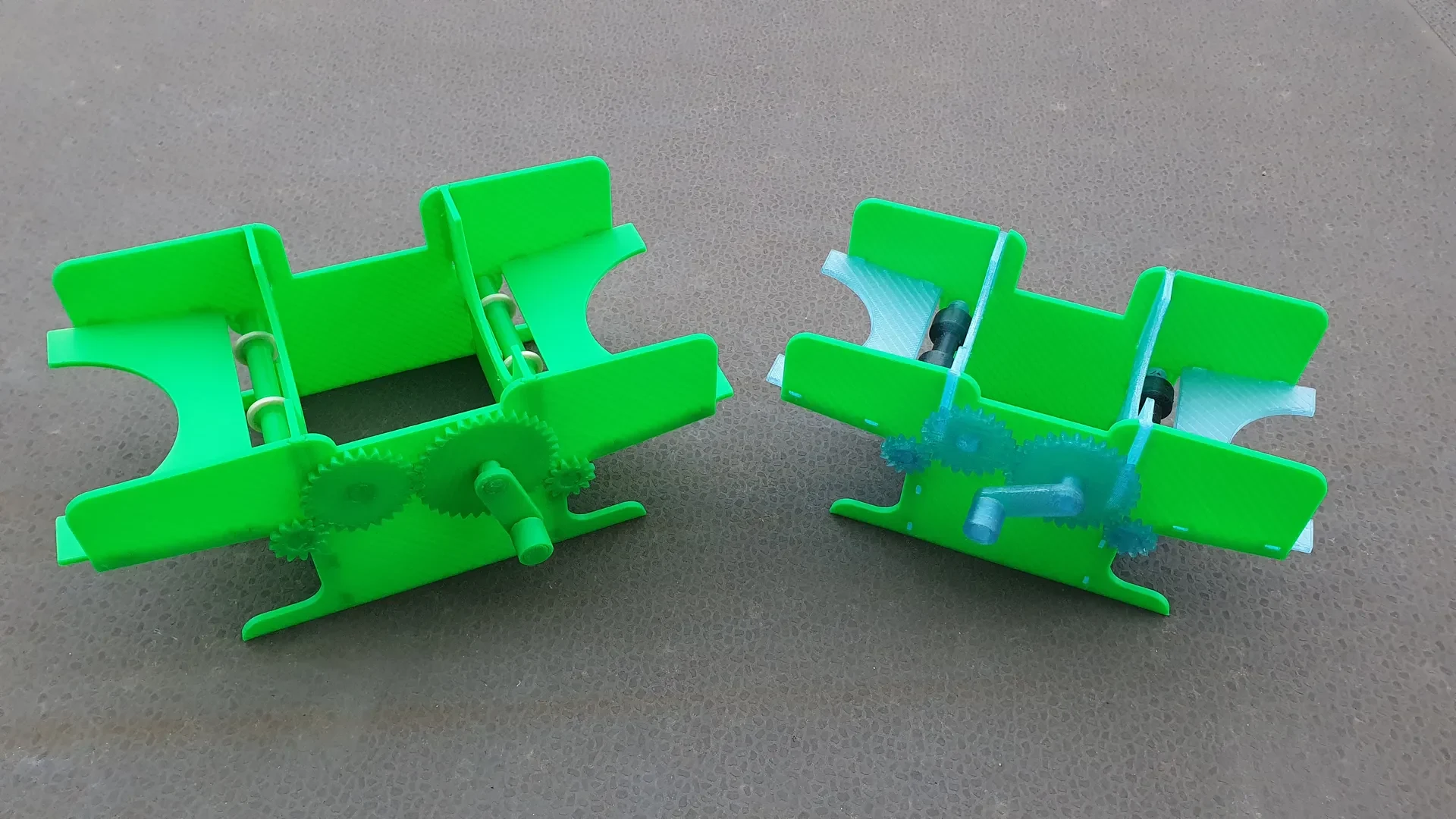

Две модели размера карты:
93x71 мм для Терраформирования Марса, Арча Новы, Мандалы,...
125х82мм для Диксит
Для сборки не требуется клей
Его можно разобрать (я делаю это в поездках, чтобы шафлер не занимал много места).
Скорректированы валы для лучшего перемещения карт, немного приподняты пластины (но не сильно, как в некоторых ремиксах, потому что тогда у меня возникла проблема с застреванием карт посередине).
Блокировщики карт имеют направляющие, позволяющие лучше оставаться на месте.

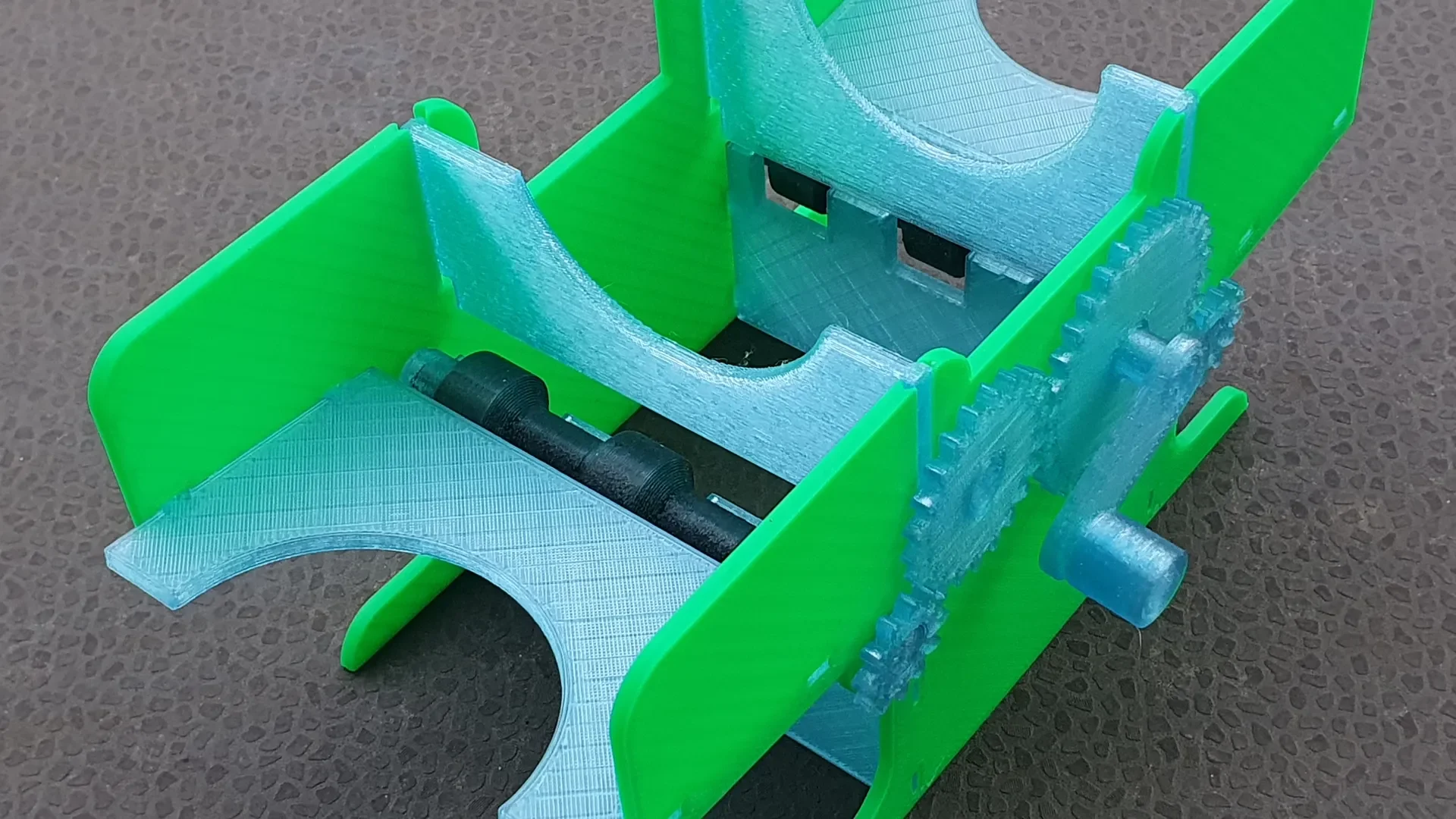

Вариант Plasti Dip для вала.
Повышена стабильность тасования, поэтому карты только с одной стороны не переворачиваются.
вам нужен https://github.com/BelfrySCAD/BOSL2, если вы хотите изменить источник .scad

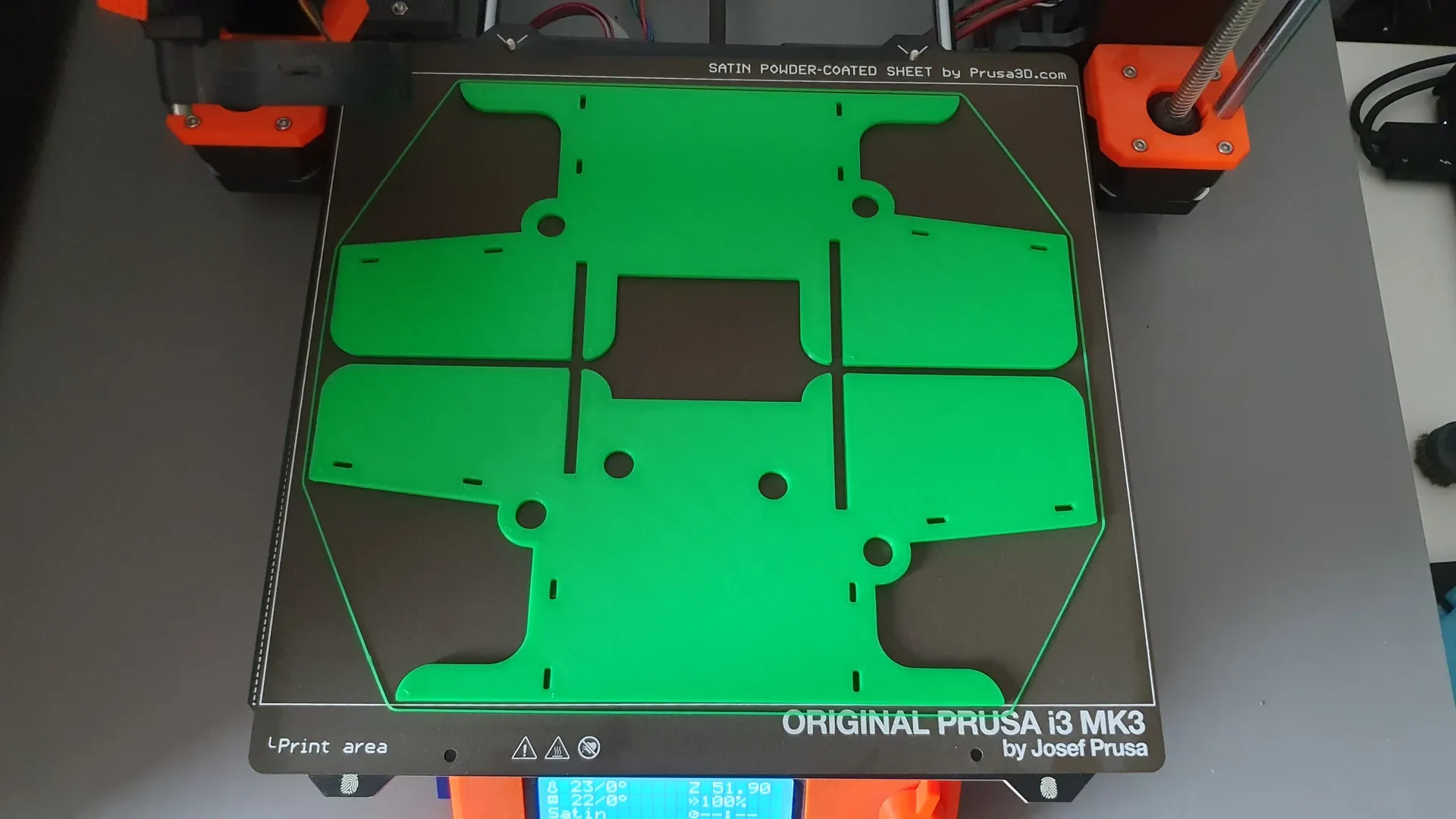

Примечания к печати:

Я напечата�� его с соплом 0,6 мм и высотой слоя 0,3 мм, но с соплом по умолчанию 0,4 мм и высотой слоя 0,2 мм все должно быть в порядке.

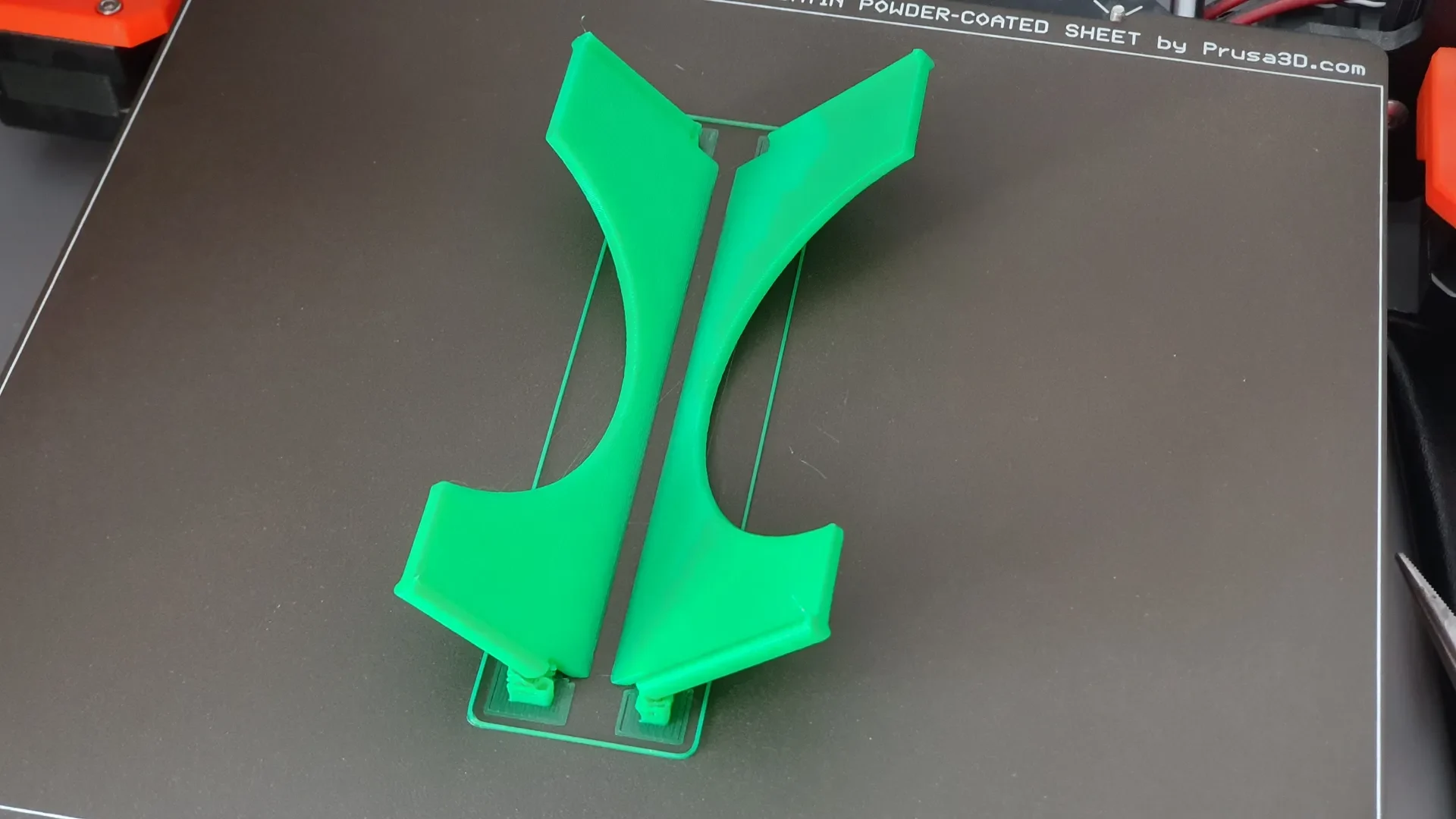

Нужна поддержка для блокировщиков карт и ручки.

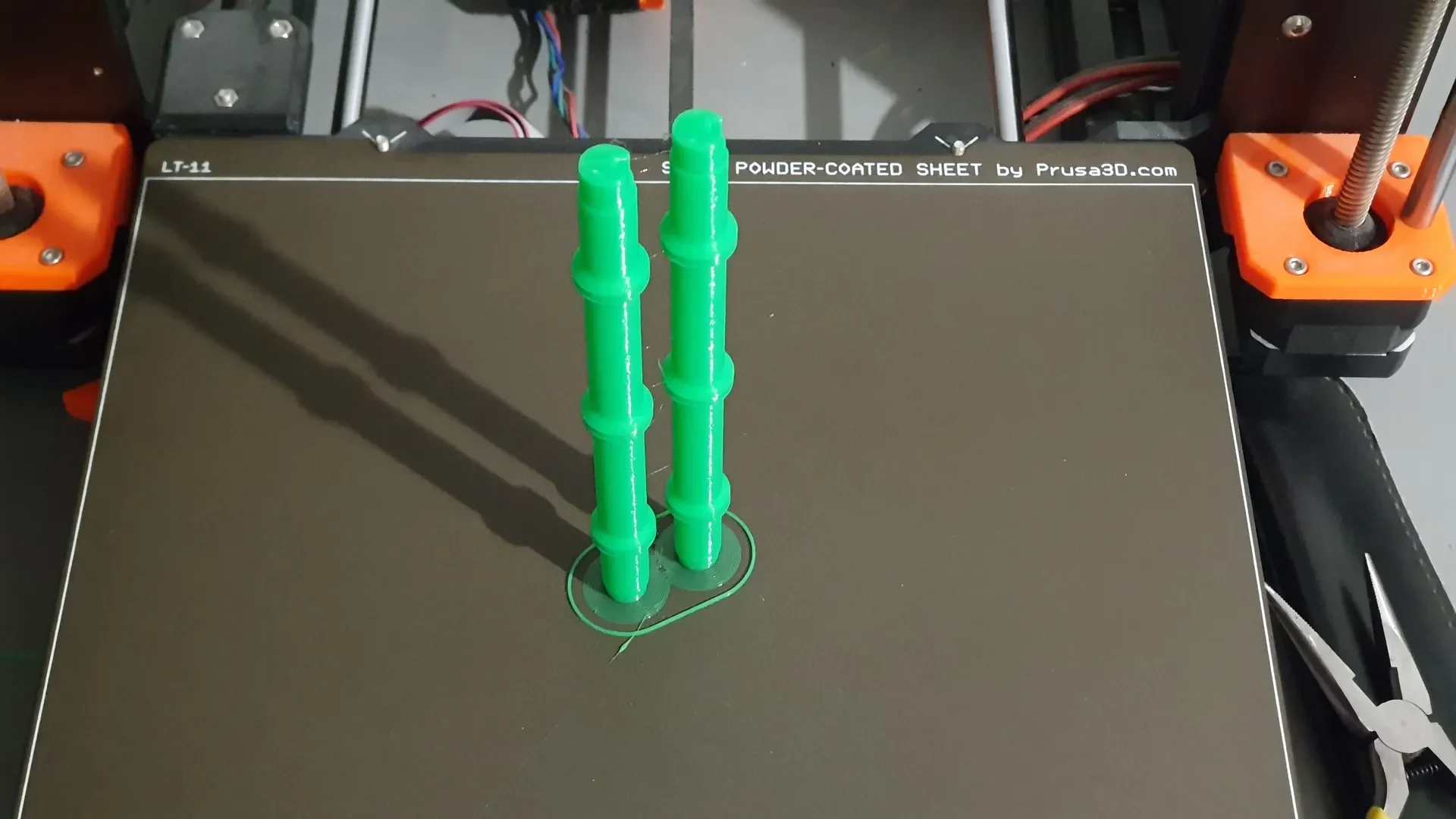

Брим нужен для валов.
Уплотнительное кольцо для варианта вала имеет толщину 2 мм, внешний диаметр 18 мм, размер диаметра 12 мм. Я использую уплотнения для водопроводных труб — например. https://www.hornbach.cz/p/plastove-tesneni-k-prevlecne-matici-1-2-12x18x2/8463732/

Примечания по сборке

Смотрите видео :)
Убедитесь, что гладкие стороны (со стороны платформы принтера) соприкасаются с картами (особенно со сторонами тасования и пластинами) — карты должны легко скользить по ним.
Чтобы установить правильное положение блокировщика карт, я использую небольшую колоду карт и устанавливаю блокировщик в положение, в котором он пропускает только одну карту.
