Клетка для бутылок
Обновление: только что загруженные версии «V3» (немного лучше выглядят, немного лучше функционируют)
Предыстория
Меня не удовлетворили большинство распечатанных клеток для бутылок, потому что они обычно подходят только к одному конкретному размеру бутылки/банки и не «захватывают» бутылки меньшего размера. Кроме того, большинство клеток напечатаны в такой ориентации, которая либо теряет прочность вместе с зажимной частью, либо зависит исключительно от адгезии слоя в нижней части, чтобы предотвратить выскальзывание бутылки. И я не очень доверяю адгезии слоев. По этой причине я сам разработал клетку для бутылок, состоящую из двух частей: самой клетки и отдельной вставки, которая напечатана в другой ориентации, чтобы обеспечить максимальную уверенность в том, что ваша бутылка не выбьет дно клетки, когда вы находитесь на ухабистой местности. (спойлер: если вы очень доверяете адгезии слоев, вы найдете файл для каждой клет��и, который печатается всего одним куском). Кроме того, поскольку мы хотим использовать наши клетки для бутылок на открытом воздухе, нам следует напечатать их чем-нибудь устойчивым к атмосферным воздействиям, например ASA, PCTG, PC, PETG и т. д. К счастью, эти материалы дают достаточную гибкость, которую мы действительно можем использовать при печати чего-то вроде клетки для бутылок!
Клетка для бутылок One 4 All
Эту клетку для бутылок так же легко распечатать, но в то же время она является своего рода стресс-тестом 3D-принтера. Свесы не очень крутые, но довольно сложные из-за того, что они довольно тонкие. Кроме того, зазор между перекрывающимися участками клетки составляет всего 0,2 мм (как показано на рисунке ниже).
Это, с одной стороны, очень полезно, так как небольшое количество материала будет слипаться/сплавляться вместе и, следовательно, сделает печать всей верхней части немного более стабильной — в то же время зазор достаточно широкий, поэтому их довольно легко отд��лить без использования каких-либо инструментов и, следовательно, дает нам гибкость в виде зажима, чтобы закрепить наши напитки на месте!
Я тестировал один из PETG уже пару недель при температуре от +15°C до -10°C с разными бутылками и банками (стеклянные бутылки 0,3 л и 0,5 л, банки, ПЭТ-бутылки 0,5 л и даже до 1 л), и он отлично работает!

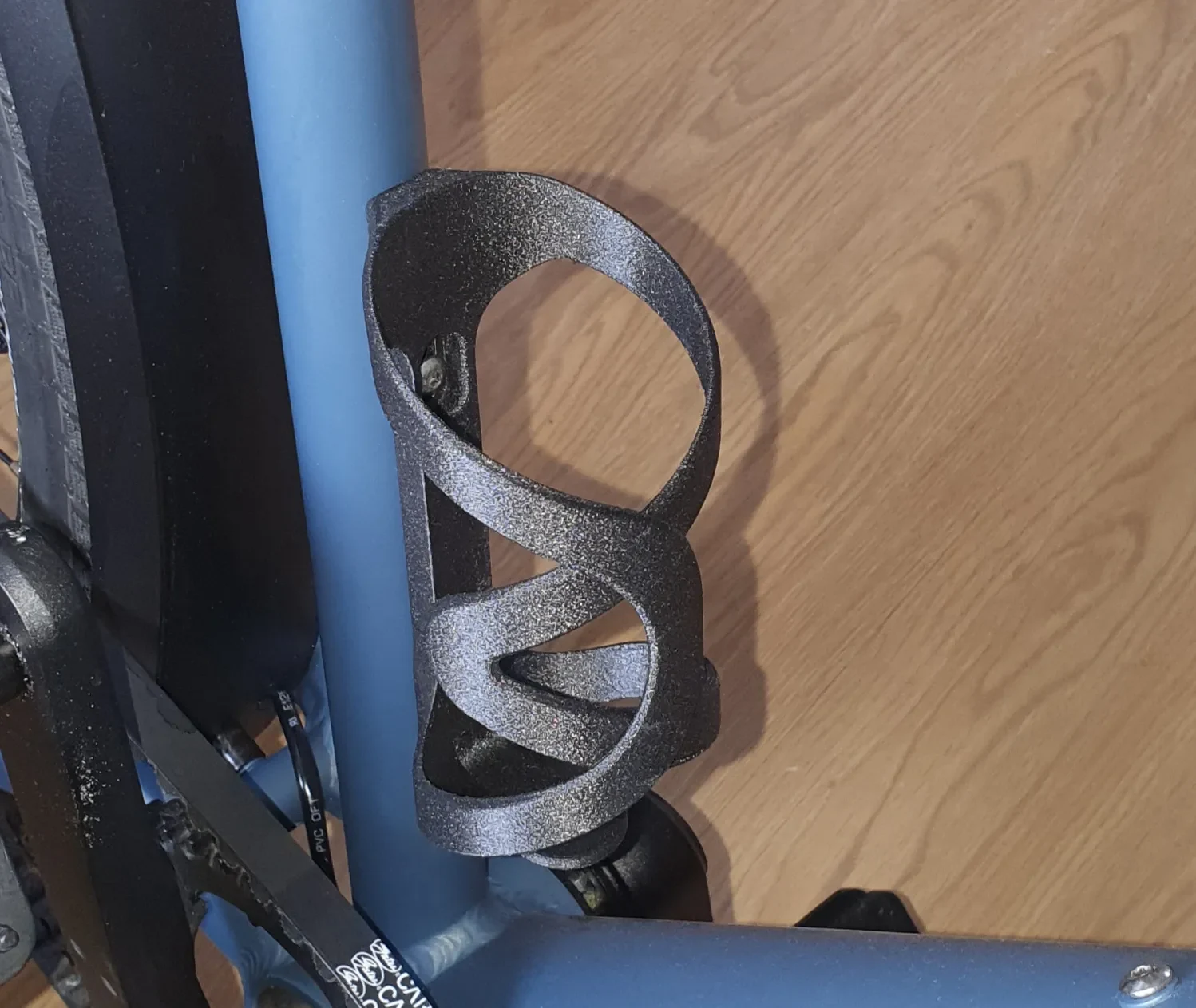

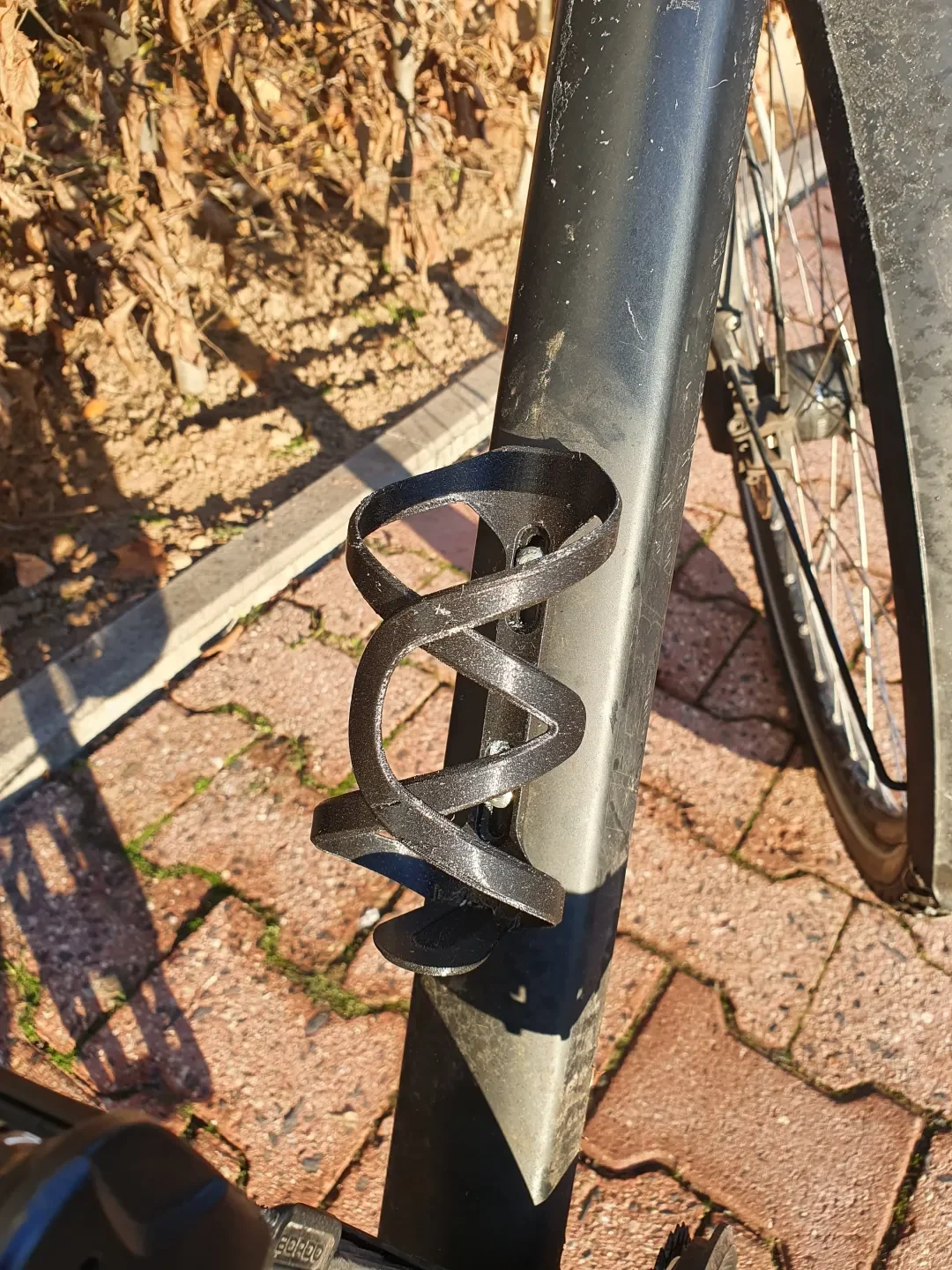

Вы можете прикрепить клетку практически к любому велосипеду, поскольку она имеет различные точки крепления с расстоянием между винтами 60-70 мм. (Performance V2 подходит даже для 60-80 мм). В любом случае, я придумал:

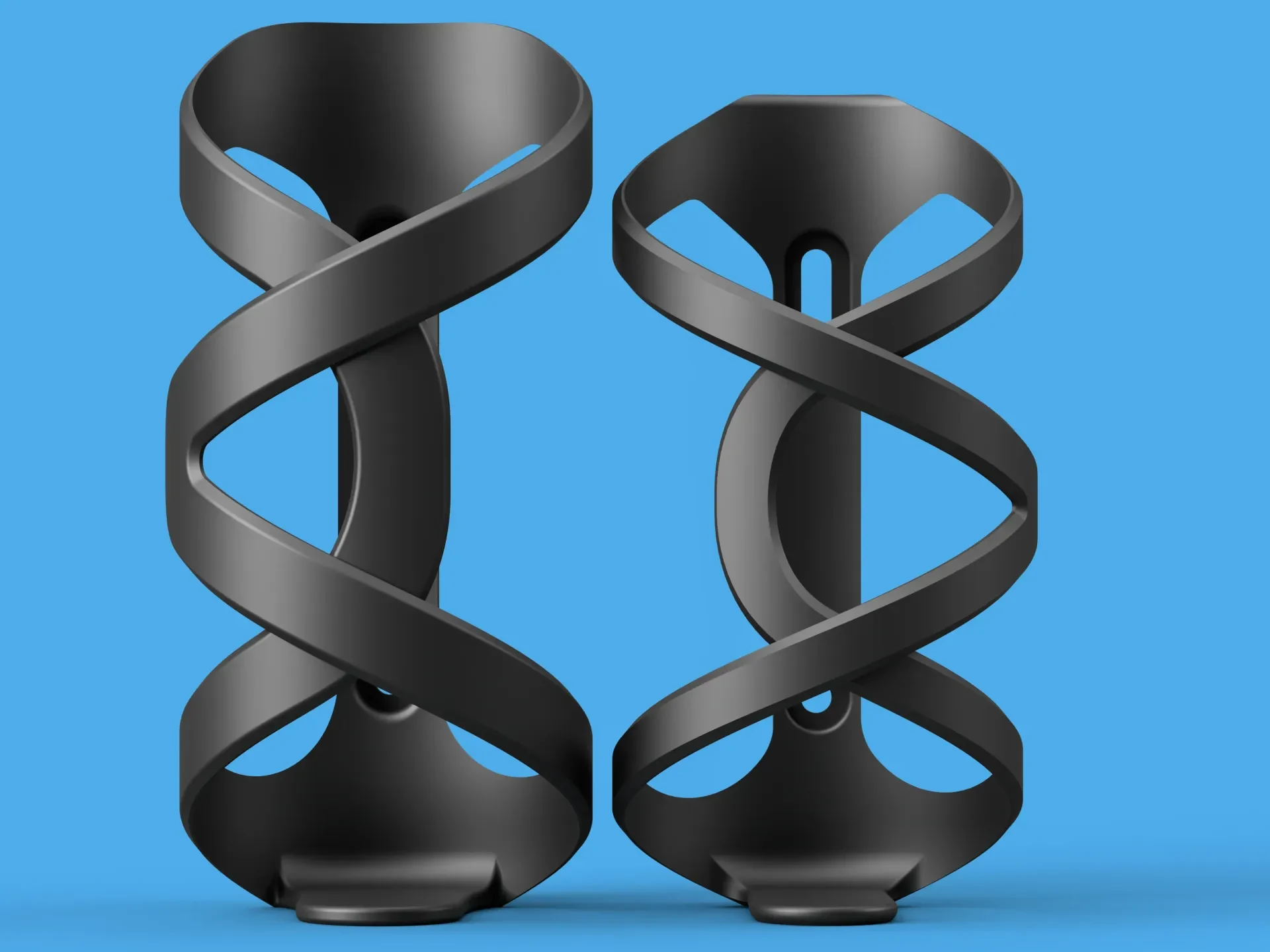

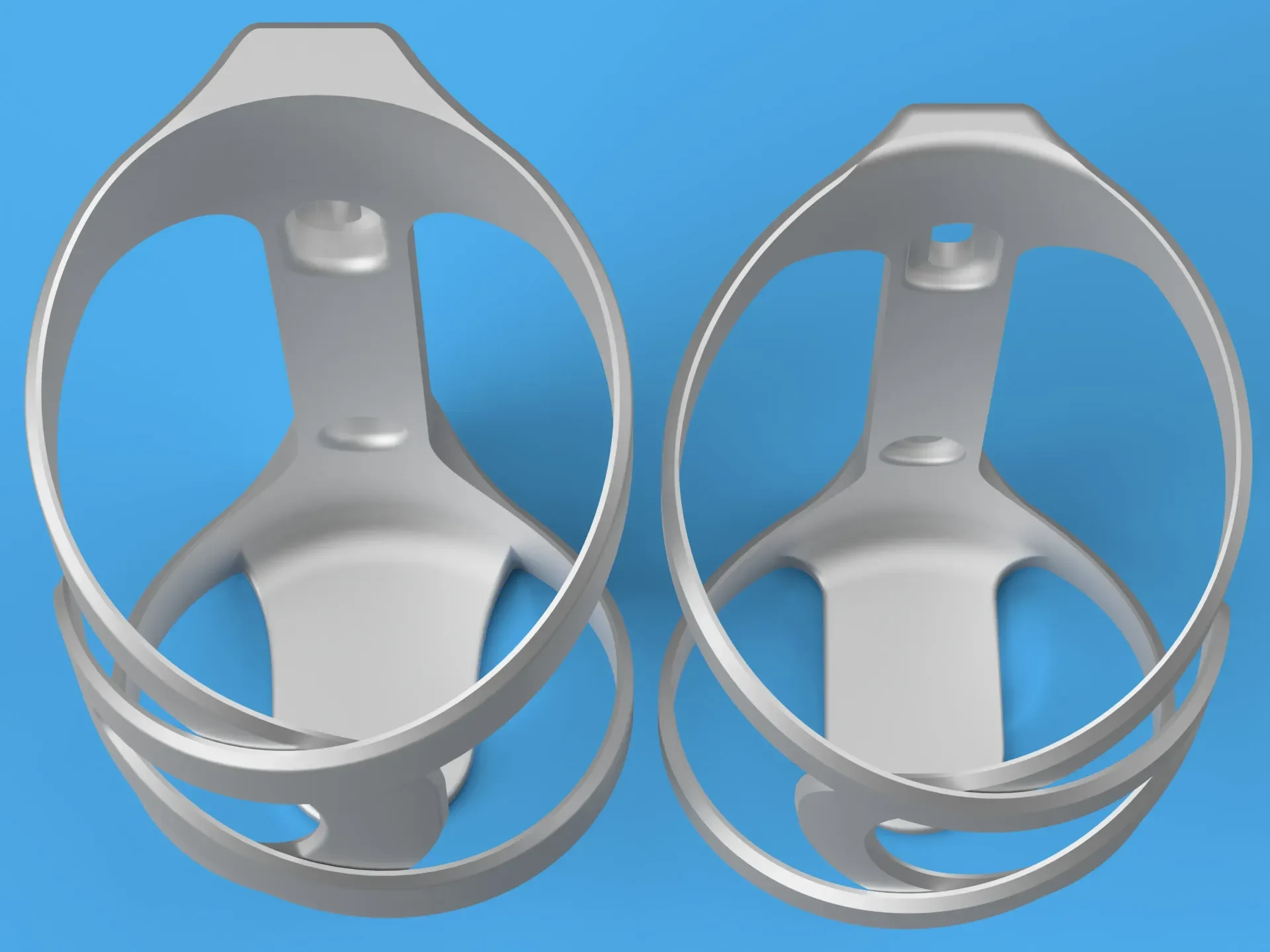

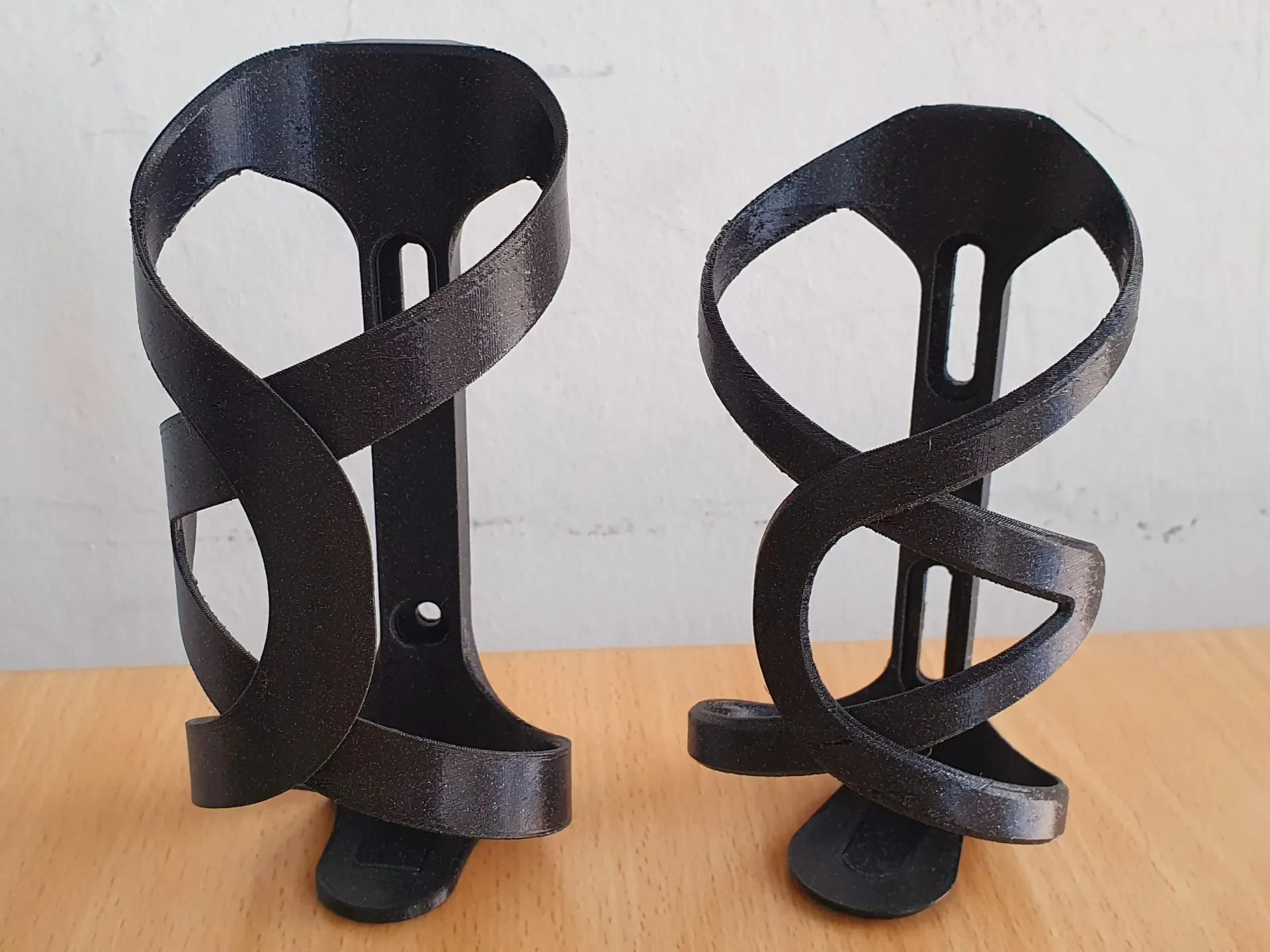

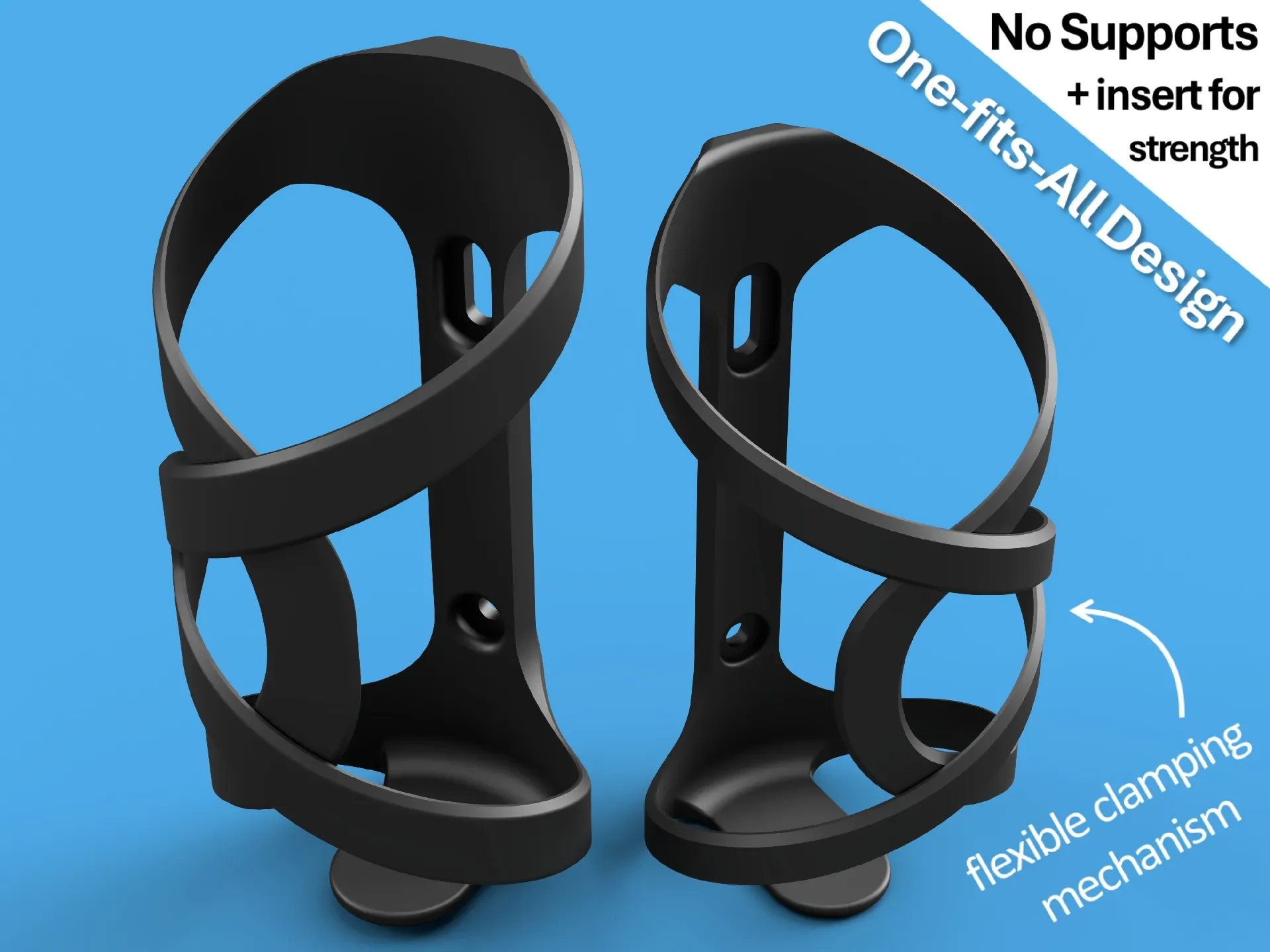

Две разные итерации: повседневное использование (слева) и производительность (справа) — (V2 на картинках).
Повседневное использование: эта клетка немного прочнее. Он должен подходить практически к любому типу рам и винтов. В этом велосипеде используется около 35 г нити (PETG), и он также может подойти для горных велосипедов.
Производительность: Это для любителей спорта! Эта клетка весит всего 25 г нити и, следовательно, легче, чем большинство клеток для бутылок, которые вы можете купить с небольшим недостатком в жесткости (все еще отлично работает — проверено пару недель). НО для этой конструкции следует использовать винты с плоской голо��кой (2-3 мм) из-за более тонкого крепежного сечения.
Советы по печати

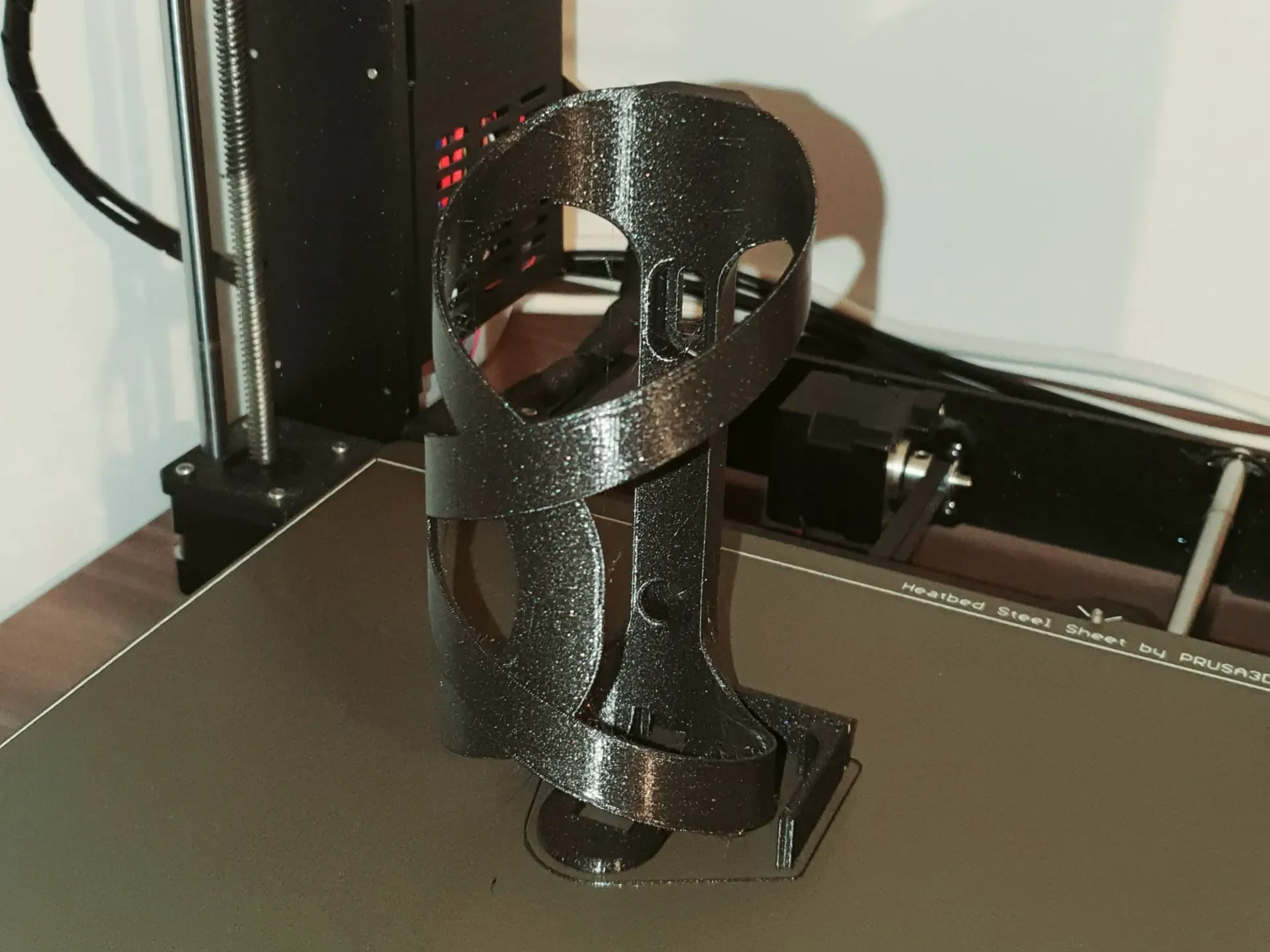

Отлично печатает с настройками по умолчанию в Prusaslicer! Однако ключом к получению успешного и красивого отпечатка является положение швов. Обычно ваш слайсер не накладывает швы на выступы, но проверьте его перед печатью, и если он каким-то образом наложил швы на свесы, вы можете заблокировать их (например, с помощью инструмента для рисования швов prusaslicers). Я также рекомендовал бы использовать сплошное заполнение в монтажных секциях — поэтому модификатор высоты prusaslicer пригодится!
Рекомендуется: высота слоя 0,2 мм!
Печатайте без подставок!
Установка
После печати вам нужно сделать две вещи, чтобы правильно установить флягодержатель:

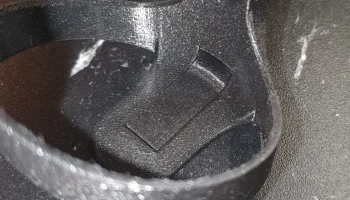

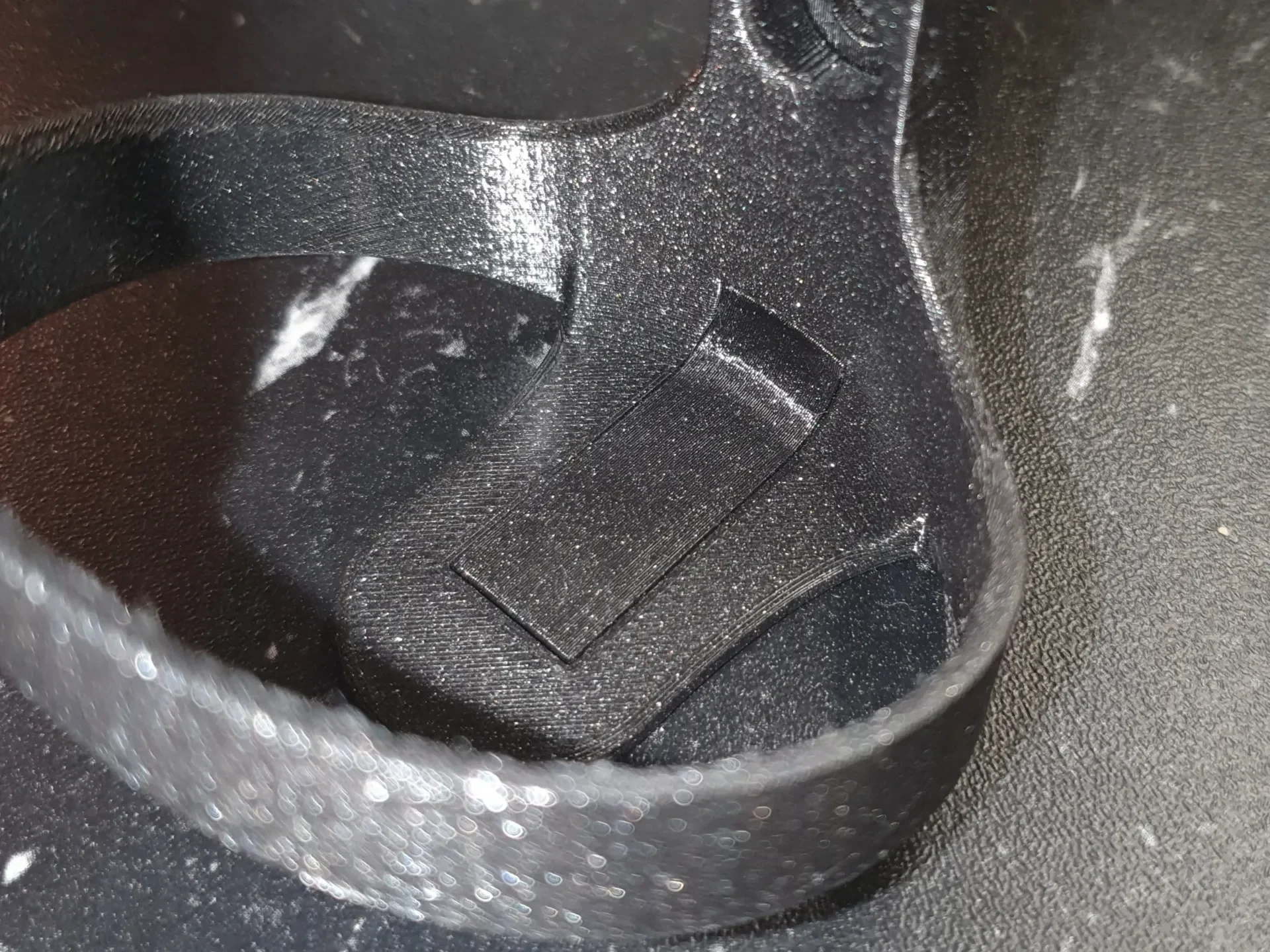

Сначала мы проходим вставку, которая дает нам максимальную защиту от нарушения сцепления слоя на нижней губе. Эта вставка предотвращает выскальзывание бутылки вниз. Вы найдете этот L-образный объект на печатной платформе. Он довольно плотно прилегает к клетке и напечатан сбоку, поэтому у нас есть непрерывные слои, поддерживающие дно бутылки. Теперь посмотрим на установку:
После печати не вставляйте вставку полностью! Есть небольшой
