HAFC V2 - Автоматический резак нити Hackman V2......

HAFC V2 — Автоматический резак нити Hackman

от Hackman3D

Вот ссылка для получения необходимого оборудования. Никакого партнерства или принадлежности здесь не предусмотрено, но, поскольку цена разумная, я не просил комиссию.

Пакет HAFC Aliexpress снова в наличии:

https://a.aliexpress.com/_EH25h7a

Видео используется, извините, оно на принтере Bambu, я работаю над держателем для своего prusa mini.

https://www.youtube.com/shorts/-0ykCtMGRbw?feature=share

Концепция и цель

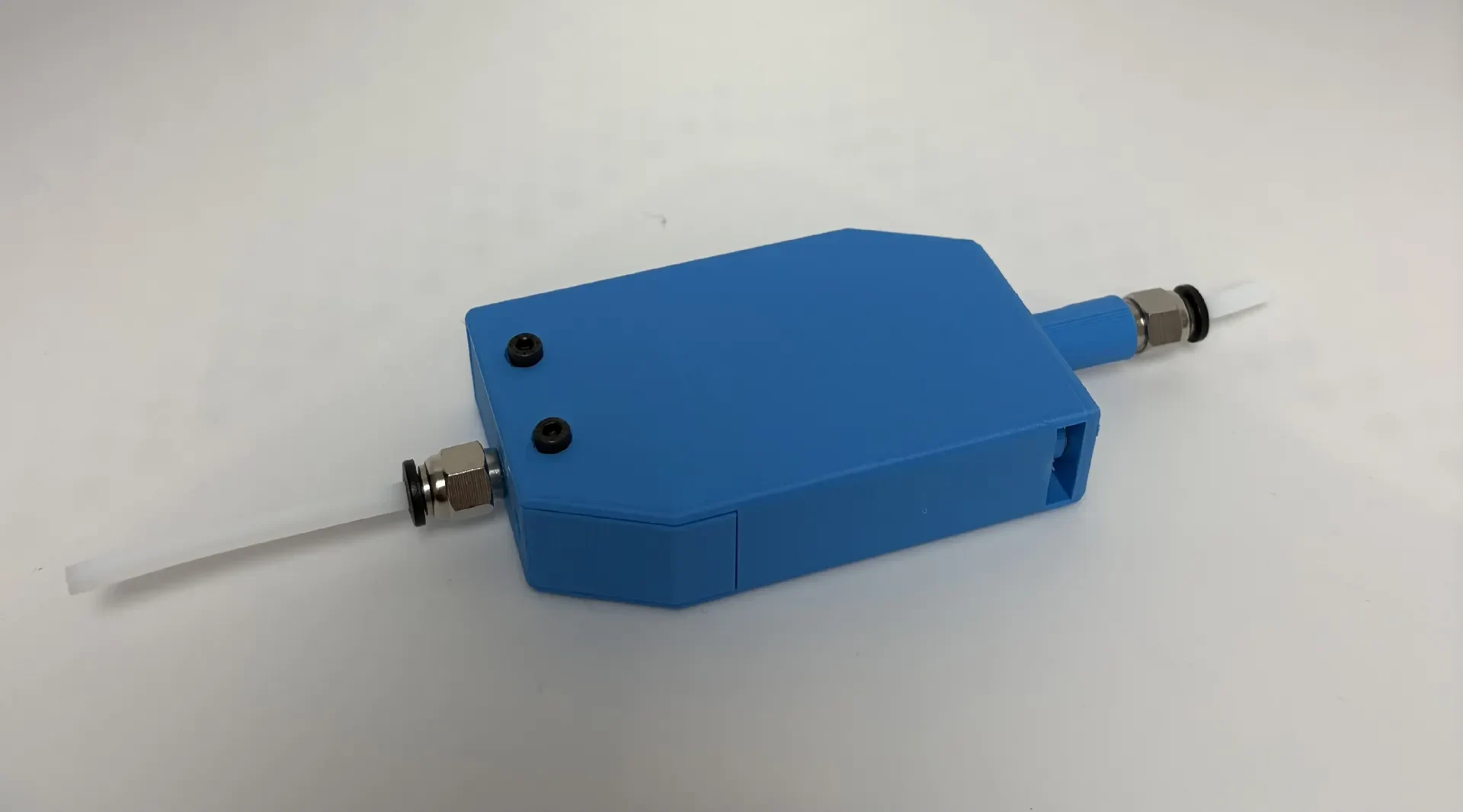

HAFC V2 (автоматический резак нити Hackman) — это полностью механическая система, совместимая с любым 3D-принтером FDM, использующим нить диаметром 1,75 мм с трубкой из ПТФЭ.

Я разработал его для решения очень распространенной проблемы:

Нить застревает на катушке (спутывается, треется, застревает катушка...).

Вместо принудительного использования экструдера:

-натяжение нити увеличивается

-механизм срабатывает

— нить аккуратно обрезана

— Принтер приостанавливается благодаря датчику окончания нити

Вы просто перезагружаете нить и возобновляете печать.

Никакой электроники, никаких датчиков -

все пассивно, просто и надежно.

⸻

⚙ Что нового в V2

Эта версия основана непосредственно на отзывах V1.

Основное внимание уделялось повышению надежности и поведения:

-более компактный дизайн

— быстрее печатать

-улучшенные допуски (путь нити + внутреннее скольжение)

— добавлена возвратная пружина → автоматический сброс

— более сильное сопротивление для уменьшения ложных срабатываний

— улучшенное выравнивание магнитов

-возможность добавления дополнительных магнитов снаружи для точной настройки силы спуска

В результате получается более стабильная и предсказуемая система даже на очень точных машинах.

⸻

⚙ Как это работает

Нить проходит через HAFC с помощью трубки из ПТФЭ и соединителей Pneufit.

Если катушка застряла:

— напряжение увеличивается

-выдвижной модуль перемещается

— лезвие разрезает нить

➡ Принтер определяет отсутствие нити и автоматически приостанавливает работу.

Магниты контролируют силу спуска,

и пружина сбрасывает систему после активации.

⸻

Печать

-Рекомендуется PLA или PETG.

-поддержка уже включена в 3MF/G-код

Базовые настройки работают нормально:

— Высота слоя 0,2 мм.

— 3 стены

— Заполнение 20-30 %

⸻

Необходимое оборудование

Механизм

-2 × M6 Pneufit (рекомендуется хорошее качество)

→ более дешевые могут иметь внутреннюю кромку, ограничивающую движение нити.

→ Bambu Lab работают отлично

— 1 режущее лезвие Bambu Lab для X1/P1/A1, без P2S.

-1 × пружина (0,3 × 6 × 80 мм)

— Неодимовые магниты от 3 до 5 × 8 × 2 мм.

Винты

-2 × М3×20

-1 × М3 × 12

⸻

⚠ Об установке Pneufit

При установке Pneufit на подвижную часть:

пластик может слегка треснуть

Это нормально и не влияет на функциональность.

Это зависит от допусков вашего принтера и нити.

⸻

Сборка

⸻

Регулировка

В зависимости от вашего отпечатка вам может потребоваться:

-сдвиньте механизм вручную несколько раз

— «обкатать» контактные поверхности

Это улучшает плавность.

Некоторые пользователи добавили немного смазки в V1 -

еще вариант, если понадобится.

⸻

Совместимость

— все принтеры FDM

— Нить 1,75 мм.

-ПЛА/ПЭТГ/АБС/ТПУ

❌ не совместим с 2,85 мм

⸻

⚠ Важно

HAFC не заменяет датчик биения нити.

Это работает до того, как произойдет сбой,

намеренно обрезав нить, чтобы предотвратить неудачную печать.

⸻

❤ Поддержка

Если вы используете HAFC V2:

-поставь лайк

— опубликовать результат

— поделитесь своим отзывом

это то, что помогает улучшить проект

⸻

Примечание автора

Версия 2 устраняет основные проблемы, обнаруженны�� в версии 1:

срабатывание, плавность и допуски.

Спасибо всем, кто тестировал и делился отзывами

Будущие версии будут зависеть от сообщества.
