NexGen3D: крепление AIO для BC-250

Обновление: 07.04.2026

Приходит версия 2, пожалуйста, воздержитесь от печати, новая лучше, меня скоро загрузят, у меня просто мало времени, но я постараюсь выпустить ее до конца выходных.

Обновление: 27 марта 2026 г.

Я добавил версию крепления Thermalright, которая поддерживает стандартные шестигранные гайки M3 вместо резьбовых вставок, а также версию накатанной гайки, которая также принимает стандартную шестигранную гайку M3.

Размеры гайки: 5,5 мм х 3,2 мм.

Убедитесь, что скорость потока откалибрована, поскольку гайки будут плотно прилегать.

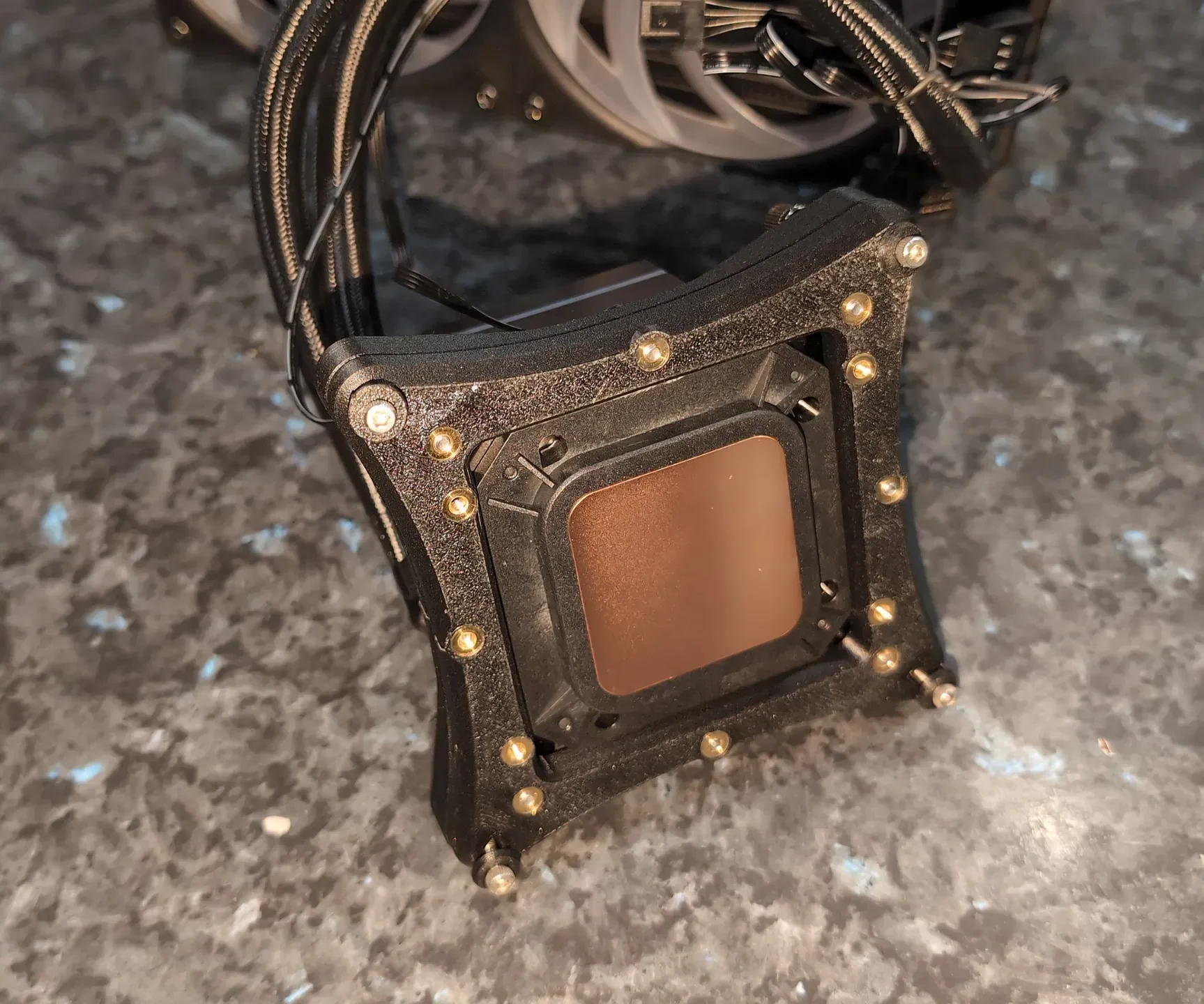

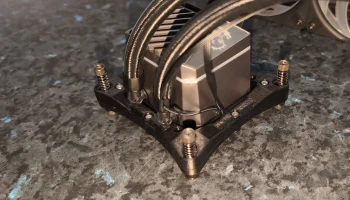

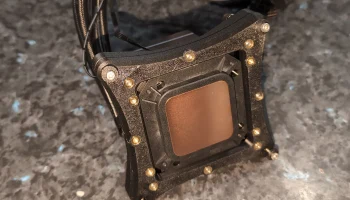

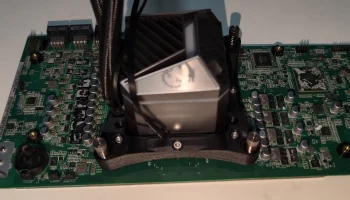

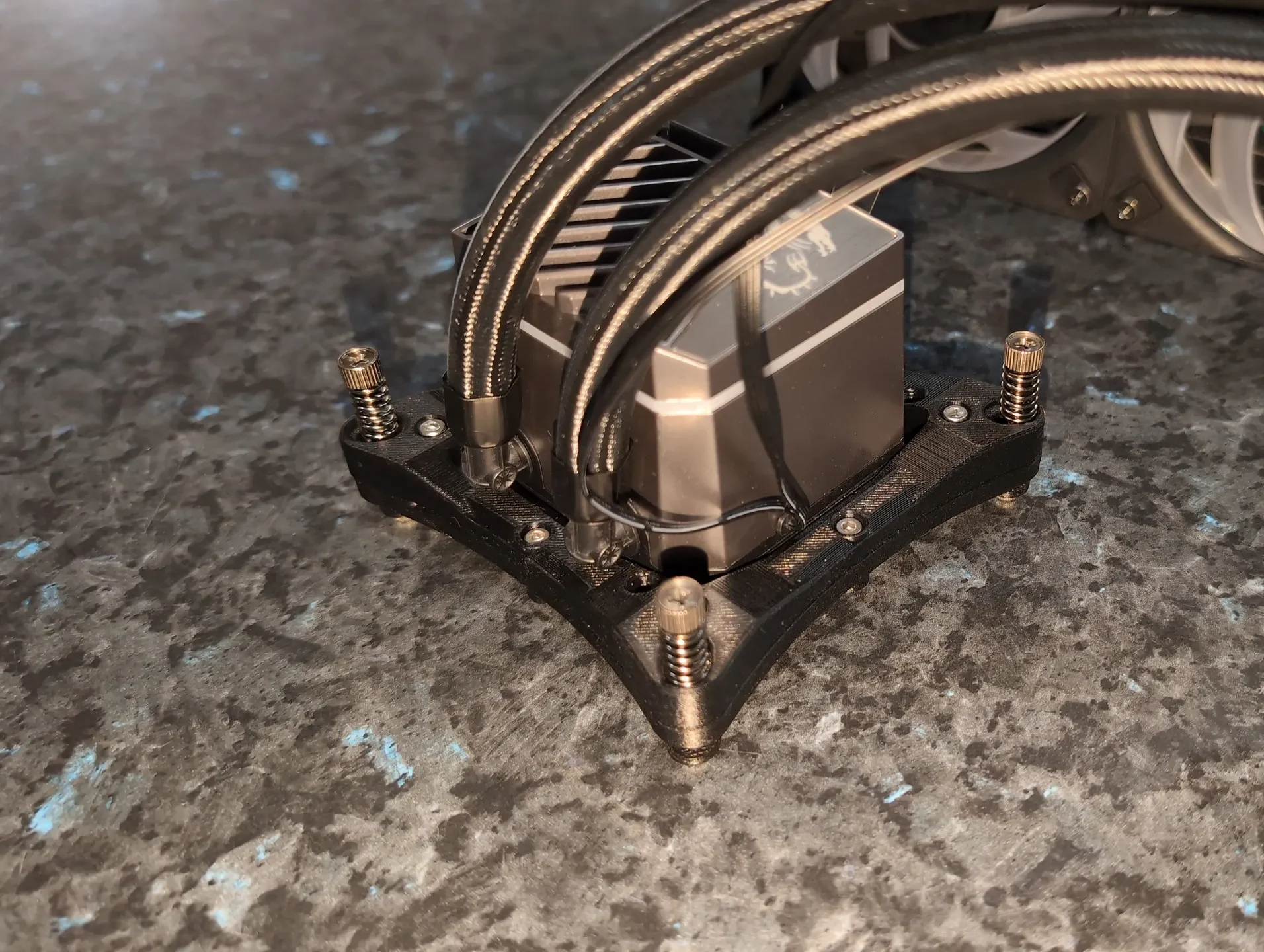

Это крепление AIO для BC-250, оно специально разработано для следующего:

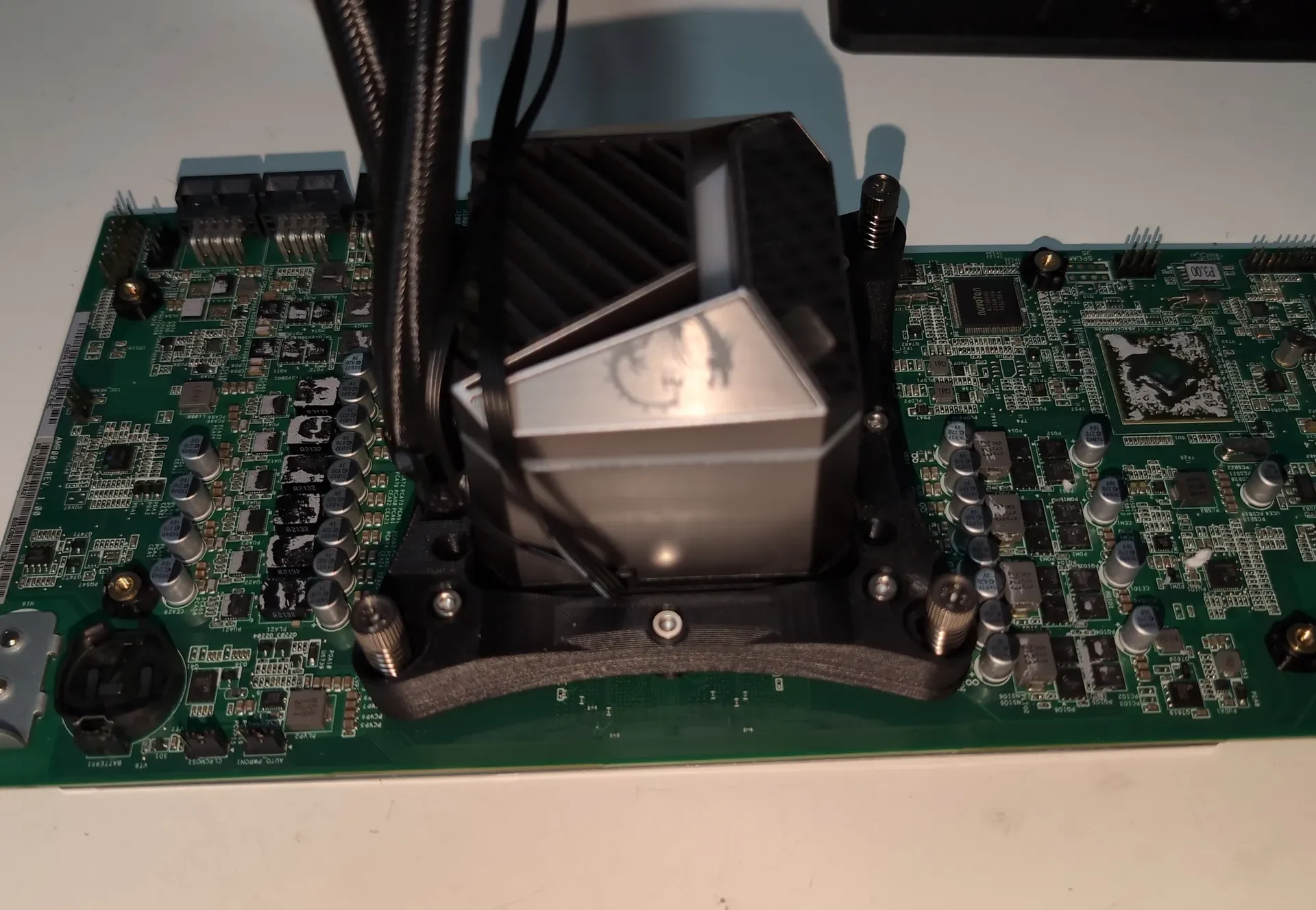

MSI MAG Coreliquid A15

Thermalright Aqua Elite (я рекомендую моноблок и убедитесь, что это только ARGB или ARGB V2)

Минорсоник

Вы может�� попробовать поддержку других кулеров, он поддерживает схемы расположения болтов LGA 1851 и AM4/5, поэтому он может поддерживать дополнительные бренды, есть также общий вариант, который вы можете попробовать.

Это необходимо напечатать на прочном жестком материале, у меня напечатано из PC-CF. Я бы посоветовал, что минимальным материалом будет ABS или ABS-CF, пожалуйста, не печатайте из PLA или PETG, за исключением проверки установки.

При тестировании установки на альтернативный блок AIO или блок с разомкнутым или разомкнутым контуром добавьте это в раздел комментариев, ссылку на продукт и фотографию, если это возможно, после чего я смогу начать создавать список поддерживаемых устройств. Также, если он не подходит должным образом, дайте мне знать, приложив несколько фотографий и размеров, чтобы я мог затем создать совместимое крепление и добавить его в список поддержки.

В настоящее время я жду, пока Старый Ламер получит свой комплект Teucer AIO, чтобы он мог протестировать установку и оставить отзыв. Как только это будет сделано, я добавлю его в список поддерживаемых.

Обновление: 02.10.2026:

Добавлено крепление для Thermalright Aqua Elite (рекомендую AIO).

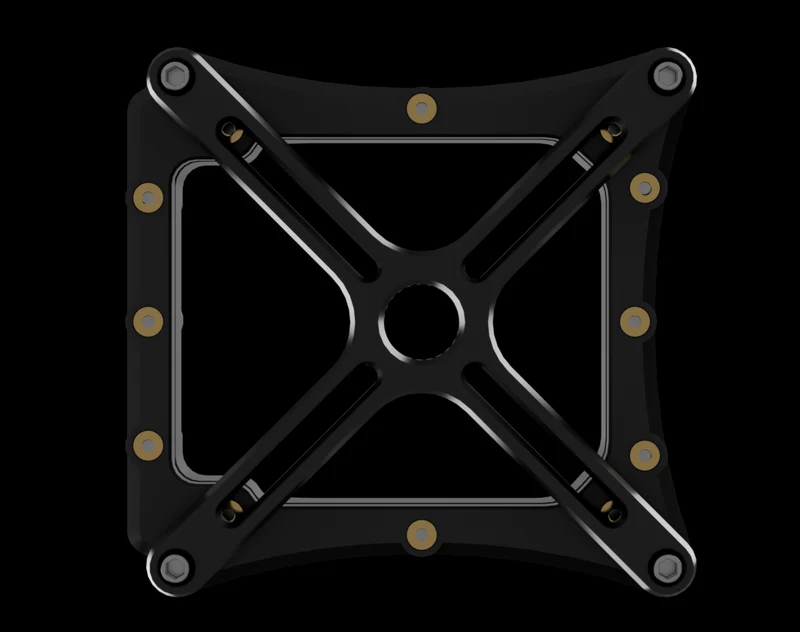

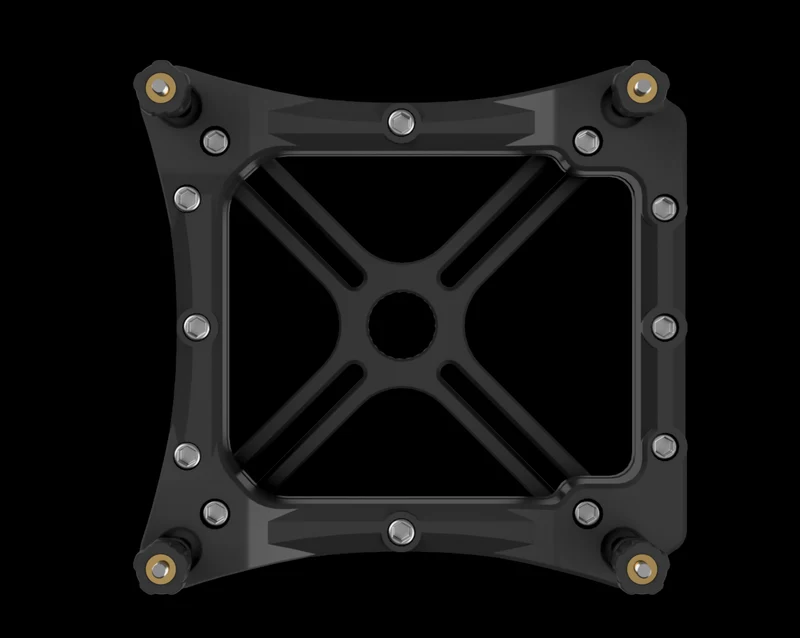

Добавлена задняя пластина, ее следует использовать для всех креплений, она увеличит давление зажима на APU, а также немного увеличит контактное давление с модулями VRAM и ограничит изгиб печатной платы при зажиме блока насоса.

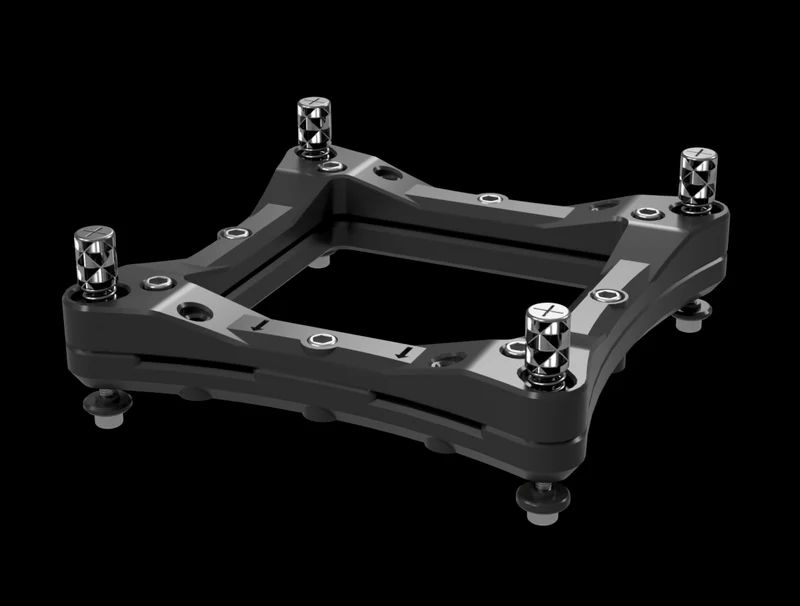

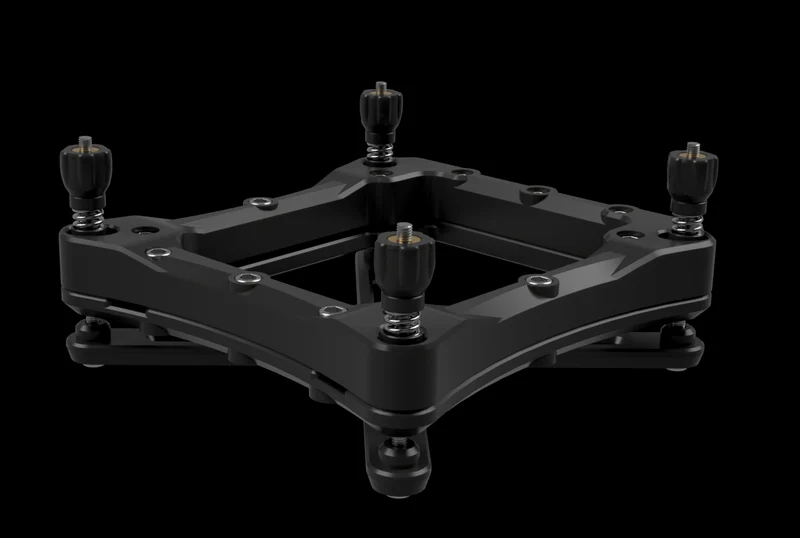

Добавлены гайки с накатанной головкой и пружинные седла.

Обновлена ​​спецификация со ссылками на необходимые детали.

Добавил видео, показывающее, как я устанавливаю резьбовые вставки.

Обратите внимание: резьбовые вставки не предназначены для термической фиксации, они запрессовываются снизу, рекомендуемые идеально подходят, имеют кромку 6 мм х 1 мм, чтобы предотвратить их протягивание через пластик, все, что вам нужно сделать, это удерживать их на месте пальцем, а с другой стороны накрутить болт М3 и затянуть его, это вставит резьбовую вставку на место, я использую небольшую шайбу М3 на болте, чтобы болт не повредил пластик, если вы используете обычные резьбовые вставки, они могут протянуться насквозь, если сильно затянуть, эти я использую, нет, теперь я использую их во всех своих конструкциях и проектирую так, чтобы они не требовали вплавления на место, мой метод лучше, прочнее и проще, но вам придется покупать правильные.

Правильный способ установки резьбовых вставок в моих конструкциях:

Обновление: 02.03.2026

Я загрузил стандартное крепление, которое должно подходить для некоторых AM4 и AM5, а также для большинства креплений Intel, может использоваться с большими воздушными охладителями, AIO или блоками с разомкнутым контуром. Я понятия не имею о совместимости, поэтому я рекомендую просто распечатать из PLA для тестовой установки. Если оно подходит для того, с чем вы его тестируете, опубликуйте подробную информацию, чтобы я мог перечислить его здесь как поддерживаемое, если оно неправильно, пожалуйста, также опубликуйте его здесь с фотографиями, и я, если это возможно, изменю дизайн, чтобы сделать его совместимым с вы, поэтому мне понадобится помощь в расширении поддержки этого проекта.

Обновление: 25.01.2026

Крепление Minorsonic 240/360 AIO было протестировано сообществом и теперь полностью обновлено. Член сообщества теперь получил титул обладателя самого высокого результата в суперпозиции для BC-250.

Следующим, который скоро будет выпущен, станет Thermalright Aqua Elite 240/360. Это еще одно более дешевое устройство, доступное по всему миру. Как только оно поступит, я подтвержу установку и выпущу совместимое крепление.

Если вы обдумываете это и задаетесь вопросом, нужно ли вам будет
