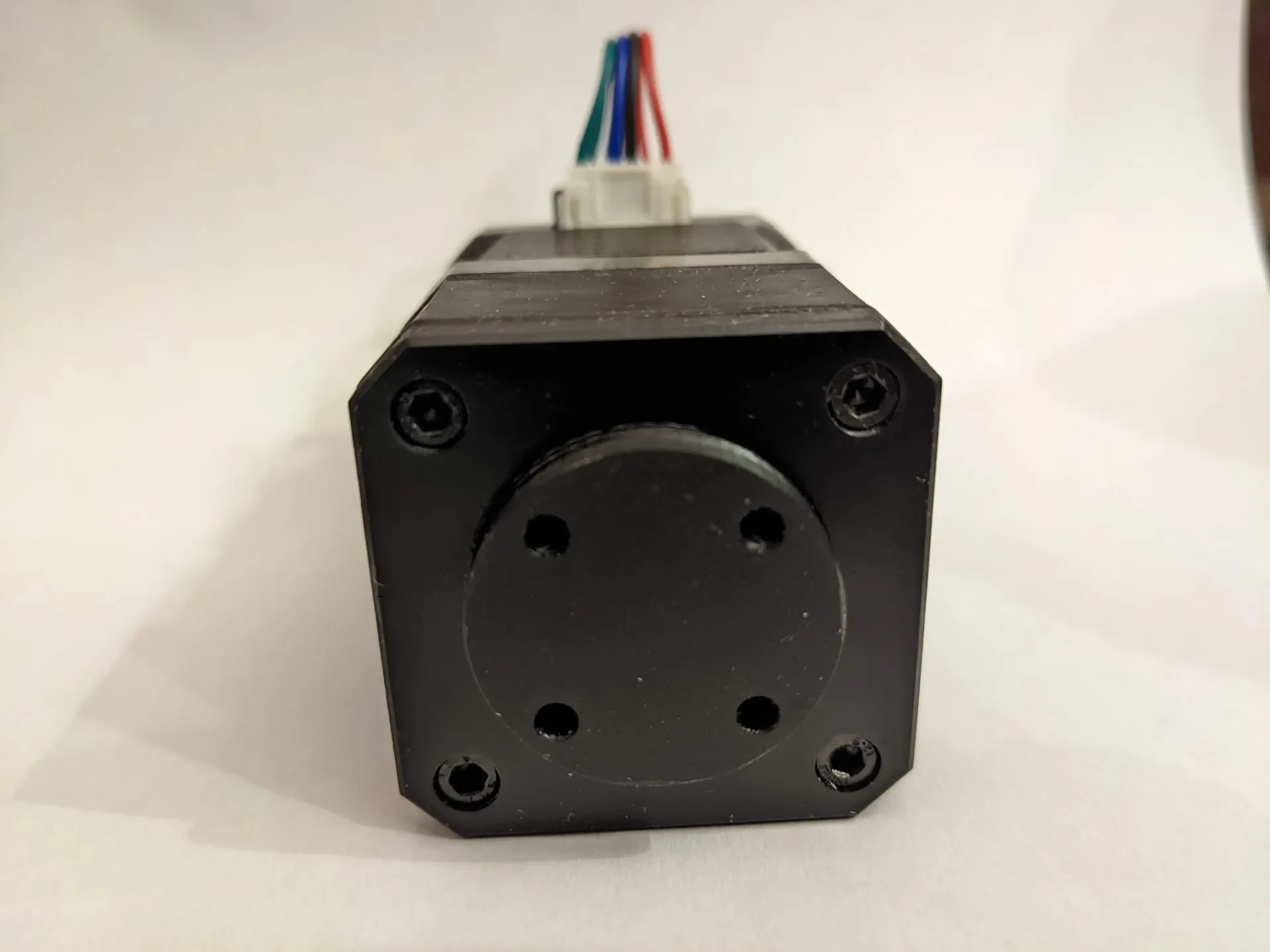

Планетарный редуктор NEMA17

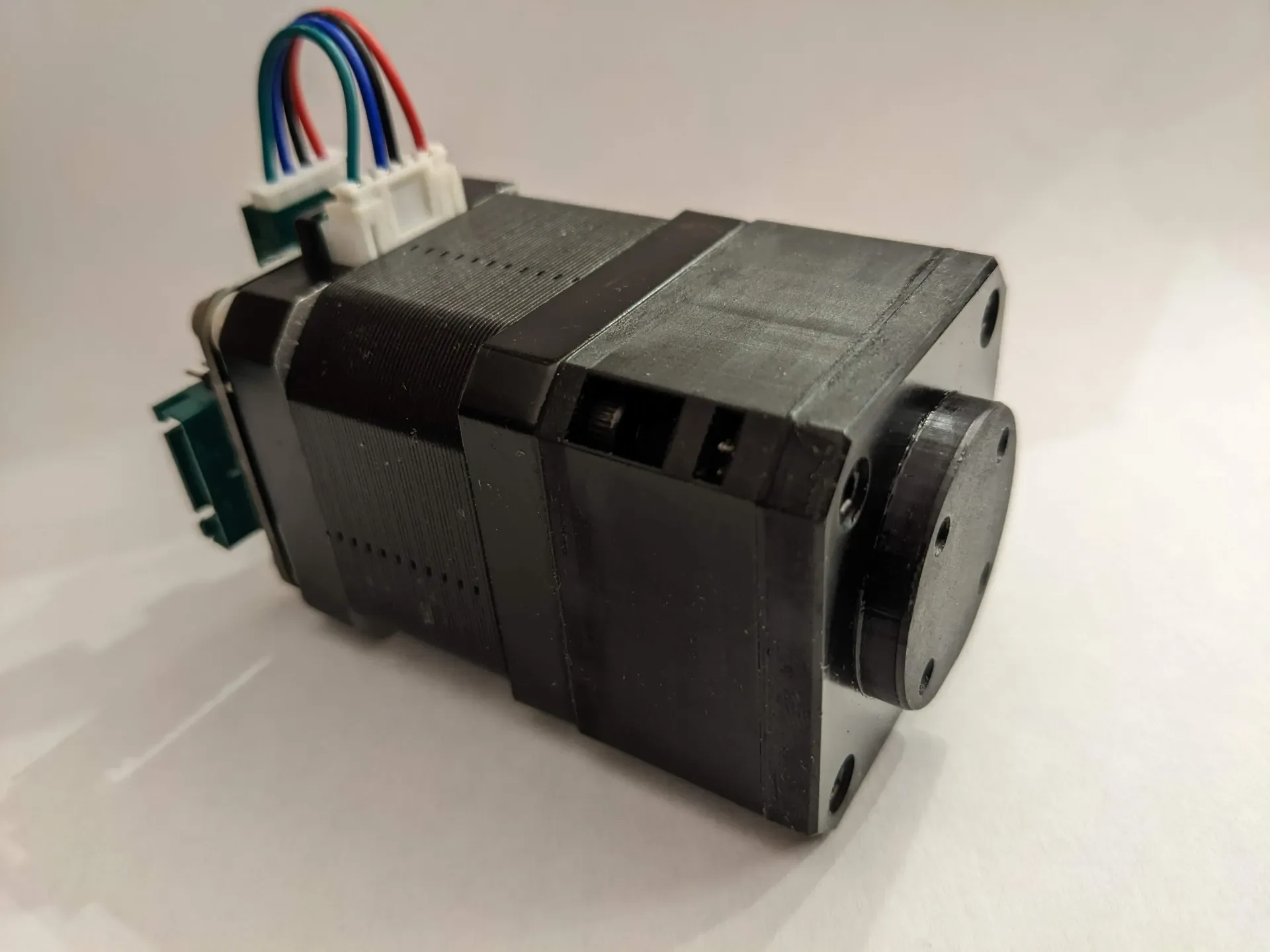

Данная модель представляет собой очень компактный мотор-редуктор, с точным ходом и без люфтов. Общая высота составляет 29 мм, всего на 6 мм больше, чем вал двигателя.
Коэффициент уменьшения составляет (1 + 38/14): 1, примерно 3,7: 1.
Распечатать инструкции
Модель предназначена для принтеров SLA, но с этой задачей справится и хороший FDM-принтер.
Для принтеров SLA
Распечатайте файл Full Assembly.3mf, расположив детали на рабочей пластине (без печати).
Используйте профиль медленной печати для достижения максимальной точности размеров.
Напечатайте детали инженерной смолой, например нейлоноподобной смолой SUNLU или смолой JAMG-HE Conjure Rigid.
Для FDM-принтеров
Распечатайте файл «Полная сборка (для принтеров FDM)).stl, расположив детали на рабочей пластине (без печати)
Используйте высокоточный профиль печати с малой высотой слоя.

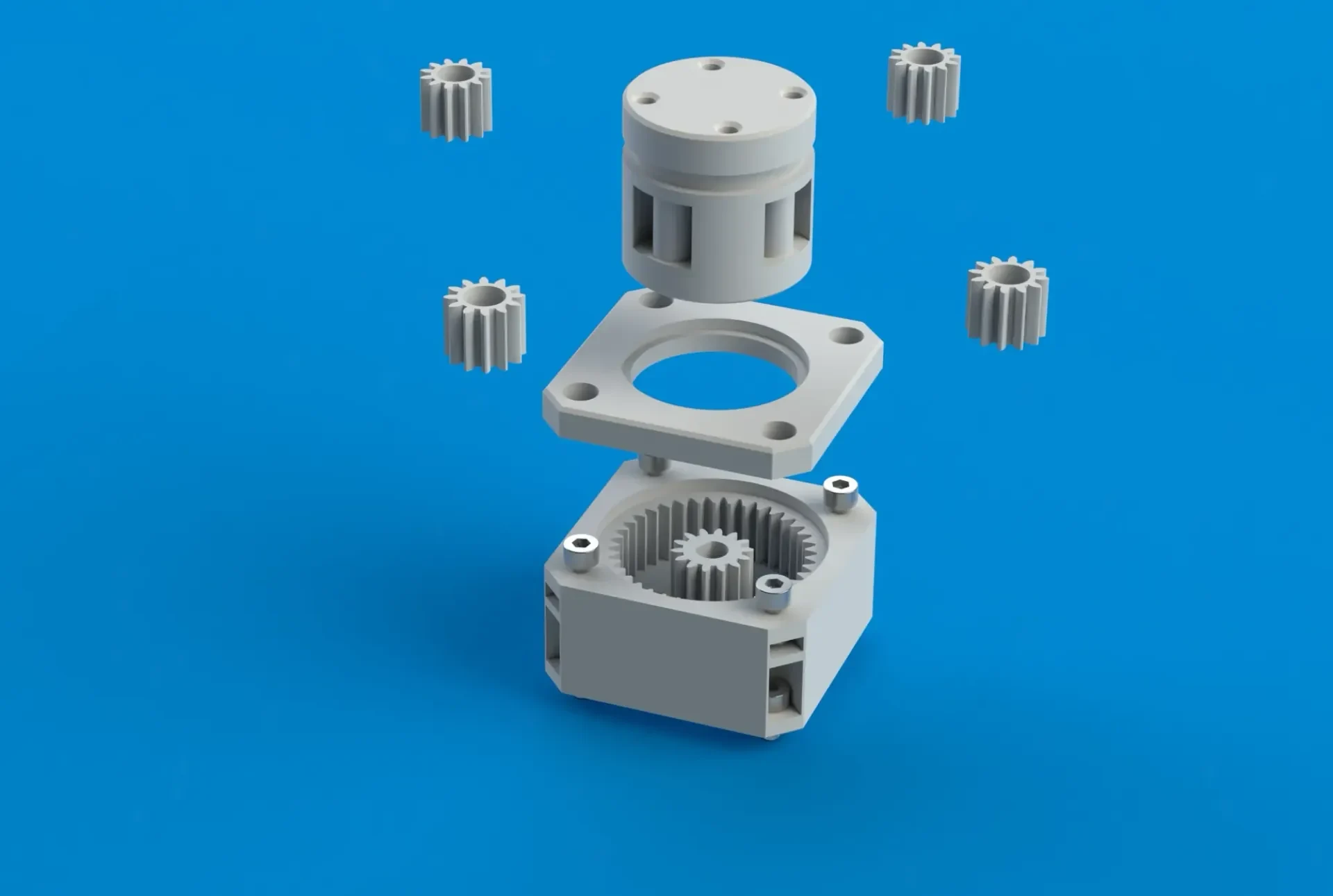

Инструкции по сборке
Винты
4 шестигранных головки M3x6
4 шестигранных головки M3x8
4 шестигранных торцевых головки M3x20
4 гайки М3

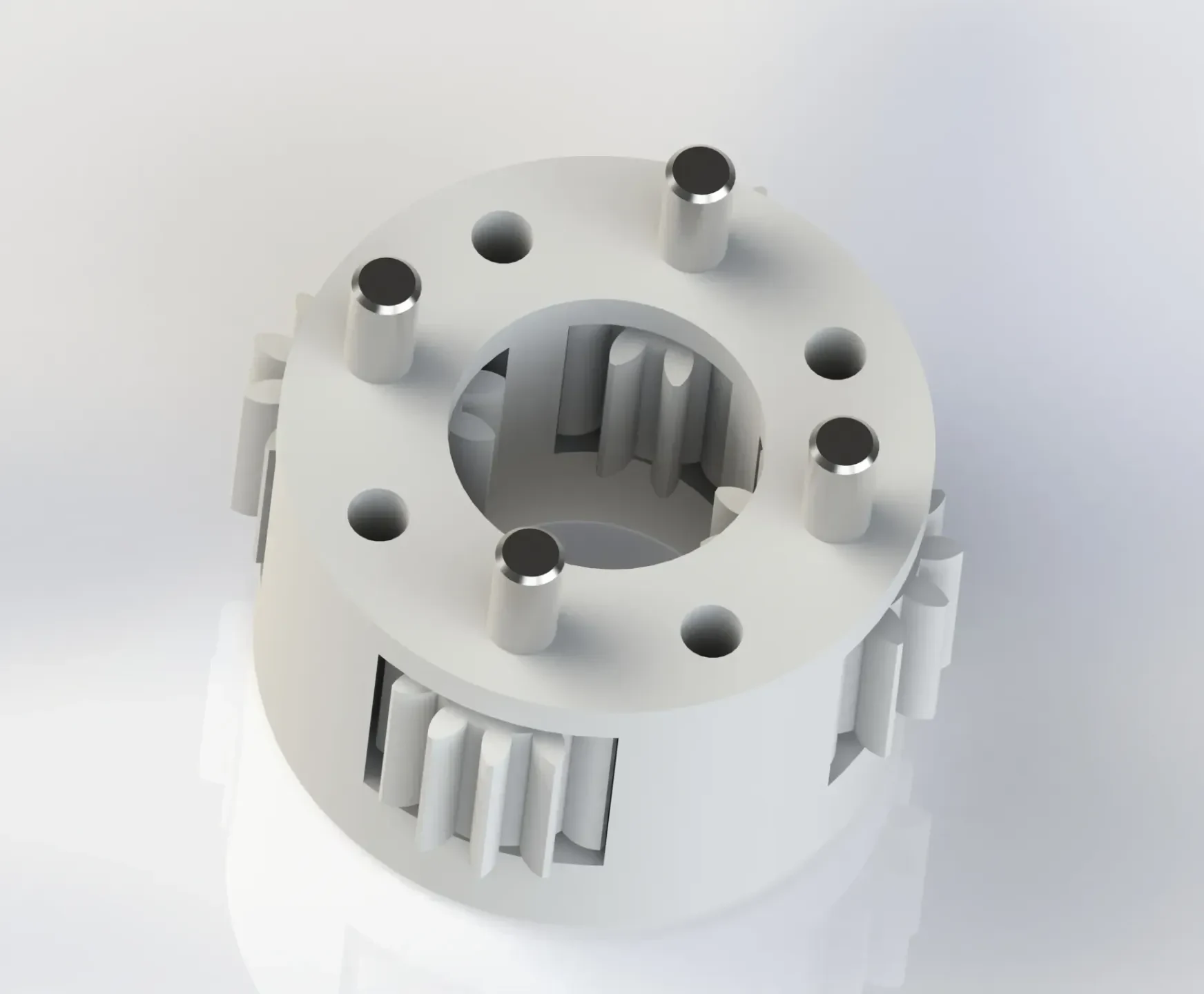

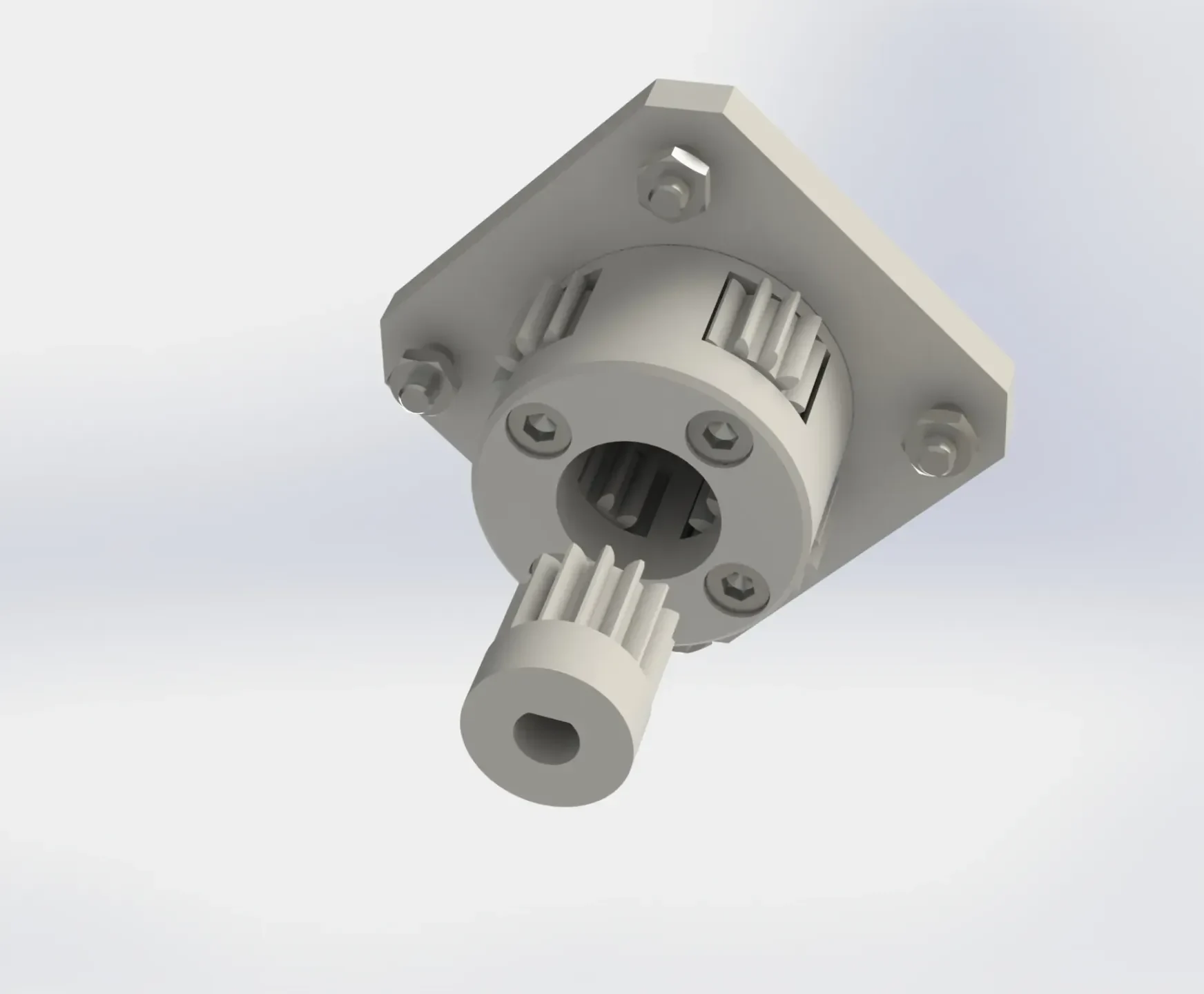

Сначала установите ротор, стараясь вставить крышку коробки между сателлитами и концевой секцией. Закрепите 3 секции ротора с помощью 4 винтов диаметром 20 мм.

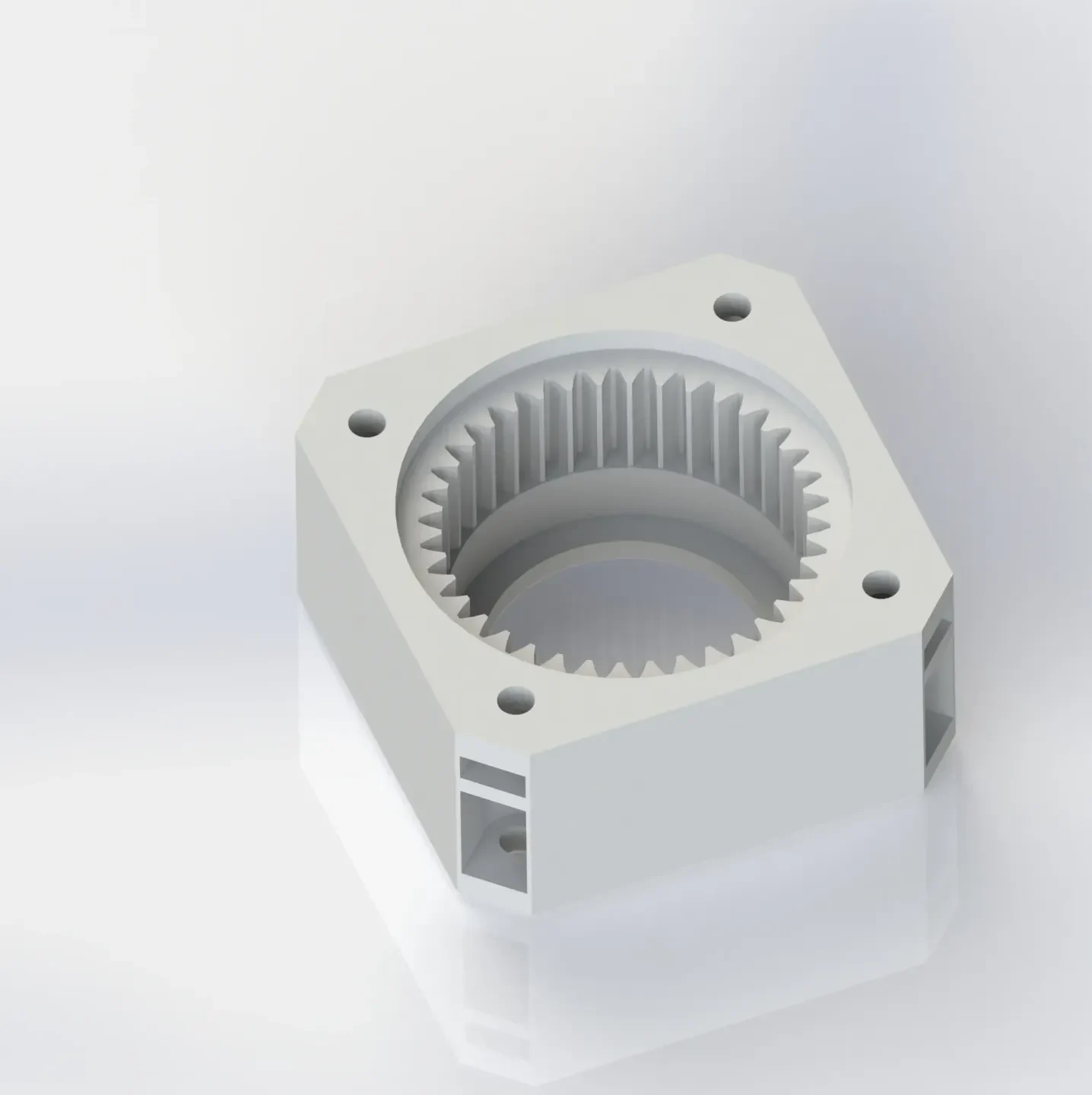

Поместите ротор в коробку и наденьте центральную шестерню на вал двигателя.

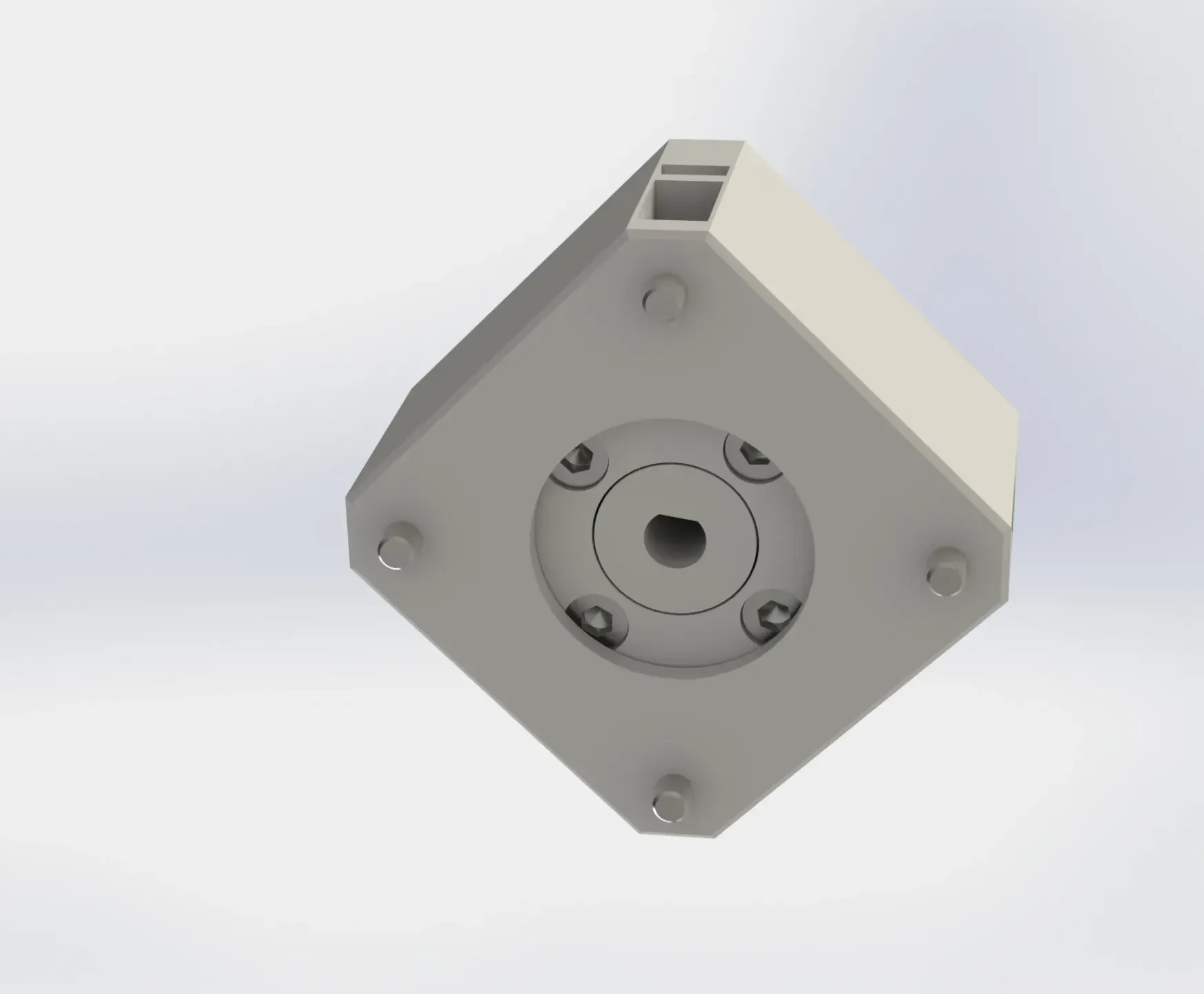

Прикрепите коробку к двигателю с помощью 4 винтов диаметром 6 мм: вставьте их в 4 угловых корпуса с помощью пинцета и затяните, вставив шестигранный ключ в каждое из 4 отверстий крышки.

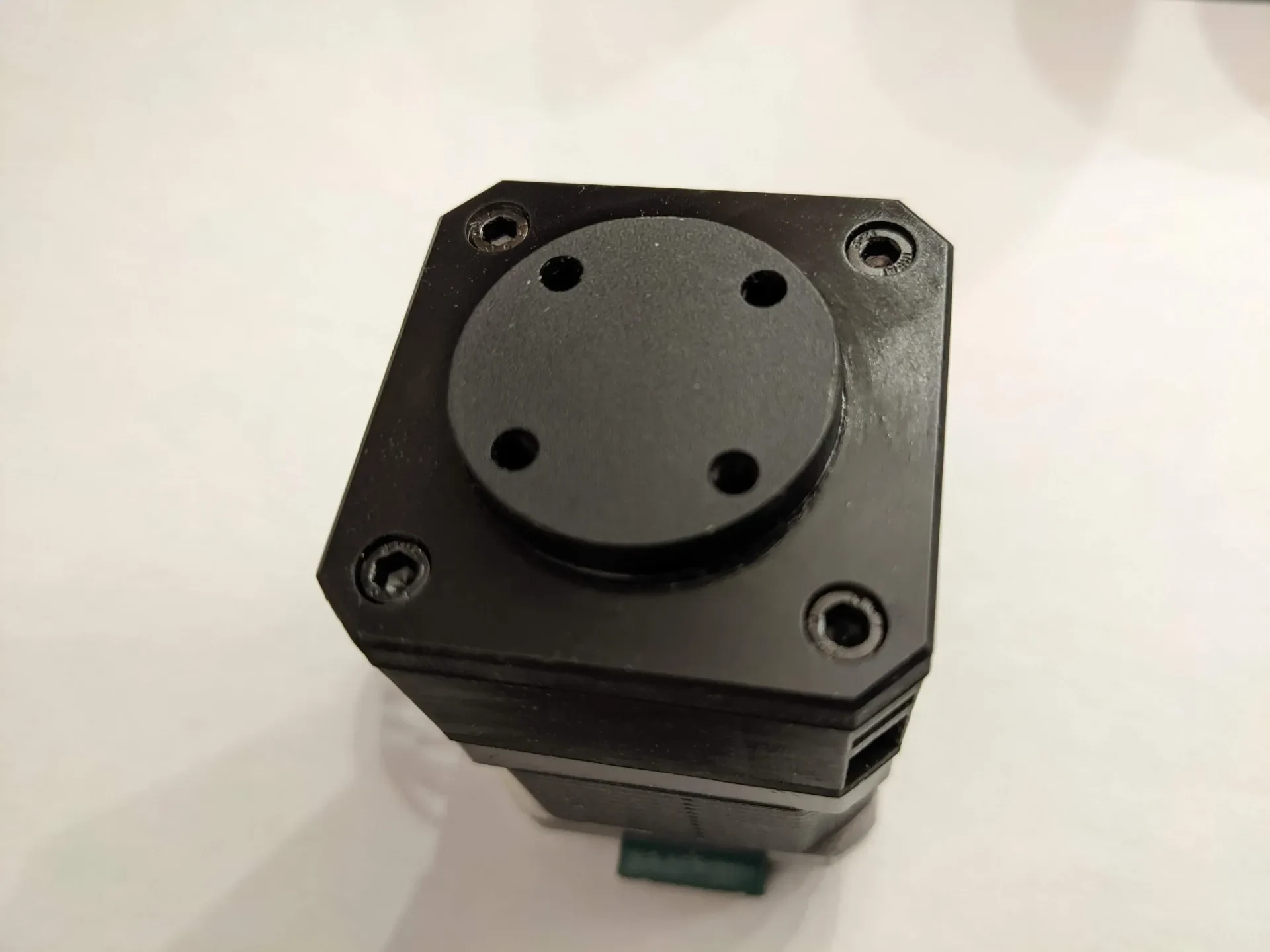

Наконец, вставьте 4 гайки M3 в 4 угловых паза коробки и закрепите крышку 4 винтами 8 мм.
Обильно смажьте все движущиеся части литиевой смазкой или чем-то подобным.
